耳机配件压装加工专用工装设备

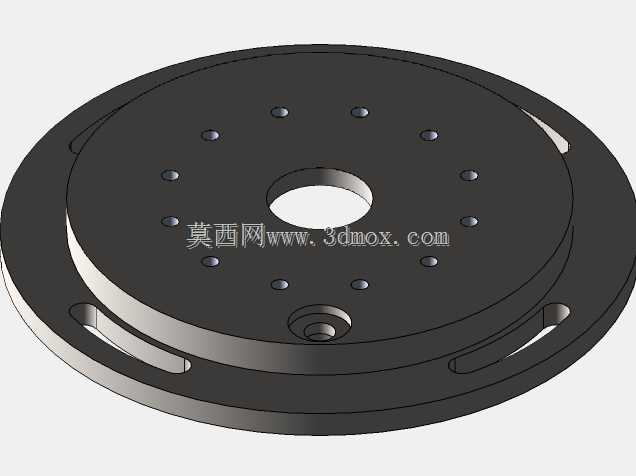

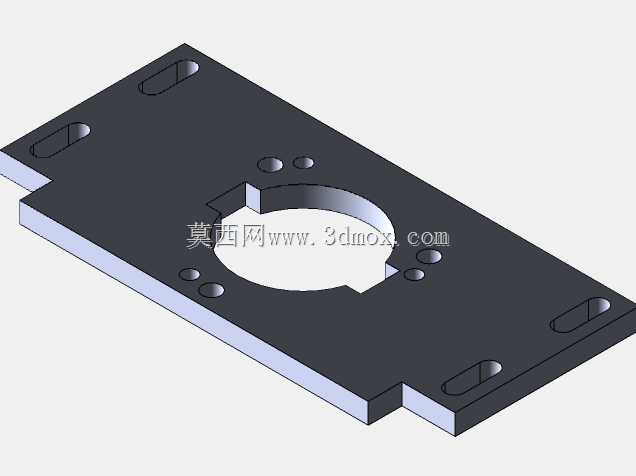

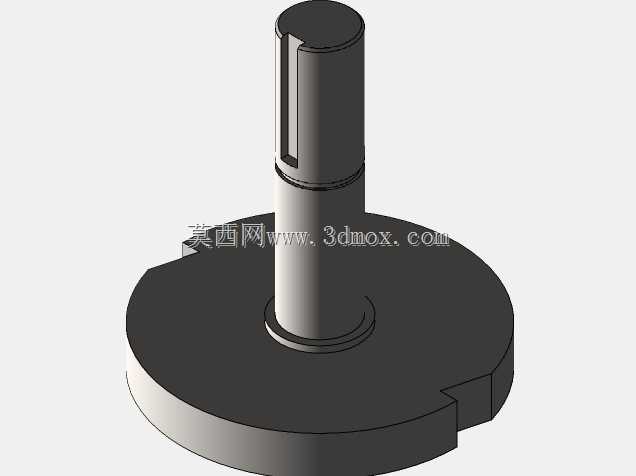

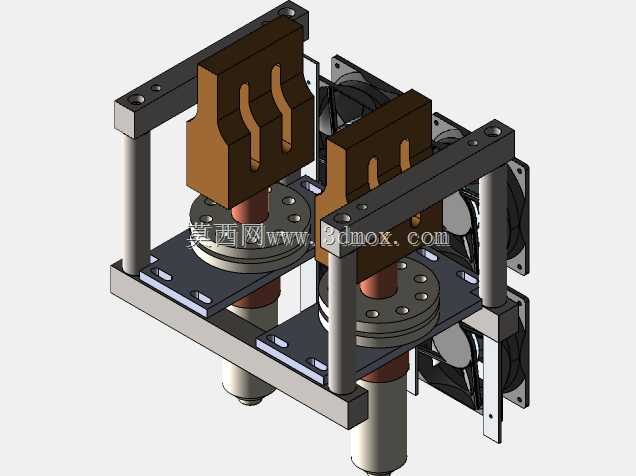

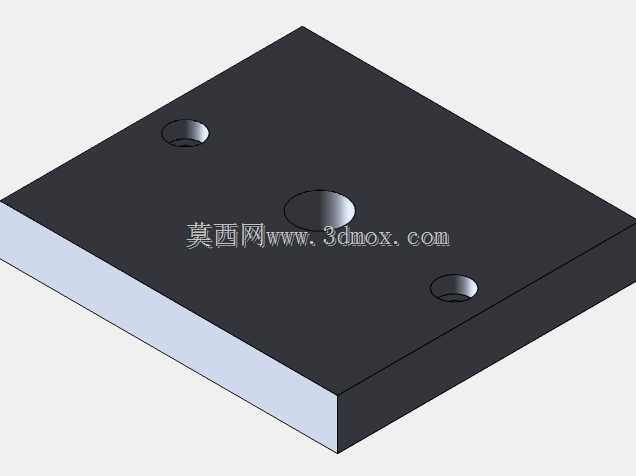

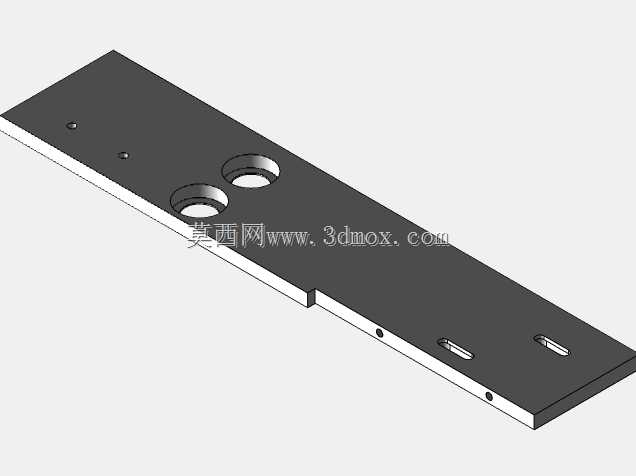

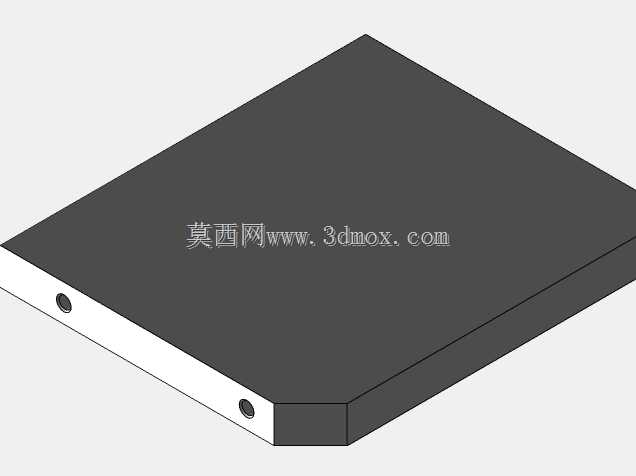

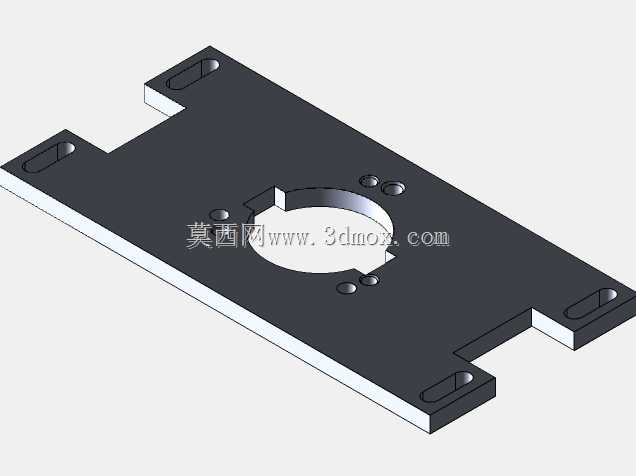

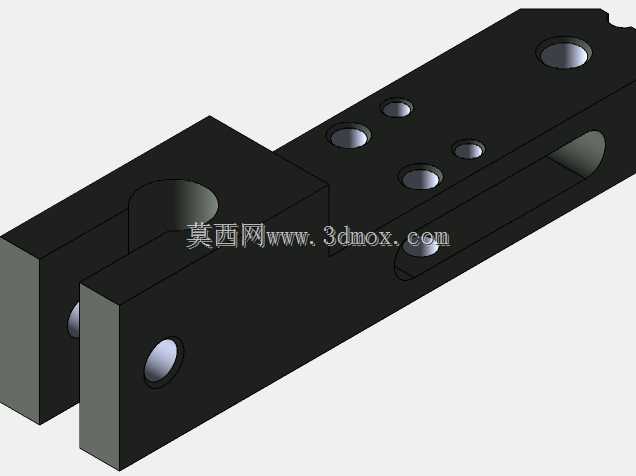

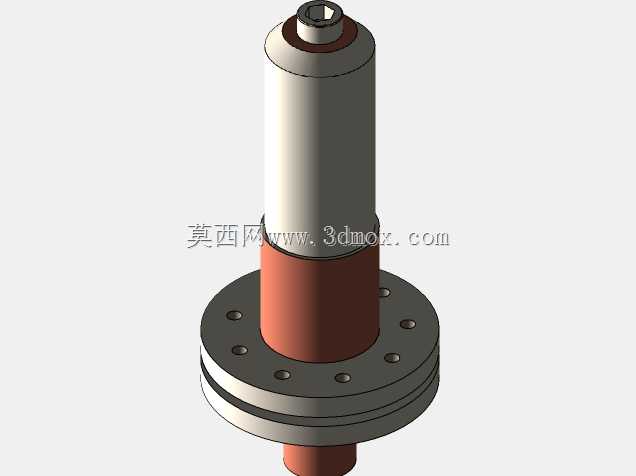

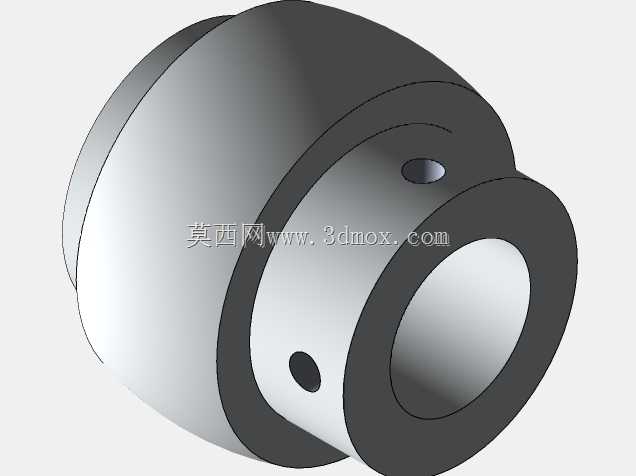

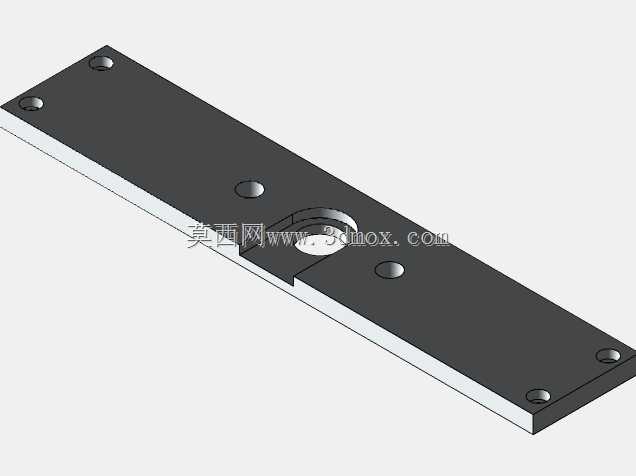

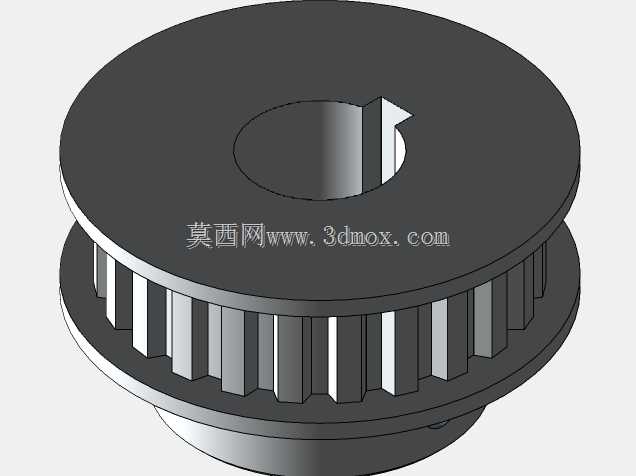

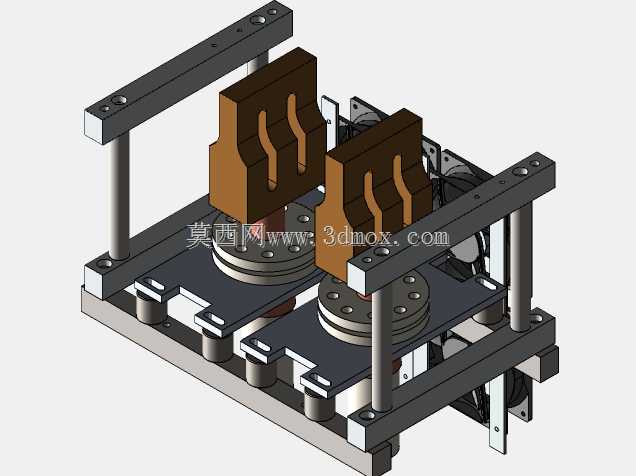

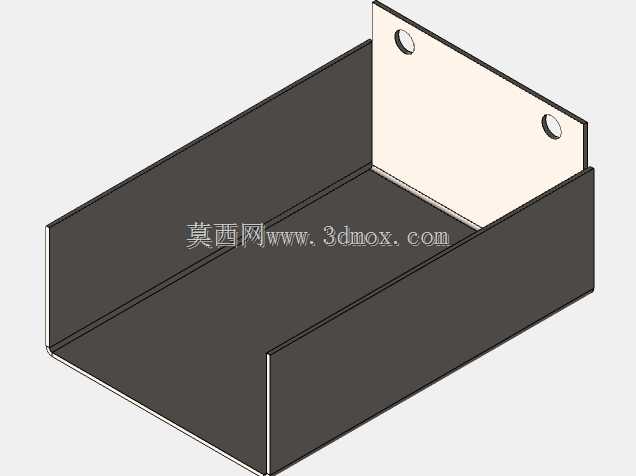

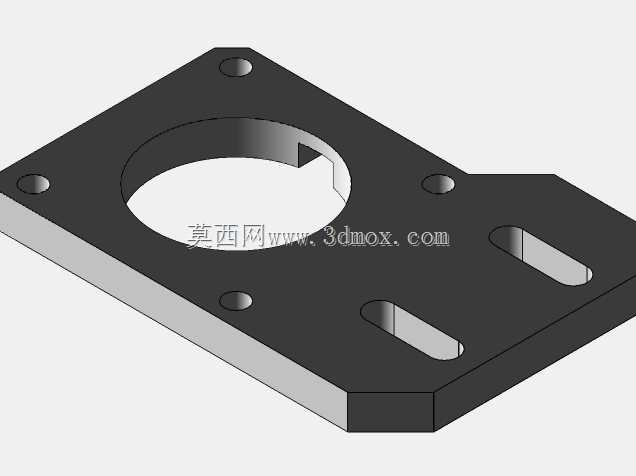

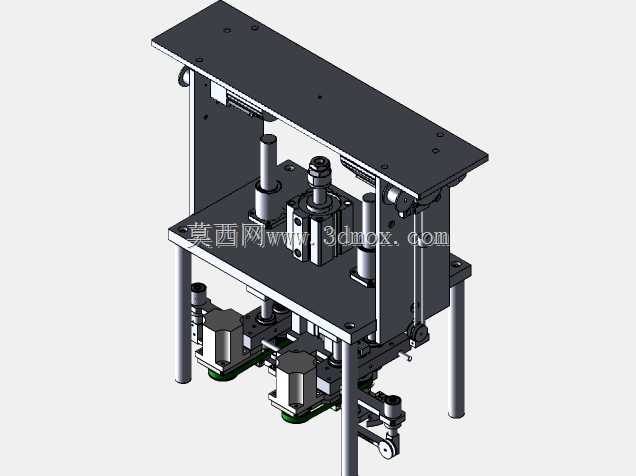

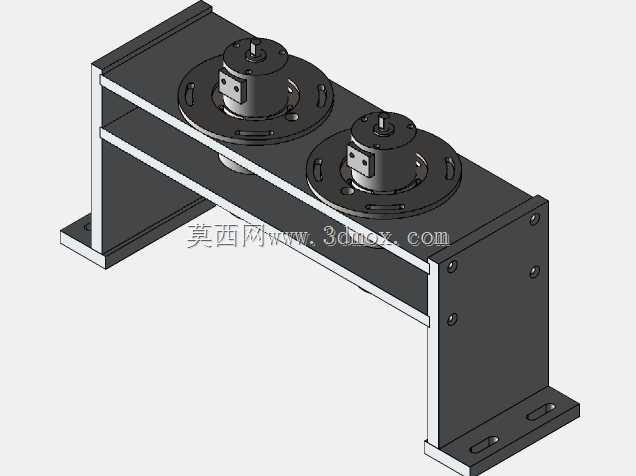

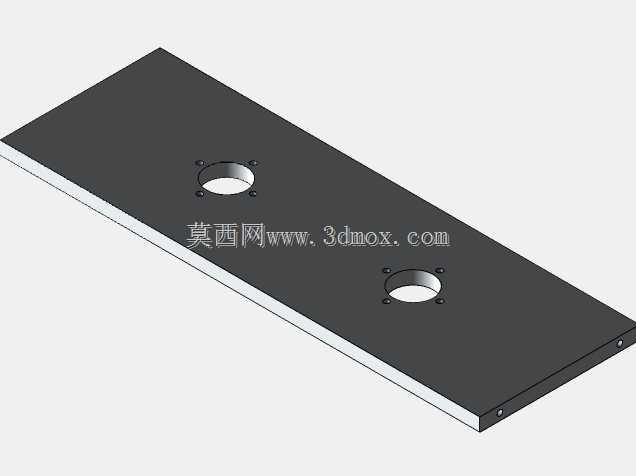

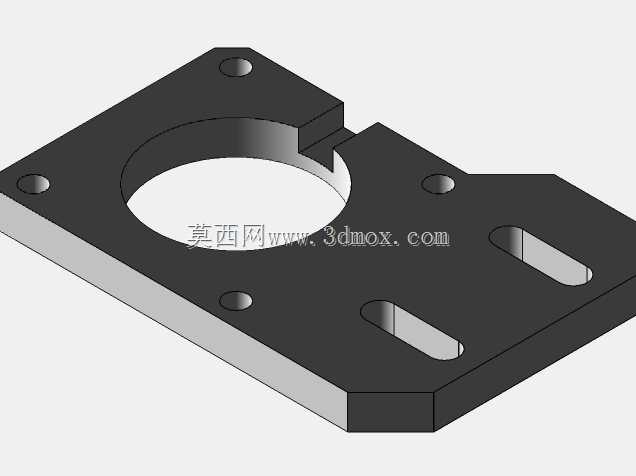

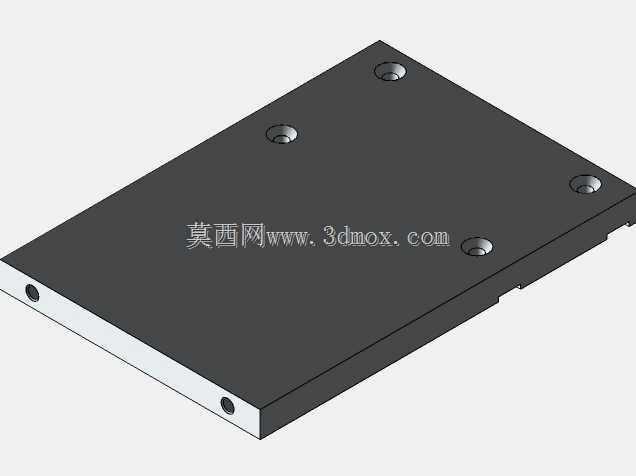

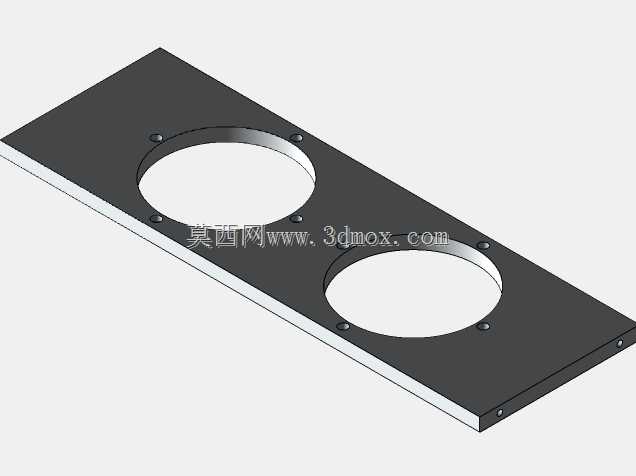

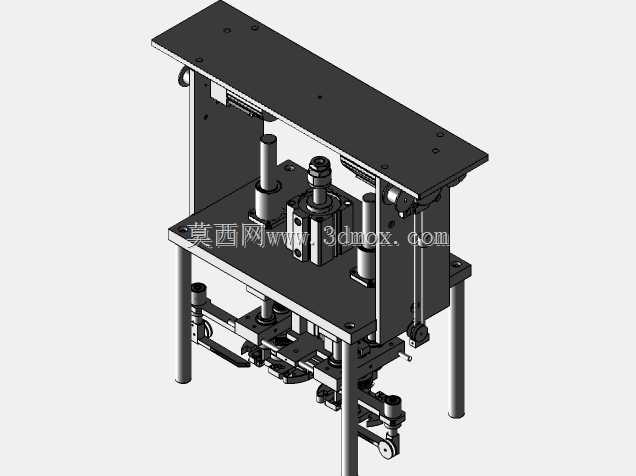

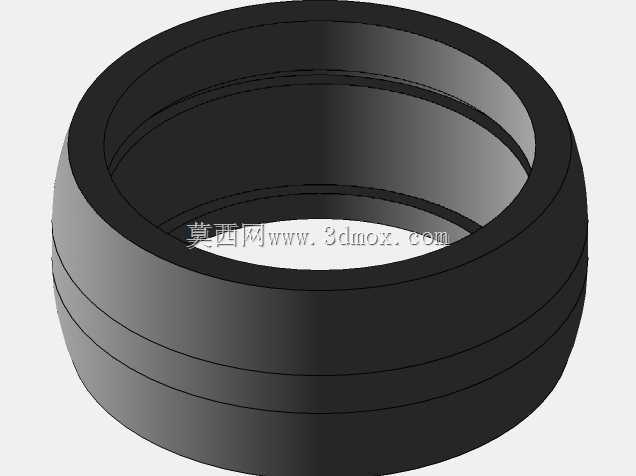

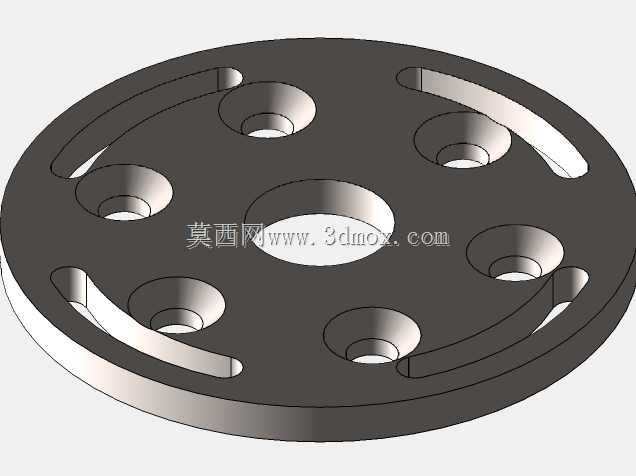

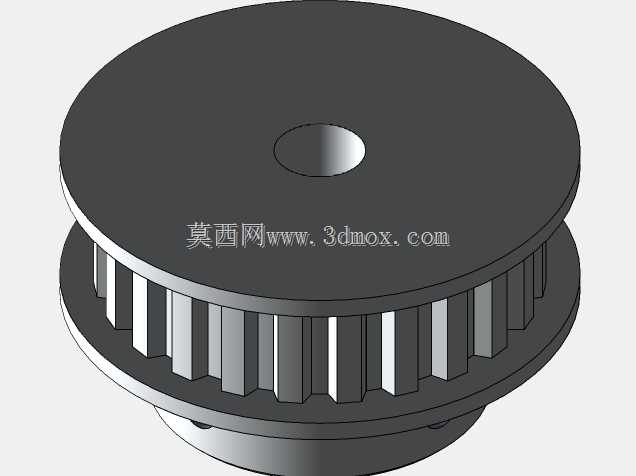

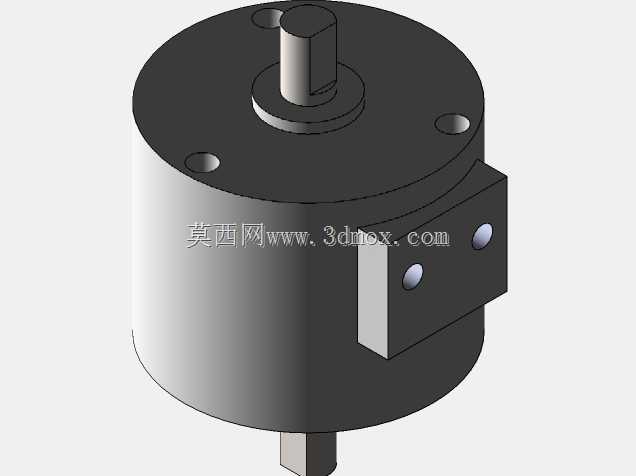

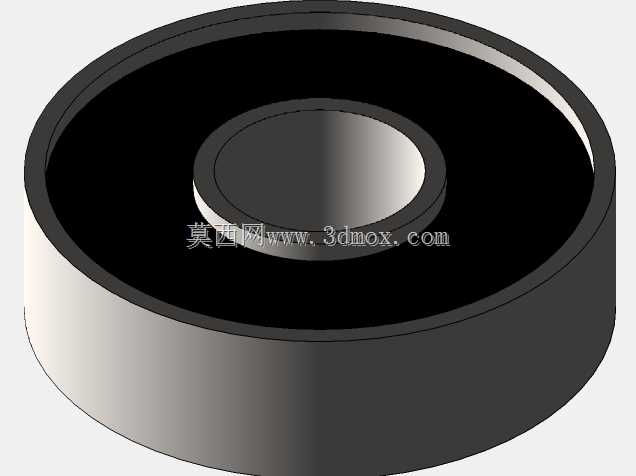

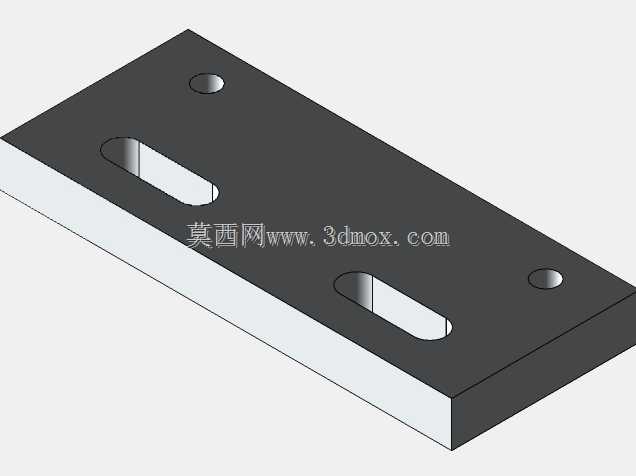

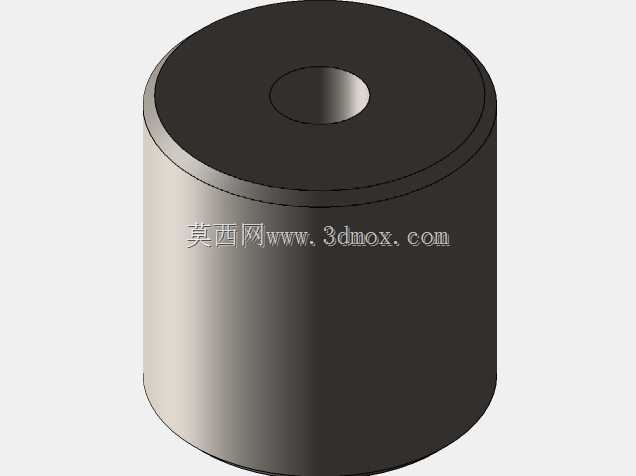

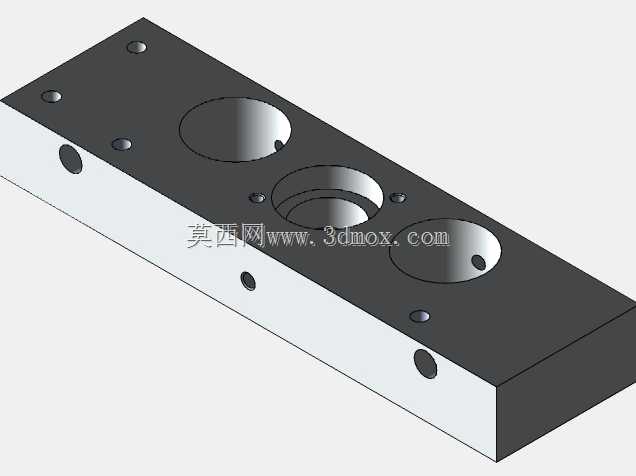

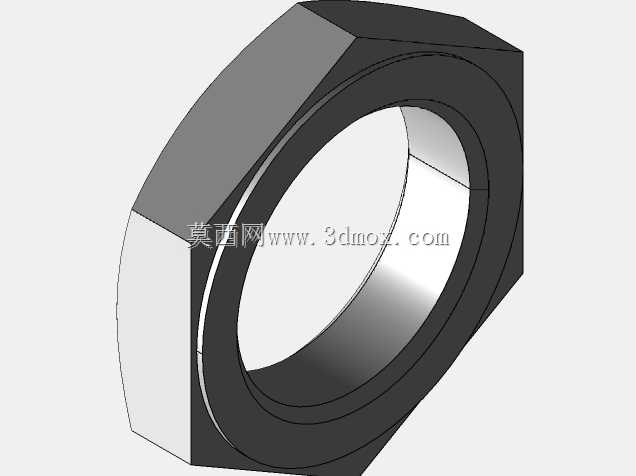

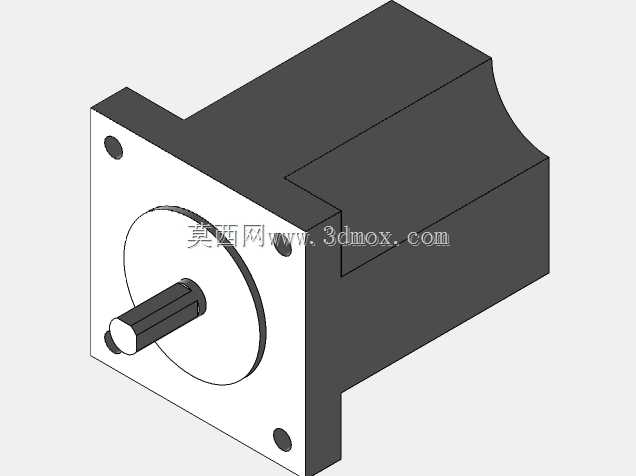

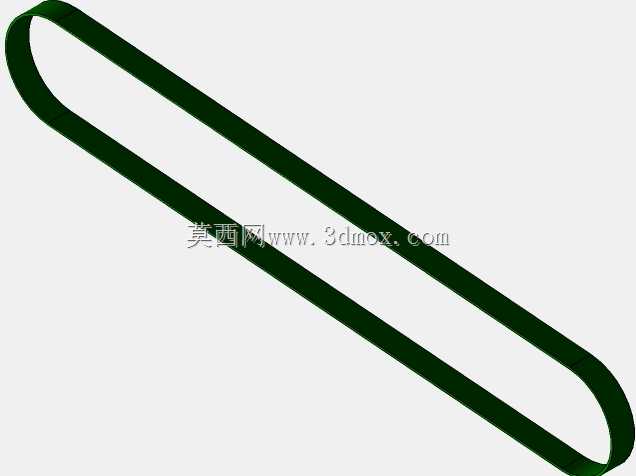

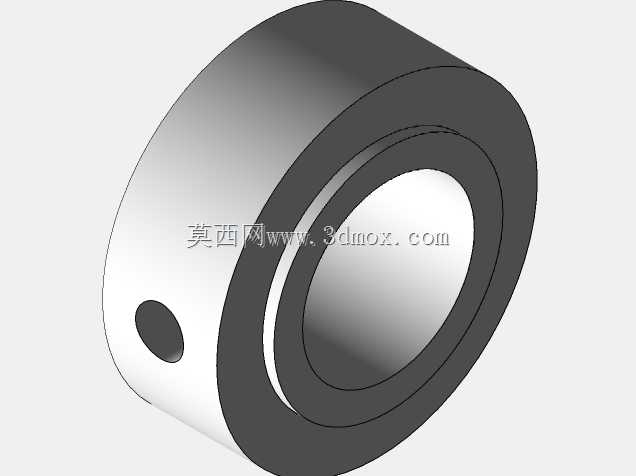

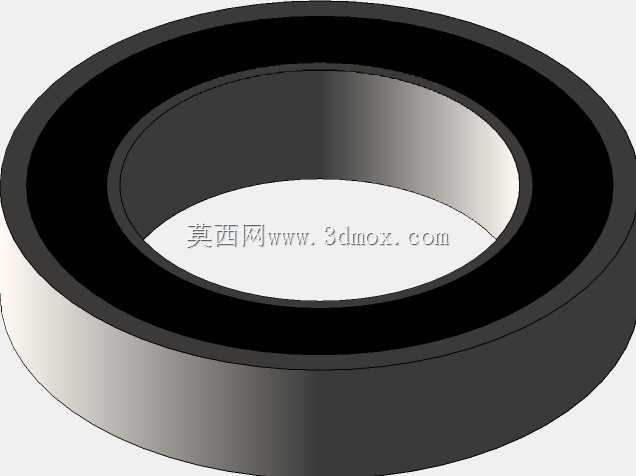

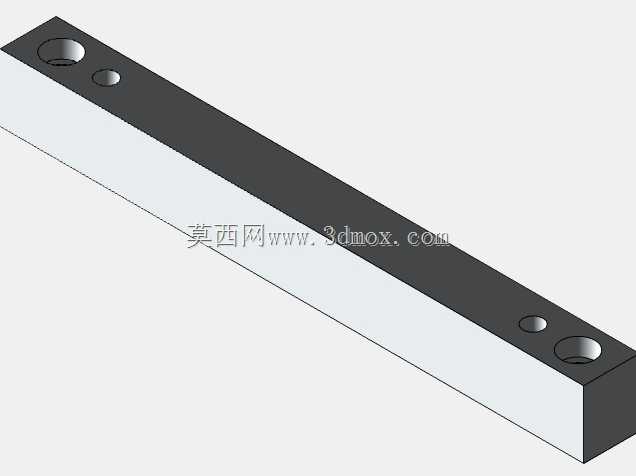

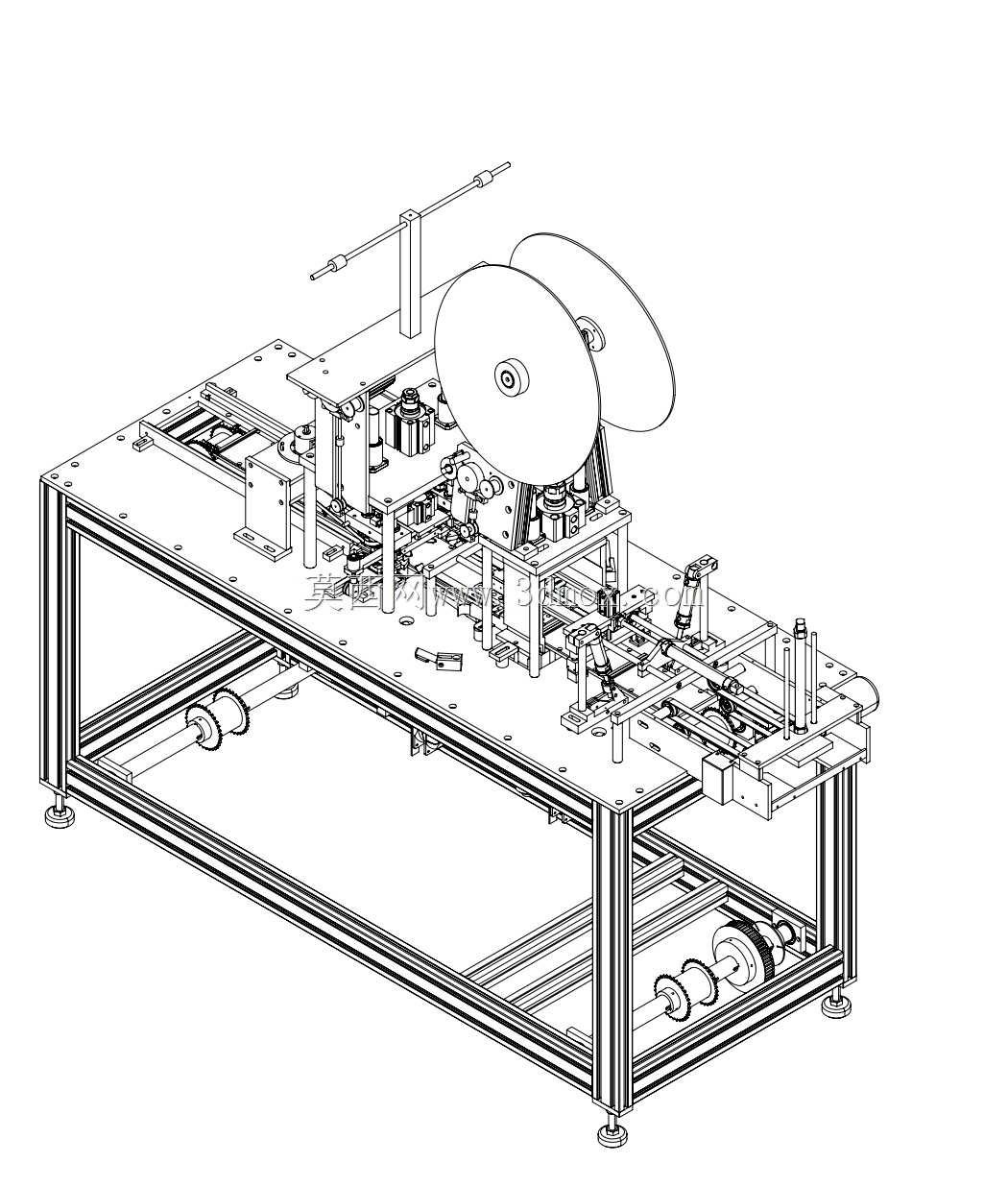

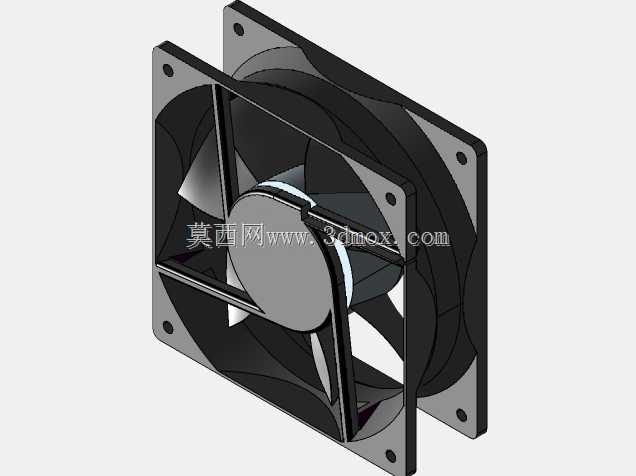

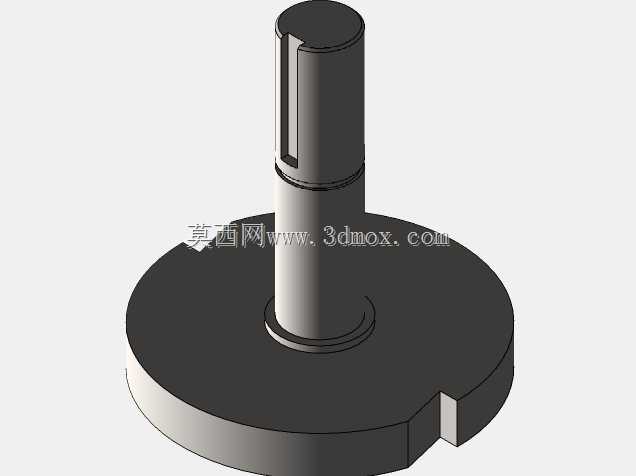

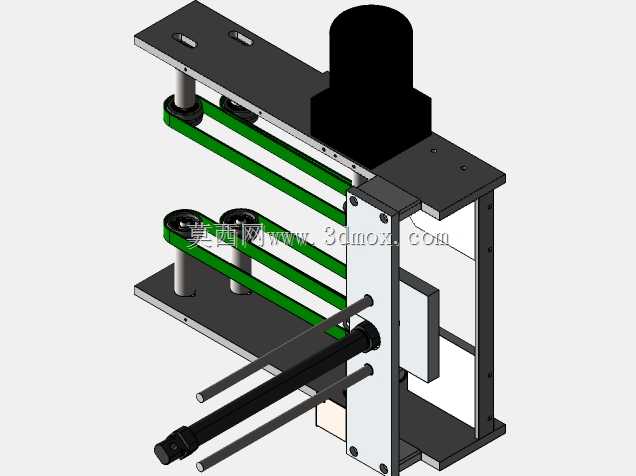

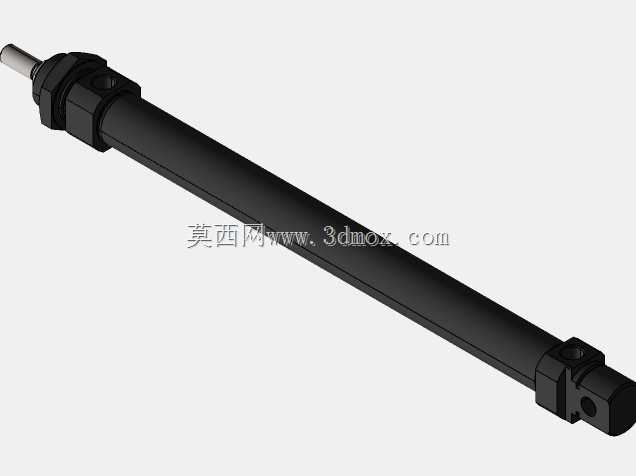

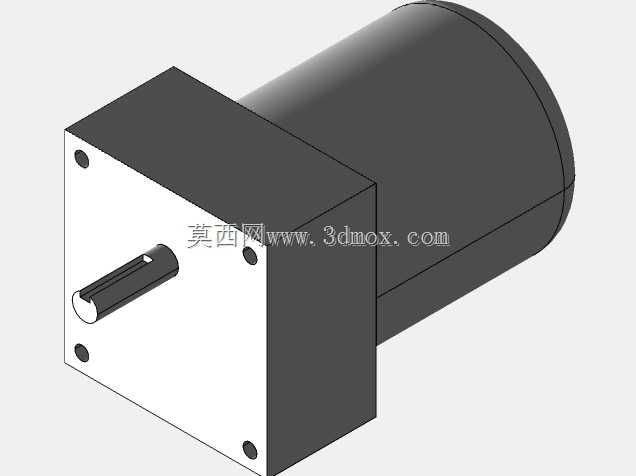

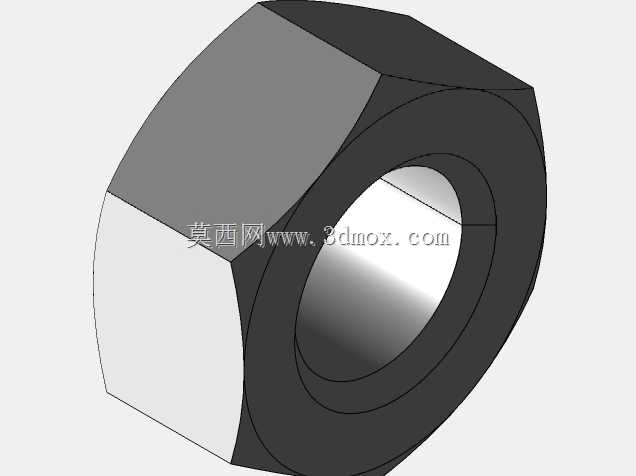

　　这套工装主要面向消费电子耳机生产环节的内耳配件压装工序，在TWS耳机、入耳式有线耳机的组装产线中，可完成耳塞壳体与内部声学组件、金属接环的精准压合装配，替代传统人工对位压接的作业模式，能有效规避人工施力不均导致的壳体开裂、组件偏位问题，适配小尺寸精密电子配件的组装精度要求。从结构设计来看，设备采用立式四柱支撑框架，上下两层安装板预留了足够的工装夹具拓展空间，顶部安装板可根据加工需求固定不同规格的压接驱动组件，中部承托板用于定位待加工的耳机载具，底部集成的两组对位模组可实现载具的XY向微调，保证压头与待压工件的同轴度控制在0.02mm以内，满足精密电子组装的公差要求。设计过程中优先考虑了产线快速换型的需求，所有压头、

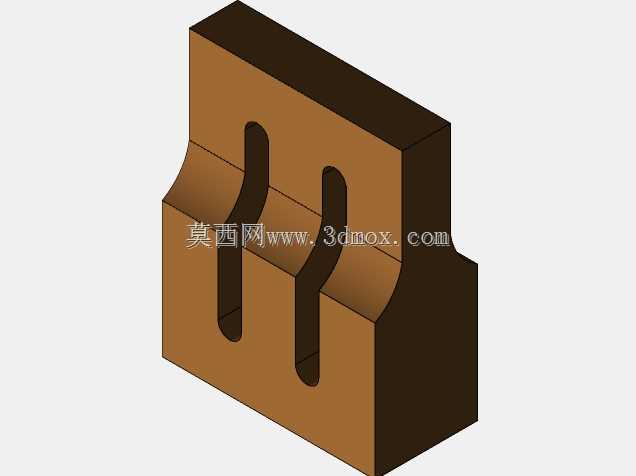

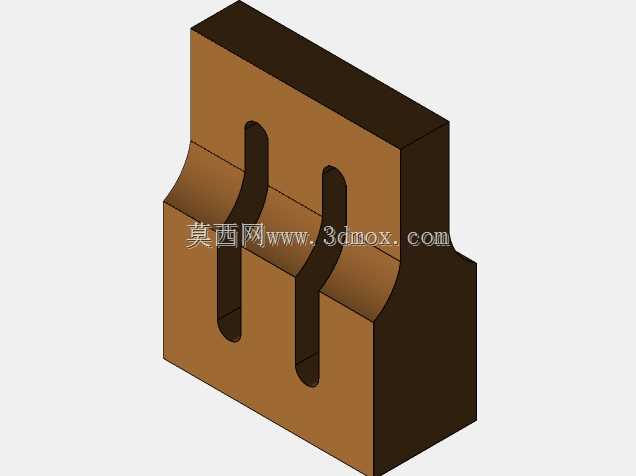

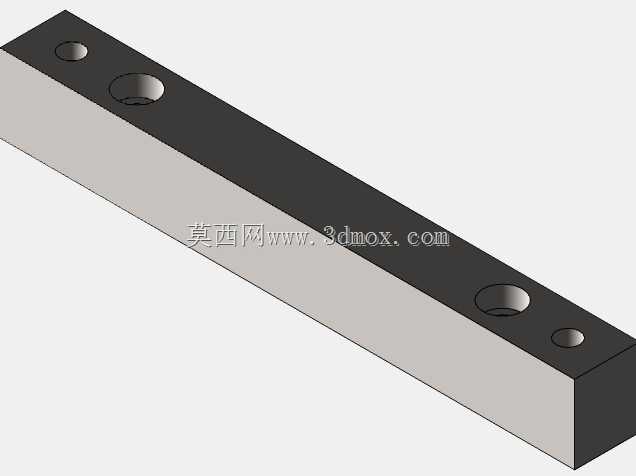

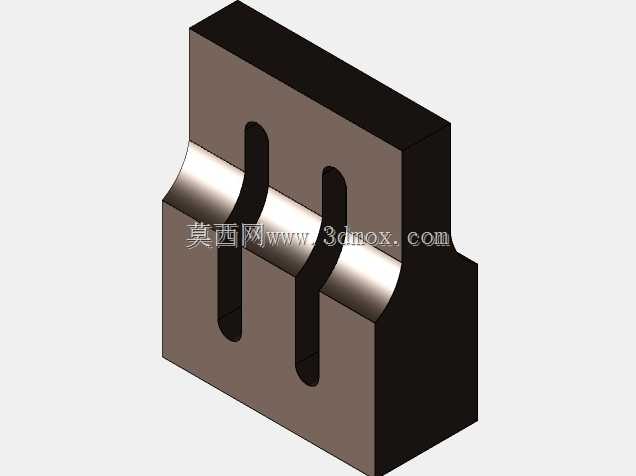

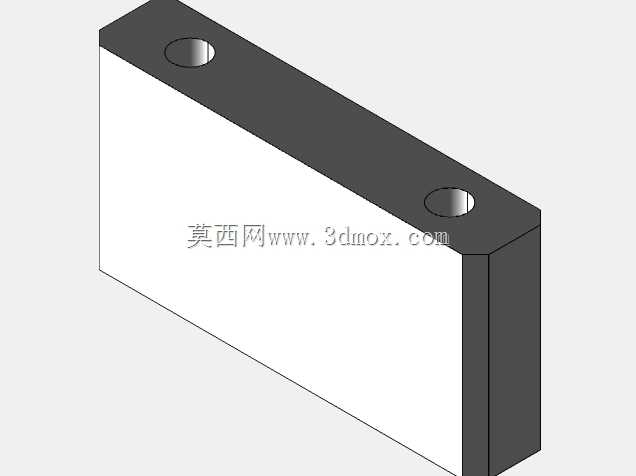

　　载具定位块均采用快拆式安装结构，更换不同型号耳机产品时，仅需更换对应夹具块即可完成换型，无需重新调整整体设备的安装基准，单批次换型时间可控制在10分钟以内，适配多品种小批量的耳机生产场景。设备的安装边界充分考虑了产线桌面布置需求，整体占地面积不超过0.3平方米，底部支撑柱高度预留了成品出料与废料收集的空间，可直接对接产线的流水传送带，无需额外搭建增高机架。压合行程设置了硬限位与软限位双重保护，硬限位采用可调节的机械挡块，控制最大压合行程避免压损工件，软限位可根据不同工件的压合深度需求灵活设置参数，压合压力范围覆盖5N-50N，适配不同材质耳机配件的压装受力要求，不会对塑料壳体、内部声学膜片造成隐性损伤。

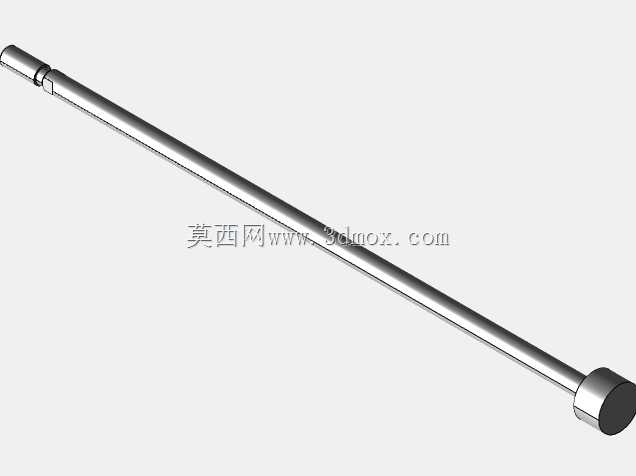

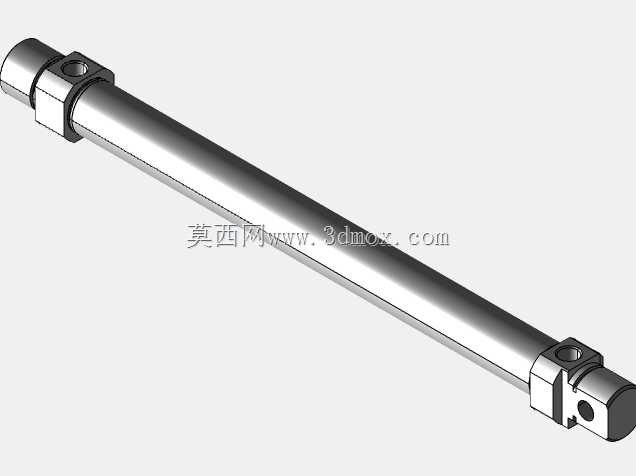

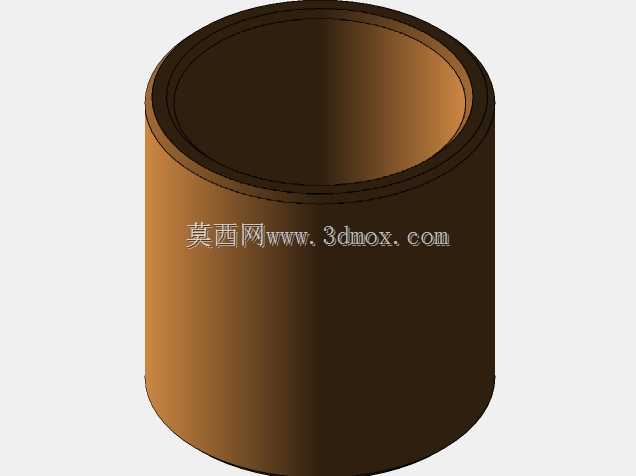

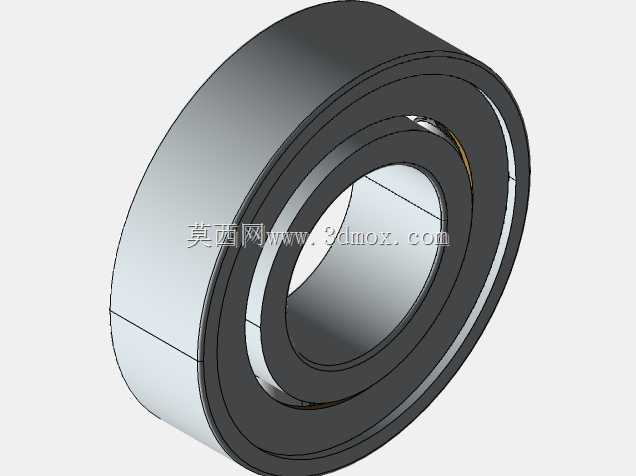

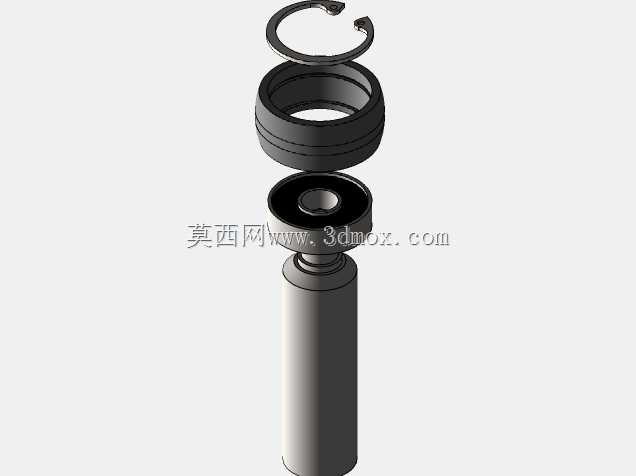

　　设备的导向组件采用直线光轴配合线性轴承，压合过程中运行顺畅无卡滞，侧向偏移量控制在极小范围内，保证每次压合的位置一致性。两侧预留的走线槽可规整布置气动管路与传感器线路，避免生产过程中线缆剐蹭工件或影响操作人员作业，整体结构无突出尖锐边角，符合车间生产的安全规范。在实际应用中，该工装可搭配产线的自动上下料机构使用，也可作为独立工位由人工上下料完成作业，单工位作业效率可达每小时300件以上，压装良品率相比手工作业提升15%以上，大幅降低组装环节的人工成本与不良损耗。
