铣床用手动快锁铣削工装夹具结构

　　这款手动操作的铣削夹具，主要适配普通立式铣床、小型数控铣床的工位装夹需求，针对小型异形工件的铣削加工工序设计，解决常规平口钳无法适配异形轮廓工件、装夹找正耗时久的现场问题。在实际机加工车间场景中，这类夹具多用于小批量零件的铣平面、铣槽、铣侧边工序，不需要外接气源或液压动力源，完全依靠手动操作完成夹紧与松脱，适合没有集中供气的小型加工工位，或者临时补加工、单件试制的生产场景，夹具本身不需要额外的动力管线连接，安装到铣床工作台后即可直接投入使用，转场移动也十分便捷。

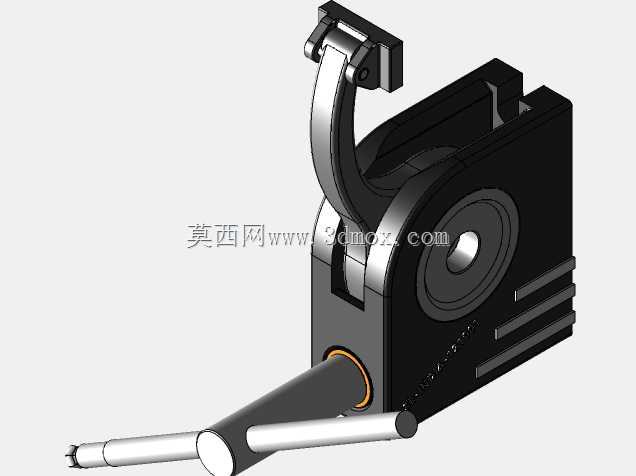

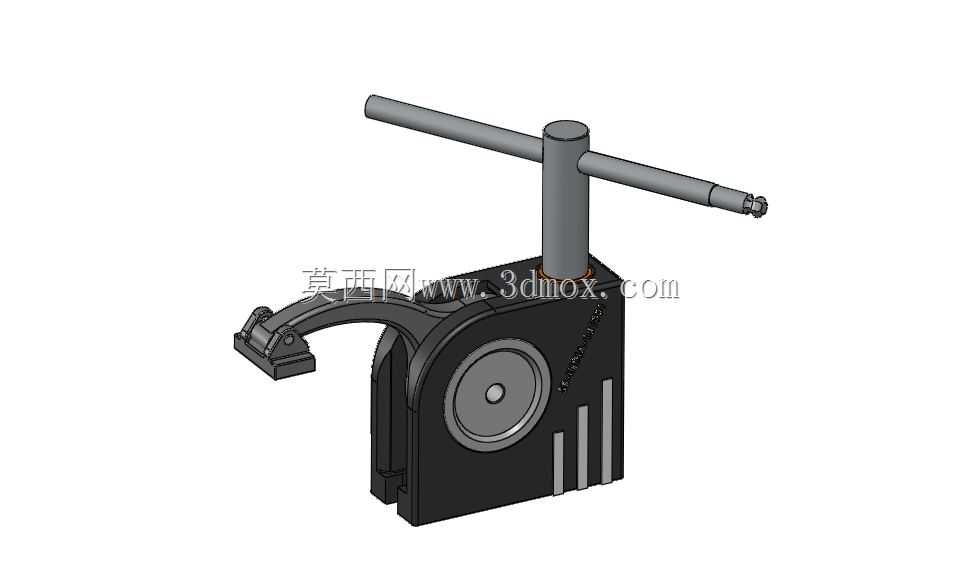

　　从功能特性来看，夹具采用凸轮式快锁结构，搭配加长操作力臂，操作人员只需要扳动顶部的横向手柄，就能通过内部的凸轮传动结构带动前端的压臂完成下压夹紧动作，夹紧行程预留了15mm的调节空间，可以适配不同高度尺寸的工件装夹，压臂前端做了圆弧让位设计，避免夹紧过程中与工件已加工表面发生刮擦，同时压块位置可以根据工件轮廓做小范围的角度调整，保证夹紧力垂直作用在工件的装夹基准面上，减少装夹变形。夹具的底座部分做了一体化的定位基准面，底面和侧面都经过磨削加工，平面度控制在0.02mm以内，安装到铣床工作台时，可以直接靠紧工作台的T型槽定位块，不需要反复打表找正夹具的安装位置，大幅缩短换型准备时间。

　　设计思路上，这款夹具优先考虑了现场操作的便捷性与装夹刚性，整体结构没有采用复杂的传动零件，核心的凸轮锁紧部件选用合金结构钢制作，表面经过淬火处理提升耐磨性能，长期反复使用也不会出现锁紧间隙过大的问题；夹具体的主体部分采用铸铁材质，利用铸铁的减震特性吸收铣削过程中的振动，避免加工过程中出现振刀纹，提升工件加工表面的质量。操作手柄的长度经过力矩核算，普通操作人员施加正常的手部力量，就能产生足够的夹紧力，满足铣削加工时的切削抗力要求，不会出现加工过程中工件移位的问题，同时手柄的操作角度设置在人体站立操作的舒适区间，操作人员站在铣床工位前不需要过度弯腰或者抬臂就能完成夹紧、松脱操作，降低长时间操作的劳动强度。

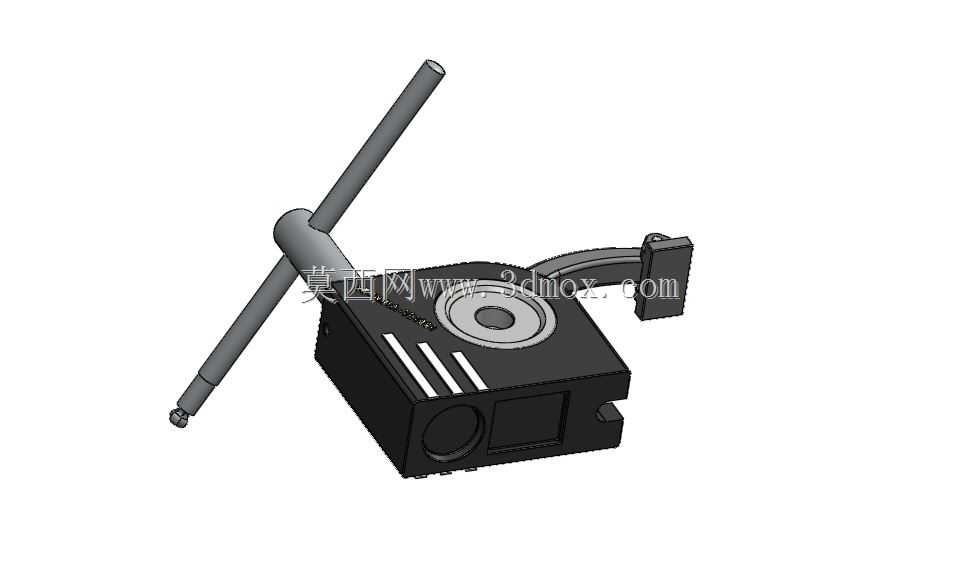

　　从安装边界与外形尺寸来看，夹具整体底座的安装孔位按照标准铣床工作台的T型槽间距设计，底座长度约220mm、宽度约120mm，安装时只需要用两个T型螺栓就能完成固定，不会占用过多的工作台面空间，留给工件的安装操作空间充足；夹具整体高度约280mm，其中操作手柄的最高点距离底座底面约320mm，不会和铣床的主轴套筒发生运动干涉，适配大部分立式铣床的主轴行程范围。压臂的最大伸出长度约180mm，可以覆盖装夹宽度在160mm以内的工件，对于小型异形件、支架类零件、薄壁类零件的铣削加工都能适配，压臂的回转角度设置为0-90度，松脱状态下压臂可以向上抬起，方便工件的上下料操作，不需要额外拆卸夹具部件就能完成工件更换。

　　在实际使用过程中，这类手动快锁夹具相比传统的螺栓压板装夹方式，装夹效率可以提升60%以上，而且夹紧力的一致性更好，不会因为操作人员的锁紧力度差异导致工件装夹变形，对于小批量生产的加工场景来说，不需要制作专用的液压或者气动夹具，大幅降低了工装制作成本，同时夹具本身的维护十分简单，只需要定期在凸轮传动部位添加润滑脂，就能保证长期稳定使用，没有易损的精密电子元件或者密封件，适合车间多工位流转使用。
