对开式滑动轴承座普卢默块结构设计

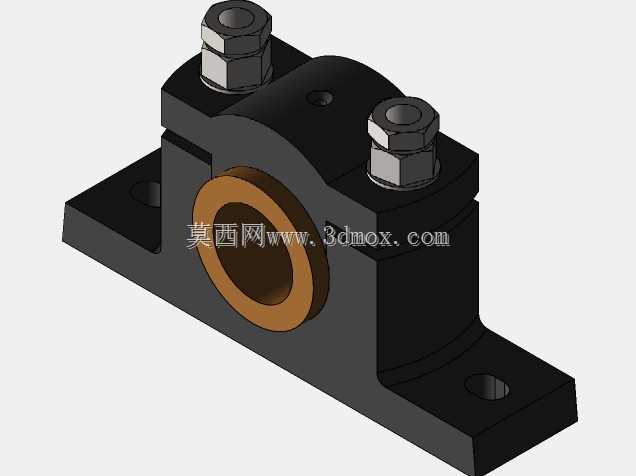

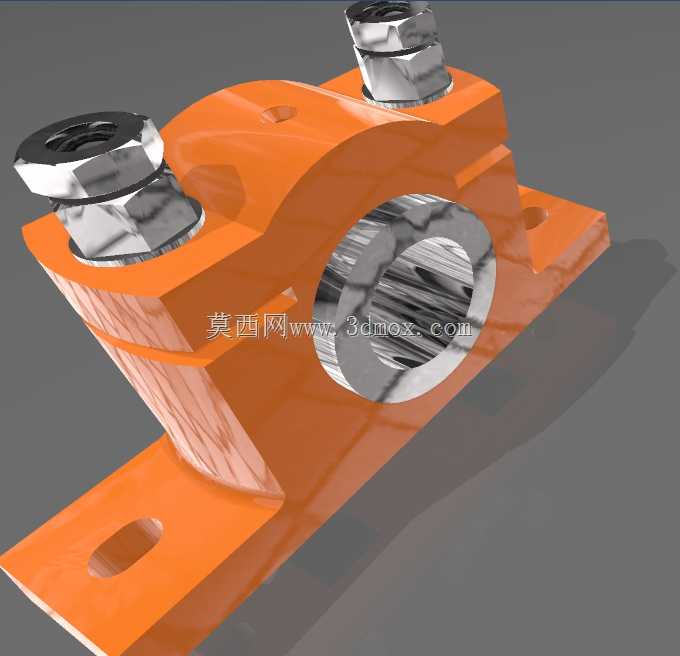

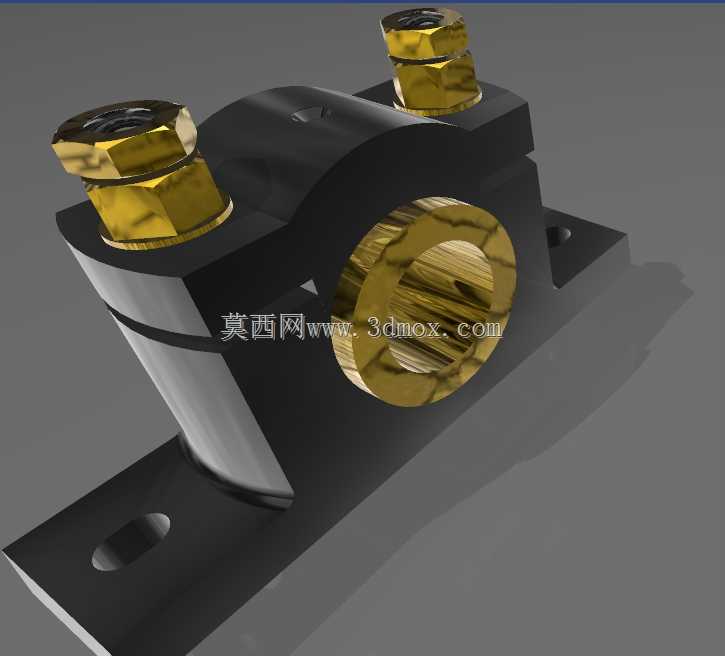

　　这类普卢默块也就是对开式滑动轴承座，在重载低速的传动场景里应用十分广泛，从矿山输送线的托辊轴支撑，到冶金设备轧机辅助辊的轴系固定，再到中小型减速机的输入输出轴端支撑，都能见到这类结构的身影，核心作用是为旋转轴提供稳定的径向支撑，同时承受轴系运行过程中产生的径向载荷，部分适配结构也可承受一定程度的轴向窜动限位。从实际使用场景来看，这类轴承座通常安装在设备的机架安装平面上，底部的两个长圆形安装孔是专门为安装公差预留的调整空间，现场安装时可以顺着长孔方向微调轴承座的轴向位置，抵消轴系加工、机架焊接带来的累计误差，避免轴系安装时出现别劲、卡滞的问题，安装孔的孔径通常适配M12到M16的六角头螺栓，拧紧力矩需要根据配套螺栓的强度等级匹配，避免螺栓预紧力不足导致运行时轴承座移位，或是预紧力过大压裂铸铁材质的座体。

　　从结构设计思路来看，对开式的结构核心优势是拆装维护便捷，当轴系已经完成装配、轴上已经安装齿轮、联轴器等其他零部件时，不需要将整个轴系从设备上抽出，只需要拆下轴承座上盖的两个紧固螺栓，就可以打开上盖取出轴瓦或是更换润滑脂，大幅降低设备后期维护的工作量，这也是相比整体式轴承座最突出的优势。座体的上下结合面通常会加工定位止口，保证上盖和底座装配时的同轴度，避免合盖后轴瓦出现错位，导致轴运行时出现偏磨。顶部的两个注油螺栓是预留的润滑通道，拧下螺栓后可以直接向轴承内部注入润滑脂，不需要拆解轴承座，部分同类型结构也会在这个位置安装黄油嘴，适配黄油枪定期注油维护。中间的轴瓦安装孔是整个部件的核心精度面，孔的圆柱度、表面粗糙度直接决定了轴瓦装配后的贴合精度，设计时通常会按照H7的公差带加工，保证和轴瓦外圈的过渡配合，避免轴瓦在座孔内出现转动、跑圈的问题。

　　从外形尺寸的边界来看，这类中小型普卢默块的总宽度通常在120mm到150mm之间，底座安装面的长度在180mm左右，中心高也就是安装面到轴孔中心的高度通常在60mm上下，适配的轴径范围在30mm到50mm之间，选型时首先要确认轴孔直径和待支撑轴的轴颈尺寸匹配，其次要确认底座安装孔的孔距和现场机架的预留安装孔位一致，还要核算轴承座的额定载荷是否满足轴系运行时的最大径向载荷，避免过载导致座体开裂、轴瓦过早磨损。实际建模过程中，需要重点关注上下结合面的平面度要求，两个螺栓孔的位置度公差，以及轴孔和安装底面的平行度要求，这些形位公差直接影响最终部件的使用性能，如果平行度超差，会导致轴安装后出现倾斜，运行时轴承受力不均，局部磨损加剧，大幅缩短轴承的使用寿命。另外，座体的边角位置都做了铸造圆角处理，避免铸造时出现应力集中，同时也去除了加工后的锐边毛刺，防止安装维护时划伤操作人员。这类轴承座通常采用灰铸铁HT200材质铸造，具备足够的刚性和减震性能，能够吸收轴系运行时产生的小幅振动，保证传动过程的稳定性，部分重载场景下也会采用铸钢材质制作，提升整体的抗冲击载荷能力。
