自润滑滑动轴承座三维结构设计

项目分类:轴承座 发布时间:2022-03-28 ID:595818
  • 自润滑滑动轴承座三维结构设计
  • 自润滑滑动轴承座三维结构设计
  • 自润滑滑动轴承座三维结构设计
  • 自润滑滑动轴承座三维结构设计
  • 自润滑滑动轴承座三维结构设计

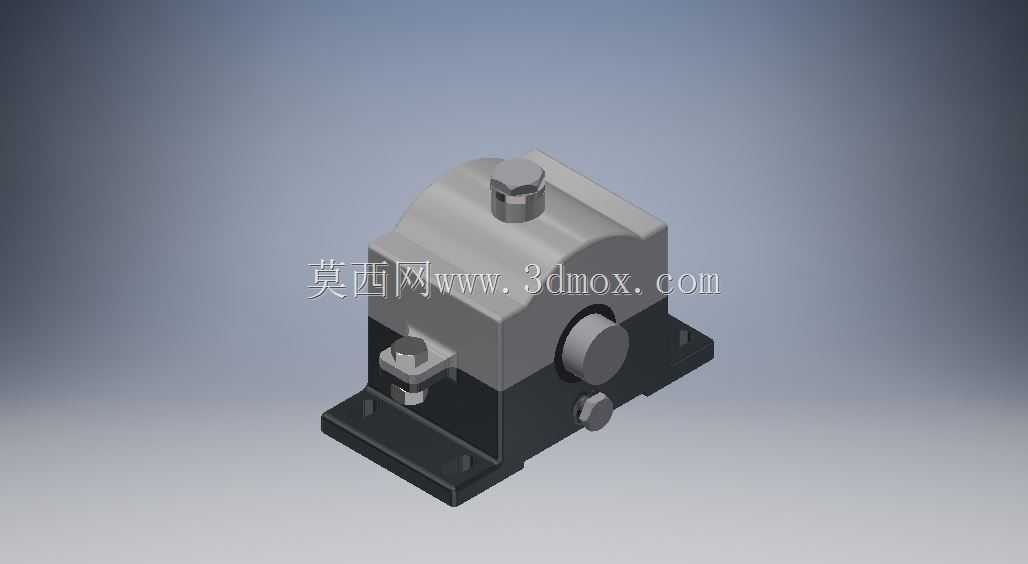

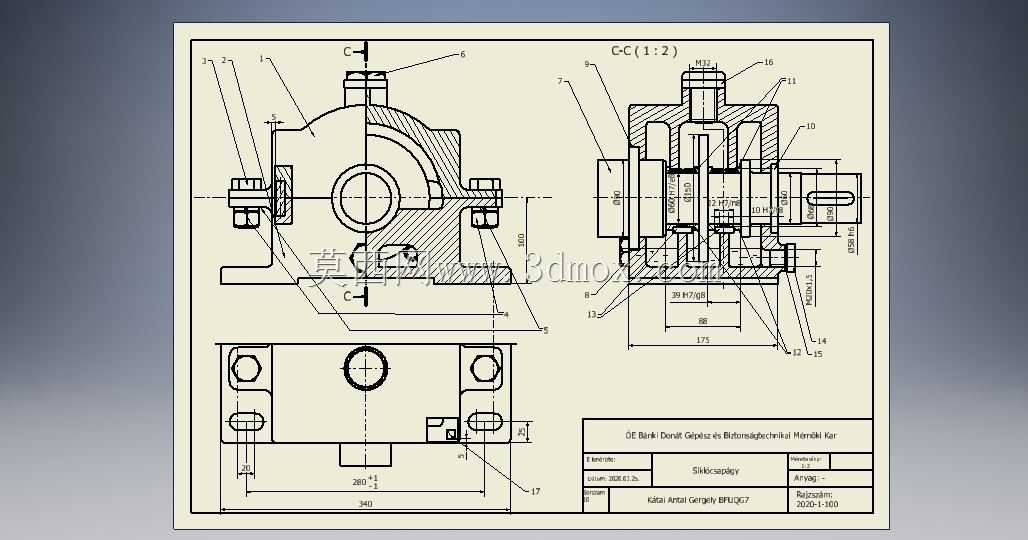

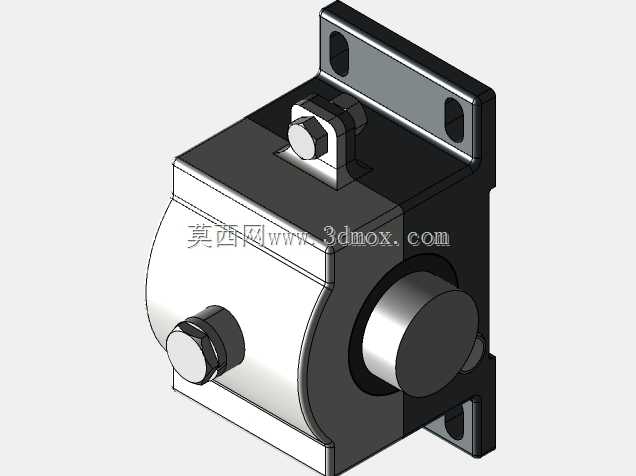

  这款自润滑滑动轴承座的结构设计,核心围绕中低速重载传动场景的支撑需求展开,在冶金输送辊道、矿山给料设备、纺织机械罗拉支撑这类长期连续运行、维护可达性差的工况下,这类带集成自润滑结构的轴承座能大幅降低运维频次,避免传统油脂润滑结构在多粉尘、高湿度环境下容易出现的润滑脂流失、杂质侵入磨损失效的问题。从结构布局来看,整体采用分体式承压设计,底座为带安装沉孔的铸铁式基座,四个长圆形安装孔预留了一定的轴向调整余量,适配安装基面的加工误差,安装时可通过孔位微调补偿轴系的同轴度偏差,避免强行装配导致的轴瓦偏磨。上部的轴承腔体采用圆弧包容式结构,轴瓦的包容角控制在120度到150度之间,既保证足够的径向承载面积,又能预留一定的散热间隙,

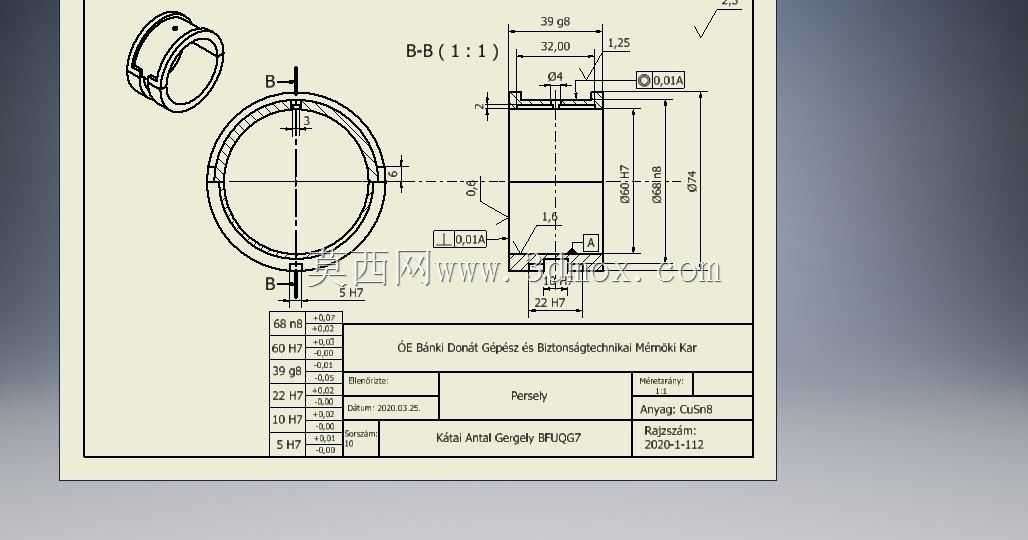

  避免长时间运行时热胀导致的抱轴故障。顶部设置的注油与密封一体式结构,并非传统的直通式注油杯,而是集成了防尘密封垫,在初次填充固体润滑材料后,可在长期运行中缓慢释放润滑介质,无需频繁补脂,适配无人值守的连续生产场景。侧面的锁紧定位结构采用六角螺栓配合防松垫片的设计,可在轴系穿入后锁紧上盖,实现轴瓦的径向预紧,预紧量可通过螺栓扭矩调整,适配不同径向载荷的使用需求,避免载荷波动时轴瓦出现窜动异响。从安装边界来看,底座的安装面平面度设计要求控制在0.02mm以内,安装孔的中心距公差按照IT7级精度控制,可直接适配常规标准的安装机架,无需额外加工转接板。轴承内孔的尺寸公差按照H7级设计,可适配g6公差级别的光轴,装配时无需额外修配,

  即可满足滑动配合的间隙要求。腔体内部的储油槽采用交叉网状布局,能让自润滑材料析出的润滑介质均匀分布在轴与轴瓦的接触面上,避免局部干摩擦。底座的两个侧边设置了定位凸台,可在安装时快速对齐机架上的定位槽,减少安装找正的时间,提升装配效率。在设计过程中,重点考虑了载荷的传递路径:径向载荷通过轴瓦传递到上盖与底座的结合面,再通过底座整体分散到安装机架上,结合面处采用精加工平面配合,无需额外密封垫即可保证腔体的密封性,防止外部粉尘、水汽侵入轴承内部。端部的轴伸位置预留了密封件安装槽,可适配毡圈密封或者骨架油封,根据不同的工况环境选择对应的密封形式,在粉尘较大的场景下可选用双唇骨架油封,在清洁度较高的室内场景下可选用成本更低的毡圈密封。

  整体结构没有多余的冗余设计,所有的加强筋都布置在载荷传递的关键路径上,既保证了整体的结构刚性,避免重载下出现腔体变形导致的轴瓦卡滞,又尽可能控制了整体重量,降低材料成本。这类轴承座在实际使用中,相比传统的滚动轴承座,抗冲击载荷的能力更强,在有振动冲击的工况下不会出现滚动体点蚀、保持架碎裂的问题,配合自润滑结构,使用寿命可比普通带座外球面轴承提升两到三倍,尤其适合输送线、破碎机给料端这类冲击载荷频繁、维护不便的应用位置。建模过程中对所有的配合面都做了公差匹配设计,安装孔的沉头深度、螺栓的避让空间都按照标准紧固件的尺寸做了预留,装配时不会出现螺栓干涉、扳手空间不足的问题,可直接导出工程图用于生产加工。
