剖分式带座固定轴承安装结构设计

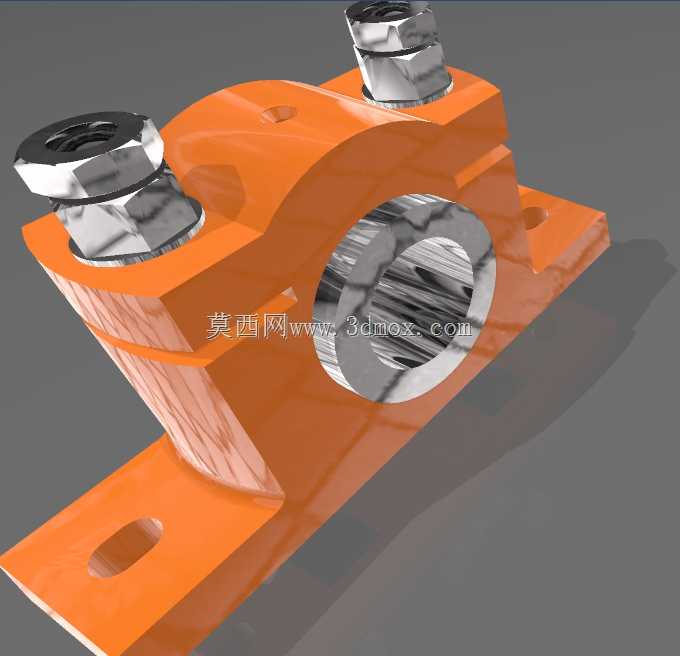

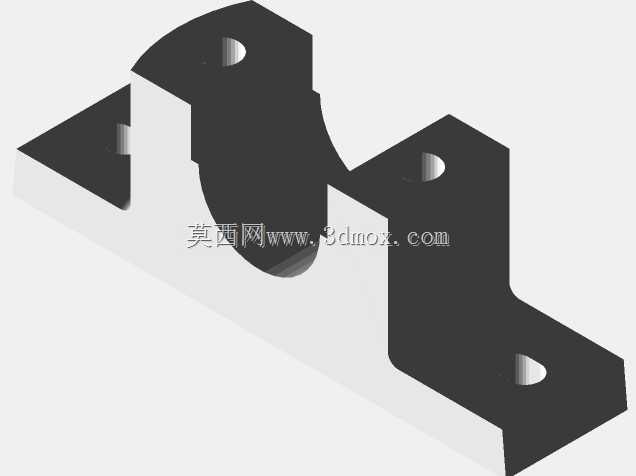

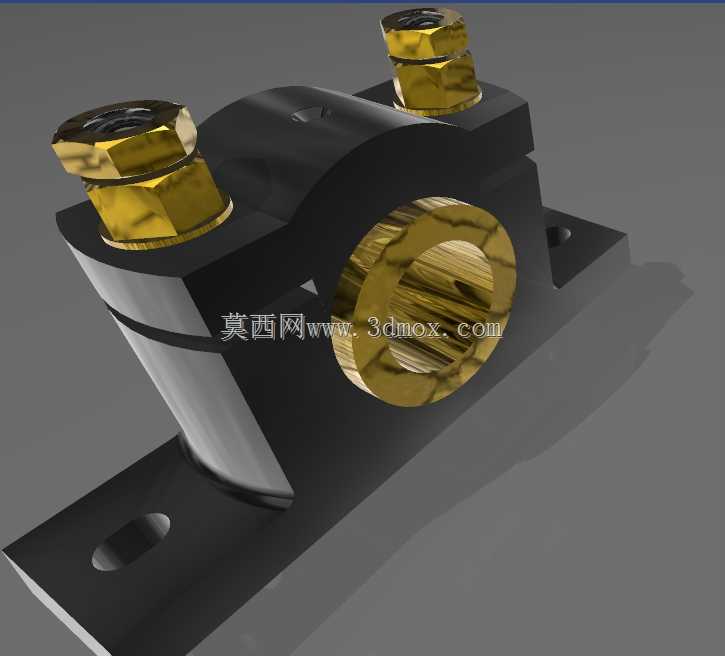

　　在各类输送线、轻工传动设备、中小型风机以及农用机械的轴系布局中，这类剖分式带座固定轴承是承担径向支撑、约束轴系径向窜动的核心基础部件，区别于整体式轴承座的装配限制，剖分结构的设计初衷就是解决长轴、多支点轴系装配时无法从轴端套装轴承座的痛点，现场维护时无需拆卸轴端的联轴器、带轮等传动件，仅需拆开上盖即可完成轴承的更换与润滑维护，大幅降低产线停机维护的工时消耗。从结构设计逻辑来看，底座采用一体式铸造成型的安装底板，两侧开设长圆形安装孔，可适配安装基面一定范围内的孔位偏差，降低安装时的基面加工精度要求，安装孔的长度方向沿轴系的垂直方向布置，方便安装时调整轴承座的轴向位置，保证轴承内圈与轴肩的贴合精度，避免出现轴承偏载导致的早期磨损。

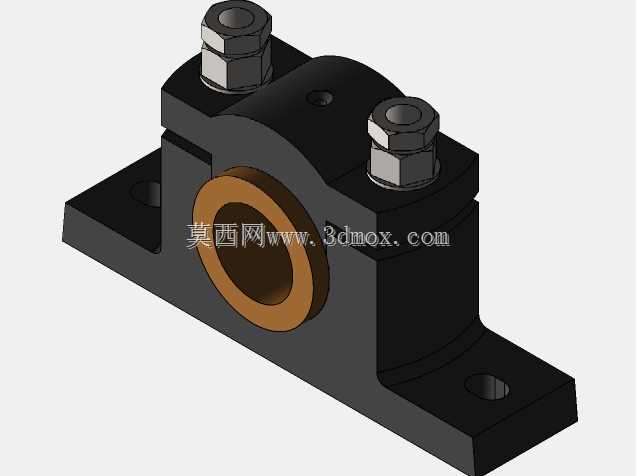

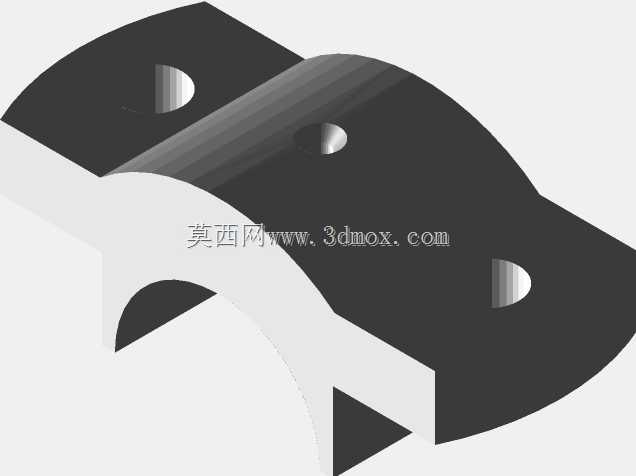

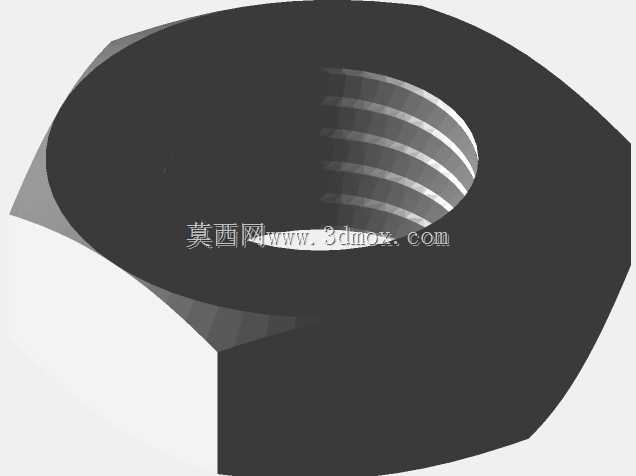

　　上盖与底座的结合面采用精准的止口定位结构，装配时无需反复调整同轴度，拧紧两侧的六角锁紧螺栓即可实现上下部分的可靠锁紧，螺栓的规格选型按照轴承额定动载荷的1.5倍安全系数匹配，可承受设备启停时的冲击载荷，避免运行过程中出现结合面错位、螺栓松动的问题。中间的轴承安装腔为标准的圆柱孔型，适配常用的深沟球轴承、调心球轴承安装，腔体两侧预留有密封件安装槽位，可根据使用场景选配毡圈密封、唇形密封或者迷宫密封结构，在粉尘较多的破碎、输送工况下可阻挡外界粉尘进入轴承滚道，在有喷淋的清洗设备工况下可阻挡液体侵入，延长轴承的润滑脂使用寿命。从安装边界尺寸来看，底座的底面为全平面加工，安装时需保证与设备安装基面的贴合度不低于85%，

　　避免局部悬空导致底座受力变形，轴承中心高的尺寸公差控制在h7级别，保证多支点支撑时各轴承座的中心高一致，避免轴系出现附加弯曲应力；两侧安装孔的中心距按照标准轴承座的安装尺寸匹配，可直接替换同规格的标准铸铁轴承座，无需重新加工设备的安装基面。实际选型应用时，需要根据所支撑轴的直径、额定径向载荷、运行转速匹配对应的轴承型号，同时确认轴系的热膨胀伸长量，这类固定型轴承座仅承担径向定位功能，轴系的另一端需配置游动型轴承座来补偿轴的热变形，避免运行过程中轴承出现轴向卡滞。在三维建模过程中，需要重点关注上下盖结合面的止口配合间隙、螺栓孔的位置度、轴承安装腔的同轴度公差，建模时可先绘制底座的轮廓草图，拉伸生成底座主体后切除安装孔与轴承腔，

　　再通过装配约束匹配上盖与紧固件，验证螺栓的装配空间是否足够，避免实际装配时出现扳手空间不足无法拧紧的问题；同时需要核算底座的壁厚，在满足载荷强度的前提下尽量减少不必要的材料堆积，降低铸件的缩孔风险，轴承腔的壁厚要均匀，避免铸造时出现冷却不均导致的腔体变形，影响后续轴承的装配精度。这类轴承座在实际运行中，常见的失效形式包括底座安装螺栓松动导致的振动偏大、结合面密封失效导致的轴承进脂不足、锁紧螺栓预紧力不足导致的上盖错位，设计时可在底座安装面加工防滑纹路，或者增加定位销孔来提升长期运行的可靠性，在轴承腔的顶部预留注油嘴安装孔，方便运行过程中在线补充润滑脂，无需拆开上盖即可完成维护操作。
