双轴承支撑基座装配结构设计

　　这套双轴承支撑装配结构，核心应用场景覆盖中小功率传动系统的转轴支撑环节，常见于轻工输送线、小型实验台架、精密检测设备的动力传递端，用来为两根平行布置的转动轴提供稳定的径向与轴向支撑，抵消轴系运转过程中产生的径向载荷与少量轴向窜动，避免转轴运转时出现挠曲变形、跳动超差的问题。从实际使用的角度看，这类双轴承集成式基座相比独立安装的两个单体轴承座，能大幅降低安装时的同轴度调校难度，两个轴承安装孔在基座本体上一次加工成型，孔位的位置度、平行度公差可以直接靠加工精度保证，不需要现场反复打表调整两个独立轴承座的相对位置，能有效缩短设备装配的周期，也减少了后期运维过程中因为基座移位导致的轴系磨损故障。

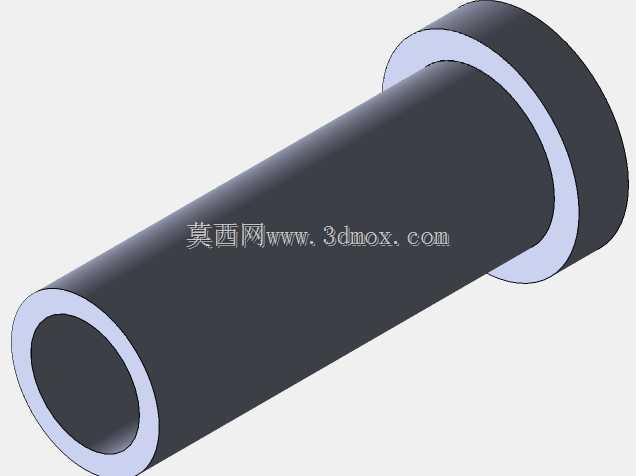

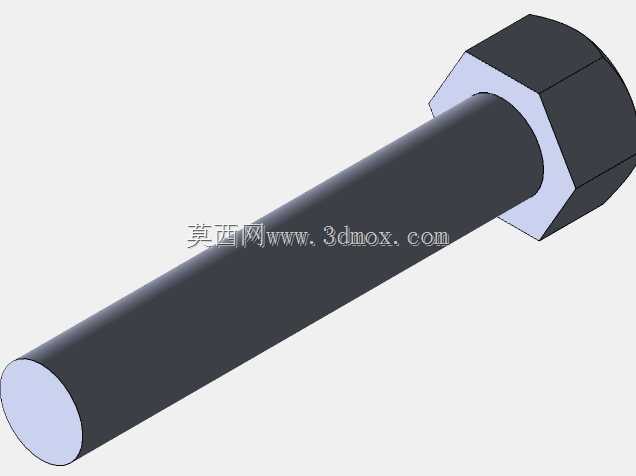

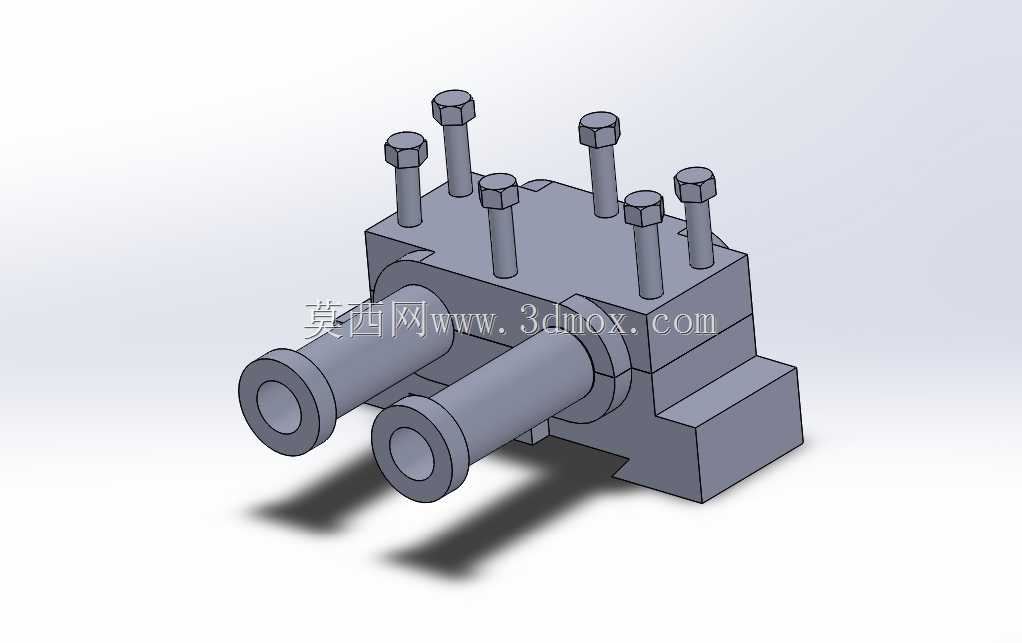

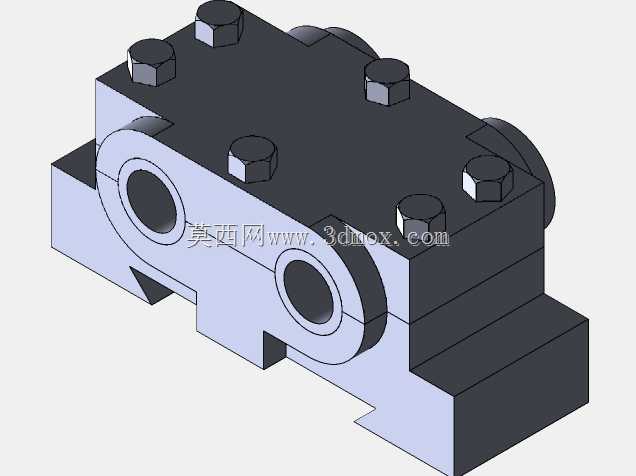

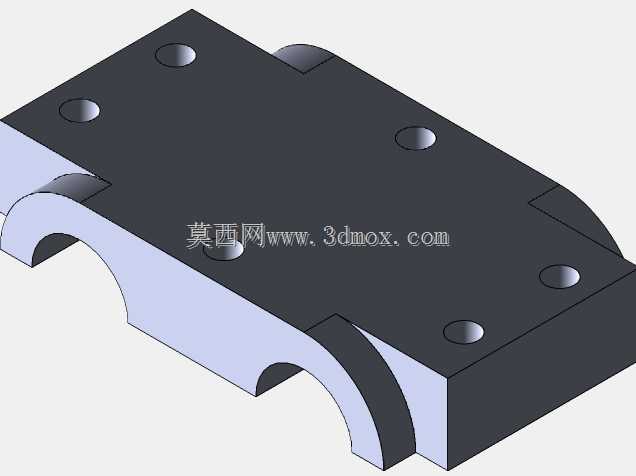

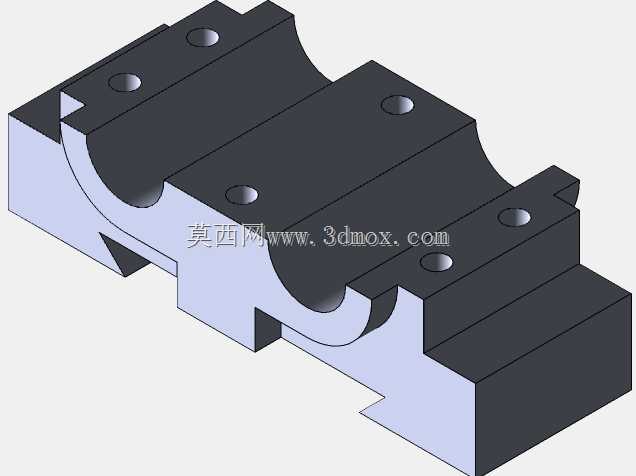

　　整个装配的组成逻辑非常清晰，下部为一体化铸造成型的基座主体，上部通过内六角螺栓与基座连接的是压盖，两个平行的轴承安装孔分别贯穿基座与压盖的结合面，孔内配套安装衬套来适配不同外径的轴承外圈，也能在轴承长期运转出现磨损后，仅更换衬套就完成孔位修复，不需要整体报废基座，降低了全生命周期的维护成本。基座底部设计有带定位缺口的安装基面，缺口结构可以和设备机架上的定位凸台配合，实现安装时的快速对位，避免基座在承受轴系载荷时出现横向滑移；安装基面预留的螺栓过孔位置，经过载荷校核后布置在基座受力的筋位延伸处，能将螺栓受到的拉压载荷直接传递到基座的加强筋结构上，避免安装面因为应力集中出现开裂变形。

　　设计过程中首先要明确的是轴系的载荷边界，这类双轴承支撑结构通常适配的轴径范围在15-30mm之间，单根轴的额定径向承载能力根据配套轴承的选型不同，可以覆盖500N-2000N的区间，能够满足绝大多数小型传动机构的负载需求。两个轴承孔的中心距公差严格控制在±0.02mm以内，孔的圆柱度公差不超过0.01mm，保证轴承压入后不会出现外圈变形，导致轴承运转卡滞、温升过高的问题。压盖与基座的结合面经过精铣加工，表面粗糙度达到Ra1.6，结合面之间不需要额外加装密封垫片，靠加工精度就能实现贴合，防止外部的粉尘、切削液进入轴承腔内部，同时压盖上的螺栓孔采用沉孔设计，内六角螺栓拧紧后头部完全沉入沉孔内，不会突出压盖表面，避免和周边的传动部件、防护结构产生运动干涉。

　　从安装边界来看，整个装配体的外形轮廓方正，没有突出的不规则结构，长度方向尺寸控制在180mm以内，宽度方向在120mm左右，总高度不超过100mm，在设备机架上布置时，只需要预留出对应尺寸的安装平面，同时在基座的两个轴端方向预留出不小于50mm的轴系连接空间，用来安装联轴器、带轮或者链轮等传动零件即可；基座的侧面没有突出的管路、接线等附加结构，安装时不需要考虑侧向的操作空间，非常适合在布局紧凑的小型设备内部使用。另外，整个装配的零件全部采用常用的标准件与通用机加工结构，六角螺栓为常规的GB/T70.1内六角圆柱头螺钉，衬套为标准的直套型滑动轴承衬套或者滚动轴承配套衬套，加工时不需要特殊的工装刀具，普通的立式加工中心就能完成全部机加工工序，加工成本低，备件采购也非常方便，不会出现因为特殊定制零件损坏导致设备长时间停机的问题。在实际选型使用时，只需要根据自身轴系的轴径、转速、载荷参数选配对应规格的轴承，就可以直接套用这套基座结构，不需要重新进行复杂的基体结构设计，能大幅缩短小型传动设备的研发设计周期。
