管式空间桁架赛车车架结构设计

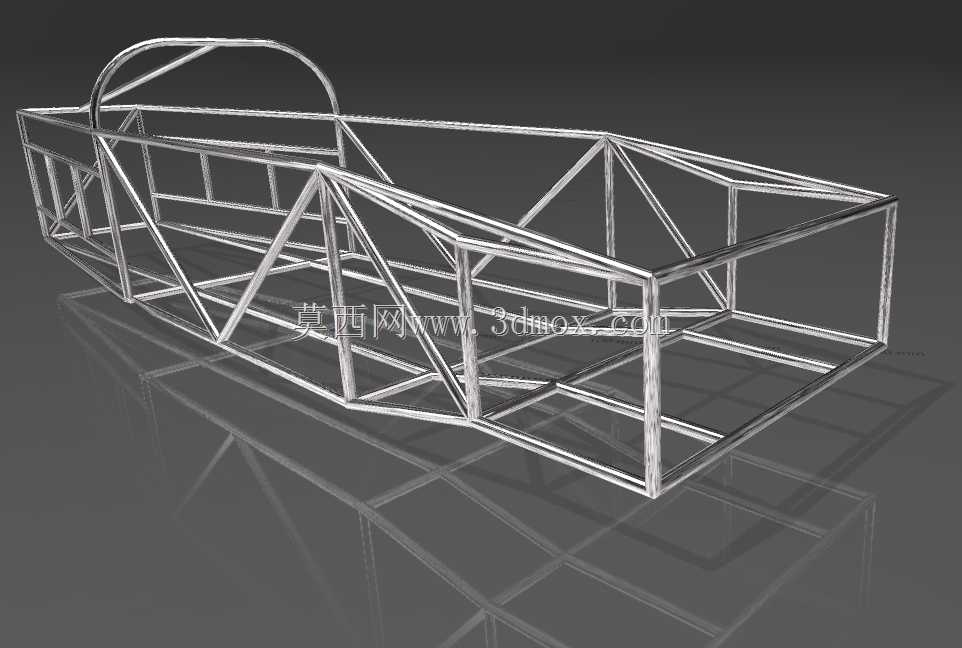

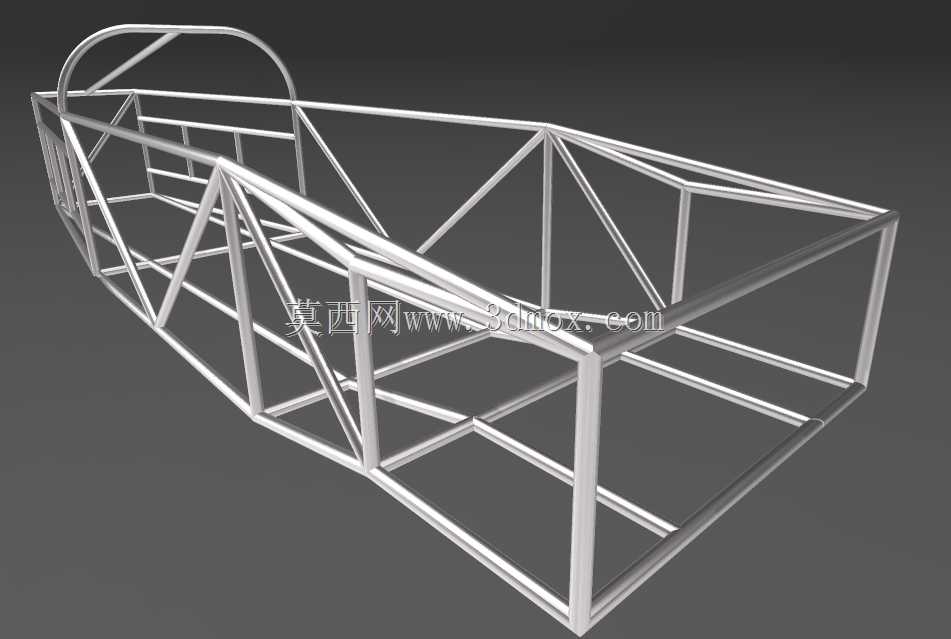

　　该管式空间桁架结构主要作为小型竞速赛车的核心承载基体，在整车系统中承担所有部件安装定位、载荷传递与碰撞防护的核心作用，区别于量产车的冲压焊接一体式车身，这类桁架结构在轻量化竞速车型、大学生方程式赛车、小型越野改装车领域应用极为广泛，能够在极低的自重下实现远超同重量冲压结构的抗扭、抗弯刚度。从结构设计逻辑来看，整个框架采用圆形薄壁钢管作为基础受力单元，通过三角形稳定构型完成空间力系的分解，所有杆件的排布完全遵循受力路径优化原则：前部区域的斜向交叉杆件主要承担正面碰撞时的冲击溃缩吸能作用，同时为前悬安装点、转向机构、制动管路提供足够的安装刚度，避免行驶过程中安装点出现形变导致的定位参数偏移；中部乘员舱区域的杆件排布做了环形加强设计，

　　侧边防撞杆采用双层斜撑结构，能够在侧面受撞击时将冲击力快速分散到整个框架，避免乘员舱出现侵入变形，同时该区域预留了足够的安装边界，可适配座椅、安全带固定点、仪表台、操纵机构的安装，所有安装点位都做了局部节点加强，避免应力集中导致的焊缝开裂；后部框架的结构主要匹配动力总成、后悬架、油箱等部件的安装，纵梁方向的杆件做了变截面排布，在靠近后轮安装点的位置加密斜撑，抵消加速、制动时产生的纵向载荷与过弯时的侧向载荷。从安装边界来看，整个框架的前部宽度收窄，匹配前轮转向所需的跳动空间，避免转向过程中轮胎与结构发生干涉，前部上方的弧形管架为防滚结构的上沿，能够在车辆发生翻滚时承担顶部冲击，保证乘员头部的生存空间；

　　中部乘员舱的横向宽度根据人体工程学参数设定，预留了驾驶员操作所需的横向空间，底部的横向连接杆件为地板、踏板机构提供安装平面，所有杆件的连接节点都采用相贯线焊接设计，保证焊缝长度足够的同时避免多余的重量堆积。在实际使用场景中，这类桁架车架的维护成本远低于一体式冲压车身，出现局部碰撞损伤时可以单独切割更换受损杆件，不需要对整体结构做大面积修复，同时结构的改装冗余度极高，可以根据不同的赛事规则、动力配置调整局部杆件的位置与管径参数，不需要重新开模制作车身覆盖件。设计过程中需要重点校核不同工况下的节点应力：过弯时的侧向载荷会让车架产生扭转变形，斜向杆件的角度直接决定整体抗扭刚度，角度越接近45度的斜撑对扭转刚度的提升效率越高；

　　正面碰撞时前部杆件的溃缩行程需要做精准控制，既要保证碰撞时能够通过塑性变形吸收冲击能量，又要避免溃缩量过大侵入乘员舱；悬架安装点的局部刚度需要单独做加强处理，因为悬架传递的路面冲击是高频交变载荷，若局部刚度不足会长期出现微动磨损，最终导致焊缝疲劳开裂。整个结构没有多余的装饰性杆件，每一段管材的存在都对应明确的受力或安装功能，管材的壁厚选择也根据受力大小做区分，主纵梁、防滚环等核心受力位置采用壁厚更大的管材，辅助支撑、安装支架位置采用薄壁管材，在保证整体强度的前提下将自重控制到最低。
