豪华高尔夫球车实心管状承载车架结构

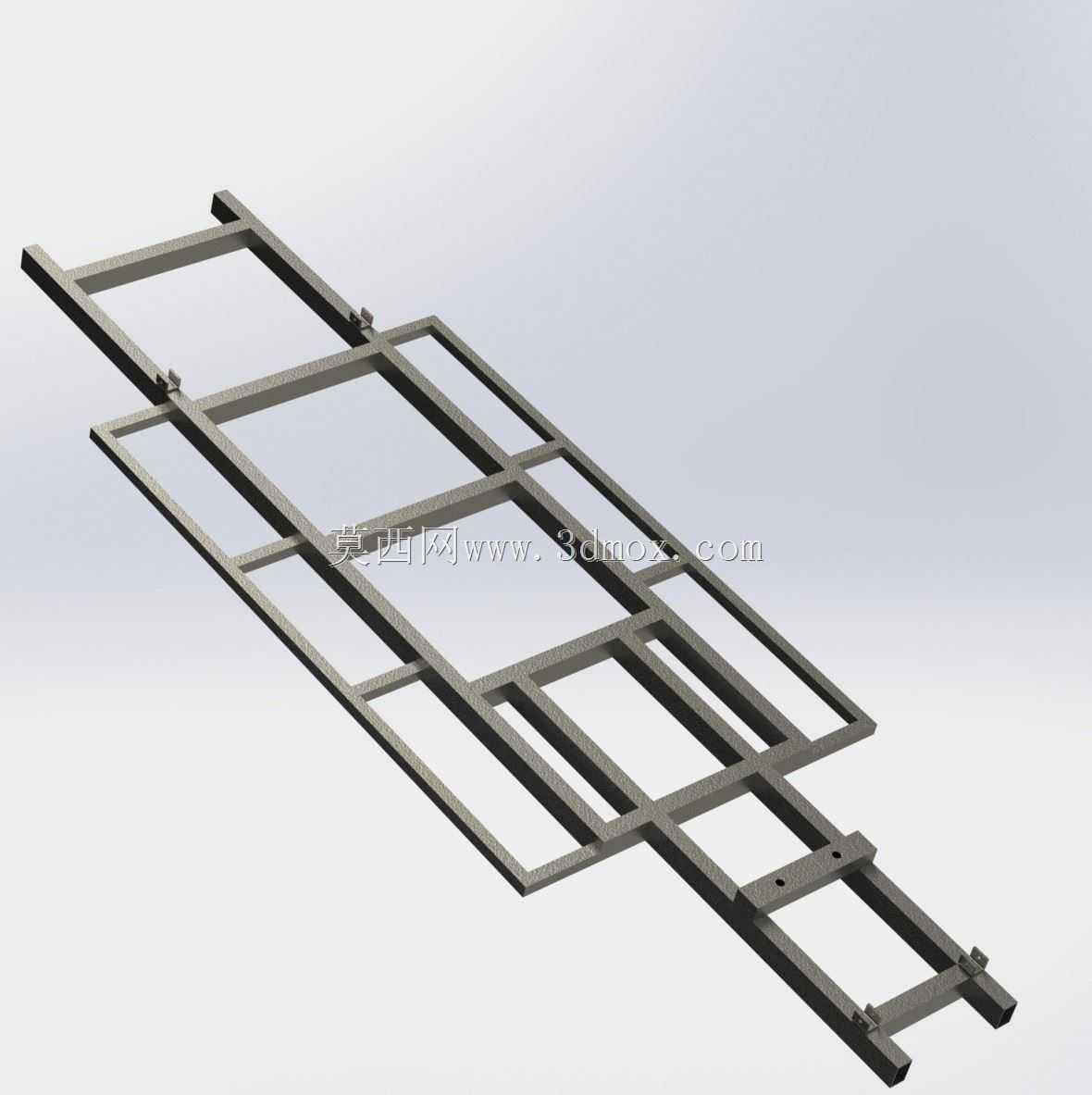

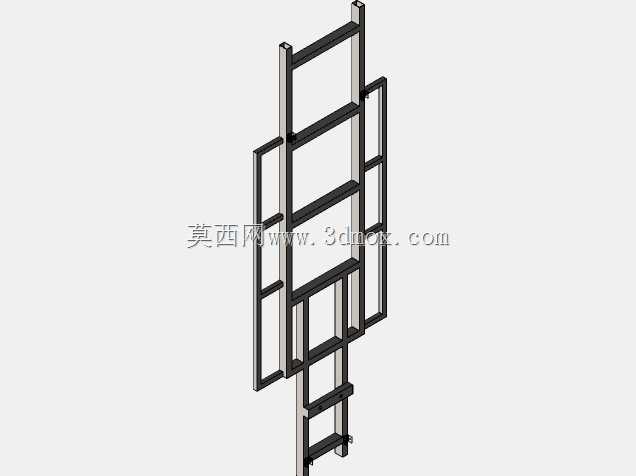

　　这款车架采用实心矩形管材搭建整体承载框架，是高尔夫球车整车的核心承载基体，所有行走系统、动力单元、驾乘舱、储物结构都需要依托该框架完成安装固定，在球场通勤、短途接驳的使用场景下，需要长期承受颠簸路面的交变载荷，同时兼顾轻量化与结构刚性的平衡。从结构布局来看，整体采用分段式纵梁搭配多道横梁的梯架式布局，前段收窄的纵梁段用于匹配转向桥的安装点位，预留了转向机构的运动避让空间，避免转向轮在最大转角状态下与框架发生运动干涉；中段为核心承载区，纵梁间距加宽，通过多道等距分布的横向连接管形成稳定的格栅状支撑面，用于固定电池组、驾乘座椅底板，该区域的管材壁厚做了针对性加强，能够承载驾乘人员与车载设备的静态载荷，同时抵消车辆起步、

　　制动时的纵向冲击力；后段纵梁再次做收窄处理，预留了后驱动桥、减震悬挂的安装支座位，末端的延伸结构用于固定后防撞架与拖车接口。设计过程中优先采用了直管材拼接的方案，所有连接节点均采用满焊连接的工艺形式，没有采用复杂的弯管结构，一方面降低了管材加工的工艺难度，常规的锯切设备即可完成所有管材的下料加工，不需要额外的弯管工装，另一方面直梁的受力传递路径更直接，载荷可以沿着管材轴向顺畅传递，减少了弯管位置的应力集中风险，在长期交变载荷作用下不容易出现焊缝开裂的问题。从安装边界来看，框架整体的宽度控制在1.2米范围内，长度控制在2.4米左右，符合高尔夫球场通行道路的宽度限制，能够顺畅通过球场内的狭窄弯道与门禁通道；

　　框架的离地间隙设定为140毫米，既能够避让球场内的草皮凸起、小型路障，又不会因为重心过高影响车辆转弯时的侧倾稳定性。所有安装点位的孔位均采用同轴设计，前后桥的安装支座面做了铣平处理，保证安装面的平面度误差控制在0.2毫米以内，避免装配时出现应力别劲的问题，影响行走系统的使用寿命。管材的选型上全部采用同规格的实心方管，统一的截面尺寸减少了物料采购的规格种类，下料时可以统一调整锯切参数，降低生产环节的管理成本，焊接时也不需要针对不同壁厚的管材调整焊接参数，能够有效提升批量生产的加工效率。框架上预留的安装孔全部采用通孔设计，配套标准螺栓即可完成所有附属部件的装配，不需要在管材上焊接异形的连接螺母座，后期维护时如果出现孔位滑牙的问题，

　　直接采用过孔配装螺母的方式即可快速修复，降低售后维护的难度。在实际使用场景中，这类管状框架除了应用在高尔夫球车上，经过局部尺寸调整后，也可以适配厂区短途接驳车、景区观光代步车的承载需求，只需要调整对应横梁的位置，匹配不同车型的部件安装点位即可，核心的梯架承载结构不需要做大幅改动，具备一定的结构通用性。结构受力层面，多道横梁将两根纵梁连接为一个整体的箱型受力结构，当车辆通过颠簸路面单侧车轮受力时，载荷可以通过相邻的横梁快速传递到另一侧纵梁，避免单根纵梁局部受力过大出现变形，框架的抗扭刚度相比无横梁的双纵梁结构提升60%以上，完全能够满足非铺装路面的低速行驶需求。框架的所有外露棱边都做了倒角处理，避免装配过程中划伤操作人员，焊接完成后整体做抛丸除锈再进行喷塑处理，能够适应球场高湿度、偶尔沾附草屑露水的使用环境，延长框架的整体使用寿命。
