延时摄影用单反相机电动滑轨装置

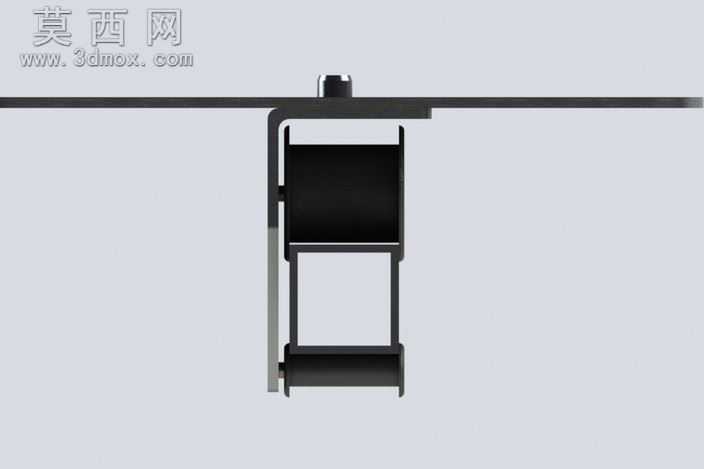

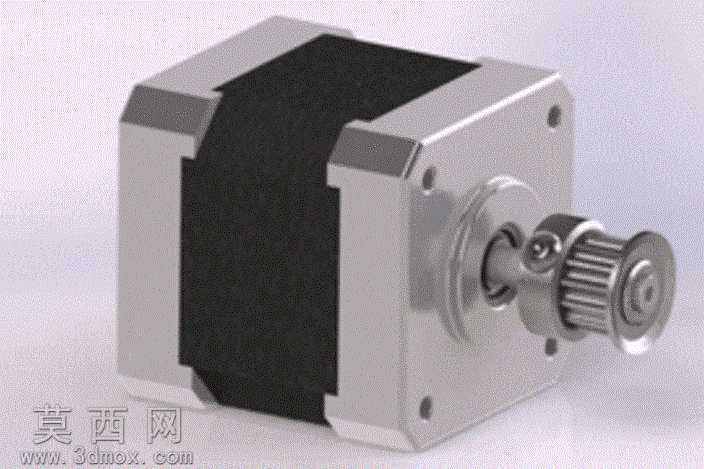

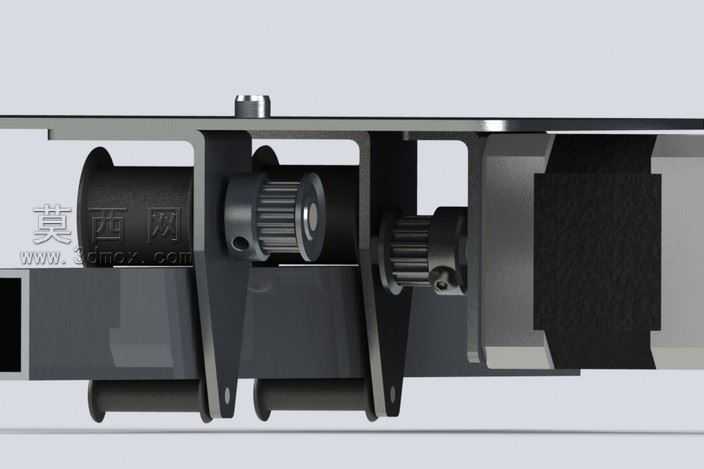

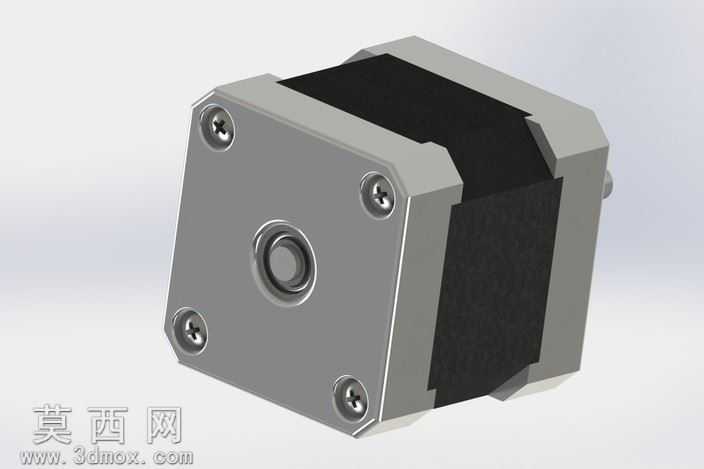

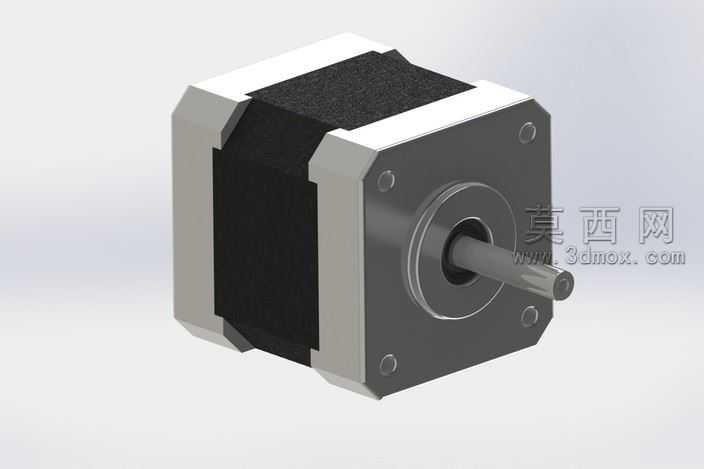

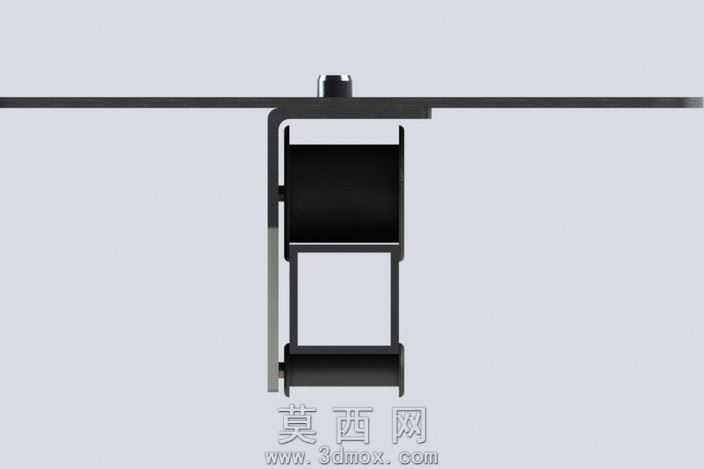

该作品为面向延时摄影场景设计的单反相机承载移动装置，整体采用轻量化的结构设计思路，核心支撑构件选用20×20规格的标准工业铝管搭建，兼顾结构刚性与整体重量控制，方便户外拍摄场景下的携带与快速部署。建模阶段以参数化设计方式完成各部件的尺寸匹配，首先完成铝型材基座的轮廓绘制，通过拉伸特征生成主体支撑梁结构，针对步进电机的安装位做了适配性的卡槽设计，保证电机输出轴与传动轮系的同轴度精度，避免传动过程中出现卡顿或偏移问题。传动部分的滚轮夹持结构经过反复的尺寸校核，建模时通过装配约束验证滚轮与铝型材导轨的配合间隙，既保证滑动过程的顺畅度，又能避免间隙过大导致的相机运行抖动，保障延时拍摄画面的稳定性。顶部的相机承载平台做了平整化处理，预留了通用的相机安装螺孔位，可适配绝大多数主流数码单反相机的固定需求。渲染阶段针对不同部件赋予了差异化的材质表现，铝型材基座采用哑光银灰色金属材质，还原铝合金的细腻磨砂质感，步进电机外壳做了深灰色金属烤漆材质表现，传动滚轮采用黑色硬质橡胶材质，顶部承载平台使用哑光黑色工程塑料材质，通过光影调整突出各部件的结构层次，清晰展现整体的装配关系与结构逻辑。该装置的设计核心是通过简单可靠的机械结构，实现相机在固定轨道上的匀速平稳移动，满足延时摄影过程中镜头缓慢位移的拍摄需求，整体结构没有冗余的复杂部件，加工与组装门槛较低，同时具备不错的运行稳定性，能够适配多数户外及室内的延时拍摄场景，为摄影爱好者提供低成本的电动滑轨解决方案。
