汽车内饰下部塑料安装基板结构设计

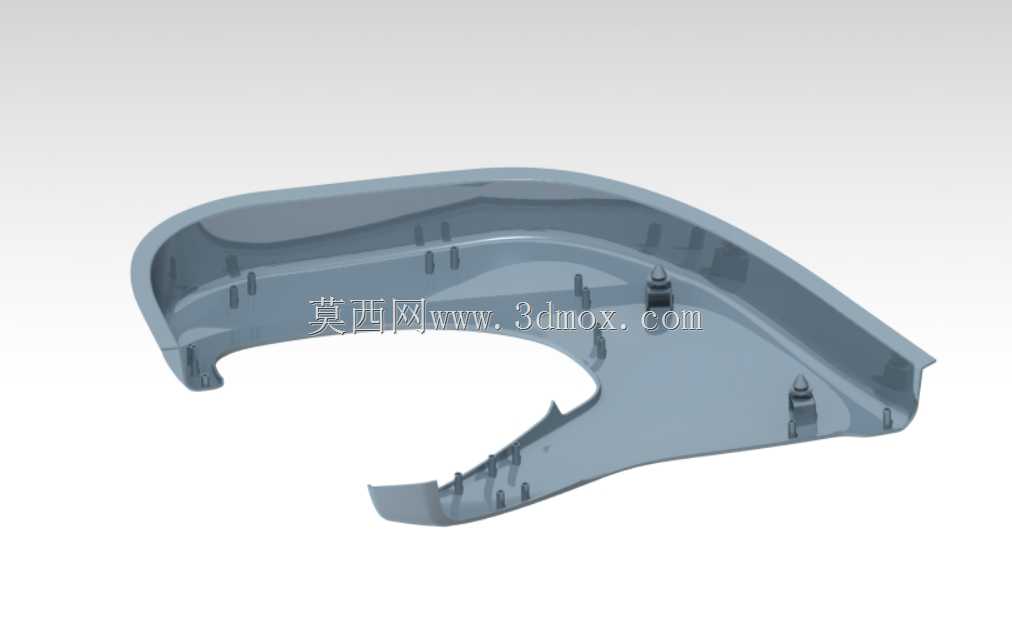

　　该部件为汽车座舱内部的下部安装基板，属于内饰系统的承载类结构件，主要应用于乘用车主驾侧下方的内饰装配区域，承担周边内饰饰板、功能模块的安装定位与载荷承载作用。从实际装车场景来看，该基板布置在仪表台下部靠近驾乘人员腿部的区域，既要为周边的护板、线束卡扣、小型功能组件提供可靠的安装点位，也要兼顾内饰装配后的贴合度，避免出现装配间隙不均、行车异响等常见内饰问题。

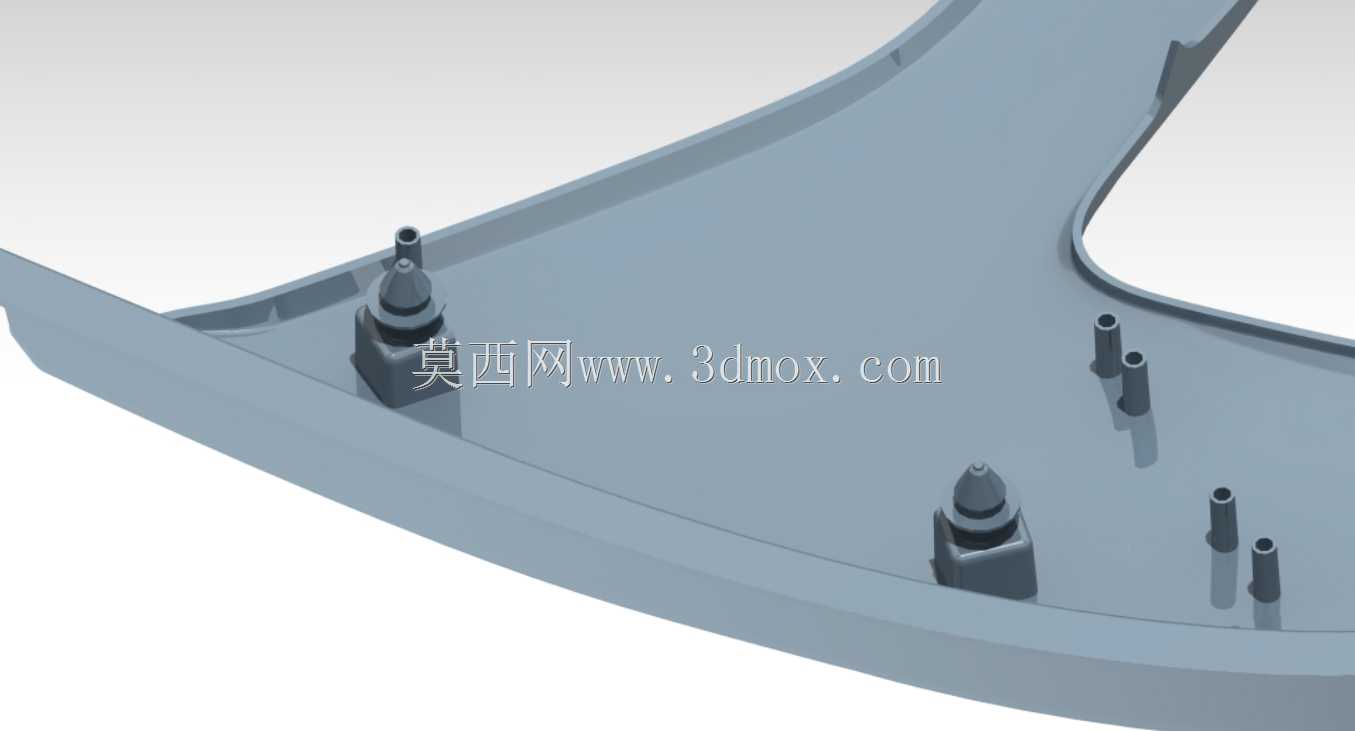

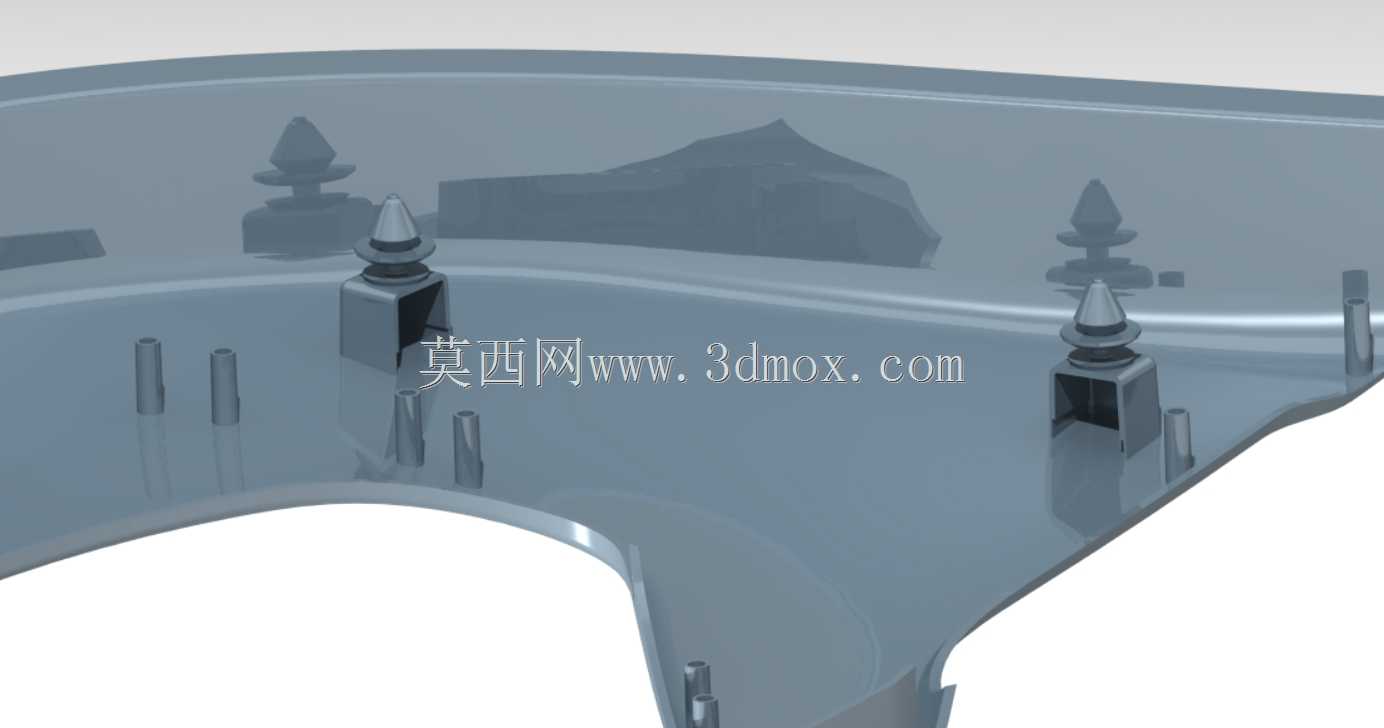

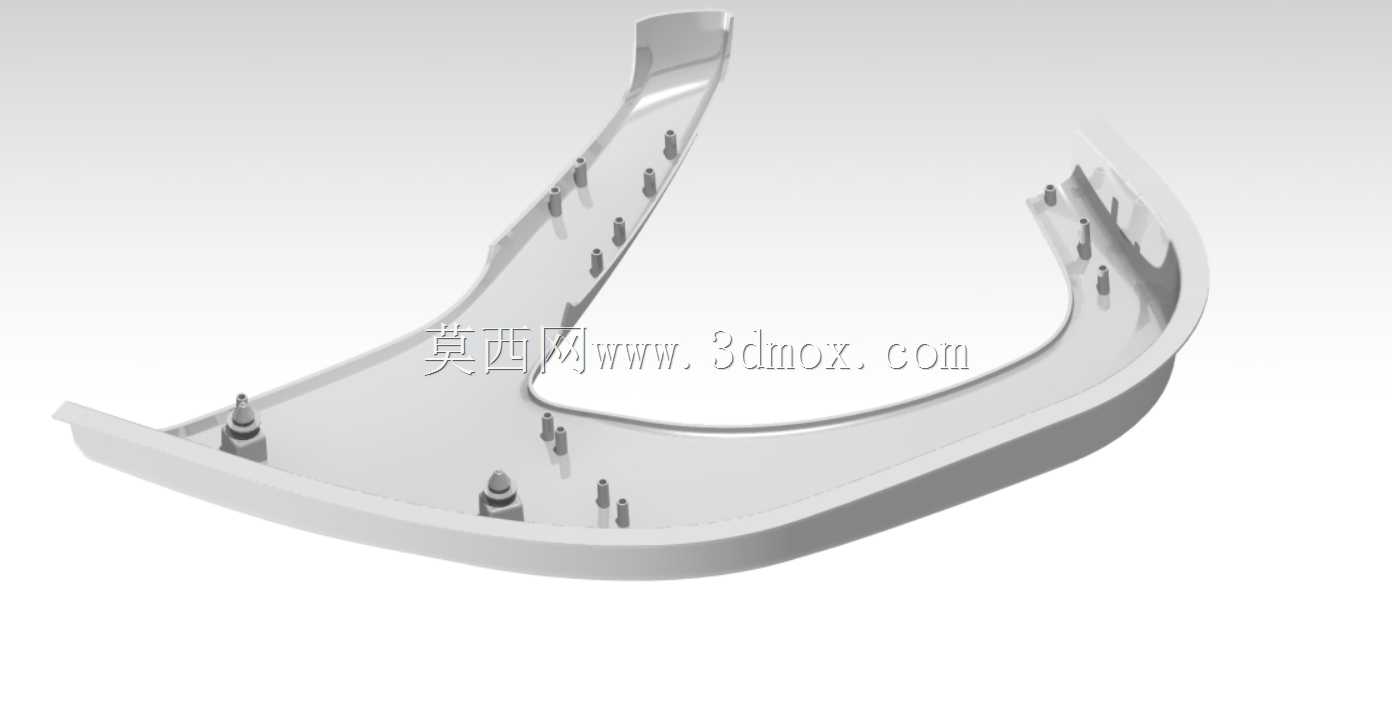

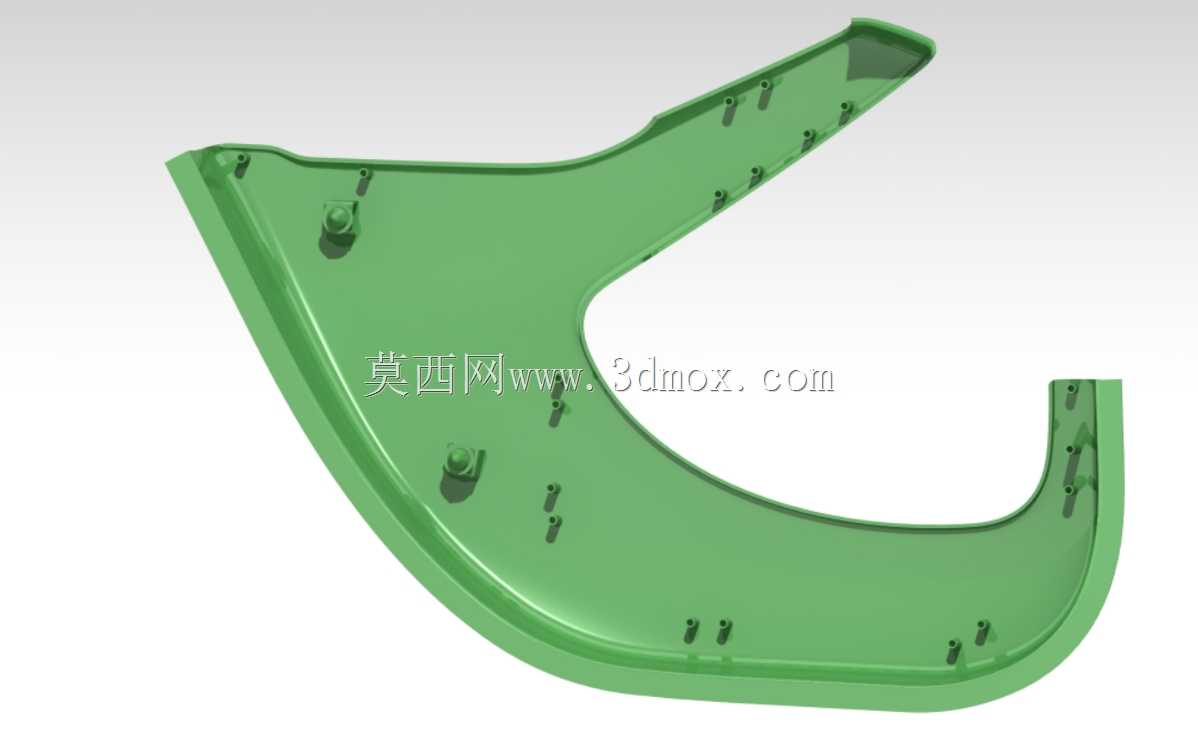

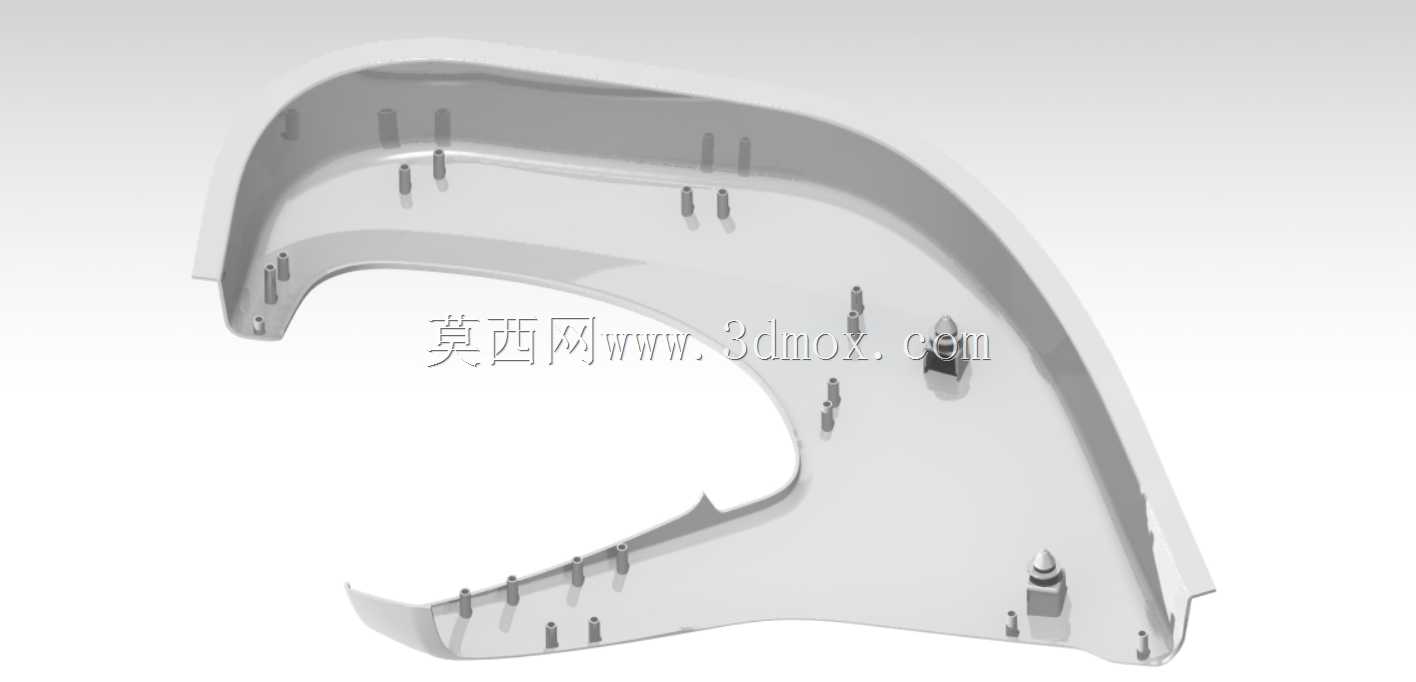

　　从结构设计逻辑来看，整个基板采用一体化注塑成型的曲面构型，整体轮廓完全匹配车身钣金的安装随形边界，边缘设置的多组卡扣安装柱与定位凸台，能够在总装工序中实现快速卡接定位，减少总装环节的紧固件使用量，提升装配效率。基板表面分布的多组带加强筋的安装柱，高度根据不同安装点位的配合需求做了差异化设计，每个安装柱根部都做了圆角过渡与三角加强筋结构，避免注塑成型时出现缩痕，同时提升安装柱的抗扭、抗弯折能力，应对装配时的拧紧力矩以及长期行车过程中的振动载荷。

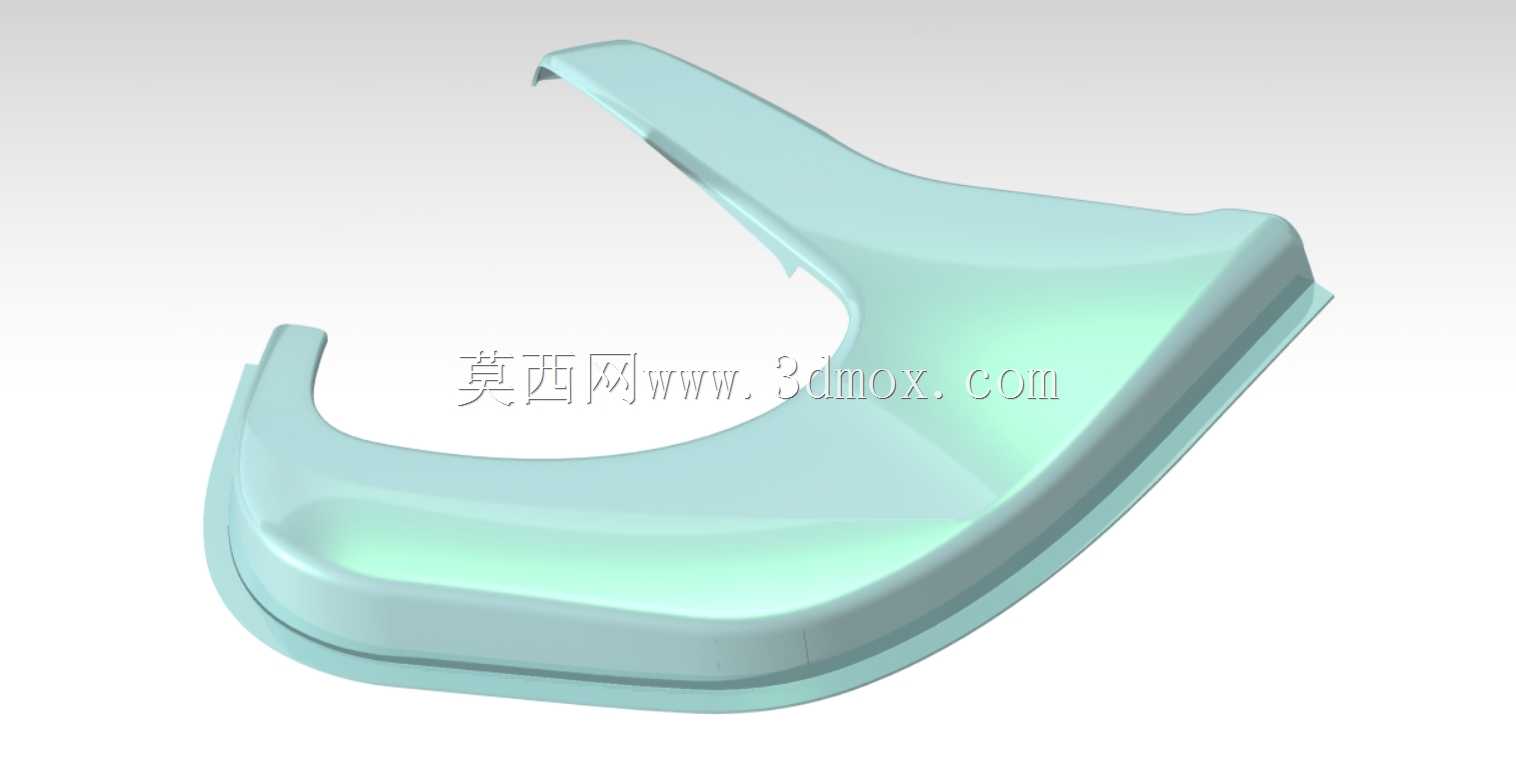

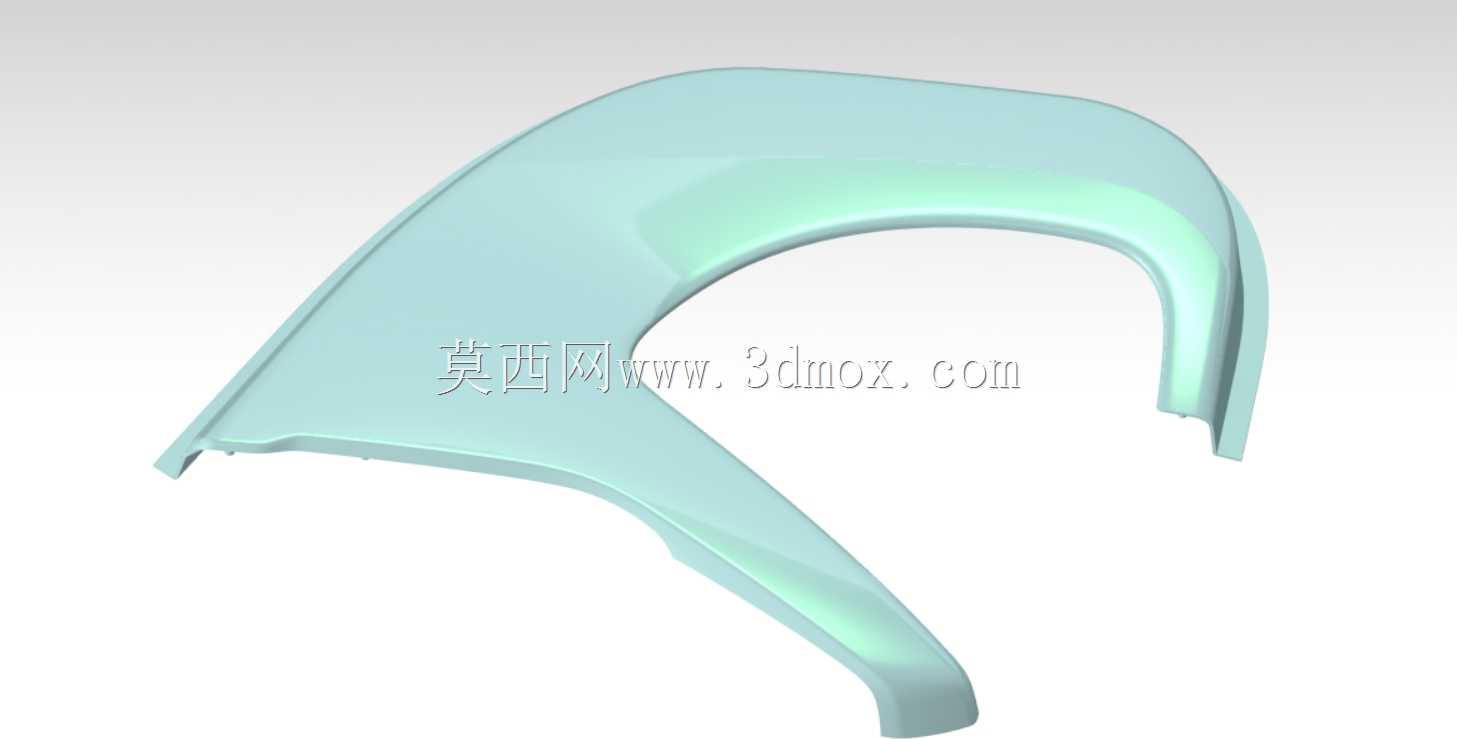

　　考虑到该部件处于驾乘人员腿部易触碰的区域，整体外边缘全部做了大圆角钝化处理，没有尖锐的结构棱角，避免人员磕碰时造成损伤。基板的曲面弧度经过反复匹配周边内饰件的搭接关系，和相邻饰板的搭接边预留了均匀的装配间隙，配合卡扣的浮动量设计，能够吸收车身制造以及注塑件成型带来的尺寸公差，保证装配后外观面的平整度。

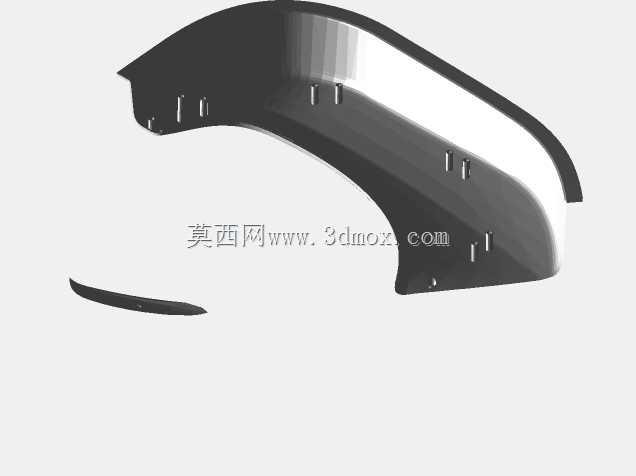

　　在安装边界设计上，所有安装点位的坐标都严格对应车身钣金上的预焊螺母与卡扣孔位，安装柱的中心距公差控制在±0.2mm以内，保证装配时的对位精度。基板的壁厚采用均匀化设计，整体壁厚保持在2.5mm，局部受力较大的安装区域壁厚做了渐变加厚处理，避免壁厚突变导致的注塑翘曲变形，同时也能控制部件的整体重量，符合汽车轻量化的设计要求。背面的加强筋布局沿着部件的应力分布方向布置，既提升了整体的结构刚性，减少部件在长期使用过程中的形变，也能在注塑过程中起到料流导向的作用，降低成型缺陷的出现概率。

　　从功能实现角度，该基板除了基础的承载安装作用，还在对应线束走向的位置预留了线束卡扣的安装位，能够规范座舱下部的线束布置，避免线束与周边运动部件干涉产生磨损，同时也能减少行车过程中线束晃动产生的异响。整个部件的结构设计完全遵循汽车内饰塑料件的设计规范，兼顾了装配工艺性、结构可靠性、使用安全性以及外观匹配要求，能够满足整车全生命周期内的使用需求。
