汽车前门塑料内饰面板结构设计

　　这款前门面板属于汽车乘员舱车门系统的内饰覆盖构件，主要应用于家用乘用车前门内侧的上部区域，承担覆盖车门内部钣金、升降机构、线束与隔音层的核心作用，同时为乘员提供手肘倚靠的接触面，集成车门扶手、开关按键安装位的基础承载结构。从实际装车场景来看，该饰件需要匹配车门钣金的焊接公差，在安装边界上预留了与车门钣金、密封条、玻璃导槽的配合间隙，边缘做了渐变的薄边处理，避免装配后出现段差或缝隙不均的问题，整体曲面完全贴合车门内板的冲压弧度，不会干涉玻璃升降的运动轨迹。

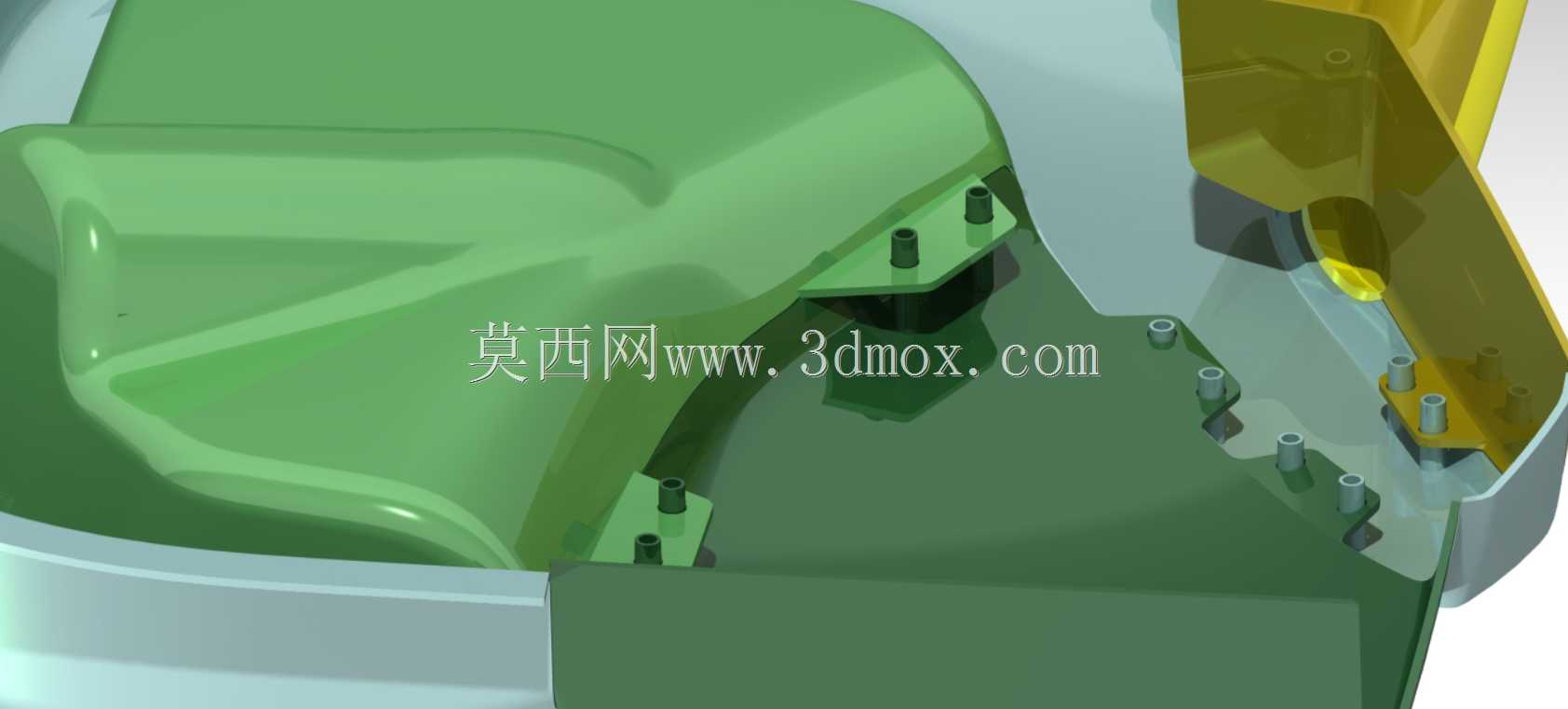

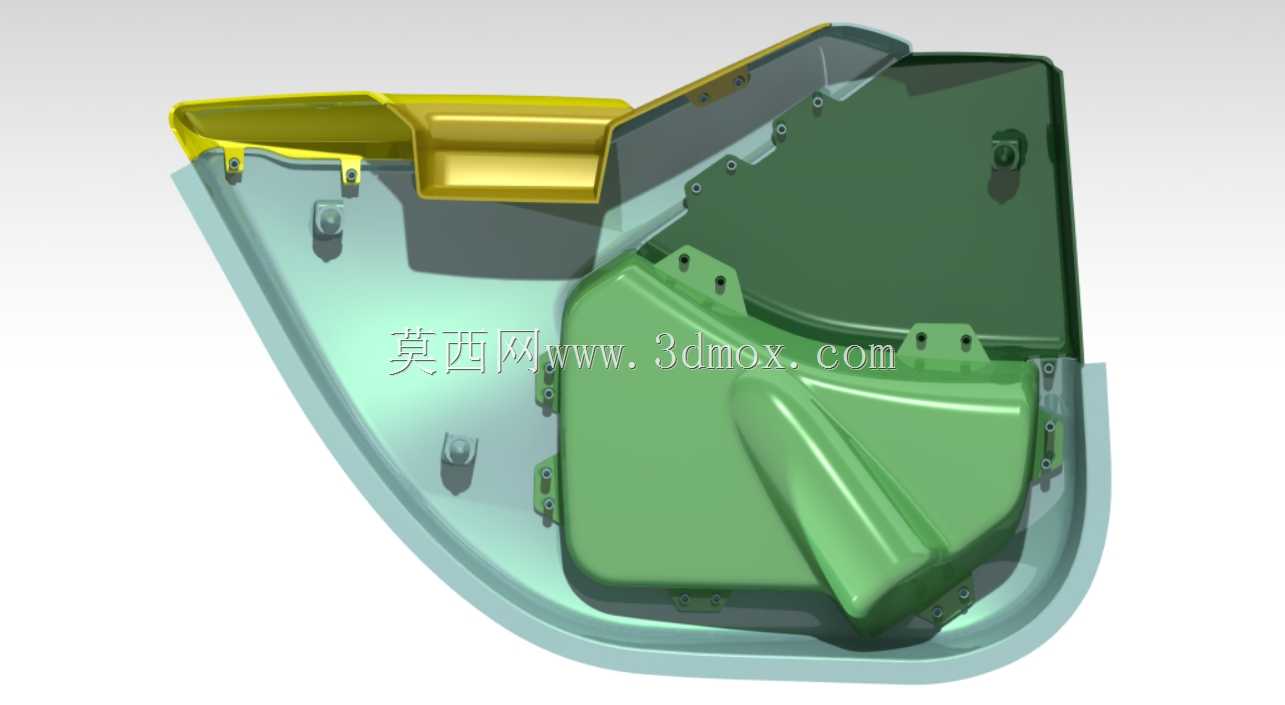

　　设计过程中优先考虑了注塑成型的工艺可行性，主体采用大弧度顺滑曲面过渡，避免出现尖锐棱角与壁厚突变的结构，防止注塑过程中产生缩痕、翘曲等成型缺陷，表面的分模线设置在饰件边缘的非可视区域，保证乘员可视面的外观完整性。饰件上部的突出结构为手肘倚靠的扶手区域，做了符合人体工学的弧度抬升，接触面的曲率经过反复调整，匹配不同身高乘员的倚靠姿态，下部的内凹区域预留了车门内拉手、玻璃升降开关、门锁按键的安装空位，背部设计了对应的卡扣安装柱与螺丝固定位，可直接与车门内板的预装支架对位卡接，不需要额外设计转接结构，能有效提升总装车间的装配效率。

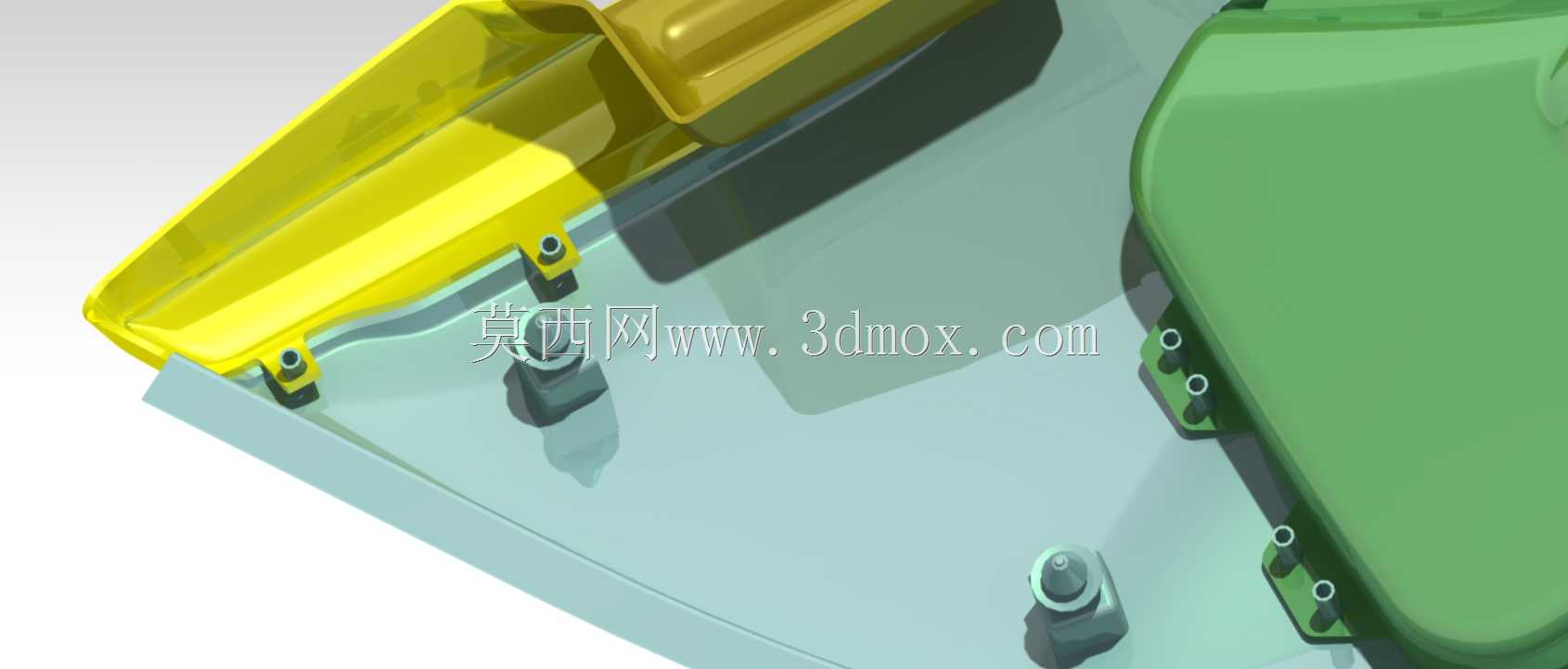

　　在功能特性上，该饰件除了基础的覆盖与承载作用，背部预留了隔音棉的粘贴区域，可配合车门内部的止振板提升车门的隔音性能，边缘的配合结构做了错位挡边设计，能避免车辆行驶过程中饰件与钣金摩擦产生异响。曲面设计上采用了多段G2连续的顺滑过渡，不同配色的区域做了隐藏式分缝，既满足内饰的分色设计需求，也不会出现积灰的卫生死角，日常擦拭清洁时没有凸起的结构阻碍。安装定位上采用了主定位销加辅助卡扣的组合固定方式，主定位销设置在饰件靠近车门铰链的一侧，控制整个饰件的安装精度，其余位置均匀分布弹性卡扣，抵消车辆使用过程中温度变化带来的塑料件形变，避免长期使用后出现饰件松动、脱落的问题。

　　从结构强度角度考虑，扶手区域的背部做了网格状加强筋设计，在不增加整体壁厚的前提下提升倚靠区域的承重能力，可承受成年人正常倚靠的载荷不会出现断裂或过度形变，卡扣安装柱的根部做了圆角过渡，避免安装时受力过大出现柱体断裂的问题。整个饰件的外轮廓完全匹配前门的内边界尺寸，上端与车窗玻璃的密封条紧密贴合，下端与车门下饰板的压边配合，前后端分别对应A柱下饰板与B柱饰板的对接位置，所有对接边都做了对应的斜度配合，保证不同内饰件装配后的缝隙均匀一致，不会出现错位或干涉的情况。
