传感器配套蝶形安装固定支架结构

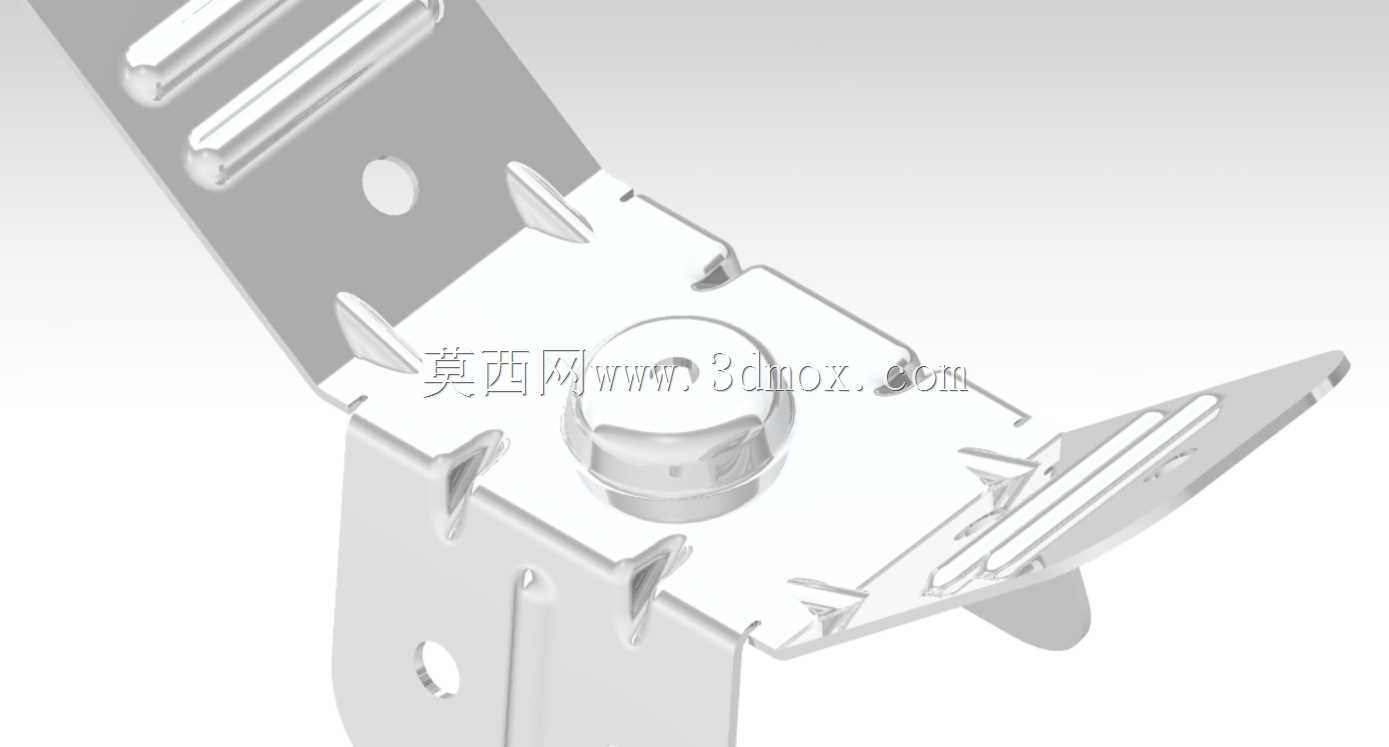

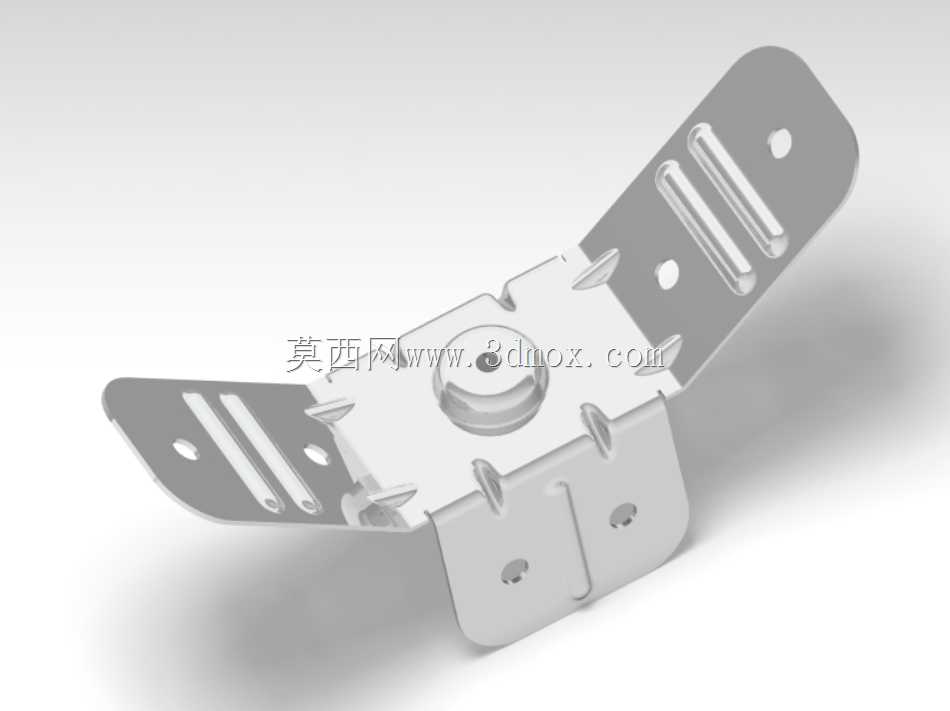

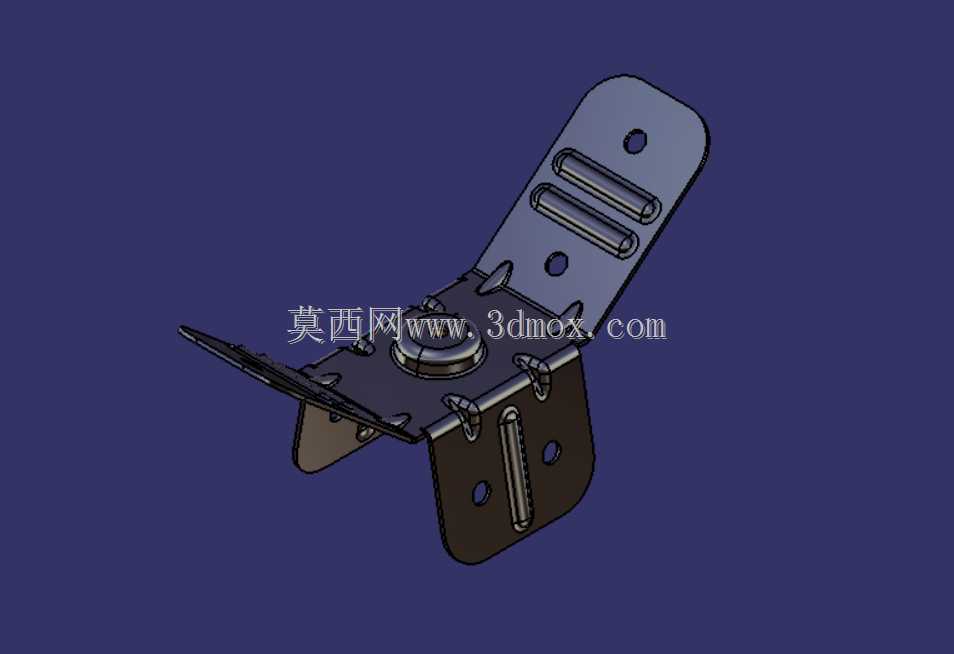

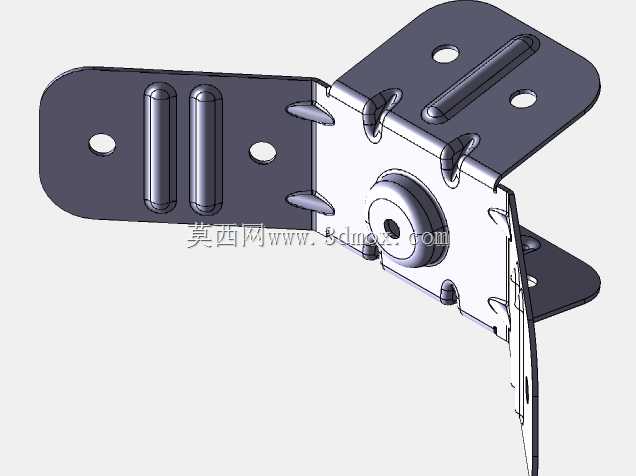

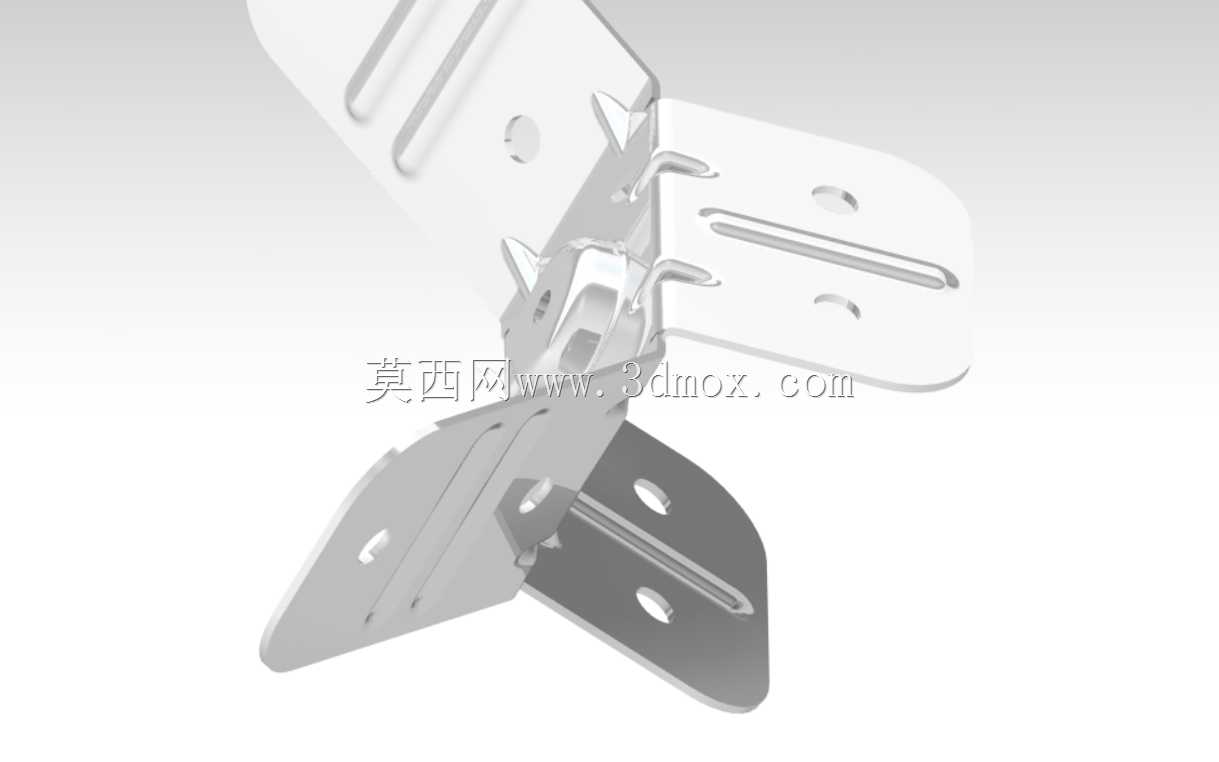

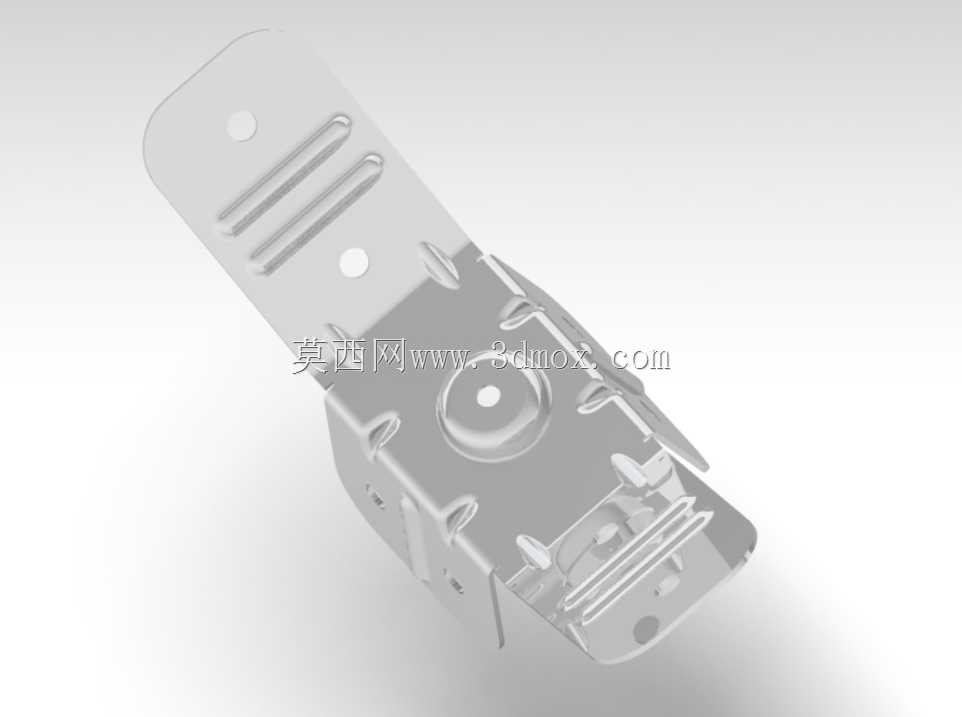

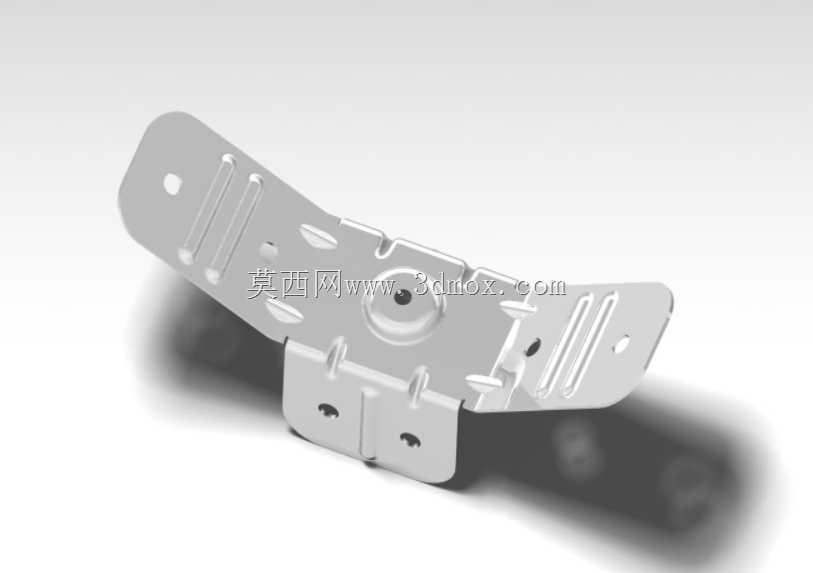

　　这类蝶形支架多用于工业传感检测场景的安装固定环节，常见于自动化产线的位置检测、设备运行状态监测点位，用来承托固定接触式或非接触式传感元件，避免传感器直接安装在设备本体上带来的振动干扰、位置偏移问题，同时能预留足够的接线与调试空间，适配不同安装面的固定需求。从结构设计来看，整体采用钣金冲压折弯成型工艺，主体中部的凸起定位结构刚好可以卡入传感器底部的定位槽，限制传感器的周向转动，不需要额外设计防转销结构，靠钣金成型的型面就能实现定位，减少装配时的零件数量。两侧延伸的翼板上开有长条形调节孔，安装时可以根据实际检测点位的需求，在一定范围内调整传感器的前后位置，不需要重新加工安装孔，适配现场调试时的位置微调需求，

　　长孔的宽度匹配常用的M4安装螺丝，孔边做了去毛刺处理，避免安装时刮伤螺丝镀层或者操作人员手部。翼板末端的小圆孔是辅助固定孔，当支架调整到合适位置后，可以在这个孔位加装固定螺丝，分担长孔的受力，避免设备长期运行产生的振动导致支架移位，提升长期使用的稳定性。支架底部的两个折弯支脚是主要的承载面，支脚上的圆孔用来将整个支架固定在设备机架或者安装基板上，折弯角度控制在90度±0.2度，保证安装后支架的安装面与设备基准面平行，避免传感器安装后出现检测角度偏差。设计时充分考虑了钣金加工的工艺性，所有折弯处都预留了合适的折弯半径，没有出现锐角折弯导致的板材开裂风险，型面上的冲压凸起采用一体成型，没有额外的焊接工序，减少焊接变形带来的尺寸误差，

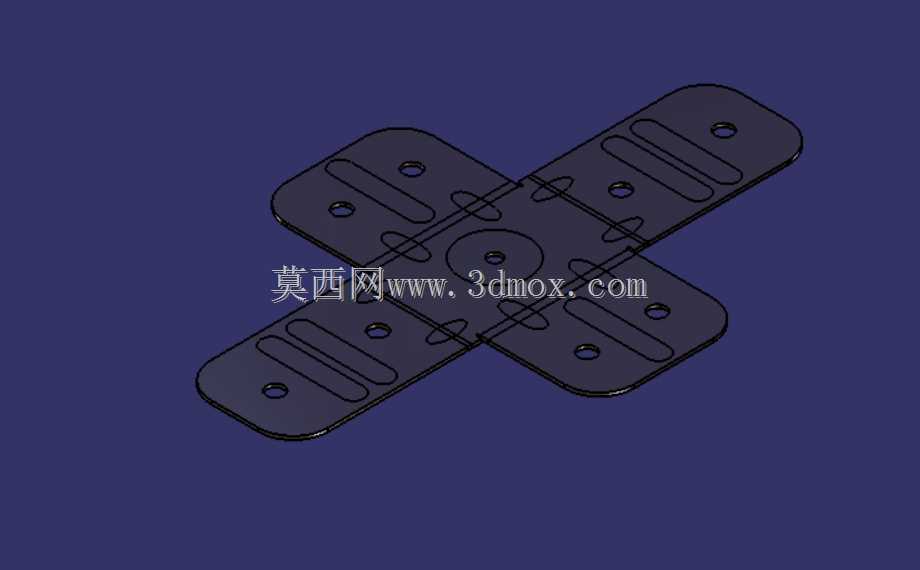

　　整体成型后不需要二次机加工就能满足装配精度要求。安装边界方面，支架整体展开尺寸适配常用的1.5mm厚度冷轧钢板冲压，成型后整体占用的安装空间较小，不会和周边的管线、运动部件产生干涉，两侧翼板的长度经过优化，既保证了足够的调节行程，又不会因为伸出过长导致支架刚性不足，在承受传感器重量以及常规设备振动的情况下，形变量控制在0.1mm以内，不会影响传感器的检测精度。这类支架的结构通用性较强，除了适配特定型号的传感器之外，也可以通过更换中部的定位衬套，适配不同底部尺寸的同类传感元件，减少同类型安装场景的重复设计工作量，在小型自动化设备、仪器仪表内部的传感安装点位都能适用。
