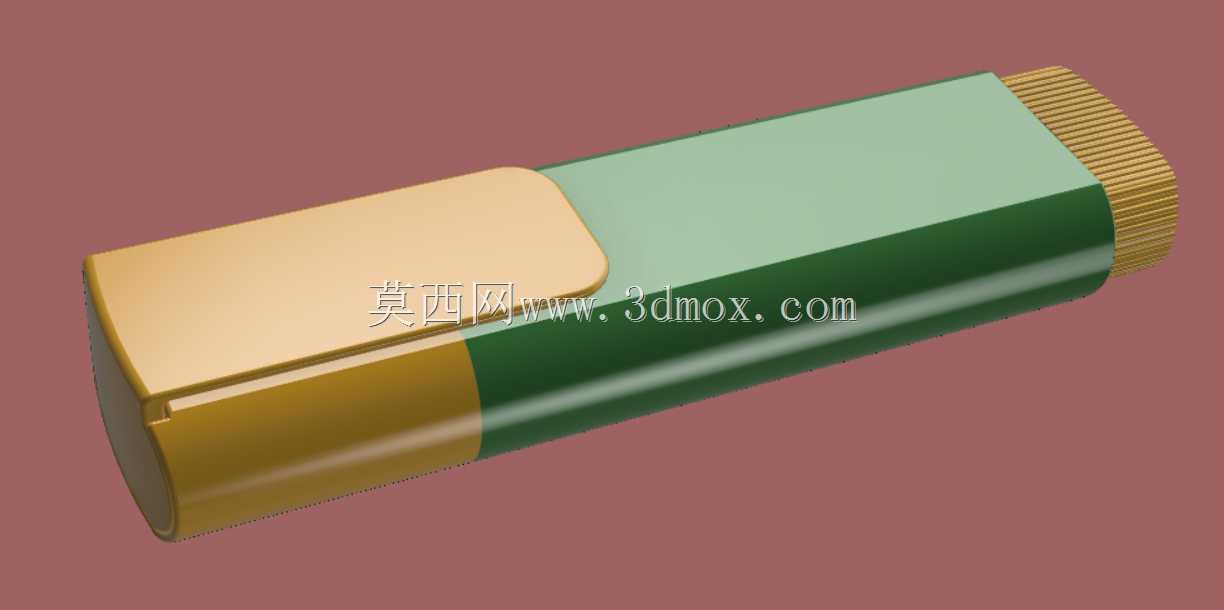

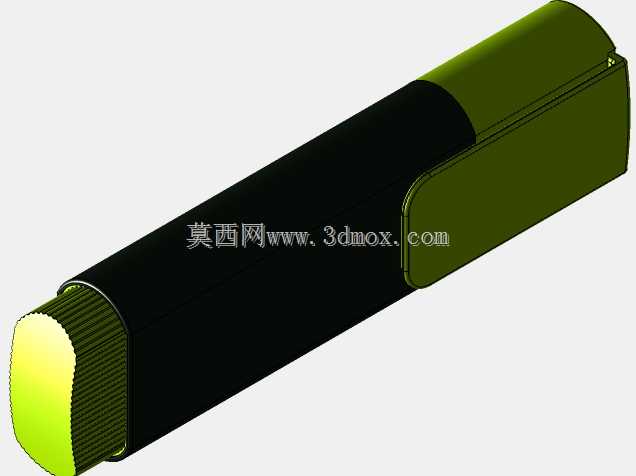

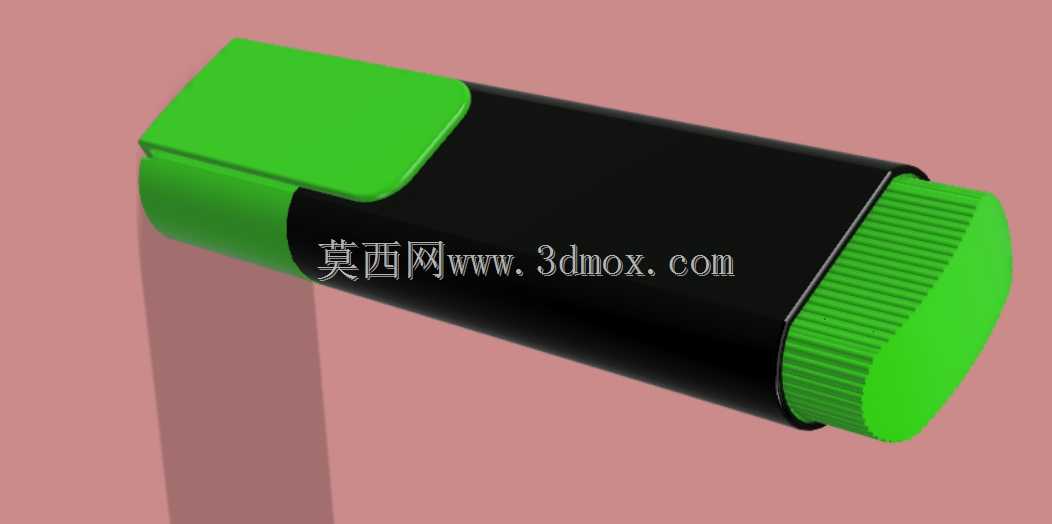

荧光笔结构拆解三维设计模型

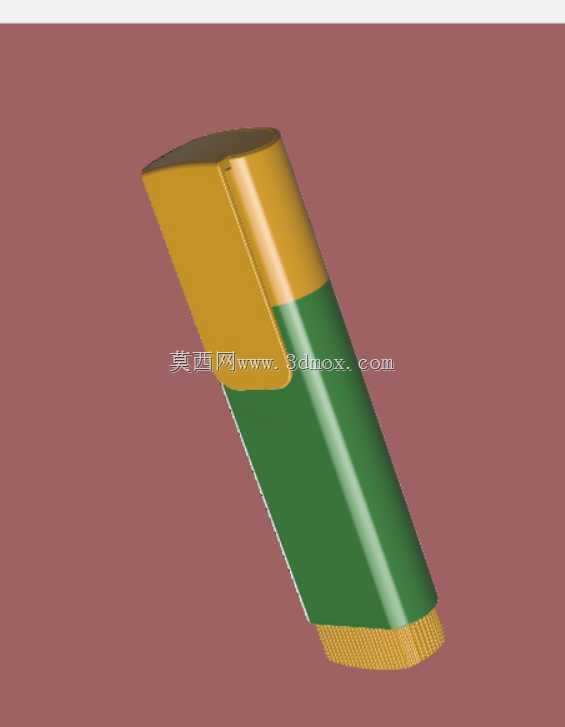

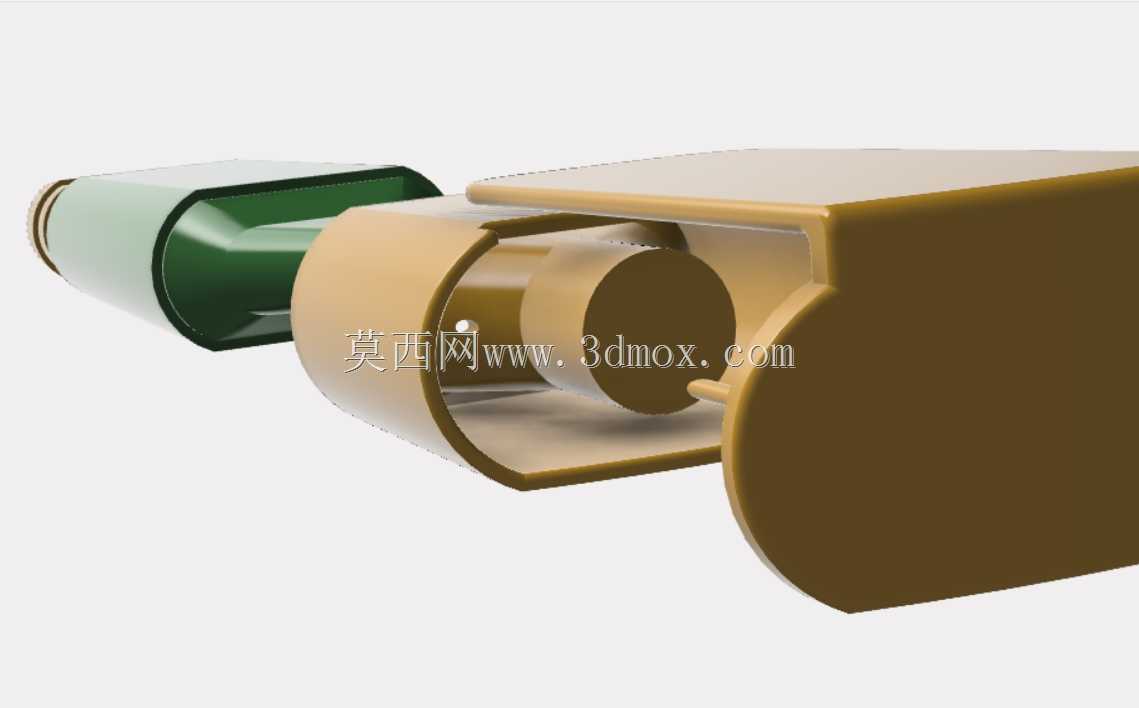

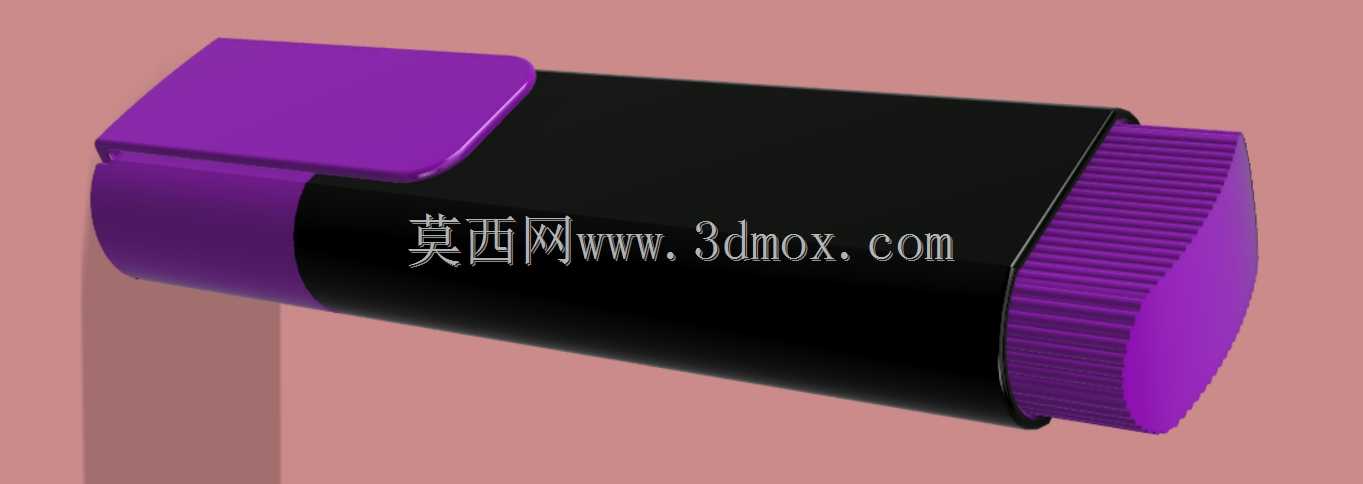

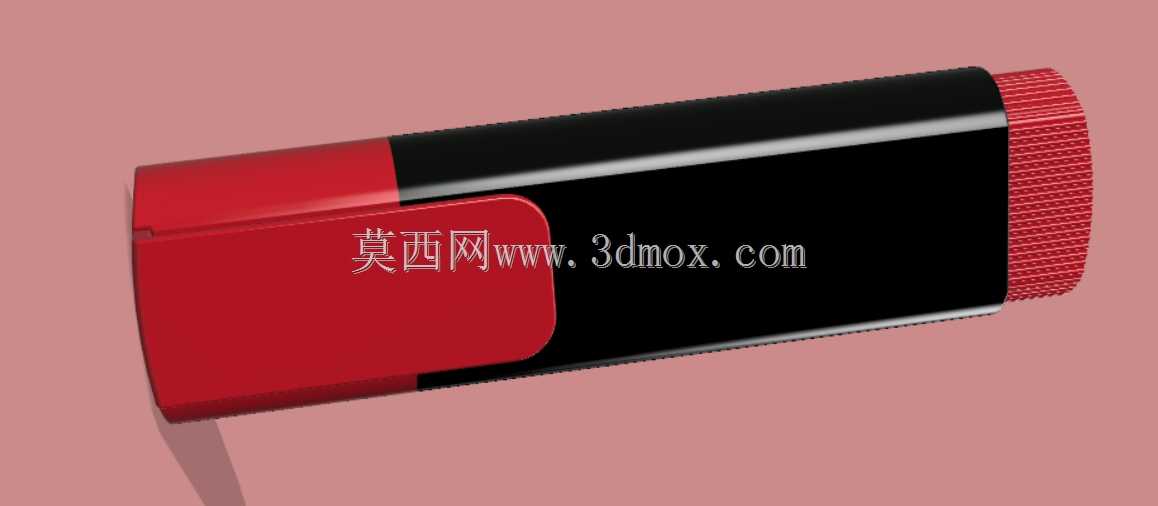

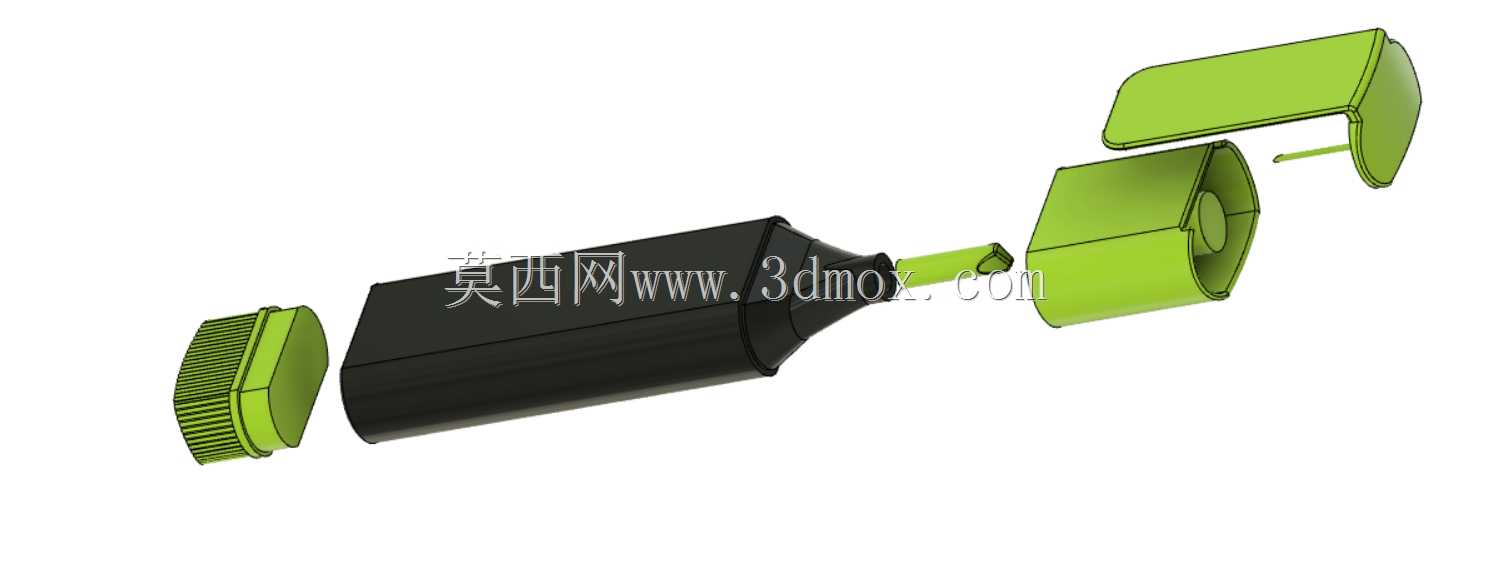

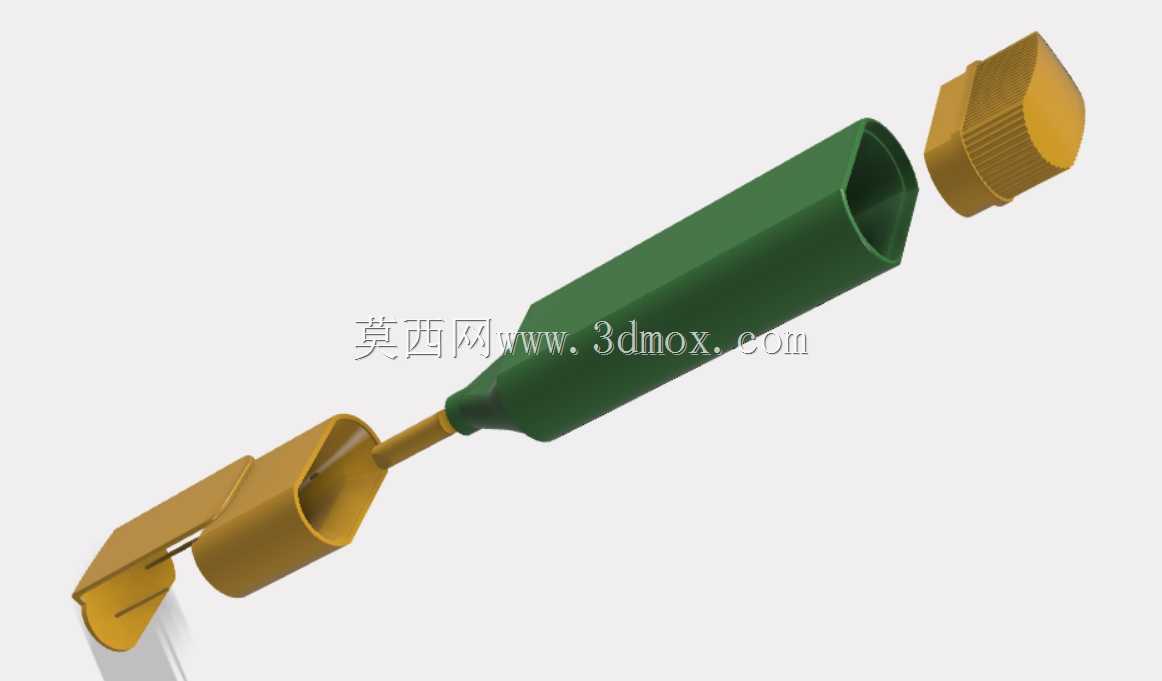

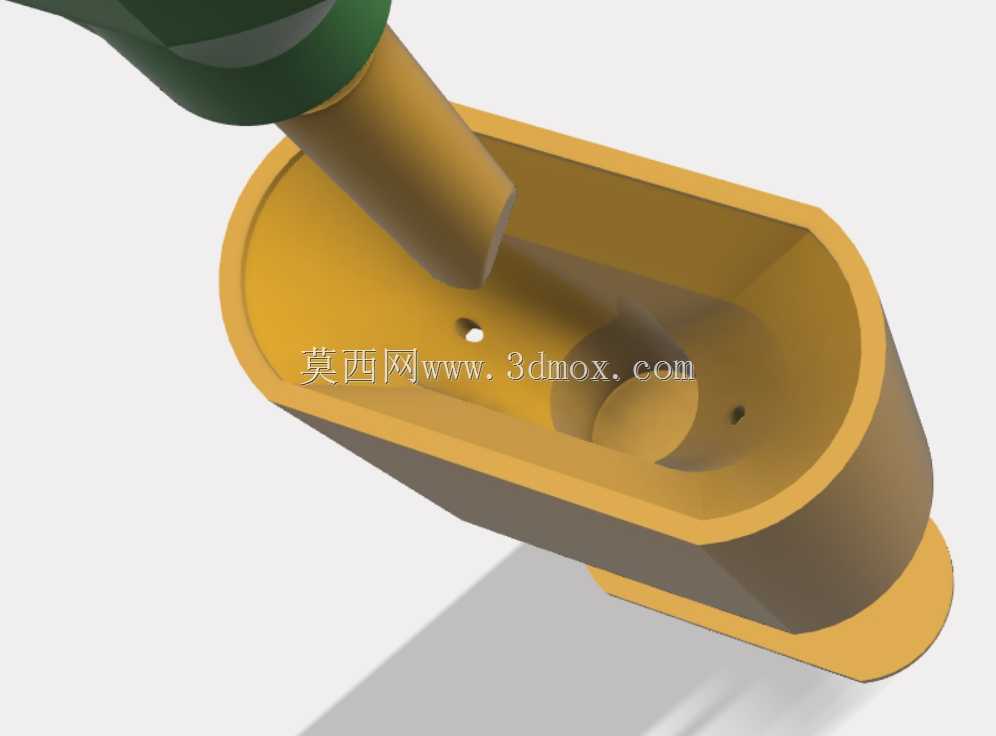

　　该模型完整还原了荧光笔的全部分装零部件结构，从爆炸视图可清晰看到各组件的装配逻辑与配合边界，整体结构围绕手持书写的核心使用场景设计，笔身主体采用多边形截面造型，区别于常规圆形笔杆，握持时可增加手指与笔身的接触摩擦力，长时间标记作业时不易打滑，笔身长度适配成年人手掌握持尺寸，直径控制在单手握持舒适区间，无需额外加装防滑套即可满足日常标记使用需求。从结构拆分来看，笔帽部分设计有侧向卡扣凸起，与笔身端部的卡槽形成过盈配合，插拔力度控制在单手握持即可轻松操作的区间，同时笔帽内侧设置有密封筋条，扣合后可包裹笔头位置的储墨棉芯，减少溶剂挥发，延长荧光笔的存放使用寿命。笔头组件部分分为纤维笔头、笔头固定座两个核心零件，

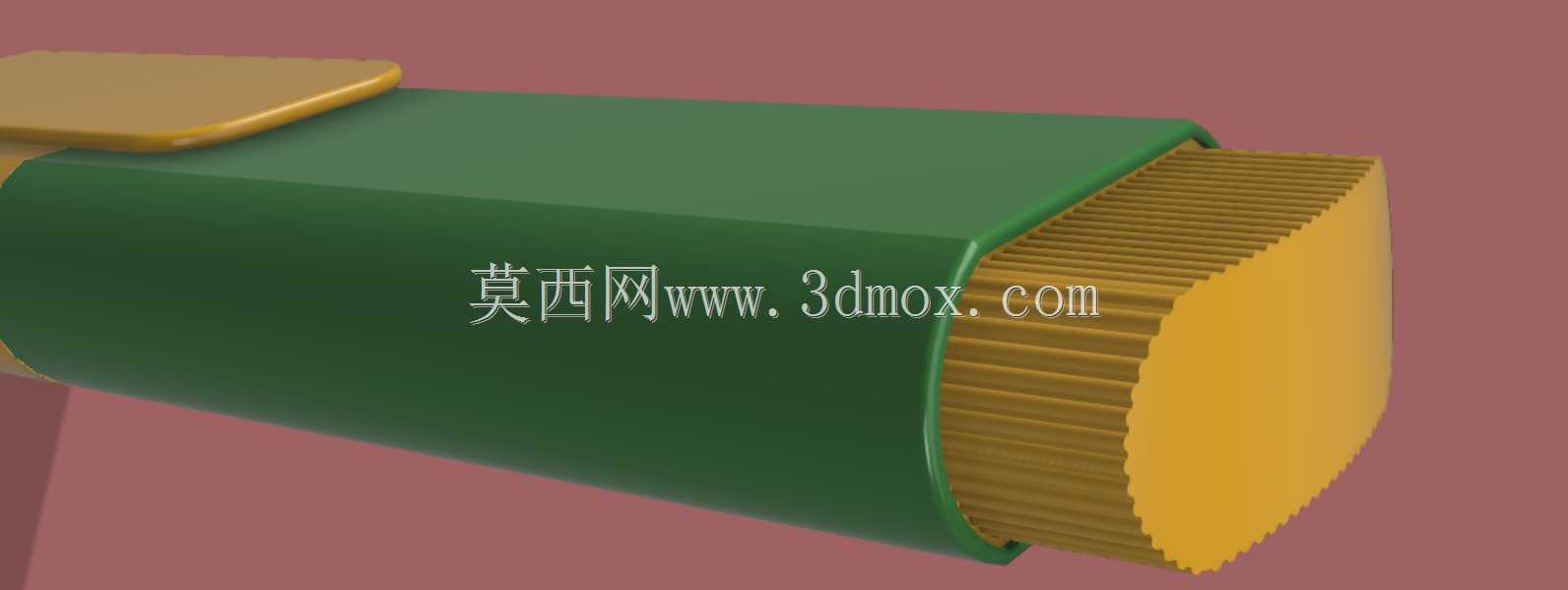

　　固定座与笔身前端的内孔采用间隙配合加定位筋的结构，装配后可限制笔头的周向转动与轴向窜动，避免标记过程中笔头回缩或偏移，影响划线精度。尾盖部分与笔身尾部采用卡扣式连接，内部预留有储墨棉芯的安装腔体，腔体尺寸与常规荧光笔储墨棉的通用规格匹配，可直接适配市面通用的替换棉芯，降低后续耗材替换的适配成本。各塑料零部件的壁厚设计均匀，过渡位置均设置有合理的脱模斜度与圆角，避免注塑生产时出现缩痕、填充不足等缺陷，零件之间的配合间隙控制在塑料件装配的合理公差范围内，既不会出现装配后松动晃荡的问题，也不会因过盈量过大导致装配困难。该结构设计可直接用于文具类产品的结构验证、注塑模具开模参考，也可作为手持类产品结构设计的参考案例，帮助设计人员理解小型手持文具的装配逻辑、壁厚控制、配合公差选取等工程细节，在实际产品开发阶段可直接基于该模型调整尺寸、修改外观曲面，缩短前期结构设计的周期。
