精密手动平口台虎钳三维结构设计

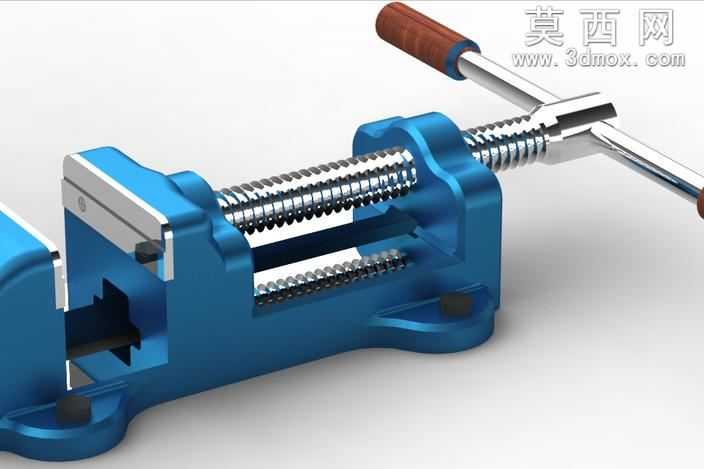

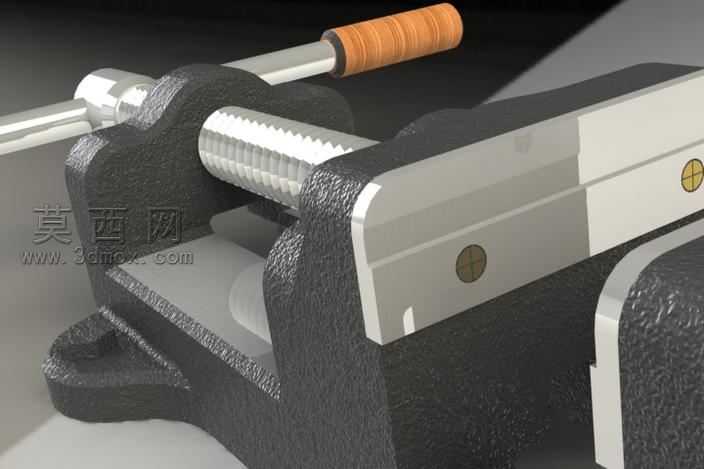

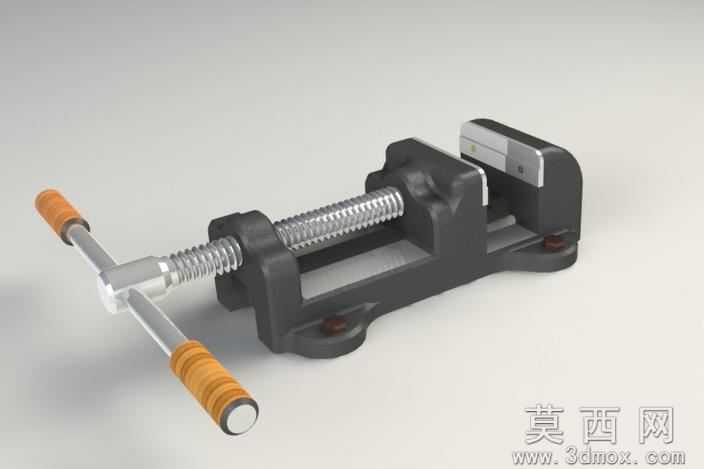

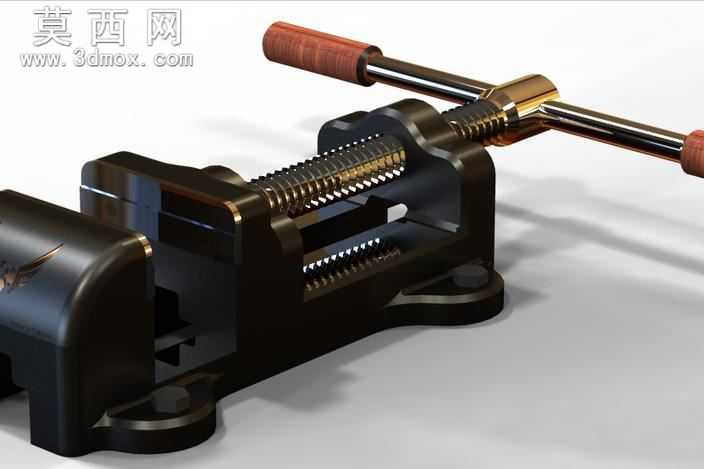

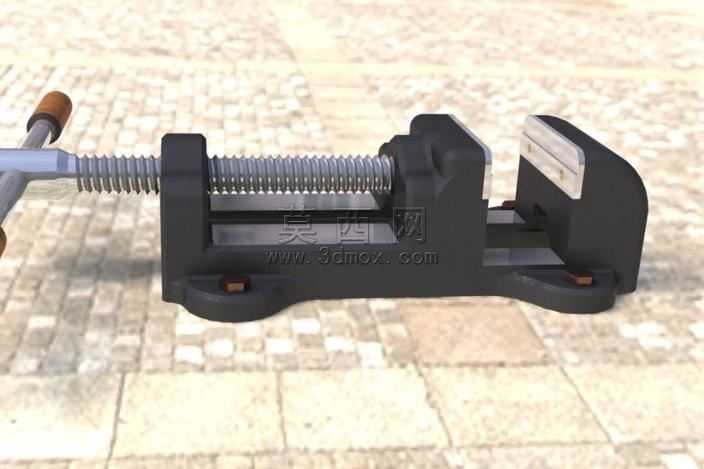

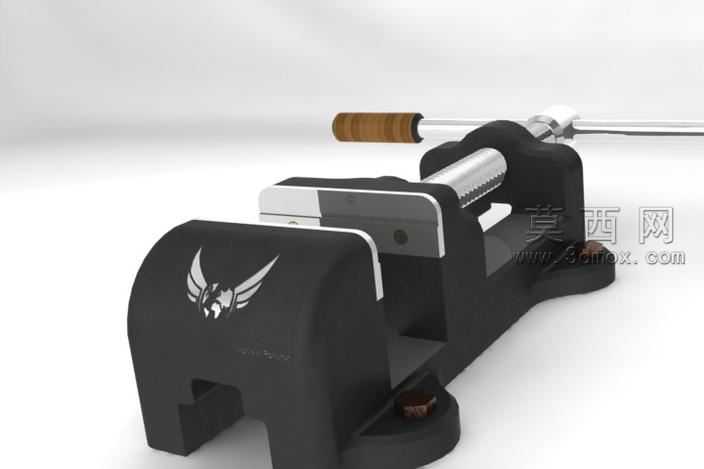

本作品为手动平口台虎钳的三维参数化建模设计，整体采用SolidWorks平台完成全参数化建模与装配校验，完整还原了台虎钳的核心传动与夹紧结构。建模过程中首先对固定钳身进行基准定位，采用拉伸、切除、圆角等基础特征构建钳身的主体轮廓，针对钳身底部的安装孔、导轨滑槽等配合部位严格按照通用五金配件的公差标准进行尺寸约束，保证后续活动钳身的滑动配合精度。活动钳身部分通过与固定钳身的导轨面建立重合、平行等装配约束，实现沿钳身轴向的平稳滑动，钳口部位单独建模并预留了防滑齿纹结构，同时设计了可更换钳口板的安装孔位，还原了实际产品中钳口磨损后可快速替换的实用结构。核心传动丝杆部分采用螺旋扫描特征完成梯形螺纹的建模，与活动钳身内部的螺母套建立螺旋配合约束，模拟真实工况下旋转手柄带动丝杆转动、进而驱动活动钳身开合的运动逻辑，手柄部位的防滑握把采用橡胶材质模拟，表面添加滚花纹理提升视觉真实感。渲染阶段针对不同部件分配对应材质：钳身主体采用蓝色喷塑金属材质，调整金属粗糙度与反光度参数还原工业铸件的哑光质感；丝杆、光杆等传动部件采用抛光不锈钢材质，添加轻微的磨损痕迹提升真实度；手柄握把采用棕红色硬质橡胶材质，调整漫反射颜色与凹凸贴图模拟木质或胶木的握持质感。整体装配完成后进行了全局干涉检查，验证了丝杆全行程运动过程中各部件无碰撞、无卡滞，钳口闭合状态下平行度误差控制在合理范围内，完全符合钳工夹持工件的实际使用需求。设计过程中充分考虑了台虎钳的实际使用场景，在保证结构强度的前提下对钳身非受力部位做了合理的轻量化处理，底部安装座预留了与工作台连接的螺栓孔位，可直接适配标准钳工台的安装尺寸，整体模型结构完整、参数可编辑，可作为工装夹具设计的参考案例，也可用于机械原理教学中螺旋传动机构的演示素材。
