手动螺杆式精密平口夹持虎钳

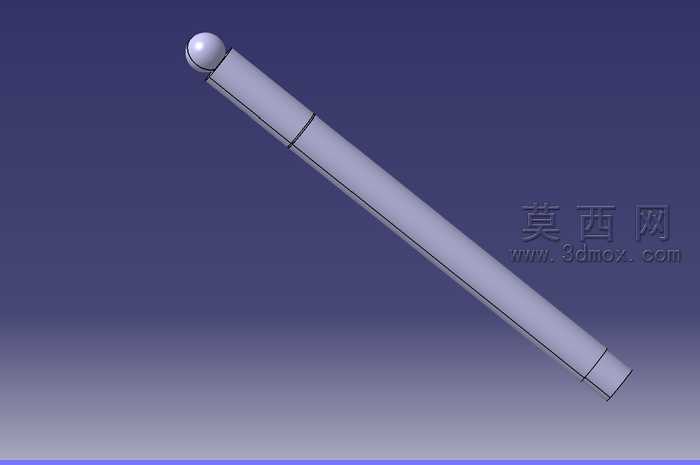

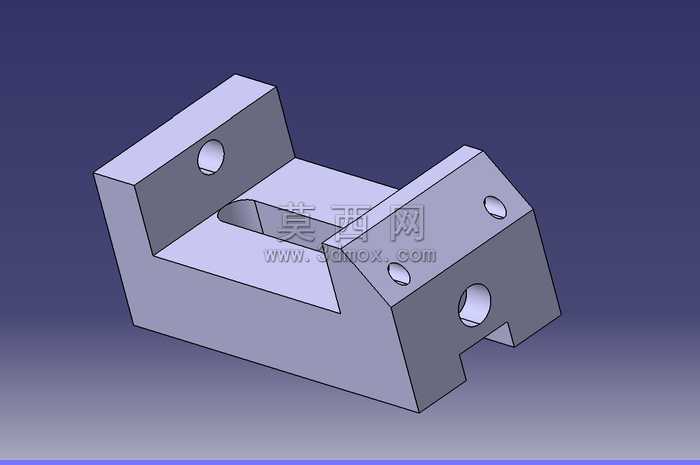

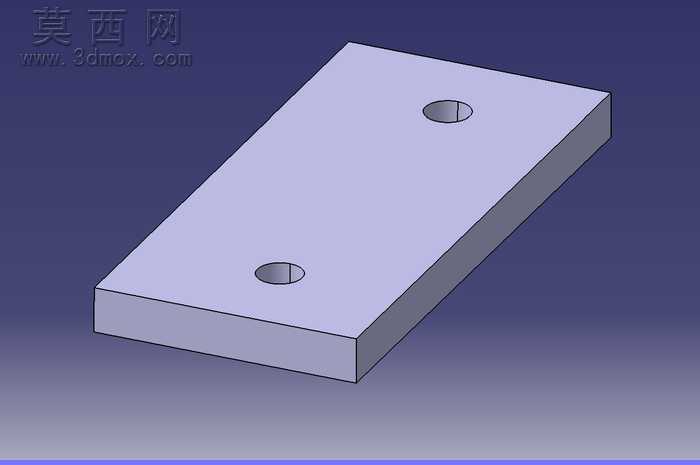

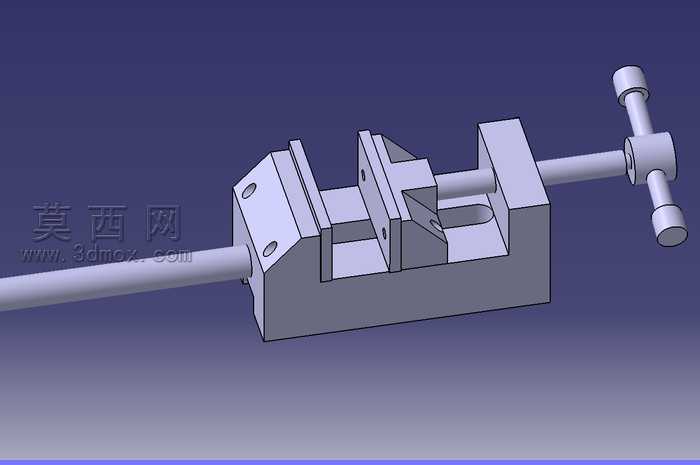

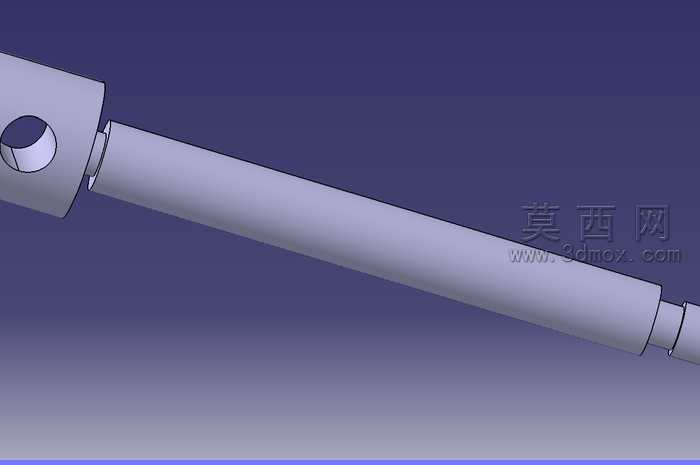

本作品为手动螺杆驱动式精密平口虎钳三维模型，整体采用模块化参数化建模思路完成，在三维建模过程中严格遵循机械加工工装的实际尺寸比例与装配逻辑，对虎钳的固定钳身、活动钳口、传动螺杆、T型转动手柄、导向滑轨、定位安装孔等核心结构均做了1:1比例的精细化还原。建模阶段首先绘制固定钳身的二维草图，通过拉伸、切除等基础特征命令构建钳身的主体基体，对钳身底部的安装定位孔、导向滑槽做了精准的尺寸约束，保证后续活动钳身的滑动行程符合实际使用需求。活动钳口部分单独建模，其夹持工作面设计有V型定位槽结构，可同时适配方形工件与轴类圆形工件的夹持需求，钳口与钳身的连接部位做了贴合面的公差配合设计，保证装配后无多余晃动间隙。传动螺杆采用梯形螺纹特征建模，与活动钳身内部的螺母套形成螺旋传动副，建模时还原了螺纹的牙型角、导程等关键参数，同时对螺杆端部与固定钳身的轴向定位结构做了细节刻画，保证螺杆转动时仅做周向旋转不发生轴向窜动。T型手柄部分与螺杆尾部采用方榫连接结构建模，还原了实际装配中的防转配合设计，手柄两端的转动握把做了圆角过渡处理，符合实际操作的人机工程学设计。材质渲染阶段，整体钳身采用铸铁哑光金属材质，表面添加了细微的铸造肌理质感，传动螺杆与手柄部分采用镀铬亮面金属材质，通过不同的粗糙度、金属度参数区分不同零部件的材质特性，渲染时采用侧上方主光源搭配环境补光的布光方案，清晰展现虎钳各部件的结构层次与装配关系，同时对活动钳口的开合行程做了运动仿真约束，可直观演示虎钳的夹持动作逻辑。整个模型的结构设计完全贴合实际钳工虎钳的工作原理，各零部件之间的装配约束关系准确，无干涉错位问题，可用于工装设计参考、机械教学演示等场景。
