手摇式螺杆夹紧台钳三维结构设计

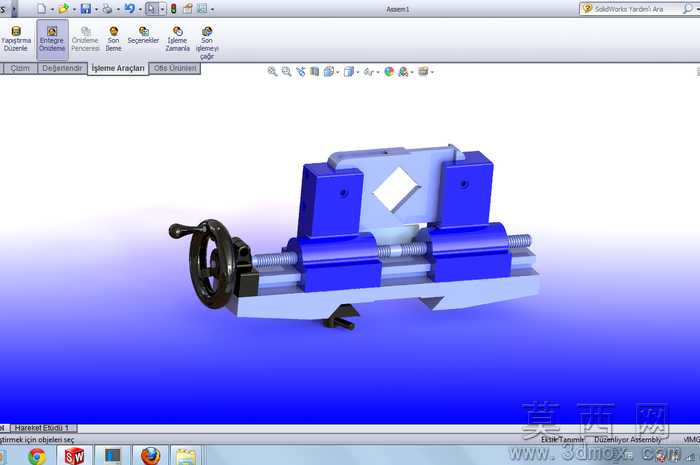

本作品为手摇式螺杆夹紧台钳的三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械工装夹具的设计规范，完整还原了手动台钳的全部功能结构。建模阶段采用自底向上的装配设计思路，首先完成单个零件的参数化建模：针对手轮部件，通过旋转特征生成轮体基础轮廓，再通过圆周阵列完成握柄结构的排布，保证手轮的操作握持结构符合人机工程要求；针对传动螺杆，采用螺旋线扫描生成精准的传动螺纹特征，同时对螺杆两端的轴颈、限位台阶做了细节还原，保证螺杆转动时的轴向限位与传动精度匹配；针对两侧的夹紧座，通过拉伸、切除特征完成夹具体的主体结构，预留出菱形工件的定位装夹空间，同时在夹具体底部设计了与导轨底座配合的滑动卡槽，保证夹块移动时的直线度。底座部分采用一体化建模思路，通过拉伸生成导轨主体，底部增设定位支撑脚结构，模拟台钳在工作台面的安装固定形态。材质与渲染阶段，对不同功能部件做了差异化材质赋予：夹具体、滑动座等受力结构件赋予深蓝色金属漆材质，模拟工业台钳的喷塑防护表层；传动螺杆、手轮转轴等传动部件赋予抛光金属材质，还原机加工金属件的金属光泽；手轮握柄部分赋予黑色硬质工程塑料材质，区分操作部件与结构部件的视觉差异；底座导轨部分赋予浅灰蓝色金属材质，还原铸铁底座的磨砂质感。渲染时采用渐变蓝色背景，搭配柔和的顶光与侧光组合，清晰呈现各部件的装配关系与结构细节，避免阴影遮挡关键结构。结构设计上，该台钳采用螺杆正反转带动两侧夹块同步对向移动的夹紧逻辑，通过手轮输入扭矩，经螺杆传动转化为夹块的直线夹紧力，中间预留的菱形定位槽可适配对应外形工件的快速定位装夹，整体结构无冗余设计，完全符合手动工装夹具的实用功能逻辑，各零件间的装配间隙、配合关系均按照实际机械装配公差做了模拟设置，可直观呈现台钳的装夹动作原理与整体结构组成。
