大脚越野怪物卡车结构设计方案

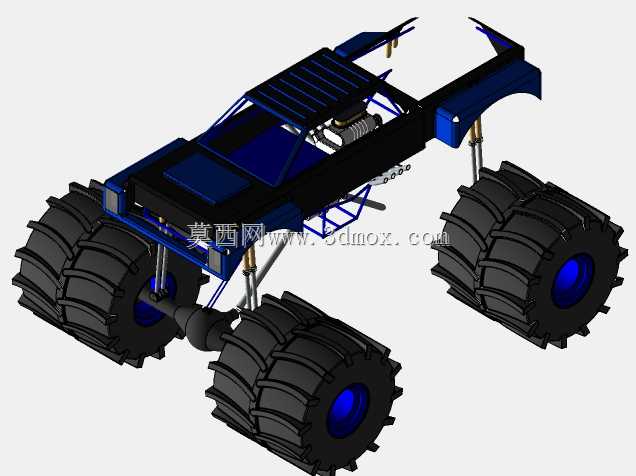

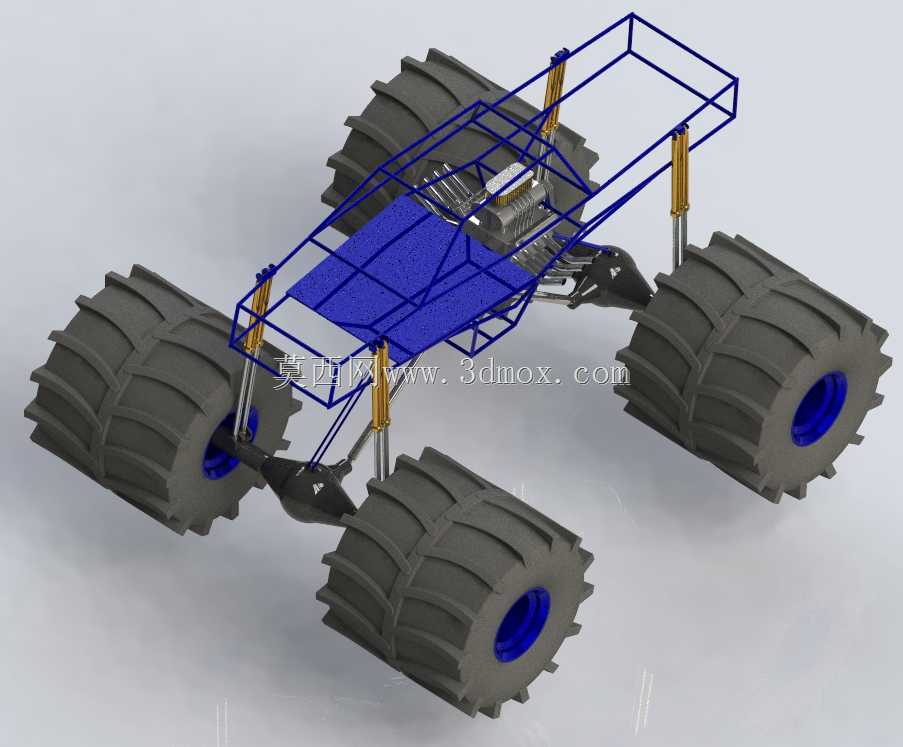

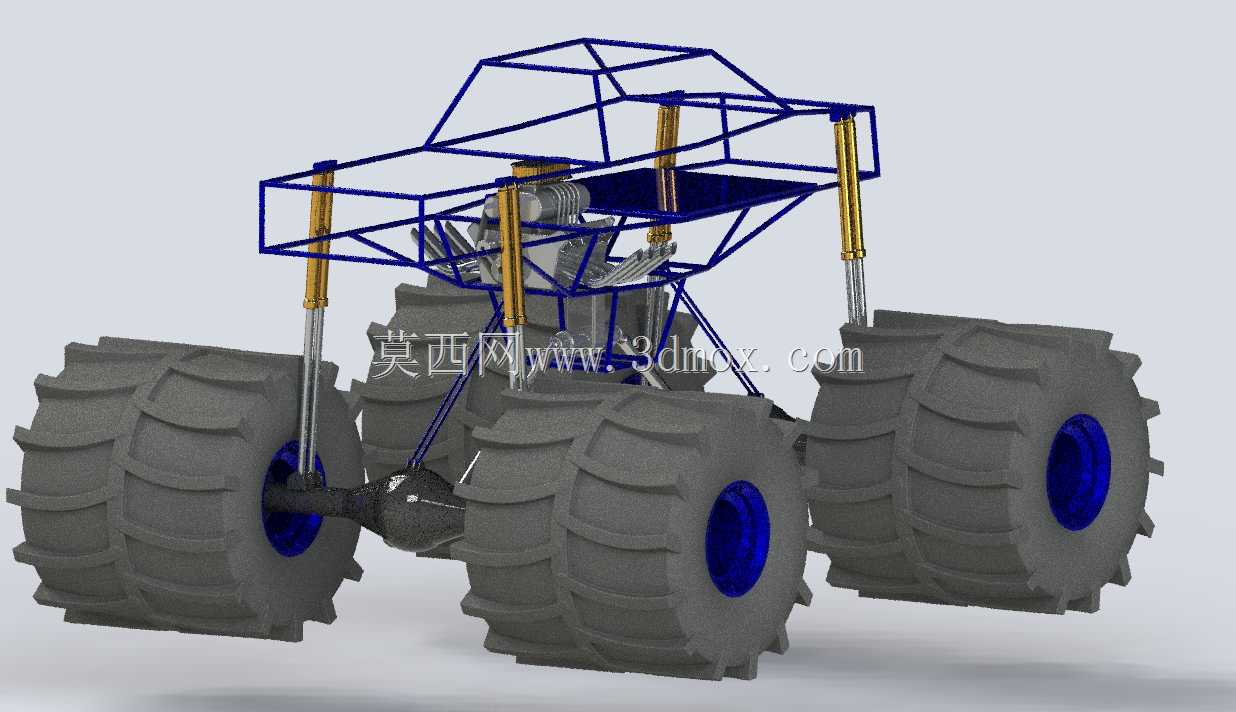

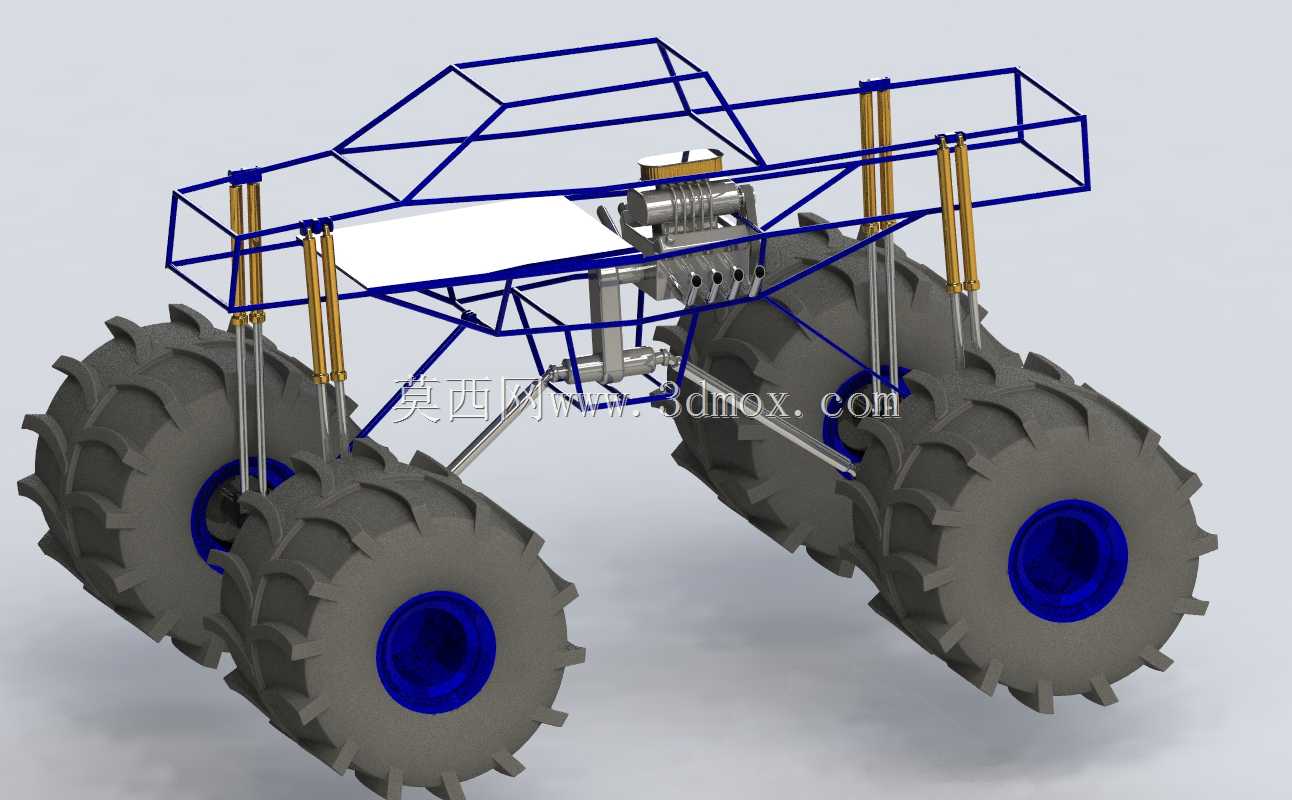

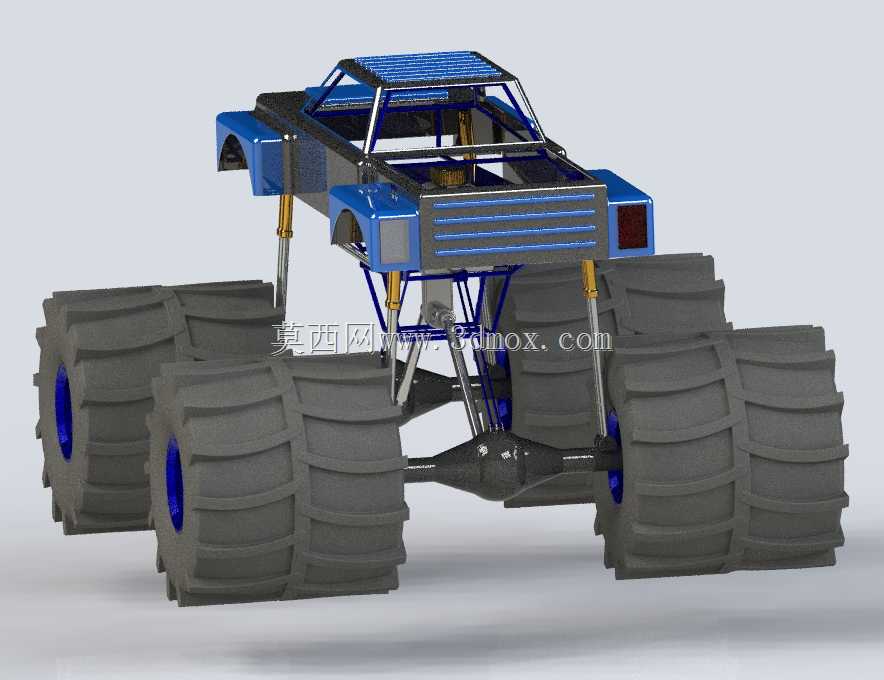

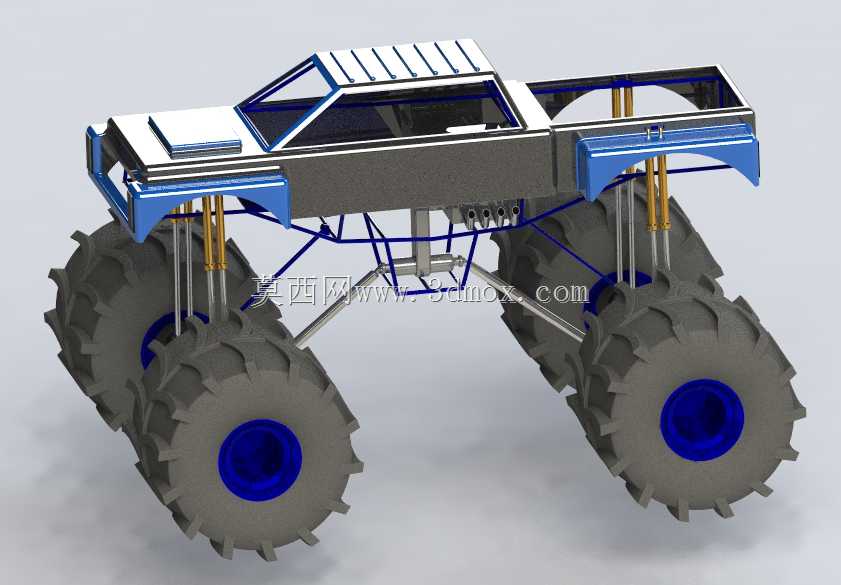

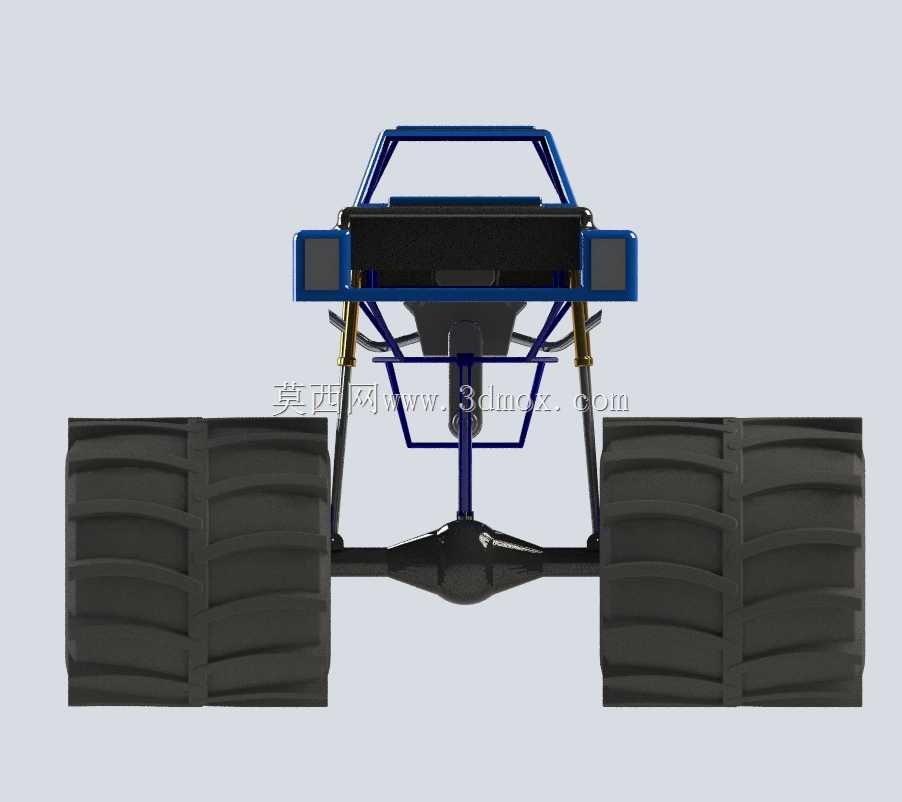

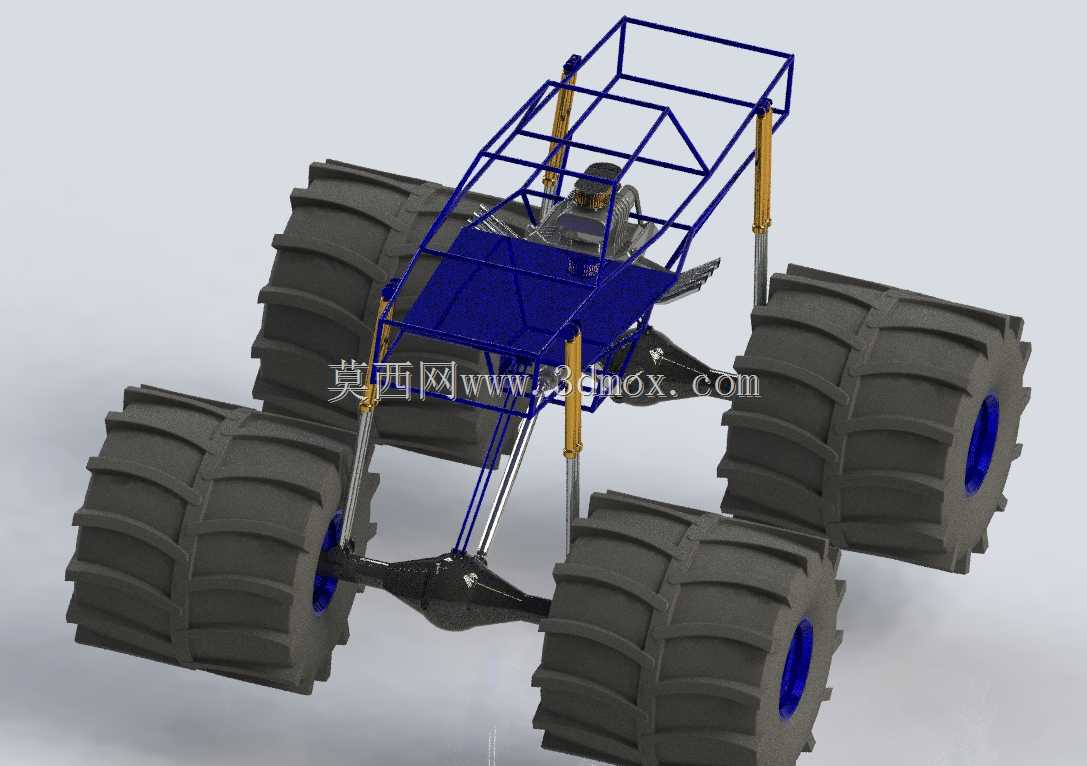

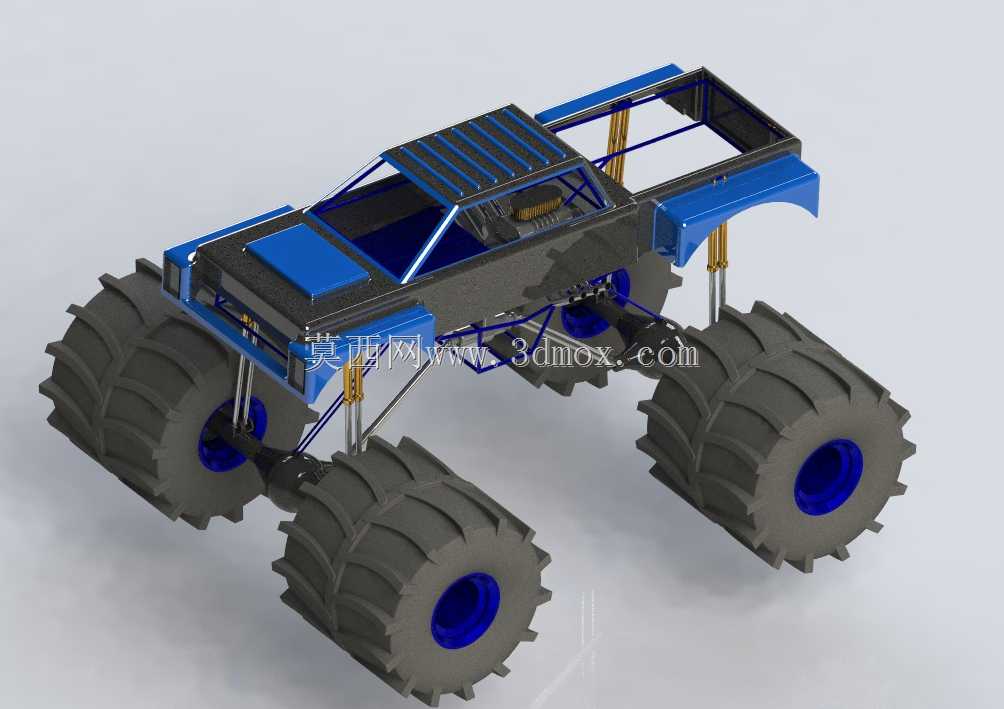

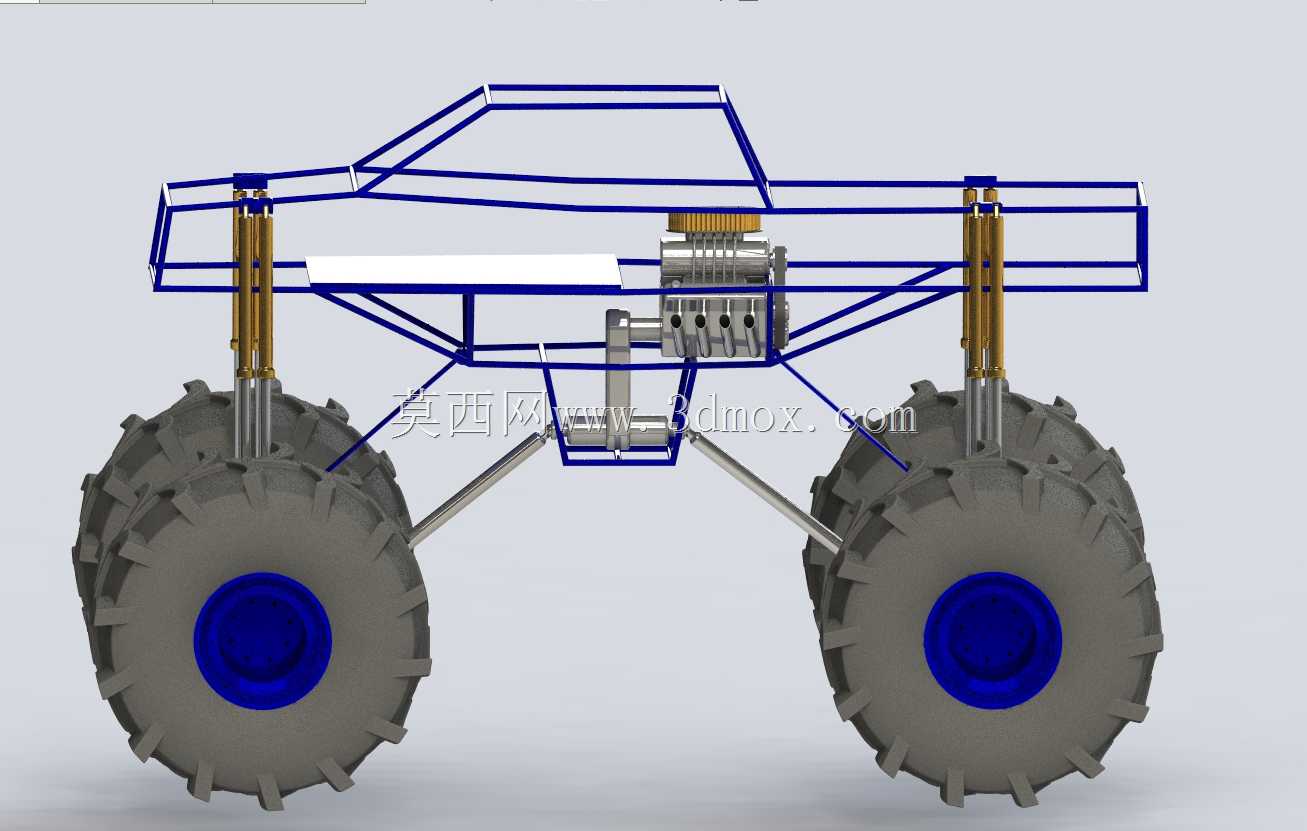

　　这款大脚怪物卡车的结构设计，核心围绕非铺装路面的高通过性需求展开，整体采用管阵式非承载车架作为承载基体，区别于普通民用皮卡的冲压车架，管架结构能在极端跳跃、侧倾工况下分散应力，避免局部应力集中导致的车架开裂，适配越野赛事、特技展演这类对车身抗扭强度要求极高的应用场景。从设计逻辑上看，整车的尺寸边界优先匹配大行程悬挂与超大直径越野轮胎的布置需求，轮距与轴距的设定充分考虑了飞跃落地时的稳定性，宽轮距设计能大幅降低侧翻阈值，配合长行程螺旋弹簧与双向阻尼减震器的布置，每个车轮都拥有独立的上下跳动行程，在面对乱石堆、陡坡、浅滩这类复杂地形时，能保证轮胎尽可能贴合地面，维持驱动力输出的连续性。车身覆盖件采用分段式模块化设计，

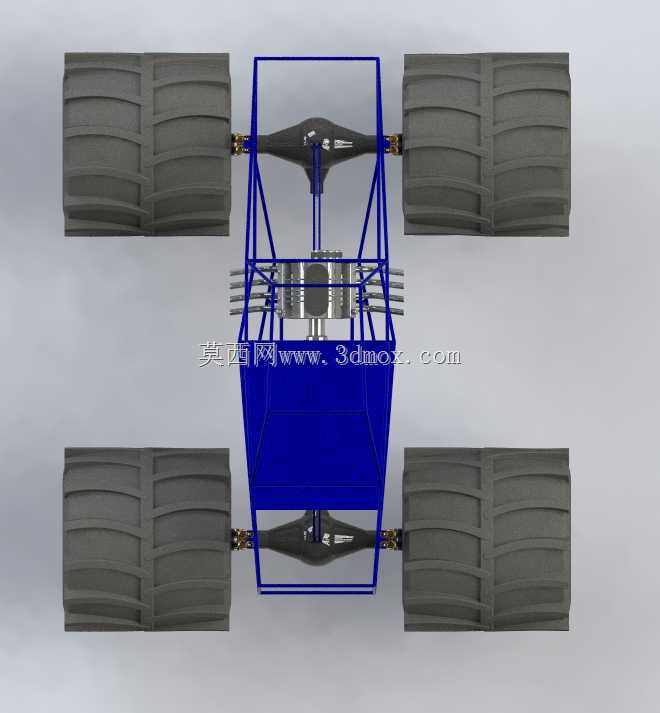

　　轮拱区域预留了足够的轮胎跳动间隙，避免大行程压缩时轮胎与轮拱发生运动干涉，裸露的管架结构既可以作为防滚架在车辆翻滚时为内部预留安全生存空间，也能降低整车整备质量，提升动力重量比。轮胎部分采用深胎纹、大接地面积的越野专用胎设计，胎块高度远大于普通越野轮胎，在松软沙地、泥地环境下能有效嵌入地面获得抓地力，蓝色轮毂采用轻量化高强度结构设计，与轮边传动结构的安装接口做了强化处理，能承受大扭矩输出与落地冲击带来的载荷。转向系统的布置预留了足够的转向角度，配合大尺寸轮胎的接地特性，缩小了整车的转弯半径，提升了狭窄越野路段的操控灵活性。整车的动力总成安装位采用居中布置的设计思路，将重量集中在车辆几何中心附近，优化前后轴荷分配，

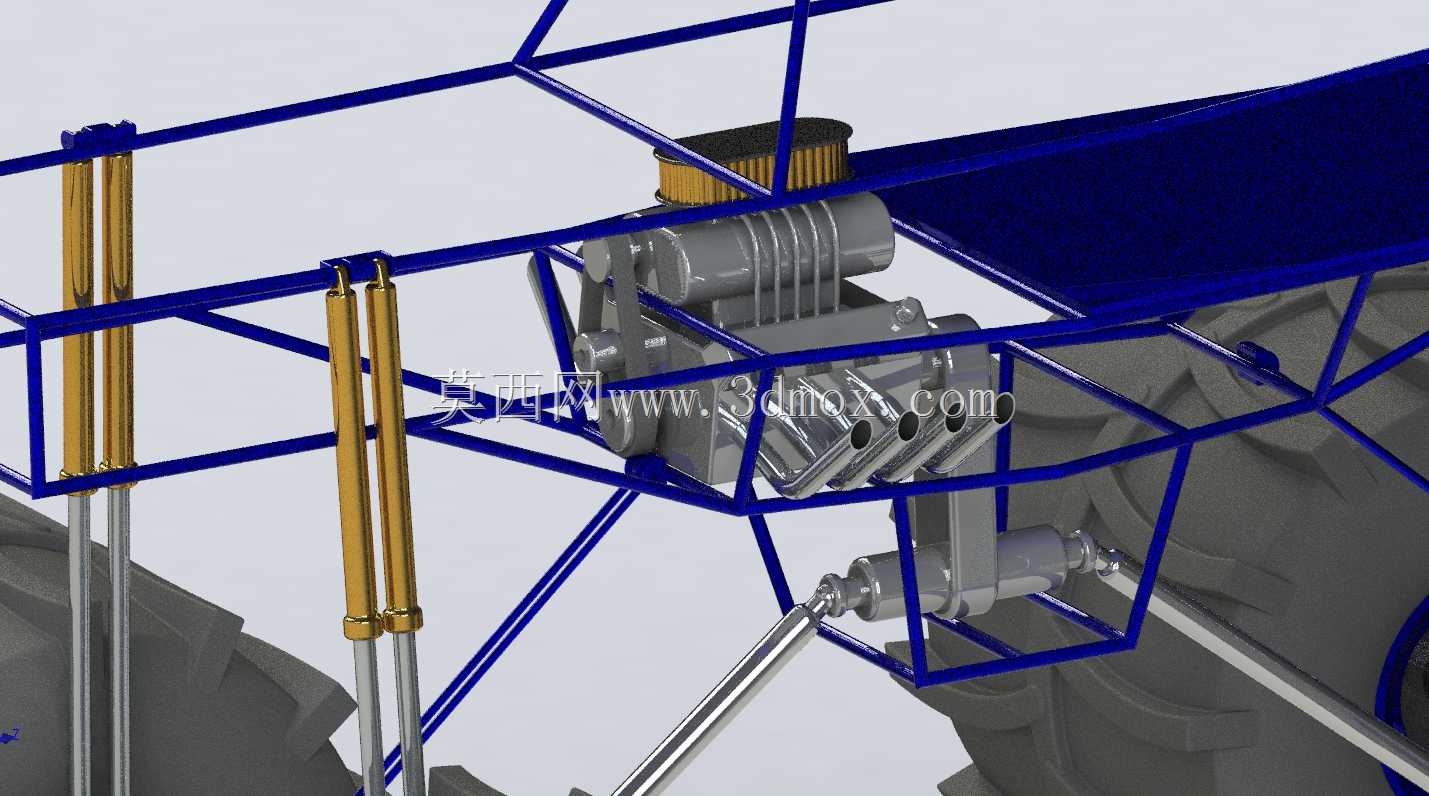

　　避免飞跃落地时出现头重脚轻或者尾部过度上翘的姿态，提升动态行驶的稳定性。油路、线束的布置沿着管架内腔走线，既可以避免越野过程中被飞石、树枝剐蹭破损，也能让整车外观更加整洁，减少外露部件带来的故障风险。在安装边界的设计上，悬挂与车架的连接点采用加强筋补强的铰接座结构，所有铰接位置都预留了润滑脂加注通道，方便后期维护保养，减震器的上下安装点采用球铰连接，能适配悬挂跳动过程中的多角度摆动需求，避免减震器承受侧向力导致的油封过早损坏。
