基于Arduino的太阳能追踪装置结构设计

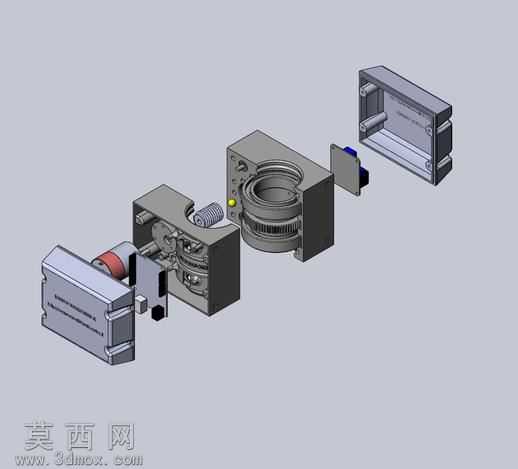

该作品为适配Arduino控制方案的太阳能追踪装置三维结构设计，整体采用模块化拆分建模思路，在三维建模过程中对各功能组件做了独立参数化构建，方便后续的结构迭代与零件替换。建模阶段首先完成动力输出单元的结构还原，对驱动电机的安装位、传动齿轮组的啮合间隙做了精准尺寸约束，齿轮的齿形参数、轴孔配合公差都按照实际传动需求做了参数化设定，保证传动结构运转时的顺滑度与传动精度。其次完成传感检测模块的安装结构设计，在装置的对应方位预留了光敏传感元件的安装槽位，槽位周边设计了挡光隔层结构，避免不同方位的光线串扰影响传感检测的精准度，同时预留了信号线路的走线通道，让内部布线规整不干涉机械运动。外壳部分采用分体式盒体结构设计，上下盒体的卡扣配合位、螺丝固定孔位都做了精准的对位建模，盒体内部设计了分区式安装筋位，分别对应控制电路板、驱动模块、接线端子的固定位置，既保证各电子元件的安装稳定性，也能避免元件之间的电磁干扰。渲染阶段对不同部件赋予了差异化材质，金属传动部件赋予哑光金属材质还原金属加工件的质感，塑料外壳赋予磨砂工程塑料材质，电子元件部分根据实际元器件的外观赋予对应材质，整体渲染效果清晰展现各部件的装配关系与结构细节。设计过程中充分考虑了装置的户外使用场景，外壳的接缝处做了错位挡边结构，提升整体的防尘防水能力，传动部位预留了润滑脂存储槽，降低长期户外运转的磨损概率，整体结构紧凑，装配逻辑清晰，完全适配开源Arduino的控制逻辑，可直接用于小型太阳能光伏板的追光应用场景，也可作为相关机电一体化教学的结构参考案例。
