循迹传感器电子组件三维结构设计

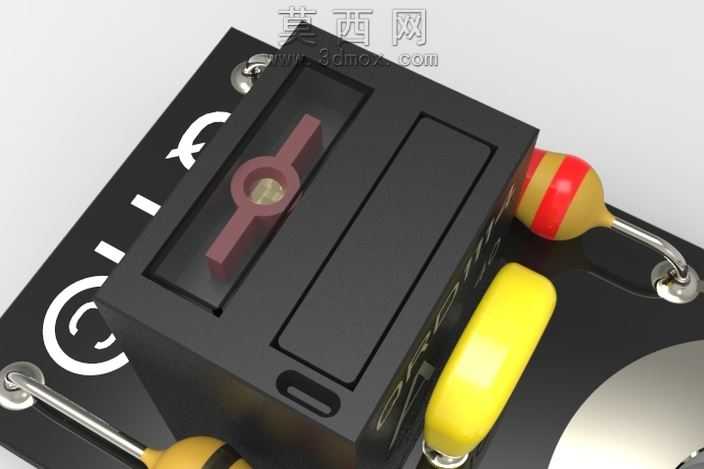

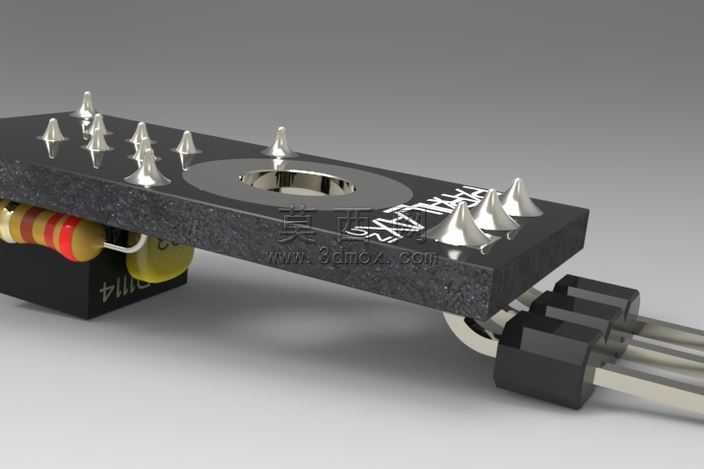

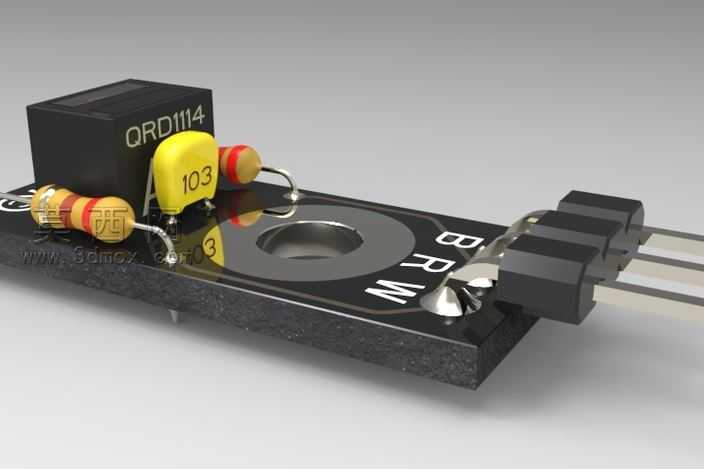

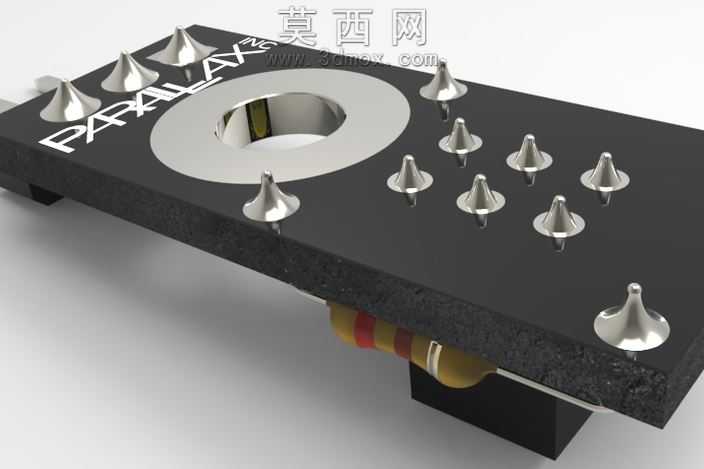

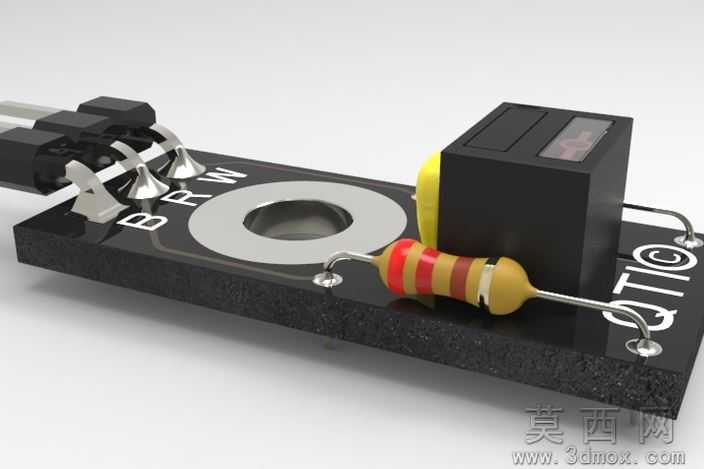

本作品为循迹类传感器电子组件的三维建模设计，整体建模过程围绕实物的真实结构比例展开，首先完成PCB基板的基础建模，精准还原基板的外形轮廓、安装通孔以及表面丝印标识的细节，基板边缘的倒角、表面的哑光黑材质质感都做了精细化处理，还原真实PCB板的视觉特征。板载元件的建模严格参照实物尺寸，首先是黑色的主芯片模块，还原其塑封外壳的方正造型、表面印字的细节，搭配哑光黑的工程塑料材质，还原芯片外壳的质感。其次是黄色的钽电容元件，还原其椭圆形的塑封外壳、表面103标识的细节，搭配亮黄色的哑光塑封材质，同时还原电容两端金属引脚的弯折形态，金属引脚采用亮面金属材质，表现出焊锡后的金属光泽。板载的色环电阻也做了精细建模，还原电阻的圆柱形陶瓷基体、两端金属帽结构，以及表面红、黄、黑等色环的细节，基体采用米黄色哑光材质，金属帽采用亮银色金属材质，引脚同样还原弯折后焊接在基板上的形态。板端的黑色排针座组件，还原其塑料基座的分层结构、内部金属插针的细节，塑料基座采用哑光黑工程塑料材质，插针采用亮银色金属材质，精准还原排针插接端的结构特征。渲染阶段采用KeyShot完成材质与光影调试，整体采用柔和的影棚布光，避免过强的反光遮挡元件细节，基板表面的轻微反光、金属元件的高光反射都做了参数调试，让不同材质的质感区分清晰，同时基板表面的BRW丝印、元件表面的印字都通过纹理贴图实现，还原实物的标识细节。建模过程中对各元件的装配位置做了精准对位，还原真实传感器模块的元件布局，焊接点的微小凸起细节也做了简化还原，让整体模型既保证结构准确，又兼顾视觉表现的真实感，完整呈现出这款循迹传感器的成品外观与结构组成，可用于电子结构教学、产品展示等场景使用。
