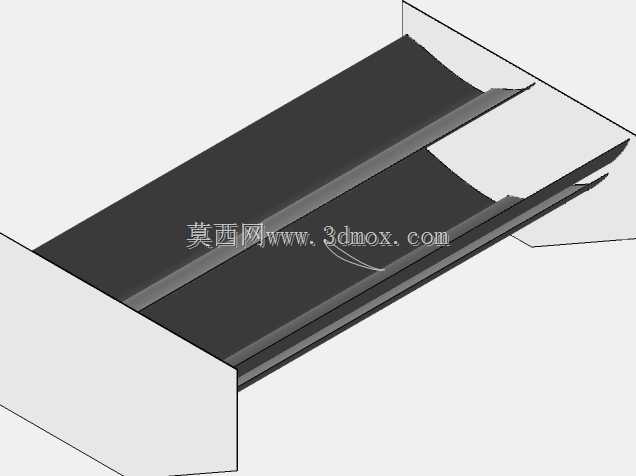

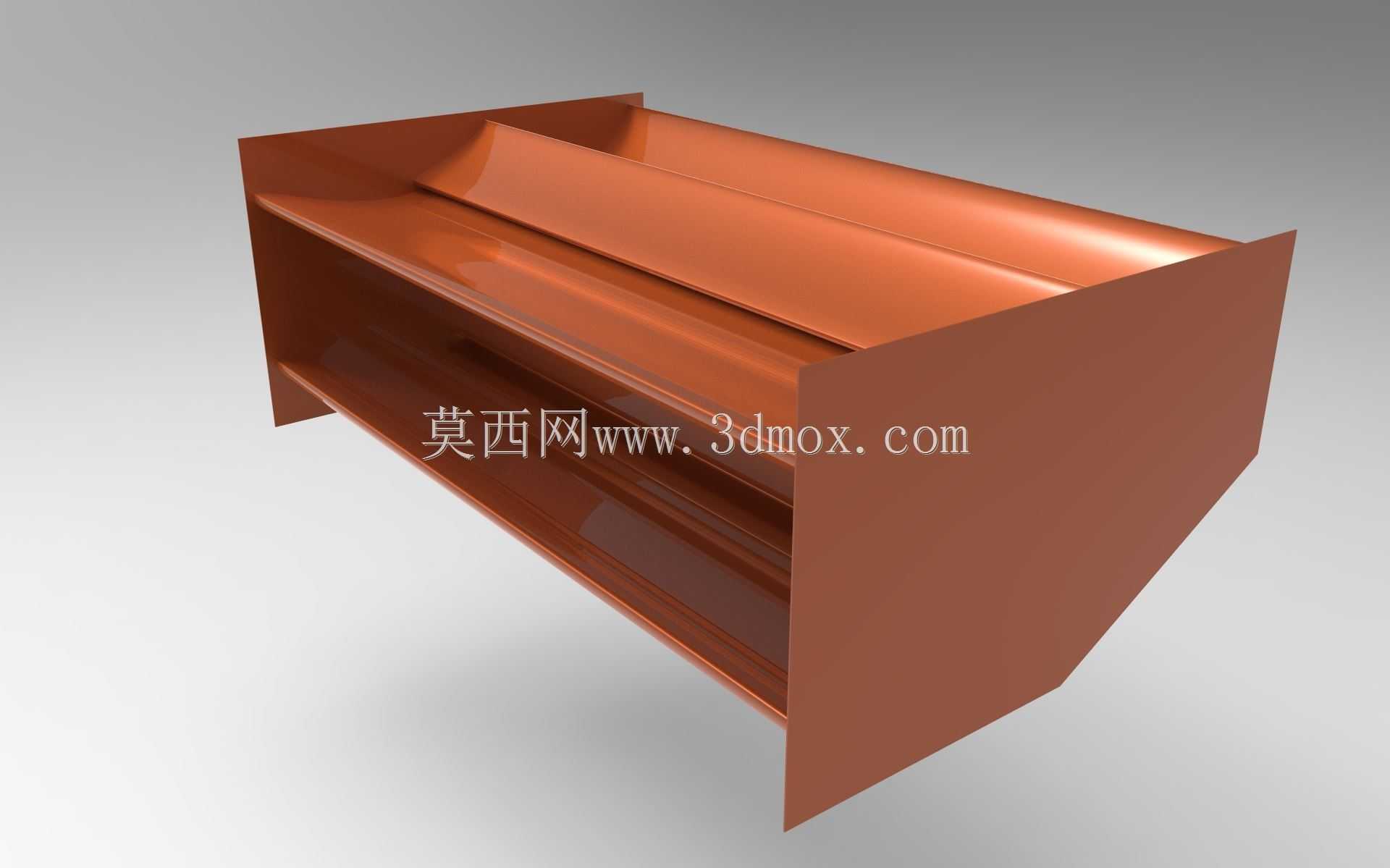

FSAE方程式赛车五元件空气动力学尾翼结构

　　该尾翼结构专为大学生方程式赛车设计，核心作用是在车辆高速行驶过程中，通过梳理流经车尾的气流，为整车提供足够的下压力，抵消高速状态下车身的升力效应，提升轮胎与赛道表面的附着极限，让赛车在弯道制动、高速变向时拥有更稳定的动态表现。整套尾翼采用五元件分层布局，区别于常规单段或双段尾翼，多翼片组合可以在有限的车尾安装空间内，最大化拓展翼面的有效气动作用面积，同时不同角度的翼片排布可以逐层引导气流流向，避免大攻角下单翼面容易出现的气流分离问题，减少尾部紊流带来的气动阻力增量。设计过程中严格遵循赛事规则的尺寸边界要求，整体宽度、翼片伸出长度、安装点高度都控制在规则允许的范围内，不会出现赛事检录不合规的问题。

　　安装接口预留了与车尾主桁架连接的固定位，可直接通过螺栓与车架后部的安装支座对接，不需要额外对车架主体进行大规模切割改型，适配多数钢管桁架结构的方程式赛车车架。从功能特性来看，五组翼片分别承担不同的气动作用：最上层主翼片负责主要的下压力生成，中层翼片用于梳理主翼片下方的气流，延缓气流附面层分离，下层翼片则配合尾部扩散器的气流走向，引导底盘下方的气流快速导出，进一步提升整车的气动效率。翼片两端的端板结构采用一体化成型设计，既可以阻挡翼片两端的气流绕流，减少翼尖涡流带来的诱导阻力，同时也作为各层翼片的安装支撑结构，减少额外的支撑连接件带来的气动干扰与重量增量。在实际赛场应用中，该尾翼可以根据不同赛道的特性调整翼片的安装角度，

　　在多低速弯的赛道上可以适当增大翼片攻角，换取更高的下压力系数，提升弯道过弯速度；在多高速直道的赛道上则可以适当减小攻角，降低整车气动阻力，提升直道尾速。整套结构的受力路径经过优化，所有翼片承受的气动载荷都会通过端板传递到下部的安装支座，再均匀分散到车架后部的连接节点上，避免局部应力集中导致的翼片抖动或者结构失效，即使在高速过弯的强载荷状态下，也能保持翼片型面的稳定性，保证气动输出的一致性。
