同轴杆临时连接用开口销承插接头结构

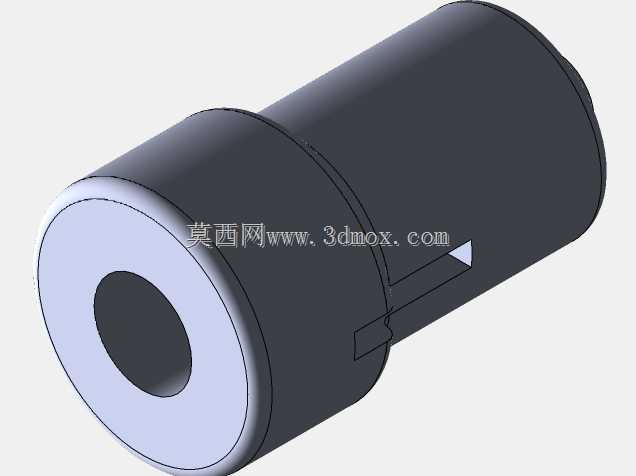

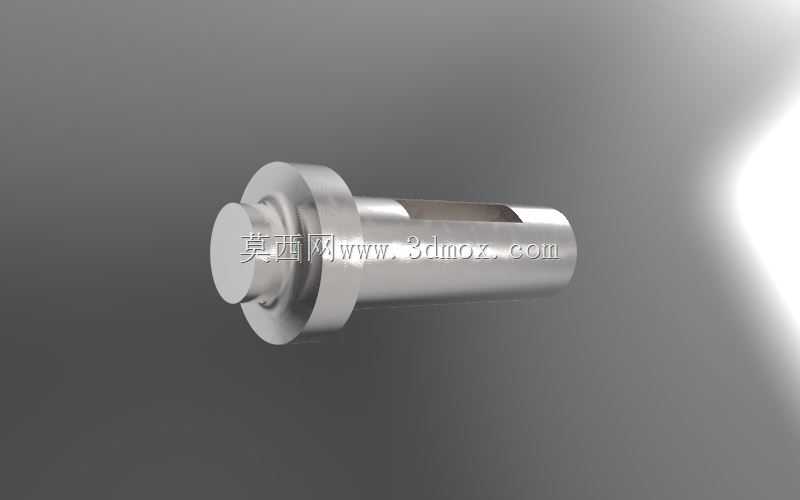

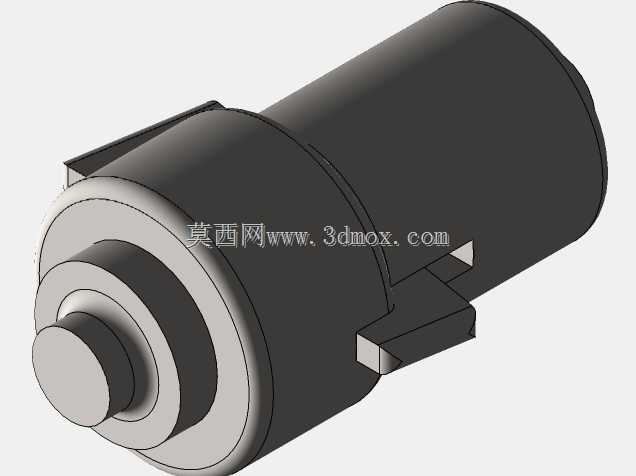

　　这类开口销承插接头，核心应用场景集中在需要频繁拆装、临时锁定同轴杆系的传动链路中，常见于小型试验台架的轴段对接、传感器安装杆的快速接长、轻工输送线的从动辊临时拼接工位，不需要额外做螺纹攻丝或者键槽铣削加工，就能实现两根同直径光轴的快速周向与轴向锁定，拆装时只需要拔出开口销就能完成轴段分离，相比传统的联轴器对接，不需要预留螺栓安装空间，也不需要做轴端的台阶加工，适配小直径光轴的快速连接需求。从结构设计逻辑来看，接头主体采用台阶式套筒结构，大端为承插孔，内径与对接轴的外径做基孔制间隙配合，单边间隙控制在0.02-0.05mm区间，既保证轴段插入时的顺畅度，也能避免配合间隙过大导致的同轴度偏差，小端为固定插接段，

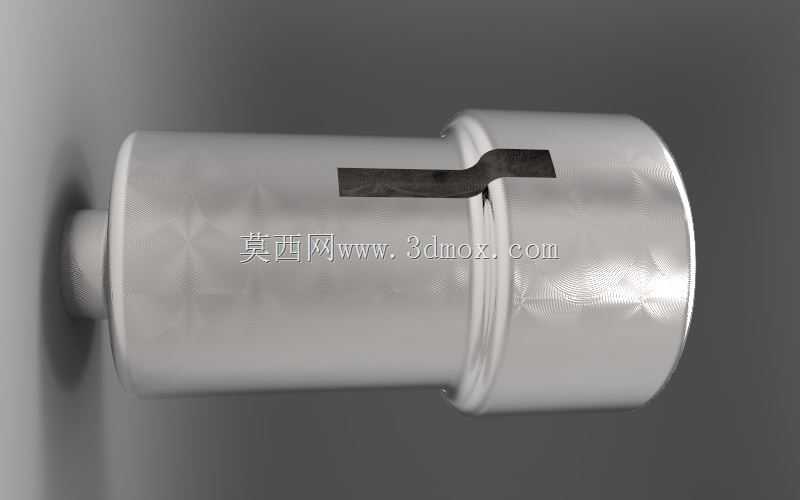

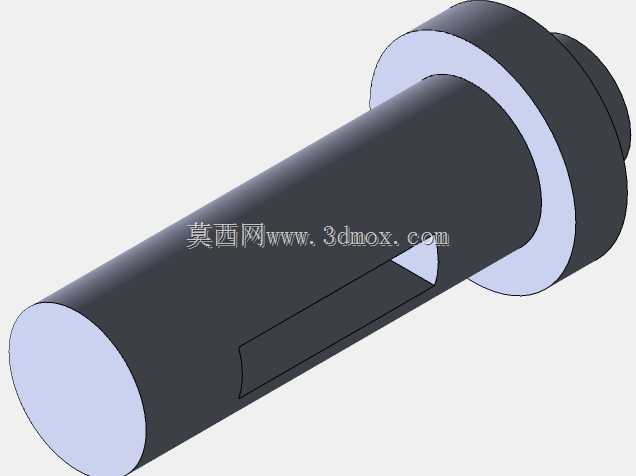

　　与另一侧轴杆做过盈压装或者焊接固定，套筒侧壁开设的斜向开口销槽，是整个结构的核心受力部位，槽道走向避开轴系传动的剪切力方向，让开口销装入后同时承受轴向拉力与周向剪切力，不会因为轴系正反转出现销体脱出的问题。在安装边界上，套筒的外径比对接轴直径大30%-40%，保证侧壁有足够的壁厚承受传动扭矩，开口销槽的宽度与标准开口销的直径做匹配设计，槽道两端做R0.5的圆角过渡，避免应力集中导致套筒侧壁在长期交变载荷下出现开裂，开口销装入后尾部分叉张开角度控制在60度左右，既不会因为张开角度过大刮碰周边的护罩结构，也能保证销体不会从槽道内滑出。实际选型时需要注意，这类接头仅适用于低扭矩、转速不超过1500rpm的轴系连接场景，

　　不能替代刚性联轴器用于大功率传动链路，安装时要保证两根对接轴的端面贴合紧密，避免轴系转动时出现端面窜动，开口销要选用弹性足够的弹簧钢材质，避免长期受载出现塑性变形导致锁定失效。建模过程中，套筒的内外圆同轴度公差要控制在0.01mm以内，开口销槽的斜角角度要与开口销的折弯角度完全匹配，避免装入后出现销体偏斜导致的受力不均，套筒外圆做倒角处理，方便安装时对准护罩的过孔，承插孔的入口端做15度导入角，减少轴段插入时的卡滞问题。
