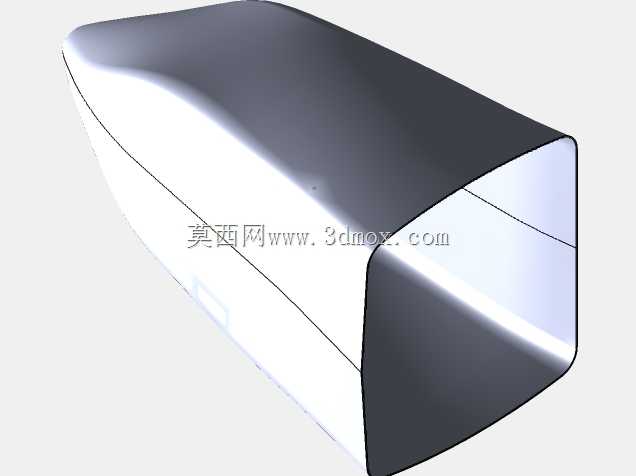

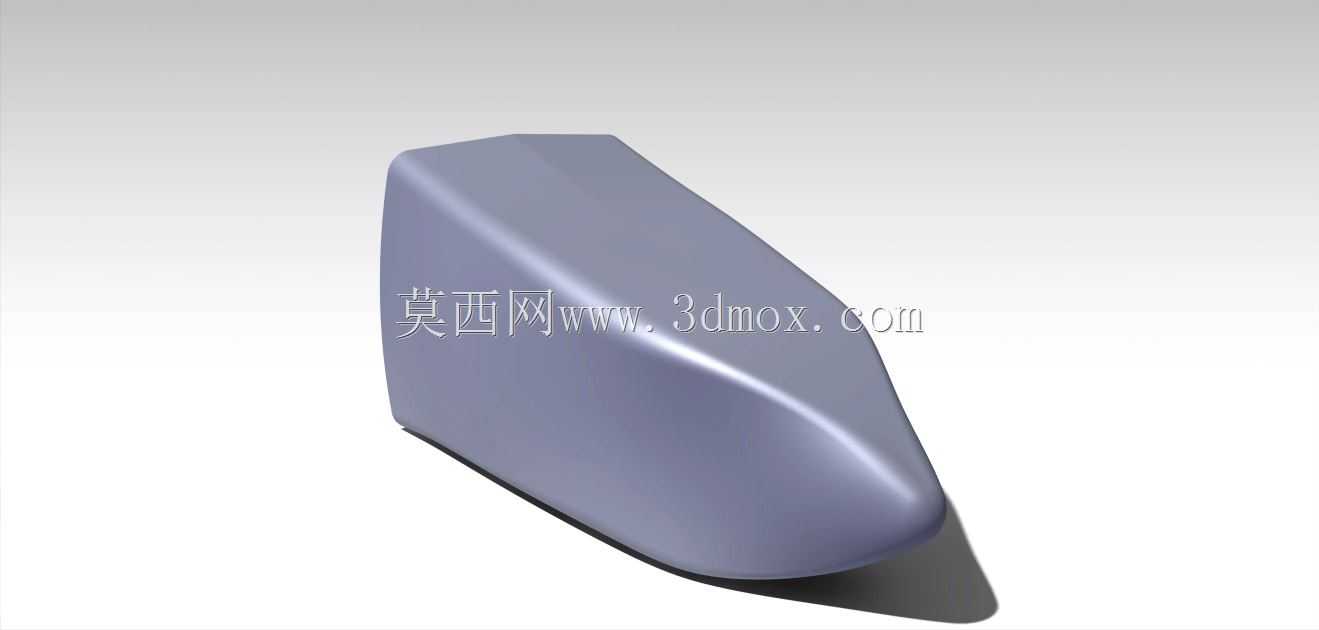

FSAE赛车空气动力学鼻锥结构设计

　　该部件为方程式赛车前部核心气动结构件，安装于赛车前舱最前端，是整车空气动力学套件的起始导流部件，直接影响前部气流的走向与分流效率。在赛事实际应用场景中，鼻锥需要承接前翼导出的气流，将气流合理分流至车身两侧、底部扩散器以及冷却系统进气通道，同时要兼顾前部碰撞缓冲的结构要求，满足赛事规则中对前部结构的尺寸与安全边界规定。从设计思路来看，该结构采用流线型钝头收敛造型，上表面做平缓弧面过渡，避免气流过早分离形成紊流，侧面向后逐步收窄，引导气流顺滑流向侧箱区域，下表面配合前翼尾流做适度内收，为底部扩散器提供稳定的气流输入，减少前部升力，提升高速行驶时的前轮下压力。在安装边界上，鼻锥后部预留与前舱单体壳的连接法兰位，

　　安装点位置匹配前部防撞结构的安装孔位，整体外廓尺寸严格遵循赛事规则对前部突出量、宽度的限制，不会超出前轮外沿的投影边界，同时鼻锥内部预留了传感器走线的空腔，可容纳前部空速管、温度传感器的布线空间，不需要额外在外部增设走线支架破坏气动外形。从功能特性上看，该鼻锥表面做连续曲率过渡，没有突兀的折角与凸起，能够降低前部气动阻力，同时通过造型的压力差设计，将部分高速气流导入两侧冷却进气口，提升散热器的换热效率，在低速过弯时，鼻锥两侧的导流面能够梳理前轮前部的乱流，减少前轮转动带来的气流扰动对侧箱气动效率的影响。结构设计上采用等厚曲面抽壳处理，在保证结构刚度的前提下尽可能降低部件重量，壁厚取值兼顾复合材料铺层的工艺可行性，边缘位置做圆角过渡，

　　避免应力集中，同时鼻锥前部的碰撞区域做了渐进变形的结构预留，在发生前部碰撞时能够按照预设路径溃缩，吸收冲击能量，保护后部单体壳与车手舱结构。实际装车验证中，该鼻锥与前翼、侧箱的气动衔接匹配度较高，能够减少前部气流的分离损失，在直线加速工况下可降低整车风阻系数，在高速过弯时能够提升前部轴荷的下压力输出，改善转向响应精度，同时其安装接口具备通用性，可适配同平台多款车架的前部安装点，不需要对前舱主结构做额外修改即可完成装配。
