拉杆式标准液压缸三维结构设计

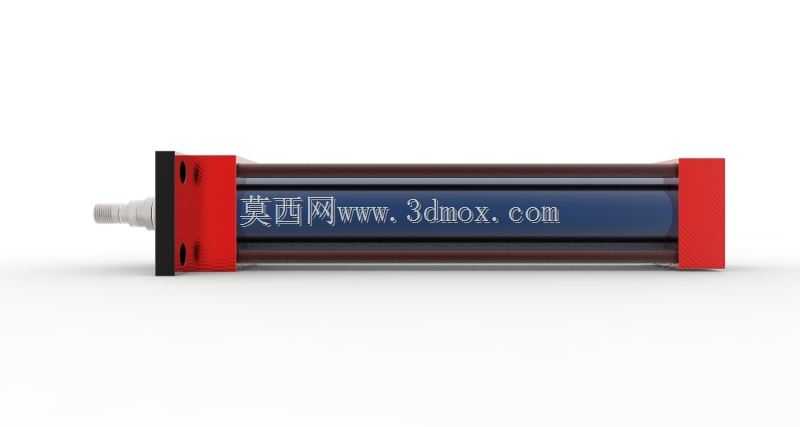

　　这套拉杆式液压缸结构，面向工业液压系统里最常见的直线往复驱动场景做完整建模，覆盖缸筒、前后端盖、四根拉紧螺杆、活塞杆、密封安装位、进出油口以及端部法兰安装结构，可直接用于机床辅机、工装夹紧、压力机进给、自动化推送工位的方案选型与结构校核。

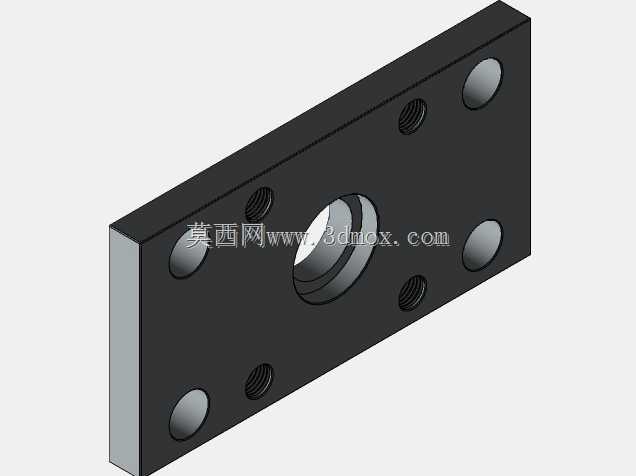

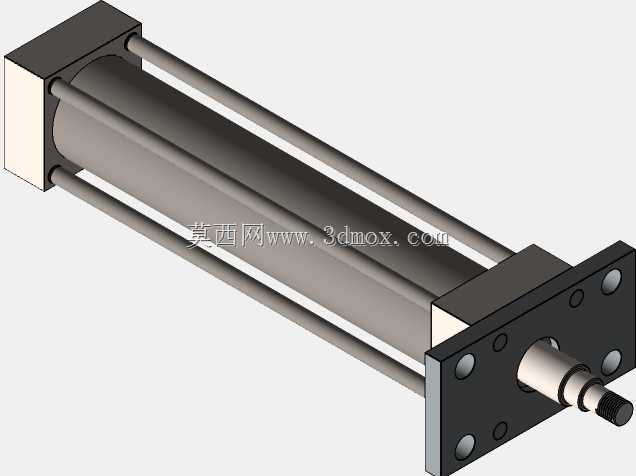

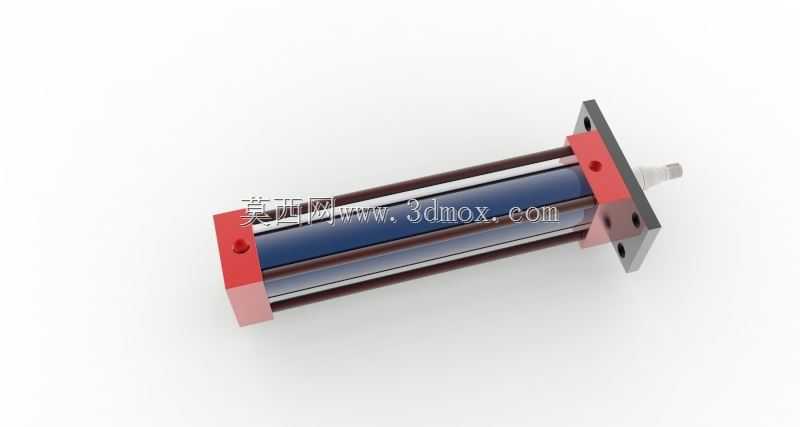

　　从实际装机边界来看，该缸采用方形端盖搭配四根周向均布拉杆的经典布局，端盖外侧预留整圈法兰安装孔，既可以用法兰形式直接锁固在设备立板上，也可以配合脚架、铰轴附件完成脚座式、耳轴式安装适配。建模时端盖安装孔的孔位间距、拉杆跨距、活塞杆伸出端的螺纹规格都按通用拉杆缸系列尺寸做了匹配，活塞杆伸出轴端加工有外螺纹与锁紧台阶，方便外接负载接头、连接叉或者推板，不需要二次改造输出端。

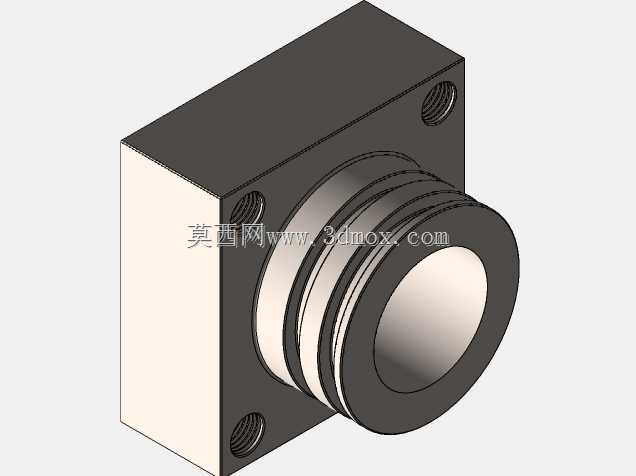

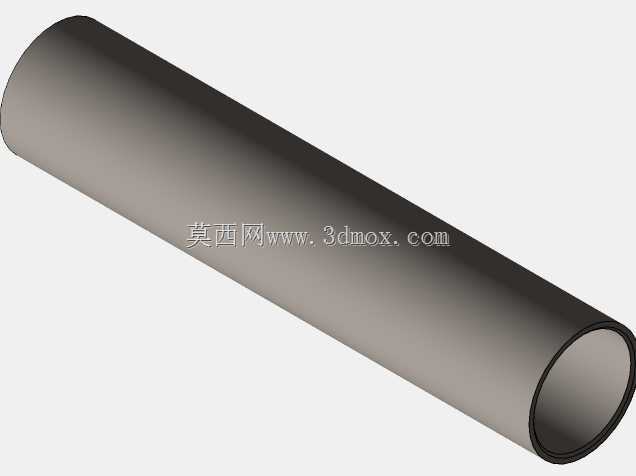

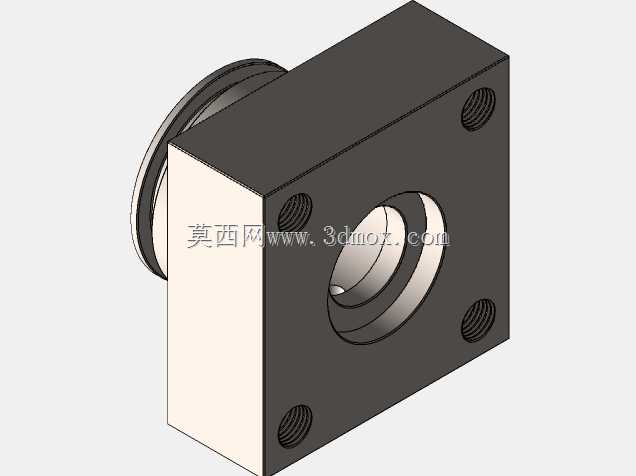

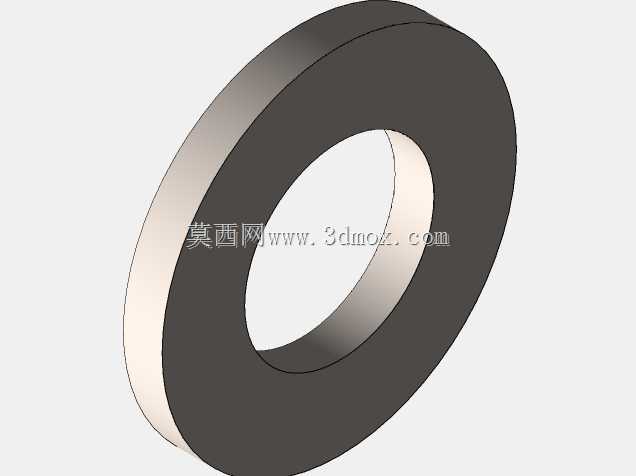

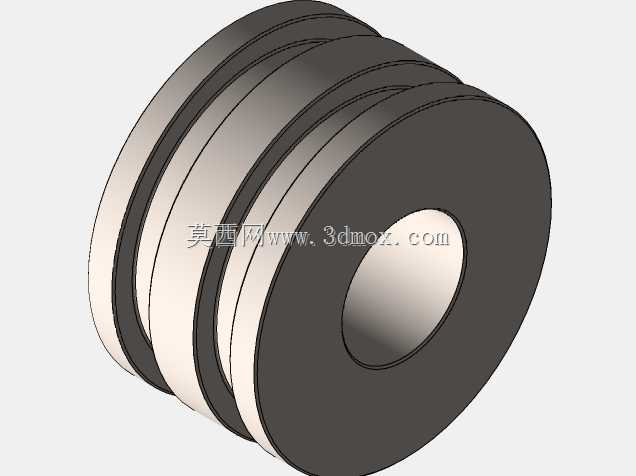

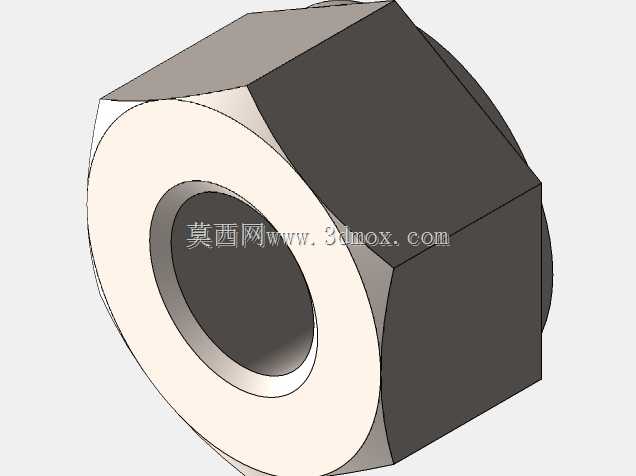

　　结构设计上，缸筒作为承压主体被前后端盖夹持，四根长拉杆贯穿两端盖后用螺母预紧，既保证缸筒与端盖结合面的密封压紧力，也让缸筒内壁全程作为活塞的导向支承，加工时只需保证内孔的珩磨粗糙度与圆度，就能降低活塞往复运动的爬行风险。活塞杆从前端盖中心穿出，端盖内部预留了导向套、防尘圈、杆密封的装配槽位，活塞本体在缸筒内将容腔分隔为无杆腔与有杆腔，压力油从两端盖的油口进出，推动活塞带动活塞杆完成伸出、缩回动作，输出稳定的直线推拉力。
