折叠式小型四旋翼航拍飞行器结构设计

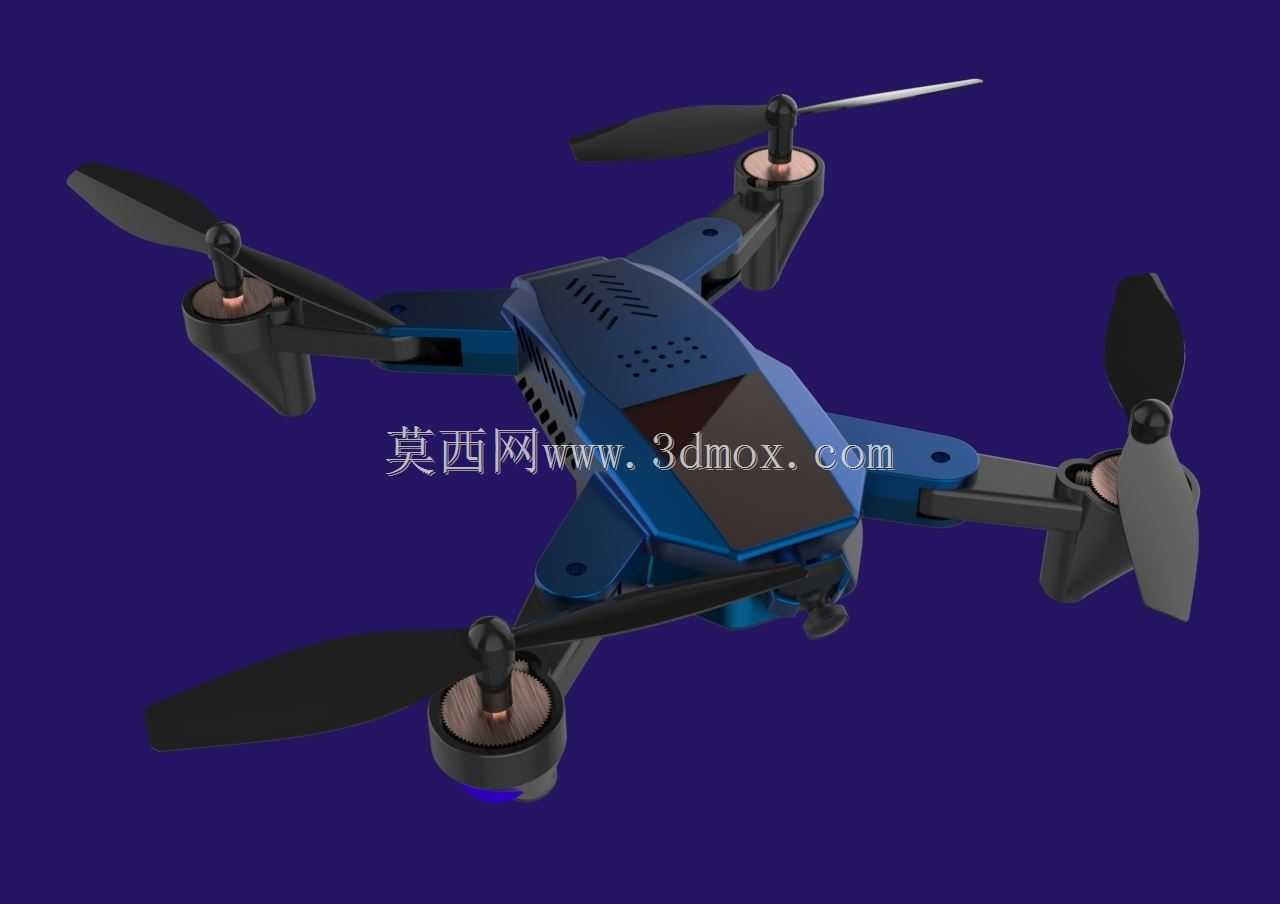

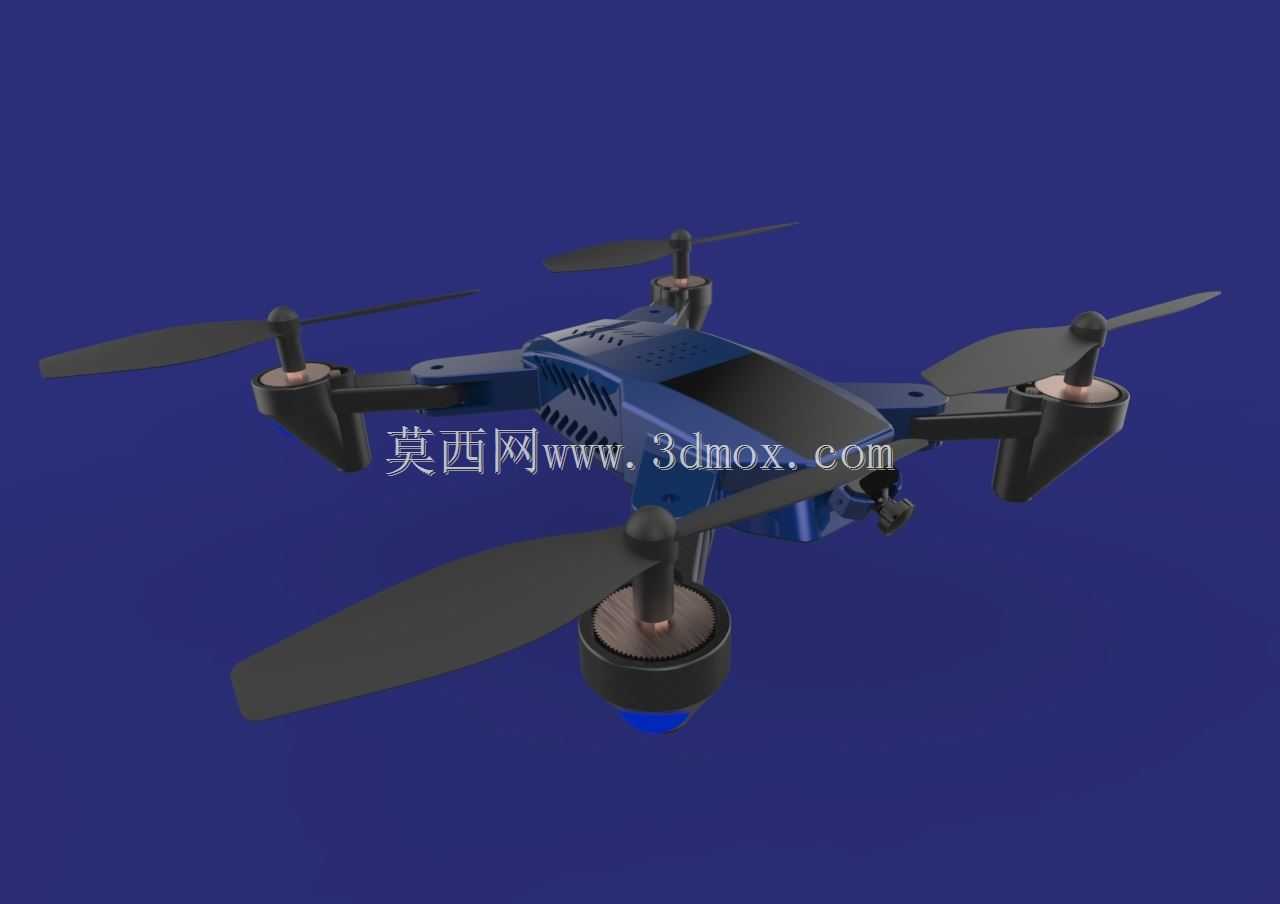

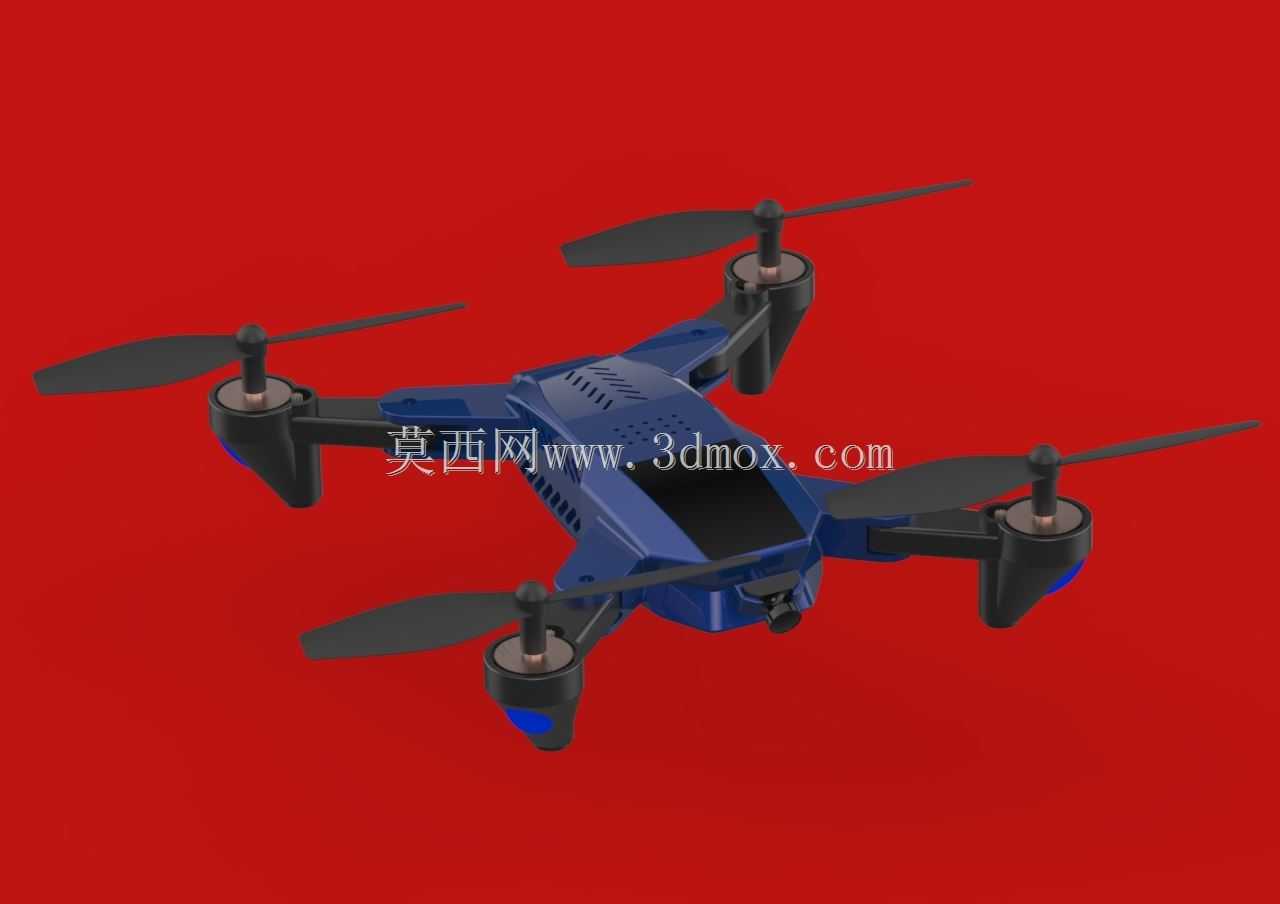

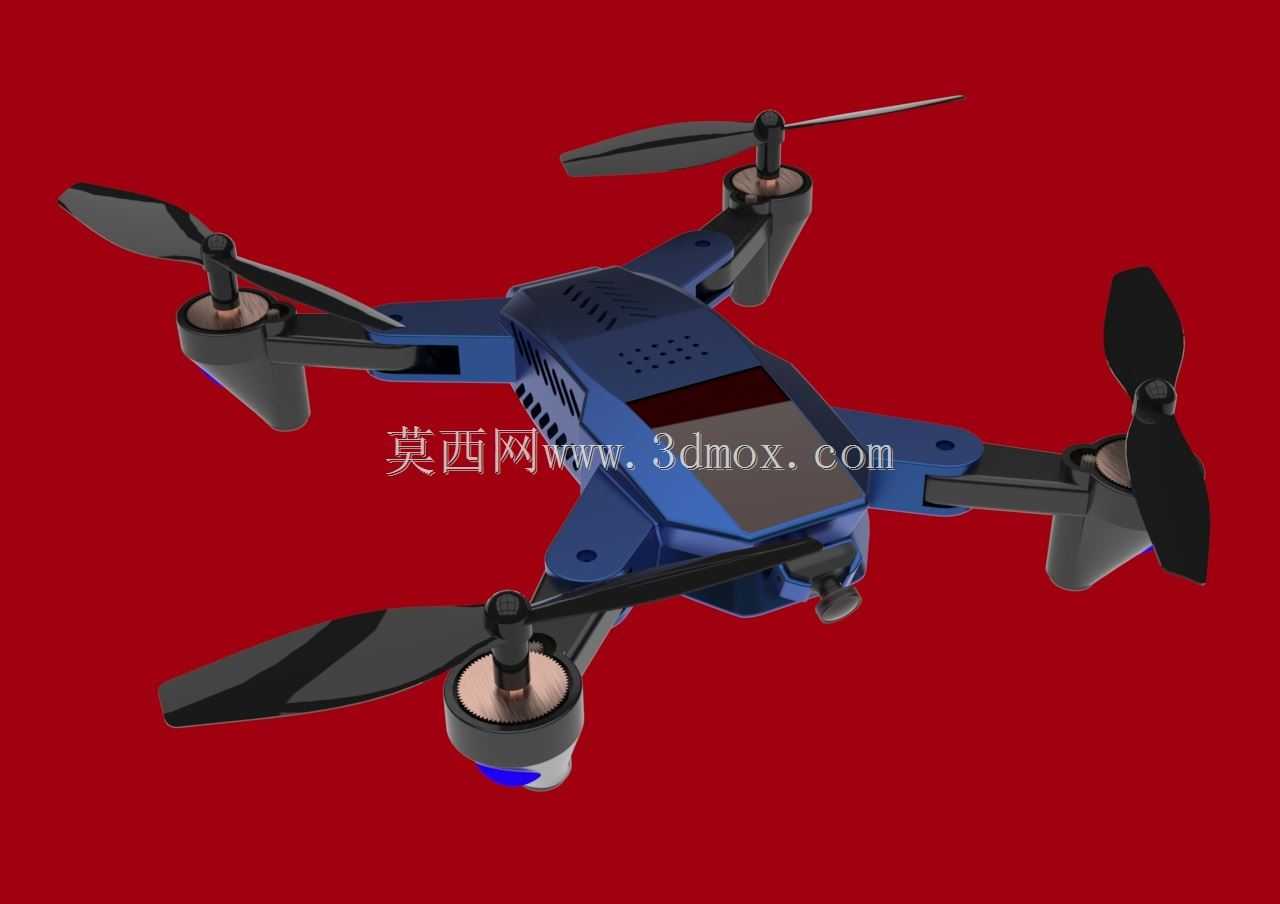

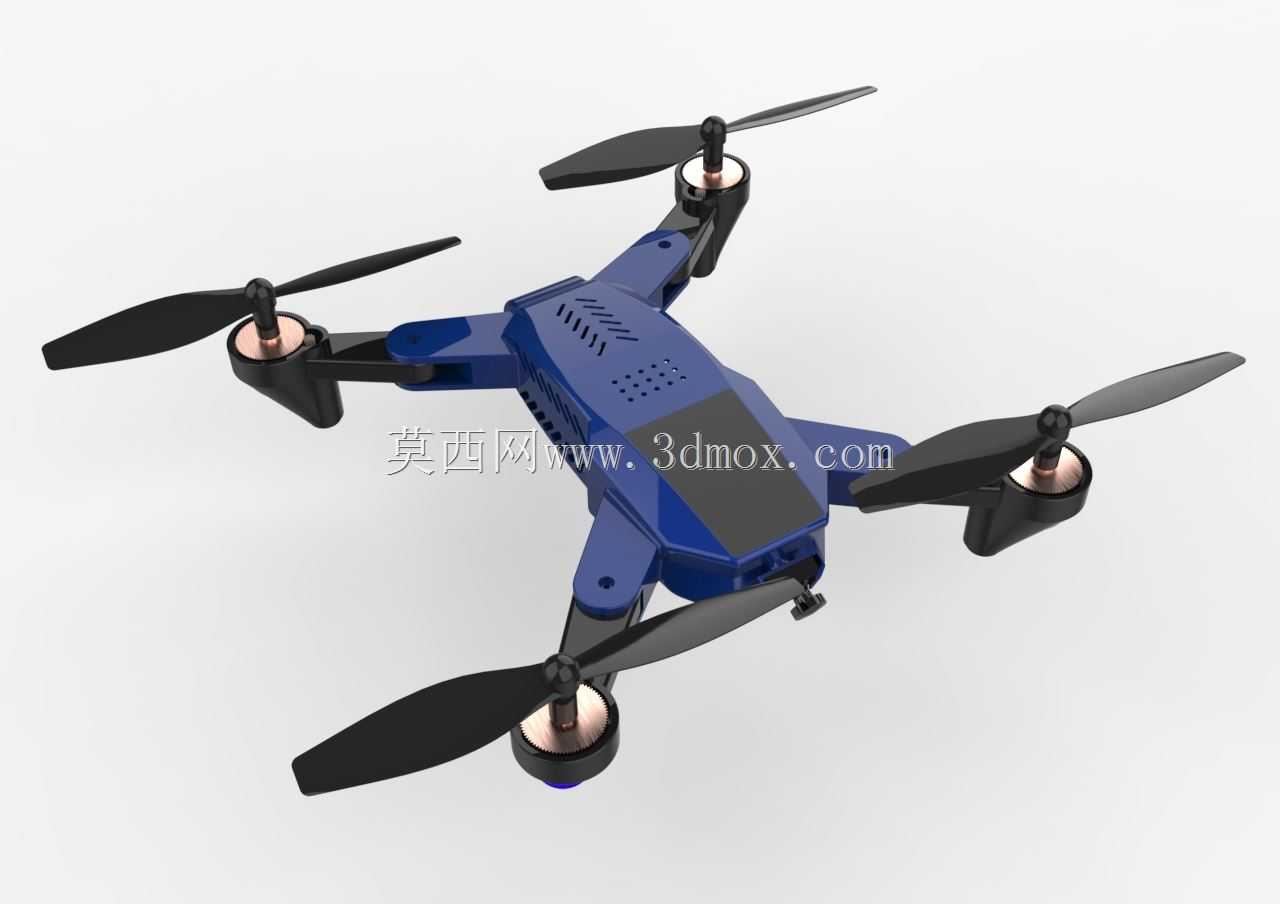

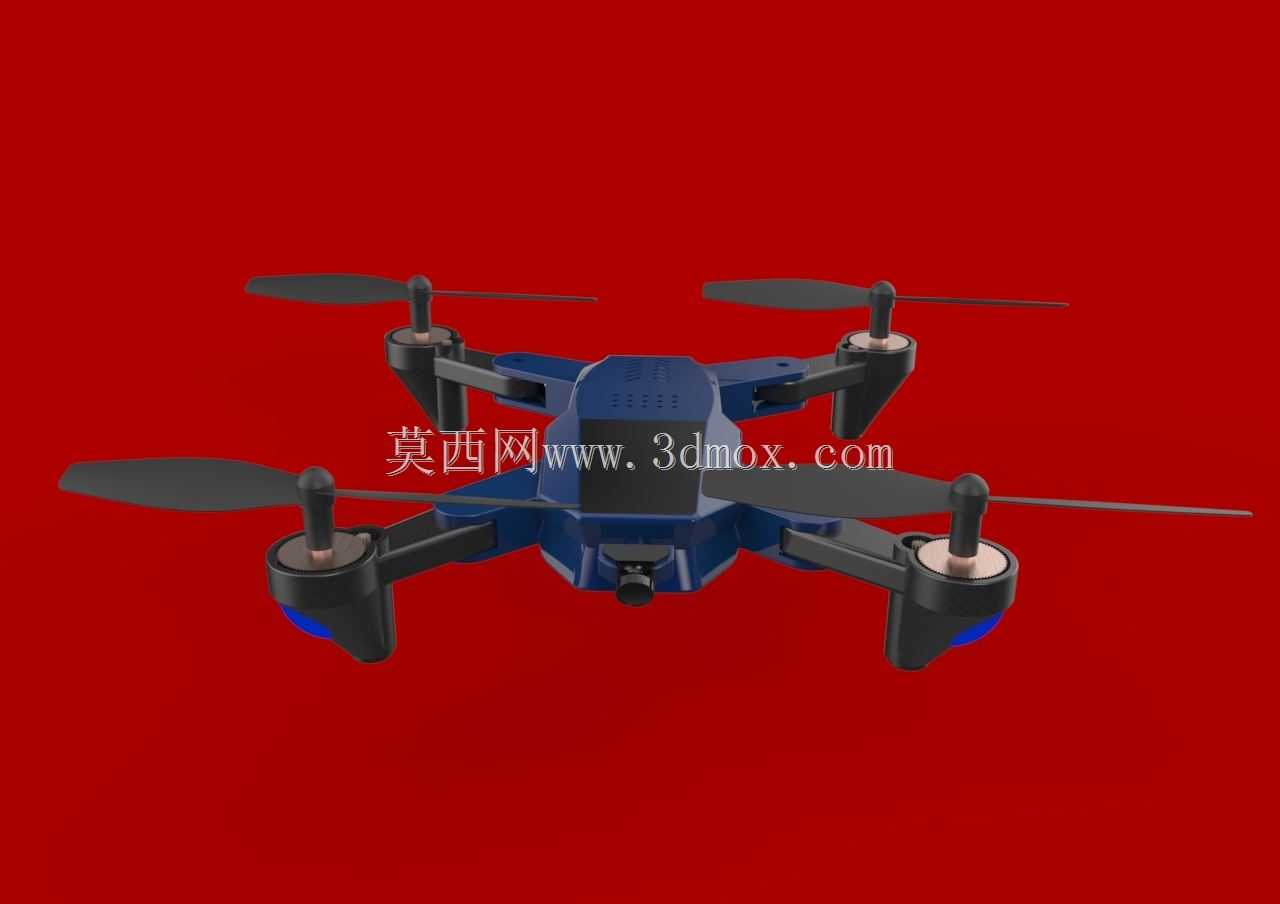

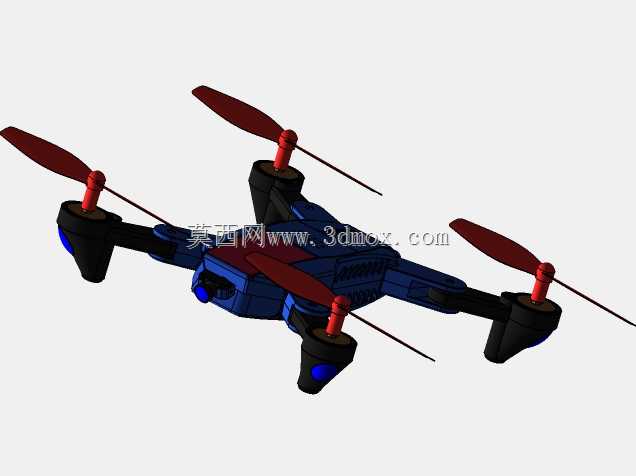

　　这款小型四旋翼飞行器的结构设计，首先围绕近景低空作业的实际需求展开，日常可用于小范围场地巡检、低空影像采集、教学实训演示等场景，整体结构兼顾便携性与飞行稳定性，机臂采用折叠式布局，在非作业状态下可将四个带动力单元的机臂向机身主体方向收拢，收拢后整体外轮廓尺寸可控制在成年人手掌范围内，能够直接放入常规尺寸的工具包或便携收纳盒中，大幅降低转场携带的空间占用。展开状态下，四个机臂以机身中心为原点呈十字对称分布，相邻机臂的轴线夹角保持90度，旋翼旋转平面与机身主体平面平行，动力单元安装座预留了标准的电机安装孔位，可适配常用的微型无刷动力套装，安装时只需保证电机轴线与机臂端面垂直，即可抵消飞行过程中产生的偏航力矩，无需额外做复杂的角度校准。

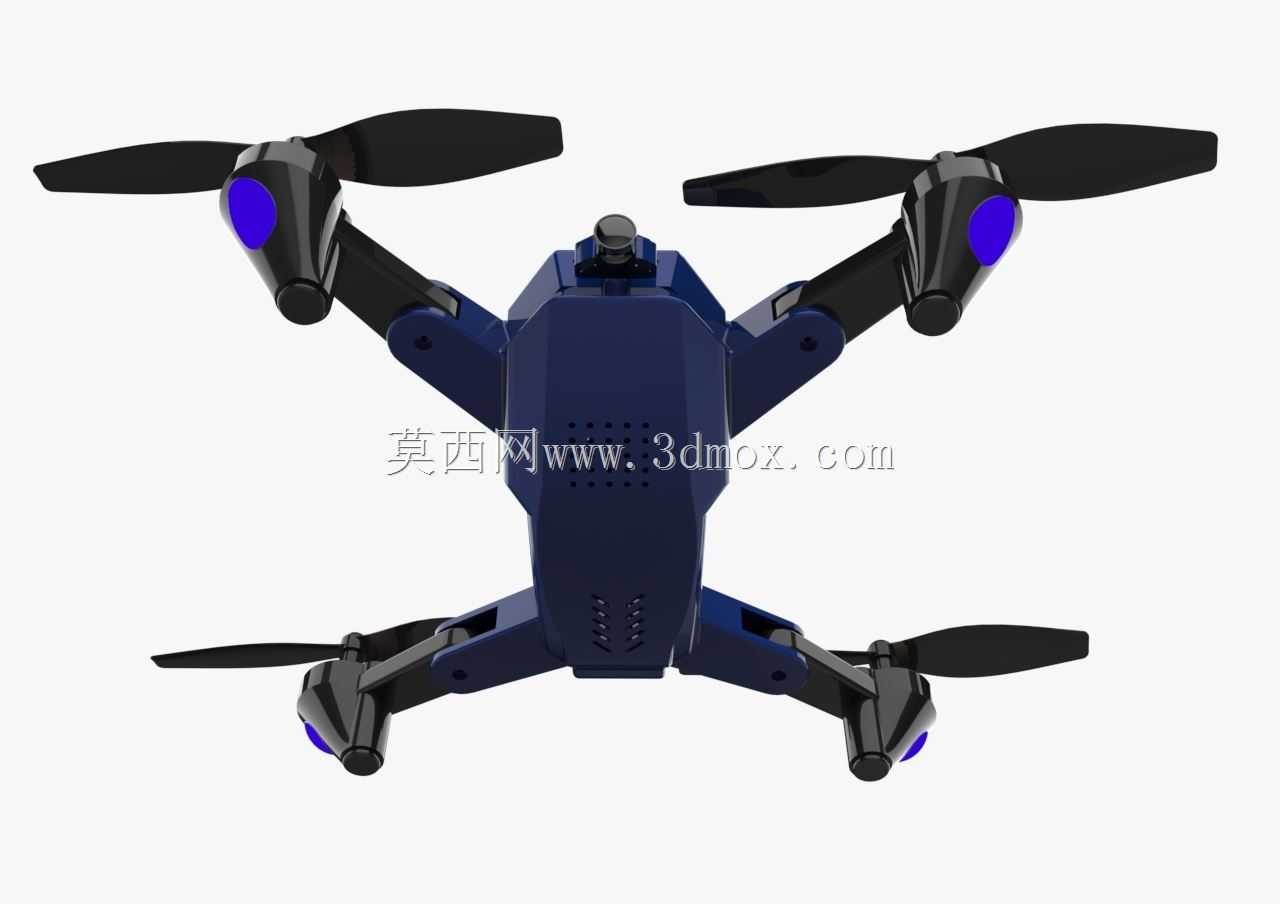

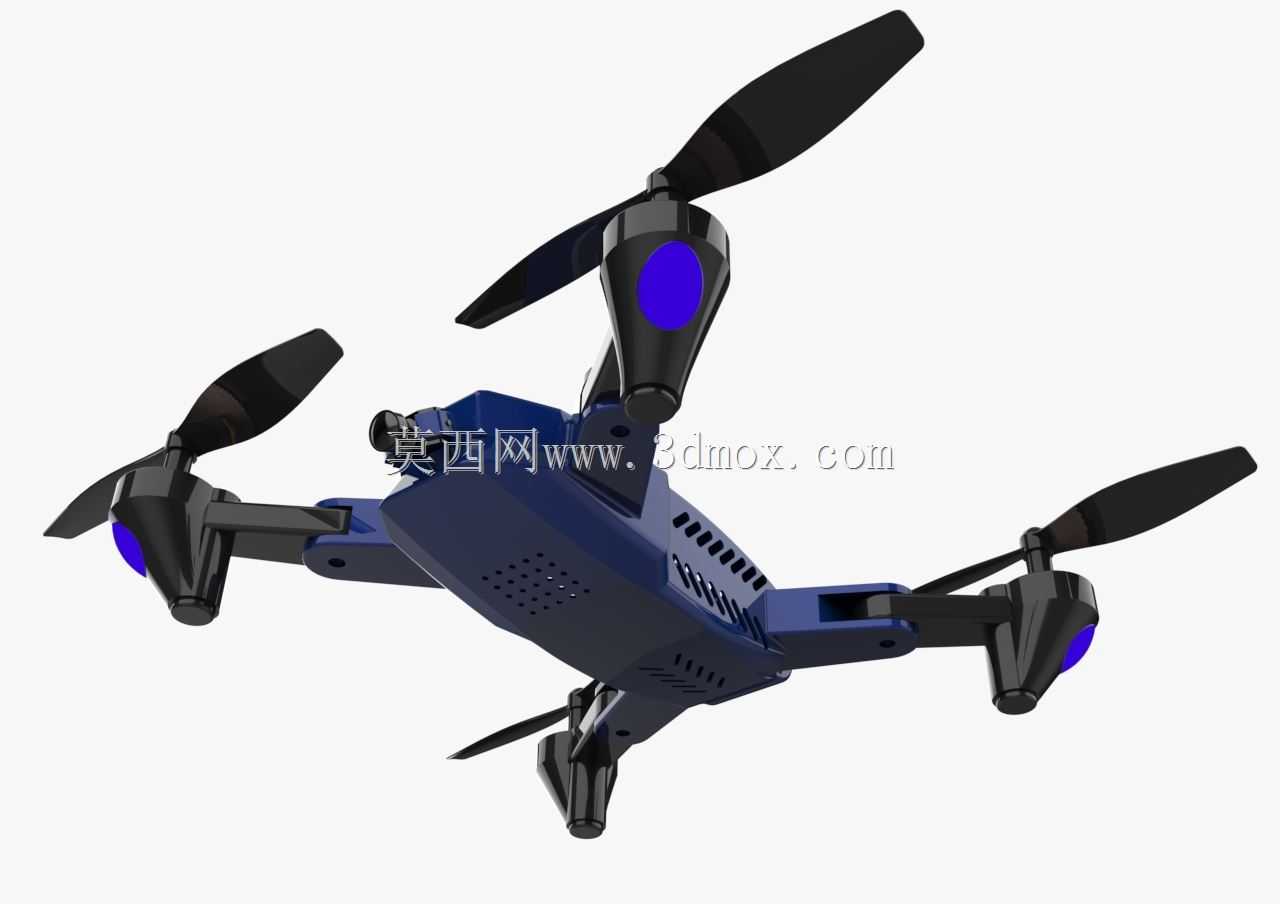

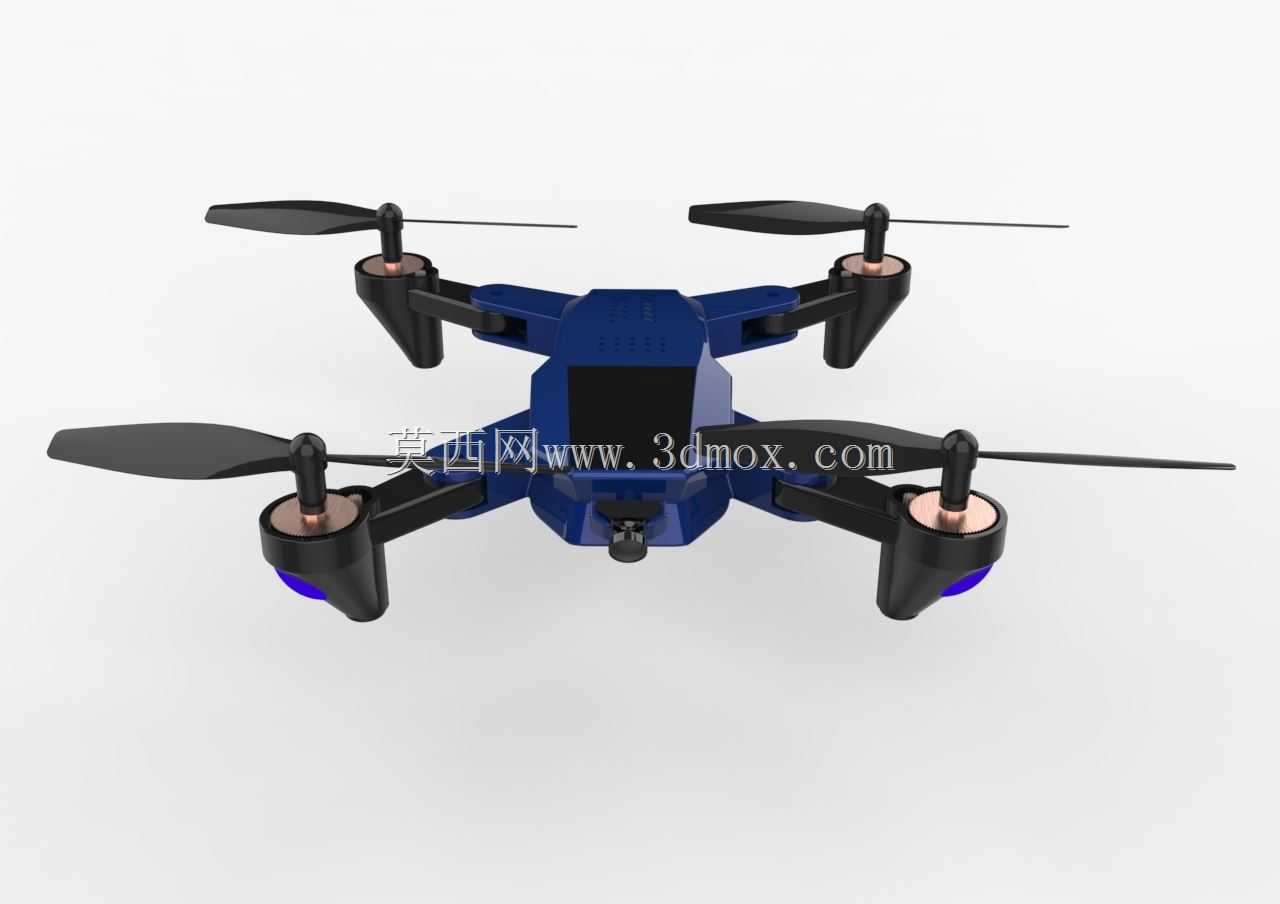

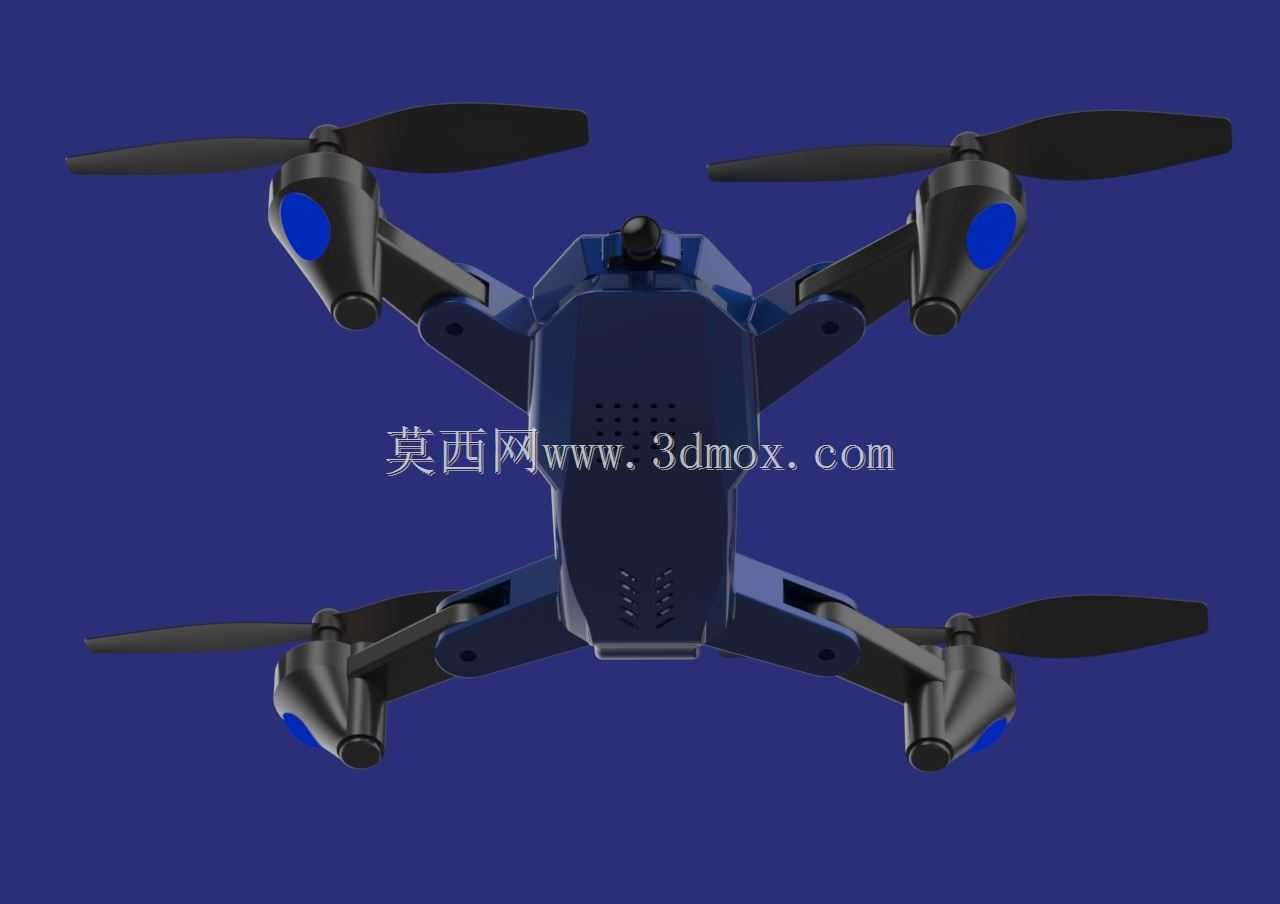

　　机身主体采用上下壳扣合的结构形式，中部预留了飞控板、电池、图传模块的安装腔体，腔体内部设置了多处定位柱与卡扣，可直接固定标准尺寸的飞控硬件与锂电池，不需要额外设计定制转接支架，电池仓位置靠近机身重心点，能够避免电池重量带来的重心偏移，减少飞行过程中的姿态修正功耗。机身前端预留了微型摄像头的安装位，安装面与机身水平面保持固定倾角，可覆盖前下方的主要拍摄视野，不需要额外设计复杂的云台结构即可满足基础的航拍取景需求。机臂与机身主体的连接位置设置了定位阻尼结构，展开到位后可自动锁止，不会因为飞行过程中的振动出现机臂移位的情况，折叠时只需按压锁止卡扣即可完成收拢操作，不需要借助额外工具。旋翼下方的机臂末端设置了防护结构安装位，

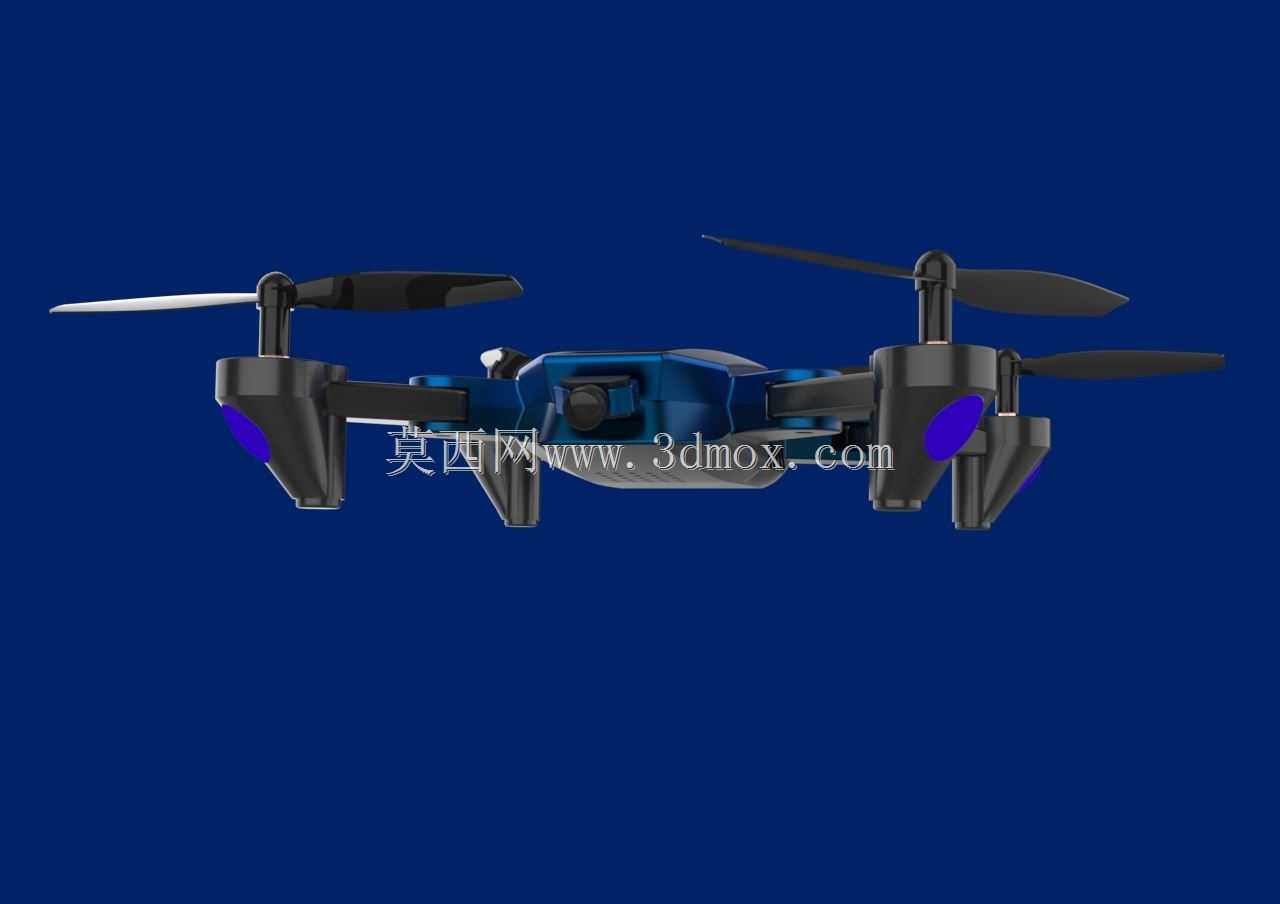

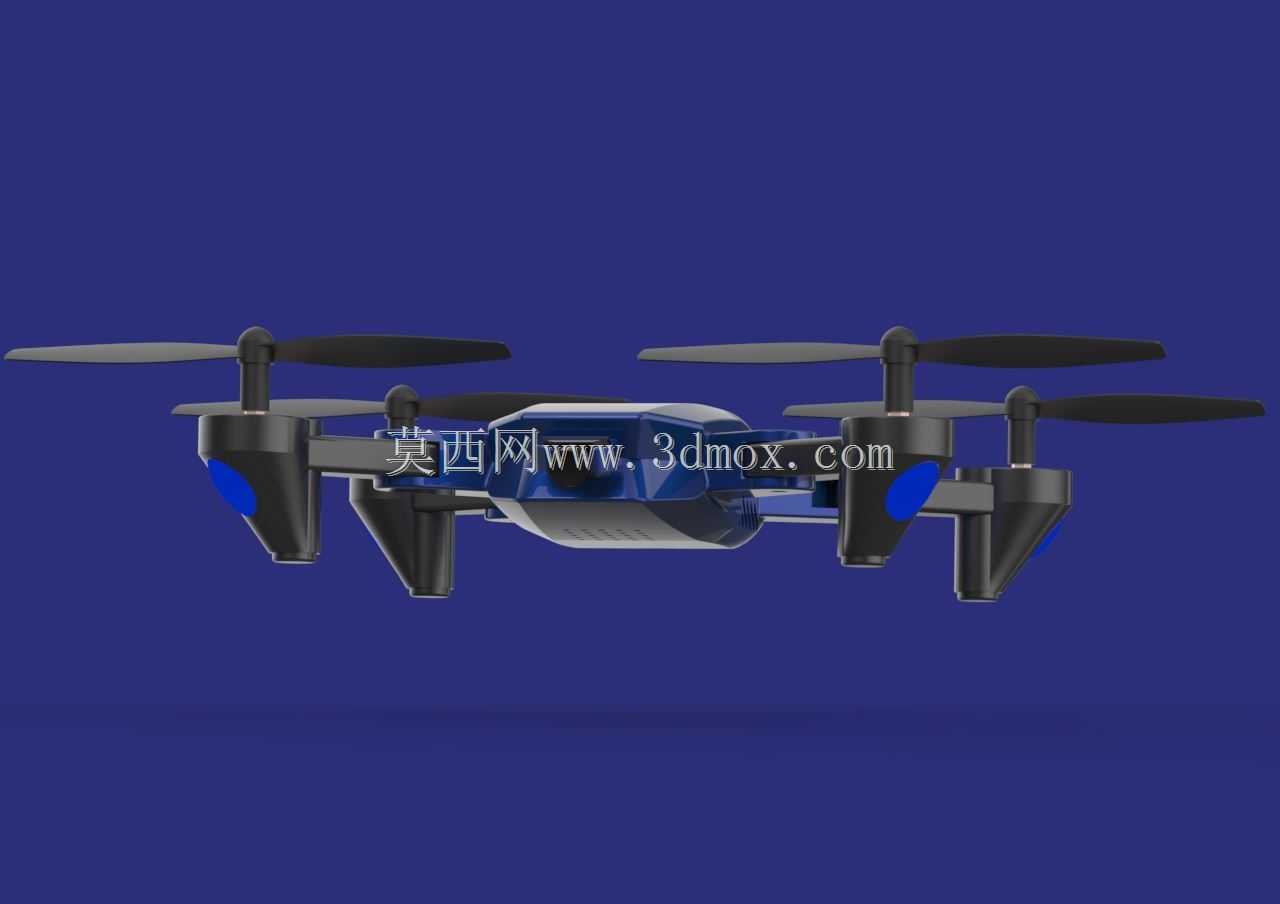

　　可加装微型防护圈，避免低空飞行时旋翼碰撞到障碍物造成损坏。起落部分采用与机臂一体化的延伸支脚，支脚底端低于机身底部与摄像头安装面，降落时可先接触支撑面，避免机身底部的电子元件与摄像头直接磕碰地面，支脚的高度经过匹配设计，既能够保证降落时的支撑稳定性，又不会额外增加过多的飞行风阻。整体结构的受力路径经过优化，机臂内部设置了加强筋结构，在保证整体重量较轻的前提下，可承受飞行过程中动力单元产生的振动与常规降落的冲击载荷，所有连接位置的壁厚均匀，适合采用常规的注塑工艺加工，也可通过3D打印直接制作样件进行飞行测试，结构的安装公差预留合理，各部件装配时不需要做过多的修配即可完成组装。
