黑白棋盘格美学四旋翼飞行器结构设计

　　这款四旋翼飞行器的结构设计参考了消费级航拍无人机的成熟布局，采用X型机架构型，四个机臂从中心舱体向外等角度延伸，机臂末端的动力舱与中心舱采用一体化流线过渡，减少飞行过程中的空气阻力。从实际应用场景来看，这类轻量化四旋翼平台可适配室内外短距离航拍、场景巡检、创意光影展示等场景，棋盘格的外观设计除了视觉辨识度提升外，也能在飞行测试过程中更清晰地观察机体姿态变化，辅助调试飞控参数时判断姿态偏移情况。设计过程中优先考虑了动力组件的安装边界，每个机臂末端的动力舱预留了标准无刷电机的安装孔位，孔位间距适配主流22系列航模电机的安装尺寸，电机轴向上的安装平面与机臂轴线保持垂直，保证螺旋桨旋转平面与机体水平面平行，

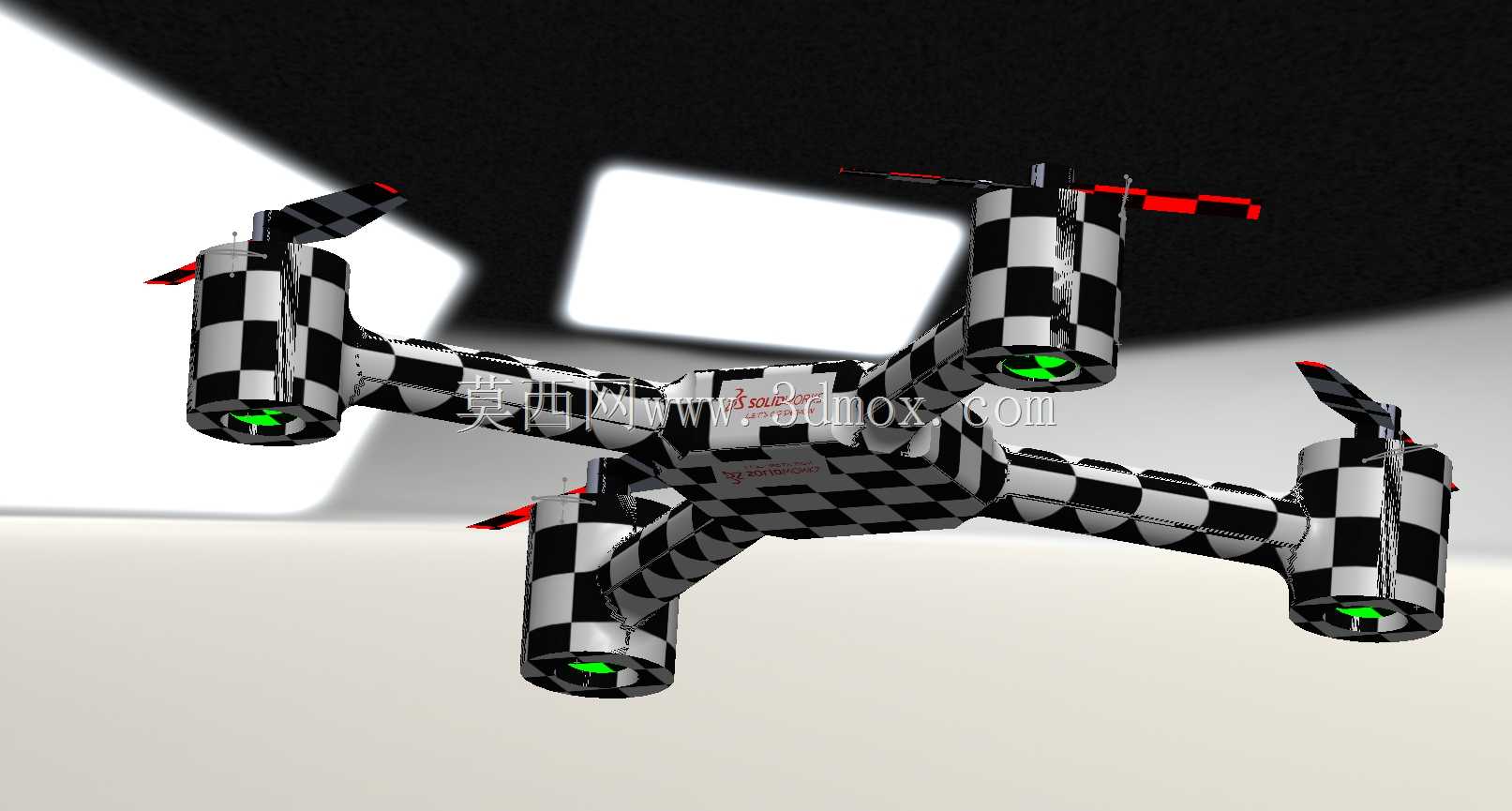

　　避免产生不必要的侧向分力影响飞行稳定性。机臂内部预留了走线槽位，可将电调信号线、电源线从动力舱引导至中心舱的飞控安装位，避免线材外露干扰桨叶旋转，同时减少飞行过程中的风阻。中心舱体的内部空间做了分层设计，上层可放置飞控板、GPS模块，下层预留了电池仓的安装空间，电池仓的卡位设计适配常规2S-3S航模锂电池的尺寸，重心位置设计在机架几何中心偏下的位置，提升飞行过程中的姿态稳定性。起落部分没有采用额外的可拆卸脚架，而是将机臂下端的动力舱外壳做了延伸加厚处理，直接作为着陆支撑点，减少整机零件数量的同时，也降低了整机重量，支撑点的接触平面做了防滑纹理设计，在平整地面着陆时可避免侧滑。旋翼部分采用正反桨配对设计，四个桨位的旋转方向两两相反，

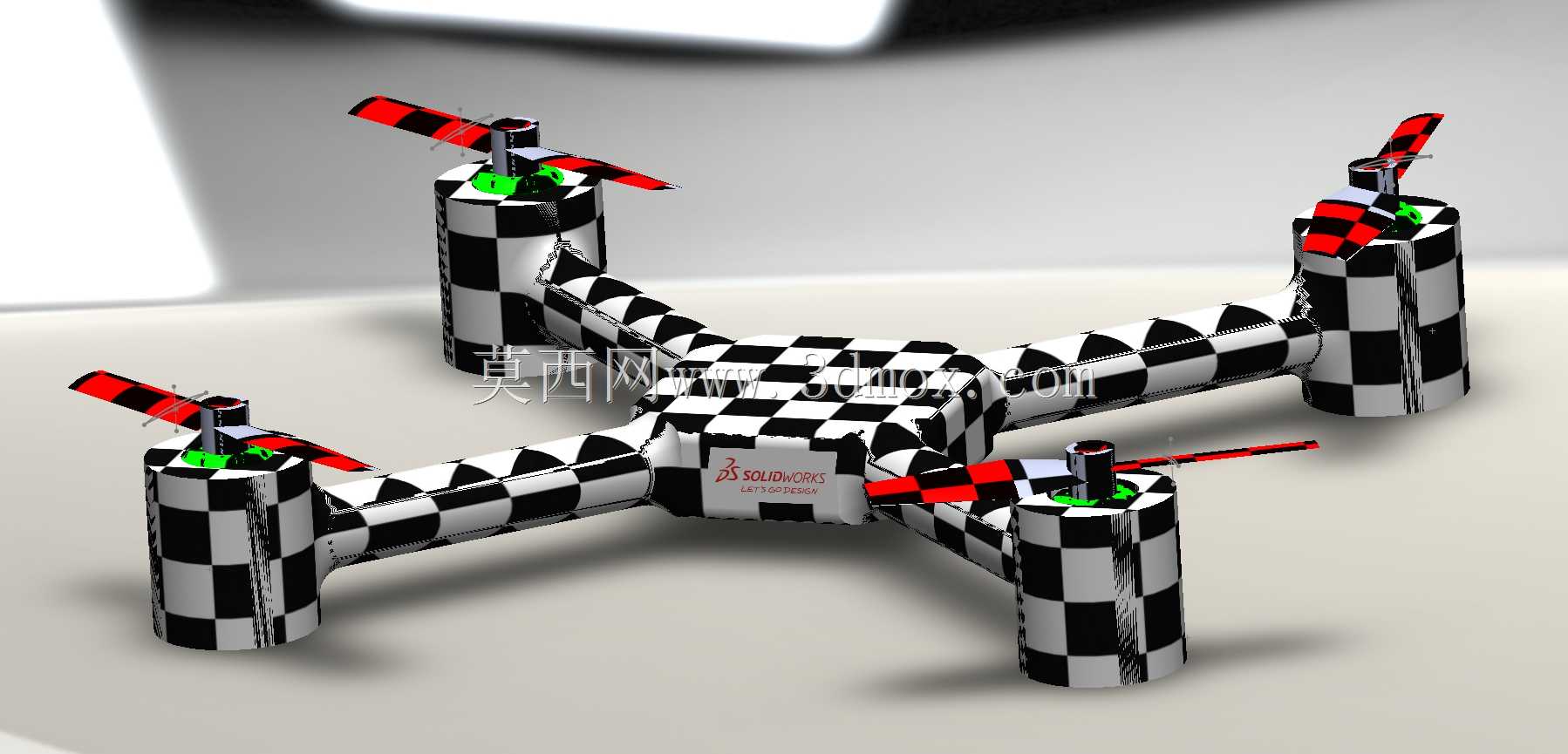

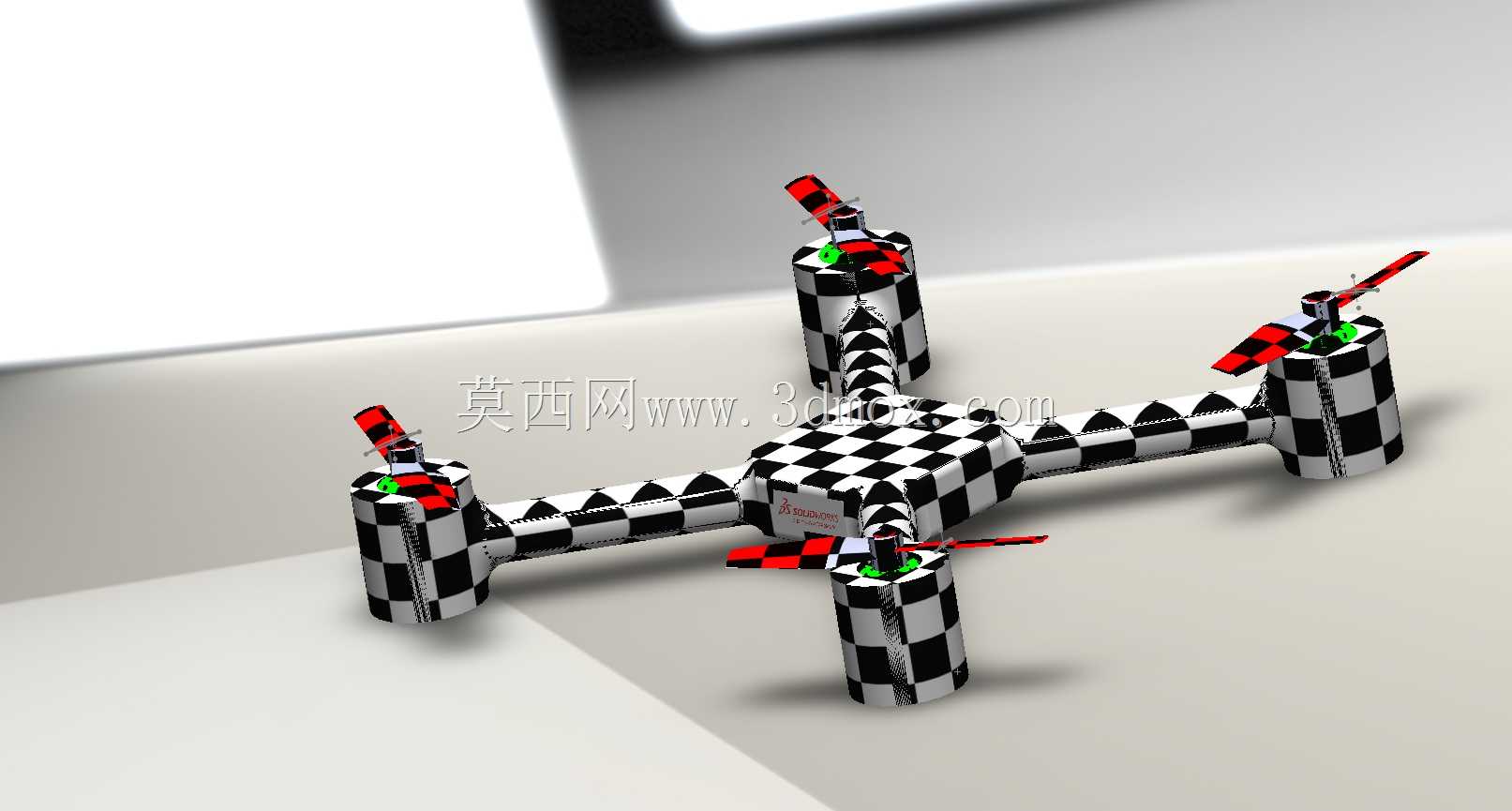

　　抵消自旋力矩，桨叶与机臂之间预留了足够的安全间隙，即使飞行过程中出现小幅形变也不会碰到机臂结构。外观上的黑白棋盘格包覆设计，在曲面过渡位置做了纹理对齐处理，保证每个曲面块上的格纹比例协调，没有出现纹理拉伸变形的情况，兼顾了结构实用性与视觉美学表现。机架整体的壁厚设计做了差异化处理，机臂受力位置做了局部加厚，中心舱非受力区域做了薄壳处理，在保证结构强度的前提下尽可能控制整机重量，提升续航表现。
