钻速器壳体腔体结构设计

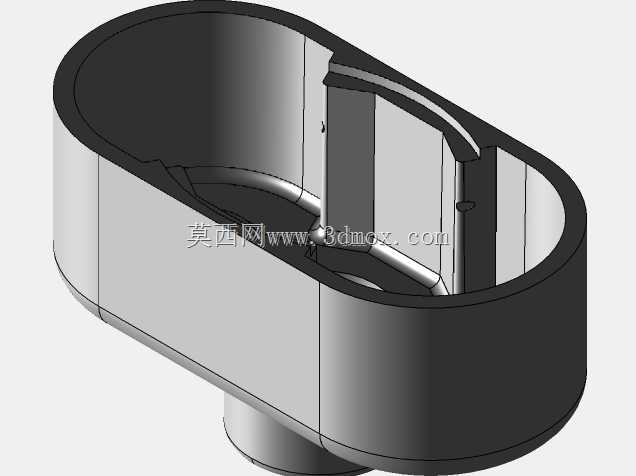

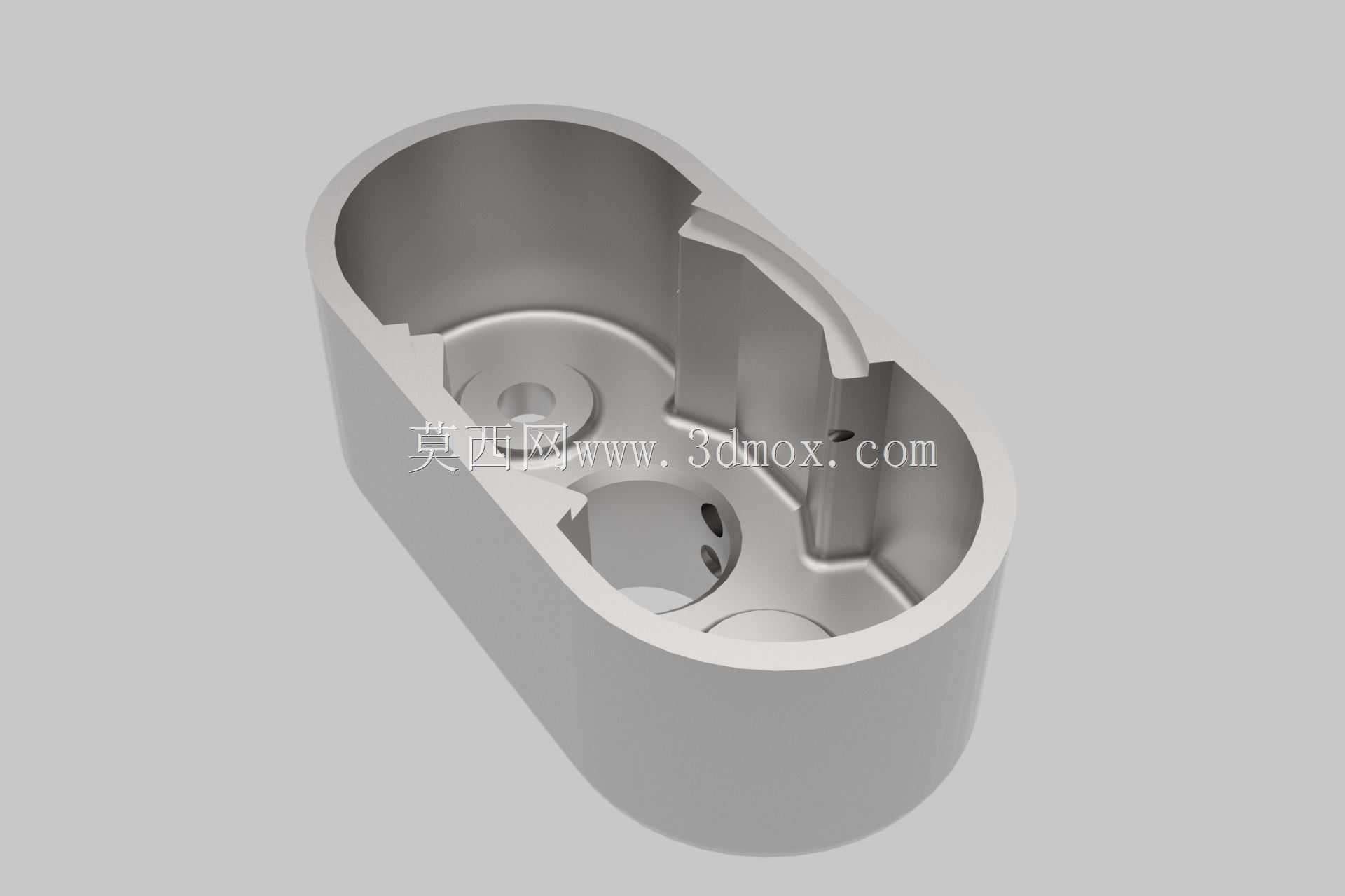

　　在钻探类手持设备、台式钻孔设备的传动端，钻速器承担着转速调节、传动件承载的核心作用，而作为整个部件的承载基体，钻速器体的结构合理性直接决定了整套调速机构的运行稳定性与使用寿命。这款壳体采用腰型长圆形的整体腔体结构，区别于常规圆形分体式壳体，一体化的腔体设计能够同时容纳调速齿轮组、换挡拨叉、传动轴支撑位三类核心组件，省去了多段壳体拼接带来的密封冗余与装配累积误差。从结构布局来看，腔体内的支撑凸台采用不等高设计，对应不同直径的传动齿轮安装位置，每个凸台中心预留的轴孔同轴度公差控制在0.02mm以内，能够保证传动轴高速转动时不会出现偏磨卡滞的问题；腔壁内侧设置的纵向加强筋，既能够提升壳体整体的抗扭刚度，

　　避免设备受到外力冲击时腔体变形挤压内部传动件，同时筋条的走向刚好对应内部润滑油的回流路径，能够让齿轮甩起的润滑脂顺着筋条回流到腔体底部的储油区，减少润滑脂的无效堆积。在安装边界的设计上，壳体开口端的止口采用台阶式结构，配合端盖安装时能够直接实现径向定位，不需要额外添加定位销，端盖的安装螺孔均匀分布在止口外侧的凸缘上，螺孔周边做了局部加厚处理，避免反复拆装端盖时螺孔滑牙或者凸缘开裂。腔体侧壁预留的过孔对应换挡机构的伸出位置，孔位周边的凸台高度经过匹配计算，刚好能够容纳密封件的安装槽，保证换挡拨叉动作时不会出现润滑油渗漏的问题。从实际应用场景出发，这类壳体多用于小型手持电钻、台式台钻的变速机构中，

　　腰型的外轮廓能够更好地贴合设备手柄与机头的过渡位置，不会出现圆形壳体占用过多安装空间的问题，壳体外壁的圆弧过渡处理，既能够减少应力集中点，也能在装配时避免锐边划伤操作人员。在结构设计过程中，需要重点关注腔体内部各安装位的空间避让，保证齿轮转动时不会与腔壁发生干涉，同时各支撑凸台的厚度要满足轴承压装后的强度要求，避免长期受径向力导致凸台断裂；壳体的壁厚采用均匀化设计，整体壁厚差控制在1mm以内，能够减少注塑或者压铸成型时的缩痕、变形问题，提升成品率。
