分腔式传动齿轮承载箱体结构设计

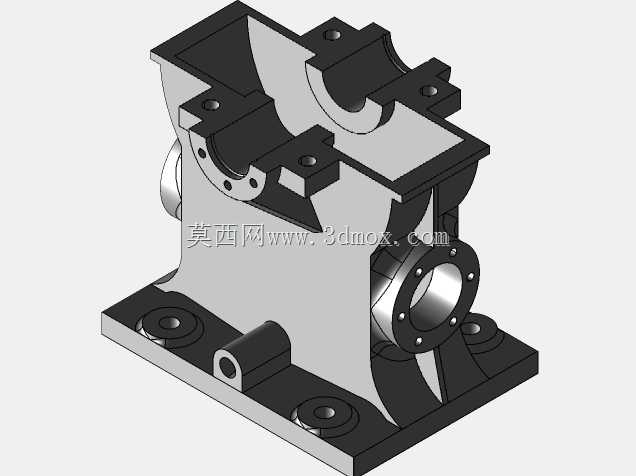

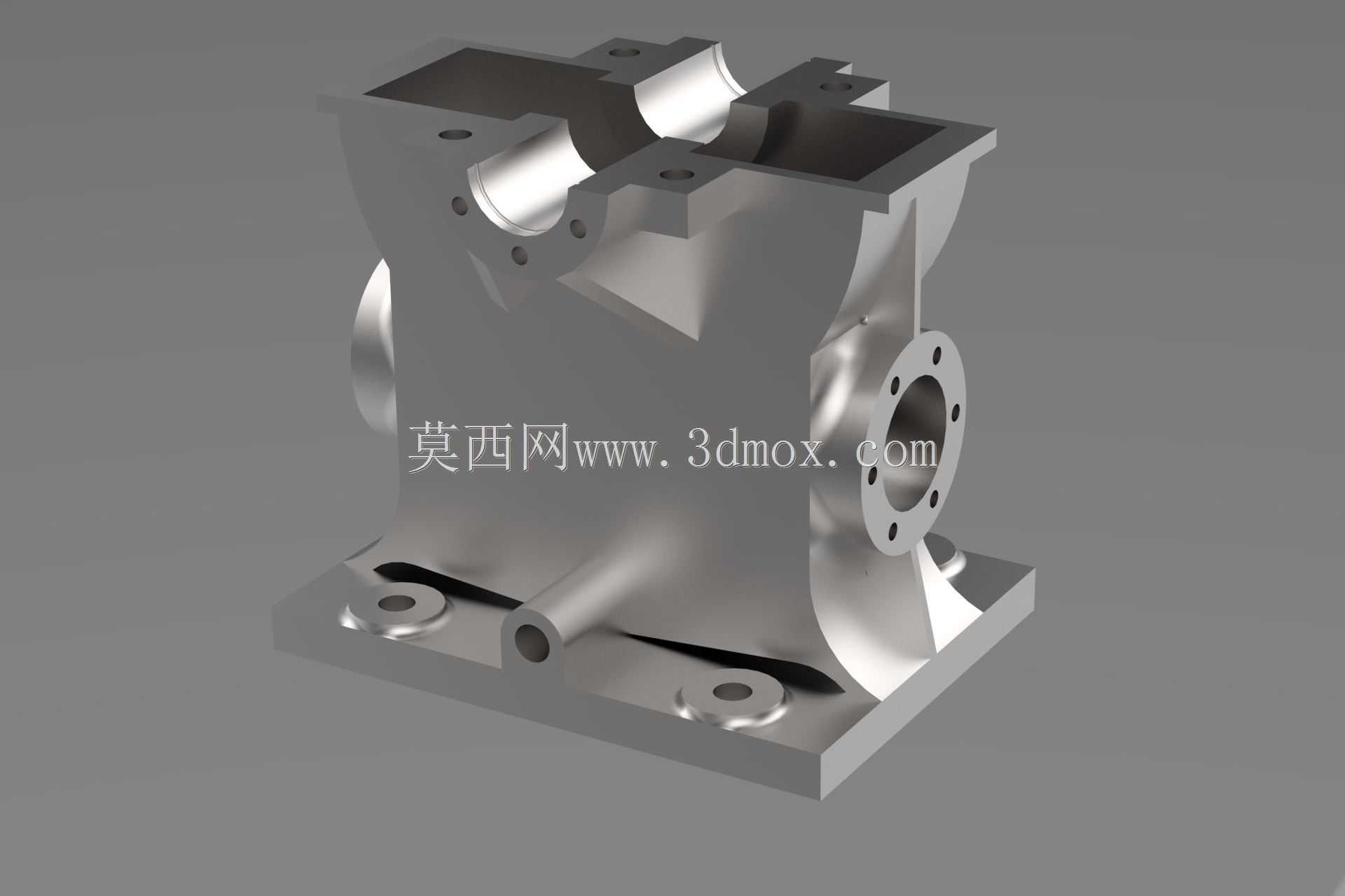

　　这款齿轮箱体是传动系统的核心承力构件，主要应用于中小功率精密传动场景，常见于工业自动化输送线、小型专用加工设备、精密检测仪器的动力传递单元中，承担容纳齿轮传动副、支撑轴系组件、密封润滑腔体、隔绝外部杂质的核心作用。从结构设计来看，箱体采用一体化铸造成型的主体框架，底部设置带安装孔的方形法兰基座，四个安装孔位做了沉台处理，可直接通过螺栓固定在设备安装面，安装时需注意基座平面度公差控制在0.05mm以内，避免装配后箱体产生形变影响轴系同轴度。箱体上部设置两个平行的轴系安装座，内孔为精加工轴承位，分别对应输入轴与输出轴的安装位置，两个安装座的中心距严格匹配传动齿轮的啮合中心距，孔位同轴度、圆柱度公差均按IT7级精度控制，

　　保证齿轮啮合时的侧隙与接触面积符合设计要求。箱体侧部设置带螺栓孔的法兰接口，可用于安装端盖、动力输入接头或者润滑管路接口，法兰端面做了密封槽预留设计，装配时可放置O型密封圈实现静密封，防止箱体内润滑油泄漏。箱体内部做了分腔式结构设计，不同腔室对应不同的齿轮传动级，腔室之间设置过油通道，保证齿轮运转时润滑油可以在腔室内循环飞溅，实现齿轮与轴承的充分润滑，同时腔室的加强筋结构从内部连接各个安装座与基座，大幅提升箱体的整体刚性，避免重载传动时箱体产生共振或者形变。设计过程中优先考虑了装配工艺性，箱体的开合面设置在轴系安装座的中心平面，装配时可先将轴系与齿轮组件预装在半侧箱体，再合箱紧固，降低装配难度；箱体外部的加强筋沿受力方向布置，

　　既可以提升箱体的抗扭、抗弯性能，也能增加箱体的散热面积，长时间运转时可以通过筋片将箱体内的热量传导到外部空气中，控制润滑油温升。安装边界方面，底部安装孔的孔距按照通用设备安装标准设计，可适配多数小型传动设备的安装工位，箱体上部的轴伸端预留了足够的联轴器安装空间，侧部法兰的接口尺寸也符合常规管路连接标准，不需要额外做转接件即可完成配套安装。
