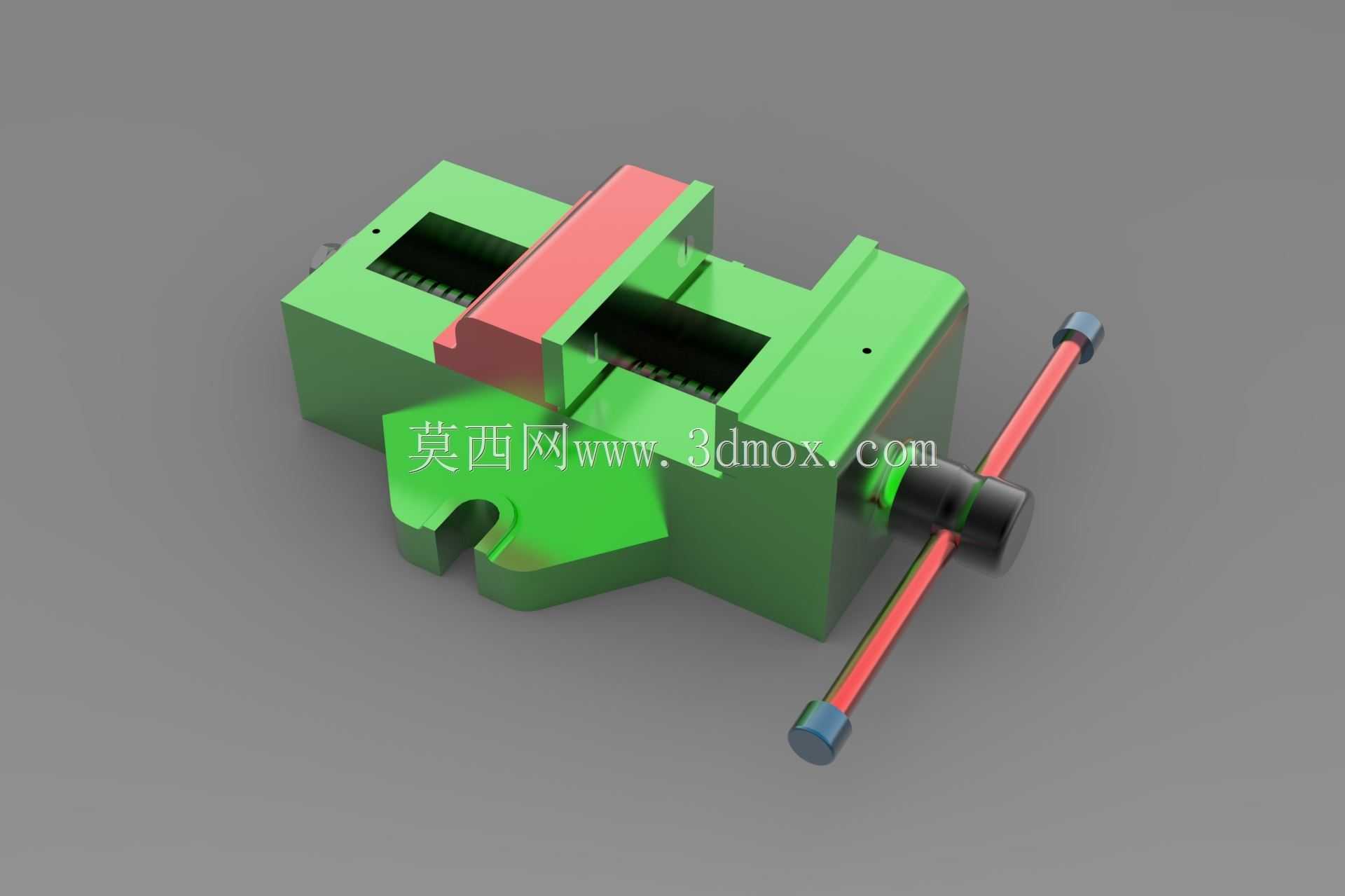

机加工用螺杆式夹紧机器虎钳结构

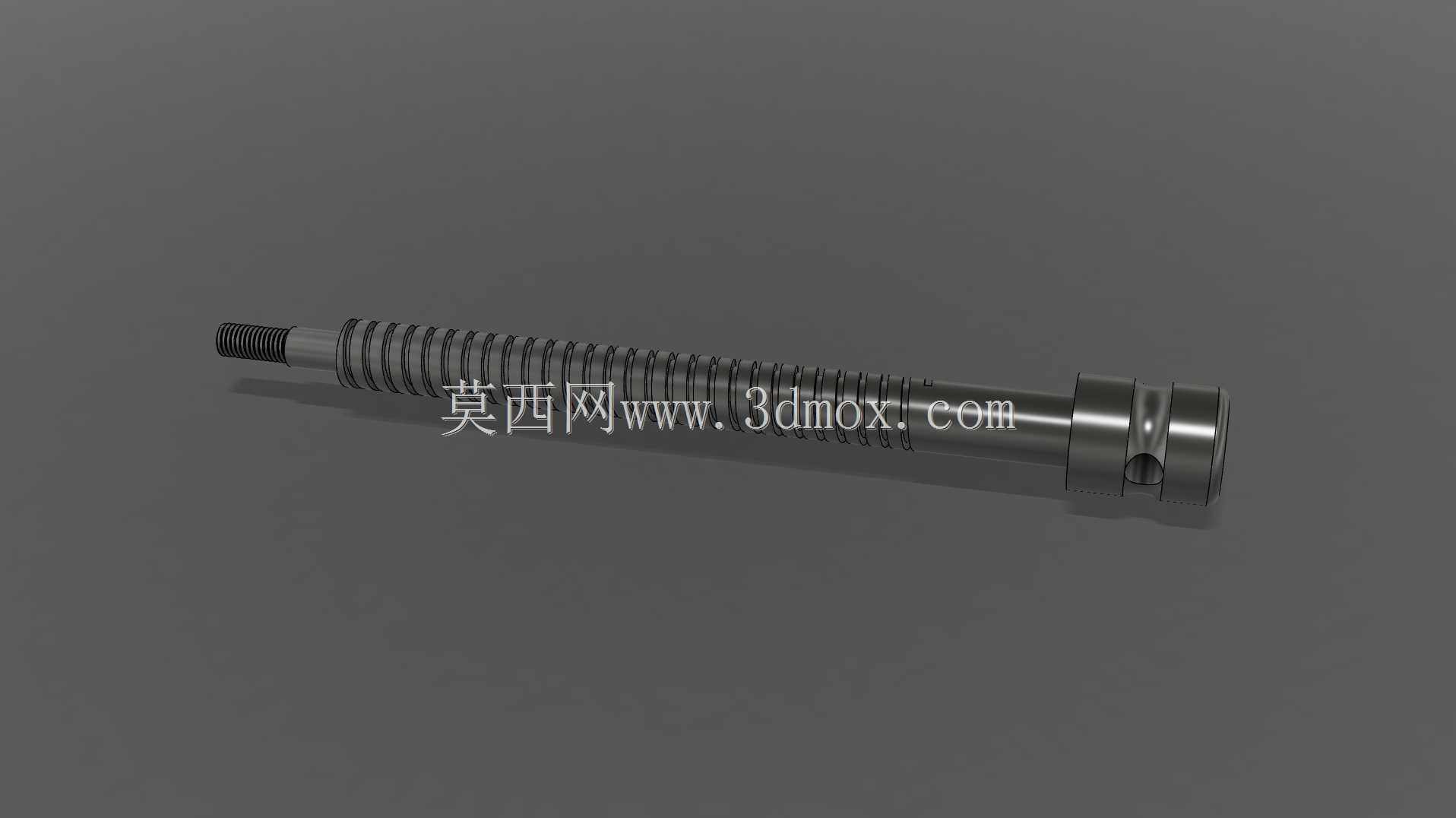

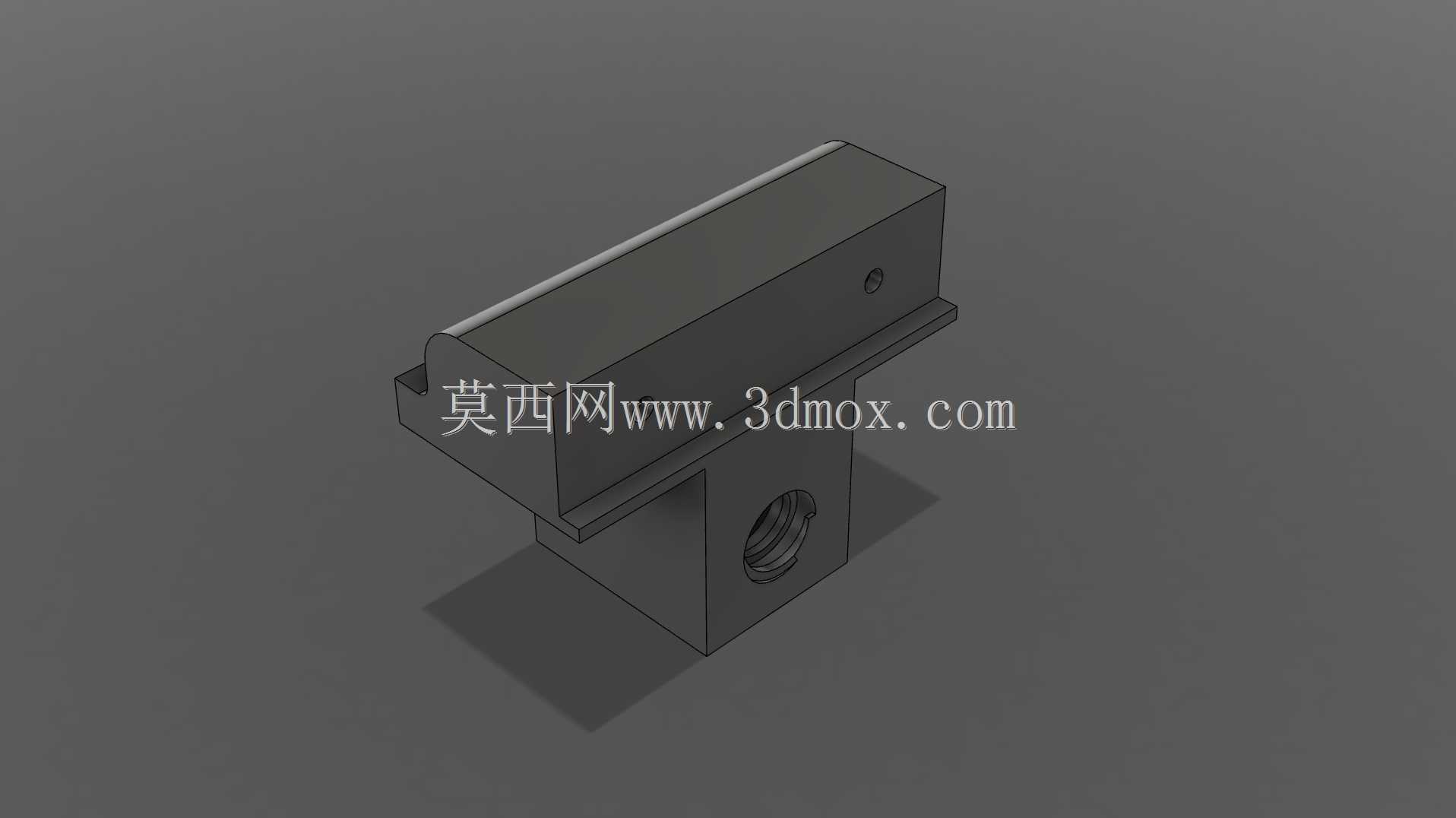

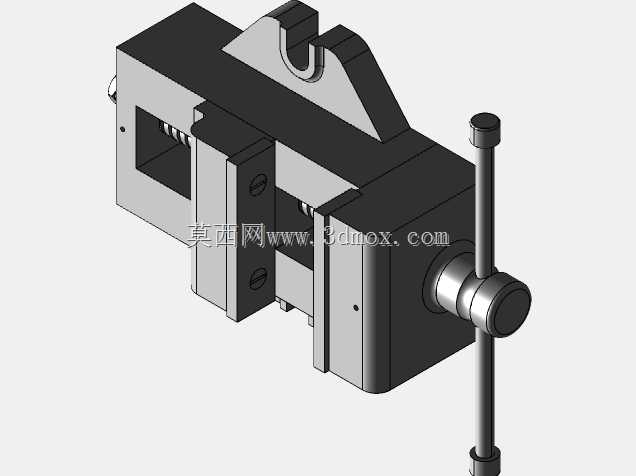

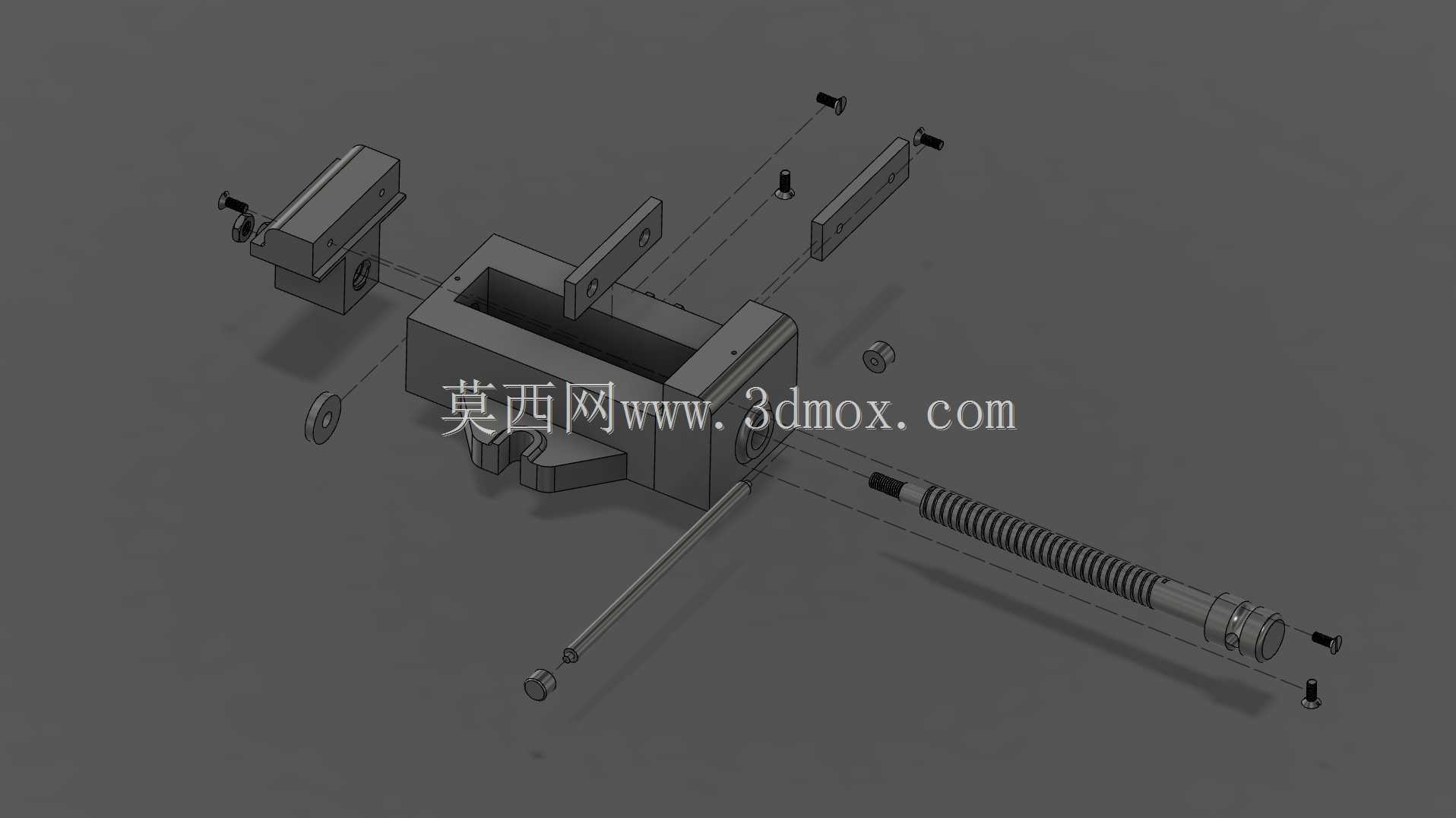

　　在常规金属切削加工、小型零件装配工位上，这类螺杆驱动的机器虎钳是工位旁最基础也最不可或缺的工装部件，它的核心作用是将待加工或待装配的工件牢靠固定在工作台或机床工作面上，避免加工过程中工件出现位移、振动，进而保障加工尺寸精度与操作安全性。从结构设计逻辑来看，这款虎钳采用了固定钳身搭配活动钳身的经典布局，驱动部分为贯穿式梯形螺杆，梯形螺纹的自锁特性是设计时的核心考量——当操作人员转动手柄带动螺杆进给，将工件夹紧后，即便加工过程中存在持续的切削振动，钳身也不会自行松脱，无需额外增加锁止结构就能维持足够的夹紧力。钳身的导轨部分采用了一体式燕尾槽滑动结构，这种结构的优势在于导向精度稳定，配合间隙可通过侧边的调节镶条进行微调，

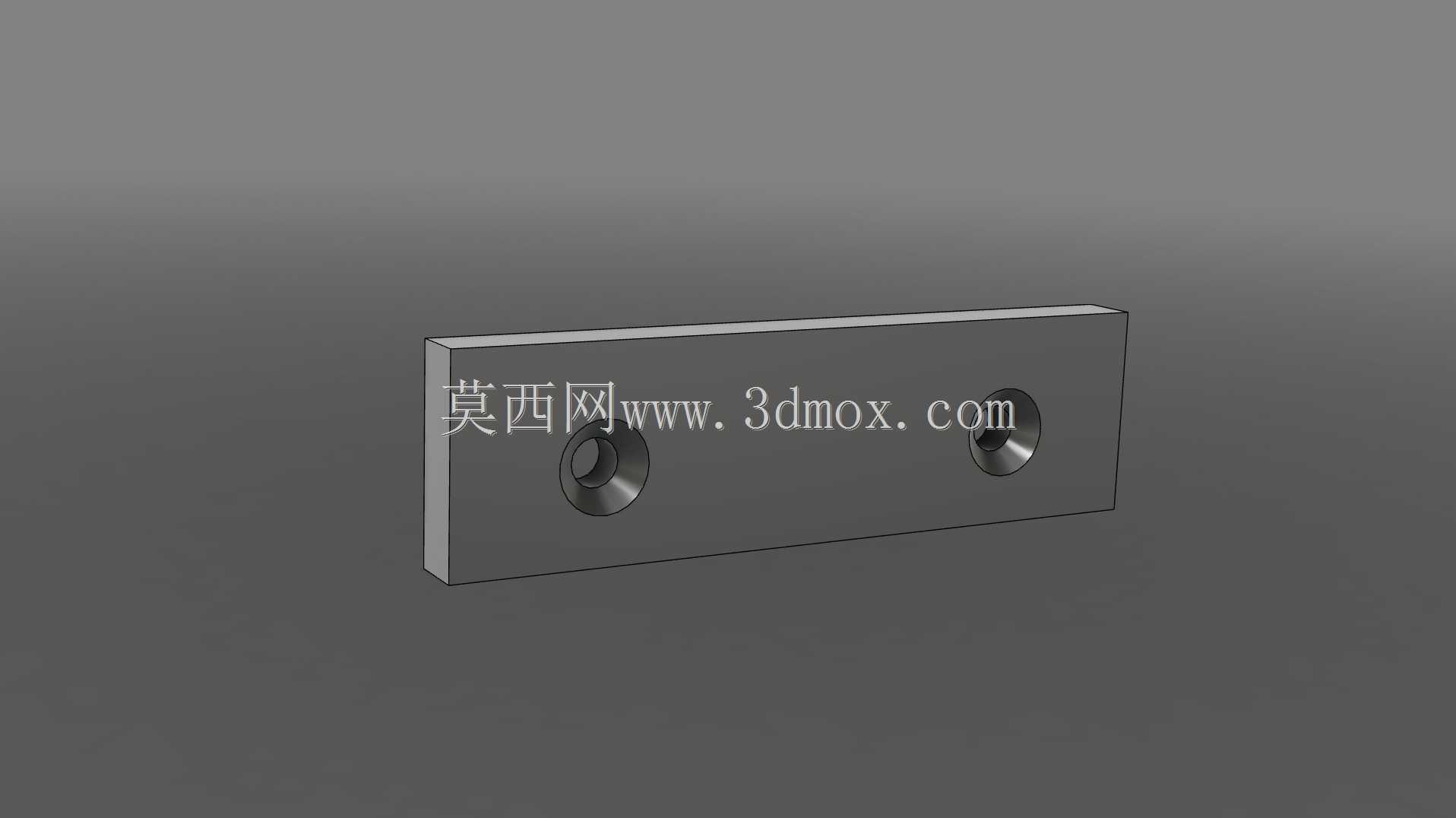

　　长期使用出现磨损后也能快速调整恢复精度，不需要整体更换钳体，能有效降低车间的工装维护成本。钳口部分设计为可更换式结构，针对不同的工件材质与加工场景，可以更换光面钳口、齿面钳口或者带V型槽的专用钳口：光面钳口适合夹持表面精度要求高的精加工零件，避免夹伤工件表面；齿面钳口适合夹持毛坯件或者粗加工工件，能提供更大的摩擦力防止工件打滑；V型槽钳口则专门用于装夹轴类、圆柱类零件，保证工件装夹后的同轴度。从安装边界来看，这款虎钳的底座采用了标准的平口钳安装定位结构，底座预留了多个T型槽安装螺栓位，可以直接适配多数普通铣床、钻床、小型加工中心的工作台T型槽间距，也可以通过压板固定在重型装配工作台面上，安装时不需要额外制作过渡转接板，

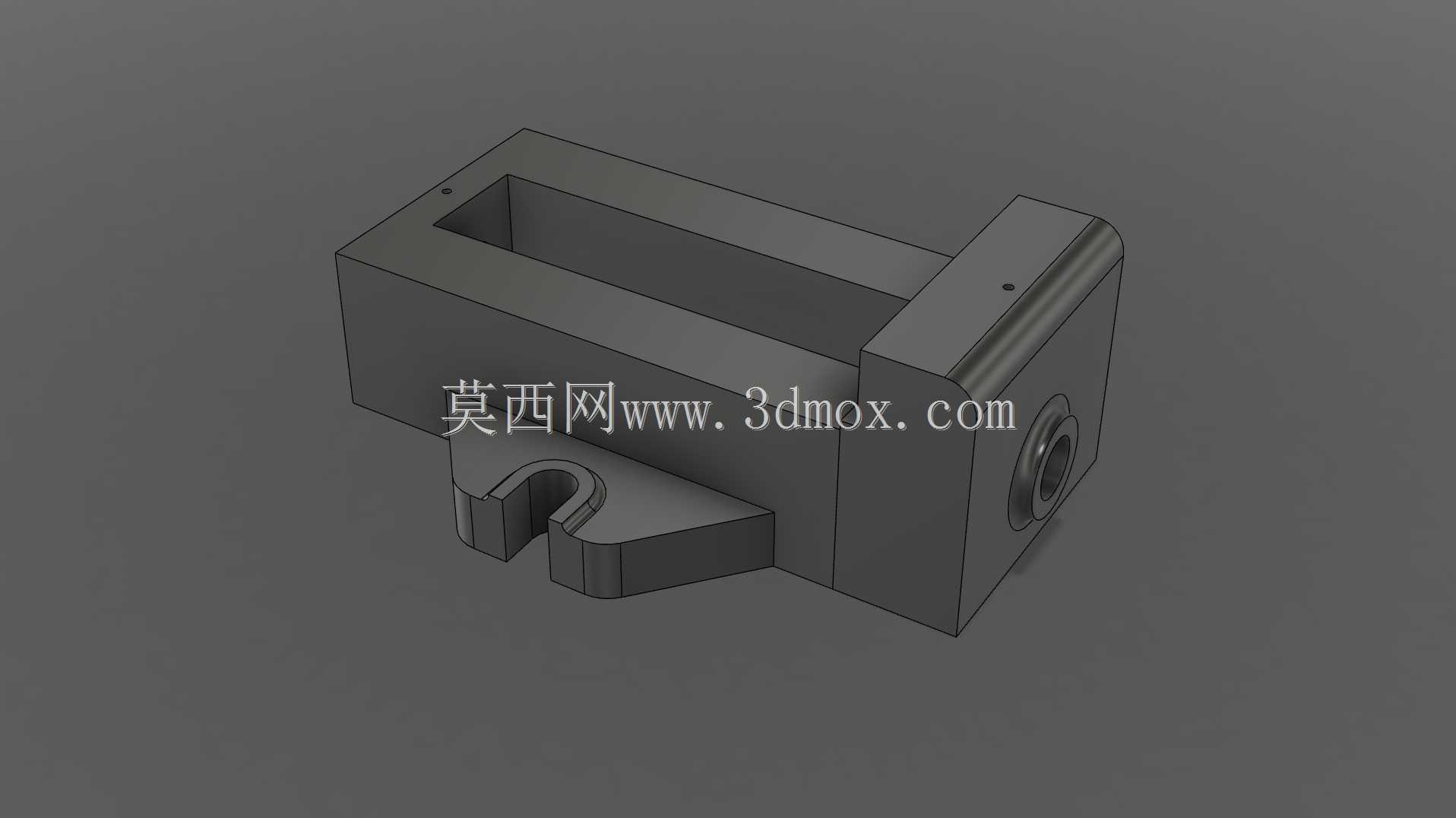

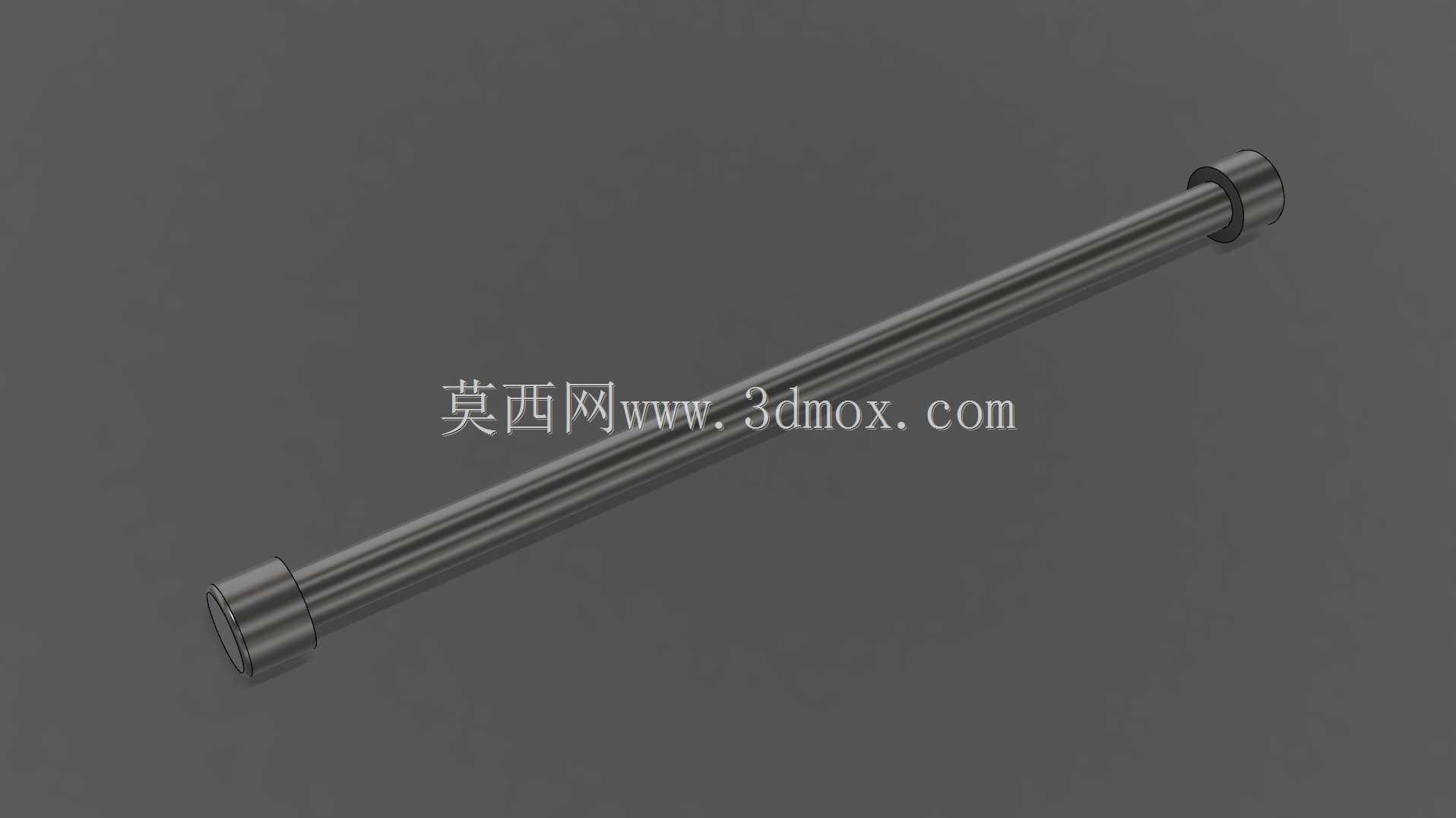

　　能快速完成工位部署。在实际使用场景中，这类虎钳除了承担铣削、钻削工序的工件装夹工作，也常被用于钳工划线、小型零件压装、工件去毛刺等工位，它的夹紧行程覆盖了常规小型机械零件的装夹尺寸范围，操作时只需要转动端部的加力杆就能完成夹紧与松脱动作，单人即可快速完成工件装夹拆卸，不需要额外的辅助工具，能有效提升单工位的作业效率。设计时还特意在钳身底部预留了定位键槽，安装时可以通过定位键与机床工作台的T型槽配合，快速找正虎钳的固定钳口与机床进给轴的平行度，减少每次装夹虎钳时的找正时间，对于批量加工的工位来说，这一细节设计能大幅压缩工装准备的辅助时间。钳身主体采用了整体式铸造结构，经过时效处理后内部应力释放充分，长期使用不会出现明显的形变，能维持稳定的装夹精度，活动钳身与固定钳身的贴合面经过磨削加工，滑动过程顺畅无卡滞，即便在承受较大夹紧力的情况下，也不会出现钳身上翘的问题，保障装夹后工件的定位基准不发生偏移。
