龙门式非金属板材激光切割设备结构设计

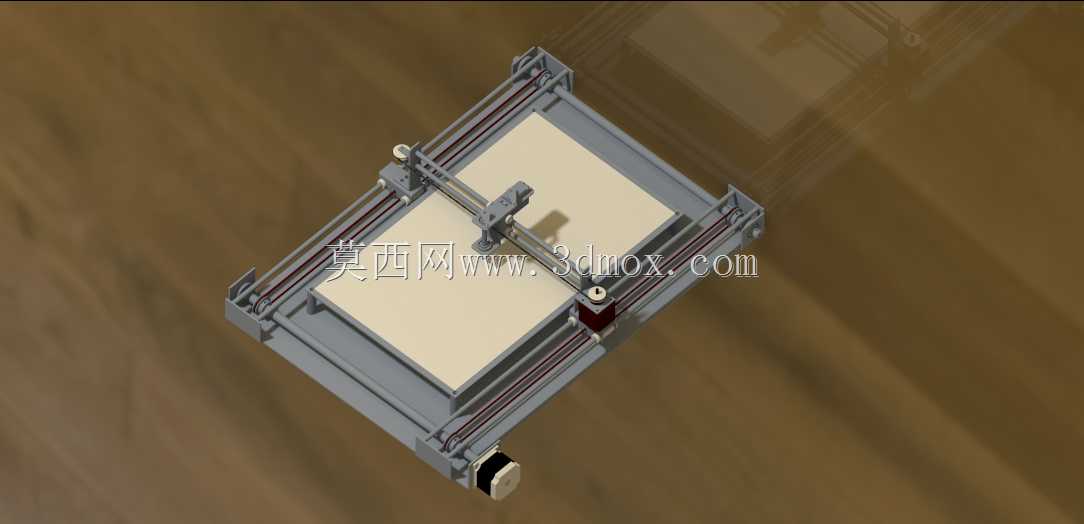

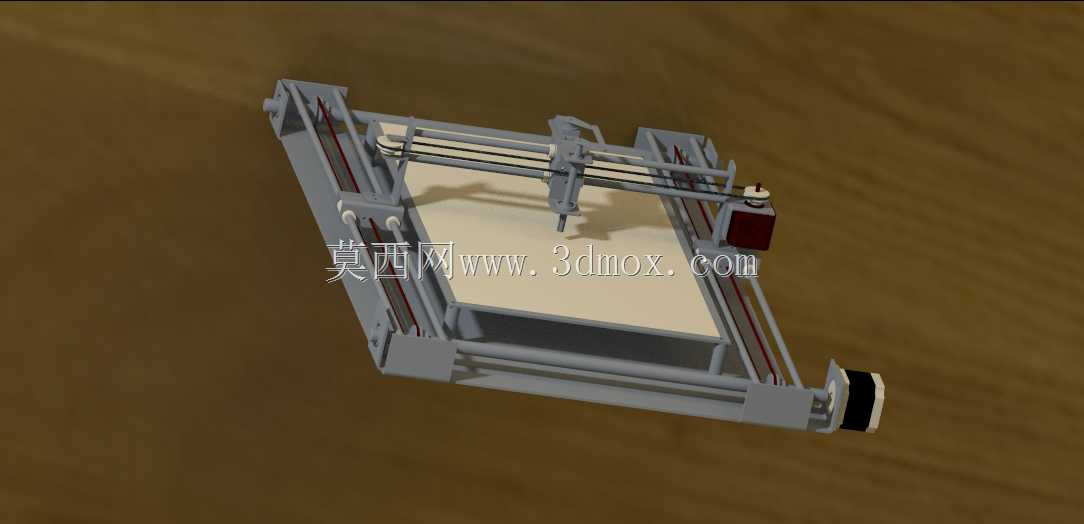

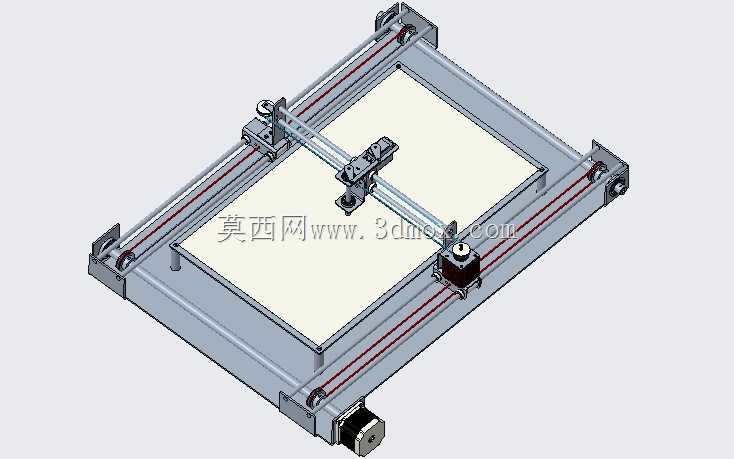

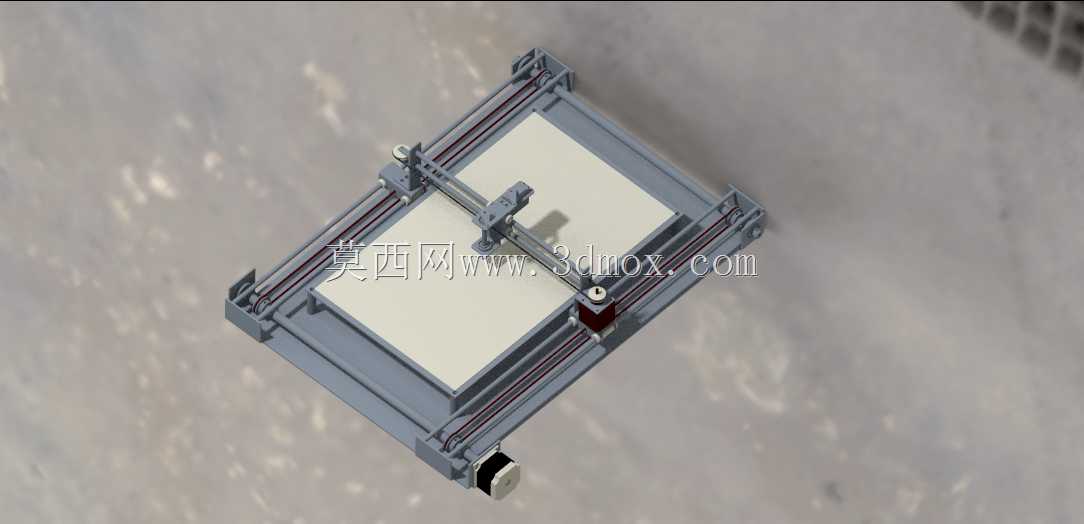

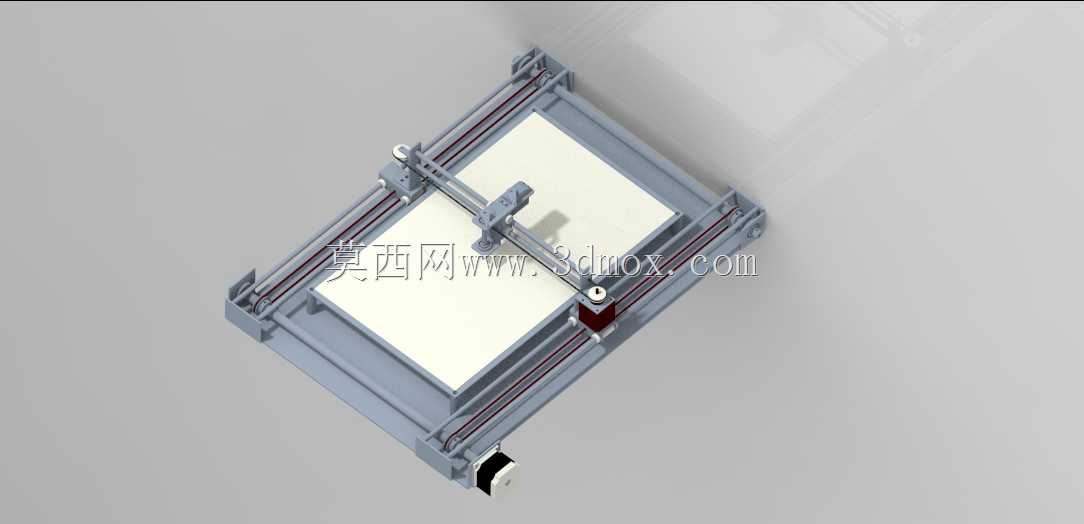

　　这款龙门架构的激光加工设备，主要面向广告标识制作、工艺礼品加工、小型钣金打样等场景，可对亚克力、薄木板、皮革、非金属复合板材等材料完成精准的轮廓切割与表面雕刻作业，在小批量定制加工、教学实训、创客工坊等场景中适配性极强。从结构设计逻辑来看，整体采用双边同步驱动的龙门布局，X轴横梁搭载可沿横向滑移的激光头模组，Y轴通过两侧平行布置的直线导轨实现横梁的纵向进给，传动部分选用同步带搭配步进驱动的方案，兼顾了中小幅面加工的进给速度与定位精度，能满足非金属材料加工时的走刀平顺性要求，避免切割边缘出现锯齿、焦边等工艺缺陷。设备的加工幅面预留了标准的1200mm900mm工作台边界，工作台采用栅格状铝型材支撑结构，既能够承托待加工板材，

　　也可让激光穿透材料后的多余能量向下散逸，避免灼伤工作台面，同时栅格结构的镂空设计方便加工过程中碎屑的自然掉落，降低日常清理的维护难度。激光头模组集成了聚焦镜调节与吹气接口，可根据不同加工材料的厚度调整焦距，配套的吹气通路能在切割过程中向加工点位输送压缩空气，吹走熔化的材料残渣，同时降低切割区域的温度，减少材料热变形对加工精度的影响。两侧的Y轴导轨端部设置了硬限位与缓冲结构，可避免设备超程运行时出现机械碰撞，Z轴方向的激光头调节预留了足够的升降行程，可适配不同厚度的板材装夹需求，整体机架采用铝型材拼接的框架结构，在保证整体刚性的同时控制了设备自重，方便车间内的移位与安装调试。从安装边界来看，

　　设备整体占地尺寸控制在1600mm1300mm范围内，不需要额外做地基固定，放置在水平的硬质地面即可完成调平使用，电气控制部分集中布置在机架侧方的安装位，走线全部沿型材槽内布置，既避免了加工过程中线路被剐蹭的风险，也让整体外观更加规整。设备的驱动线缆采用拖链收纳，在X、Y轴往复运动过程中可对线缆起到可靠的保护作用，延长线缆的使用寿命，减少因线路磨损导致的设备故障。
