黄铜内螺纹直通式手动球阀结构

　　这套球阀结构主要面向小口径流体管路的通断控制场景，常见于给排水支管、气动系统、低压油路、实验台管路以及设备内部冷却回路。它的核心作用不是精细调节流量，而是通过90度旋转阀芯，快速实现管路全开或全关；全开状态下介质通道近似直通，流阻较低，关闭状态下依靠阀芯与密封座贴合形成截断，适合需要频繁启停、检修隔离或支路切换的位置。

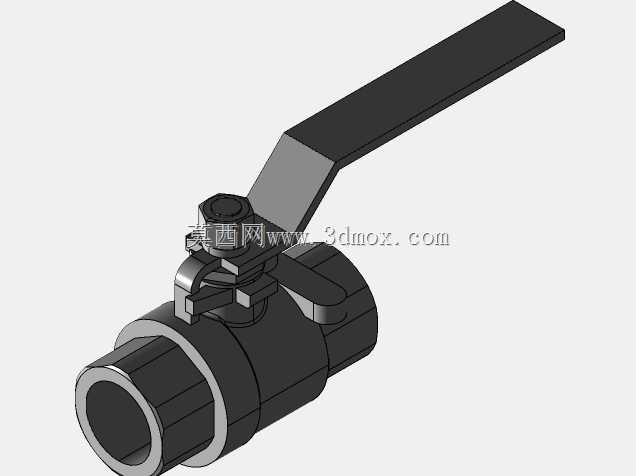

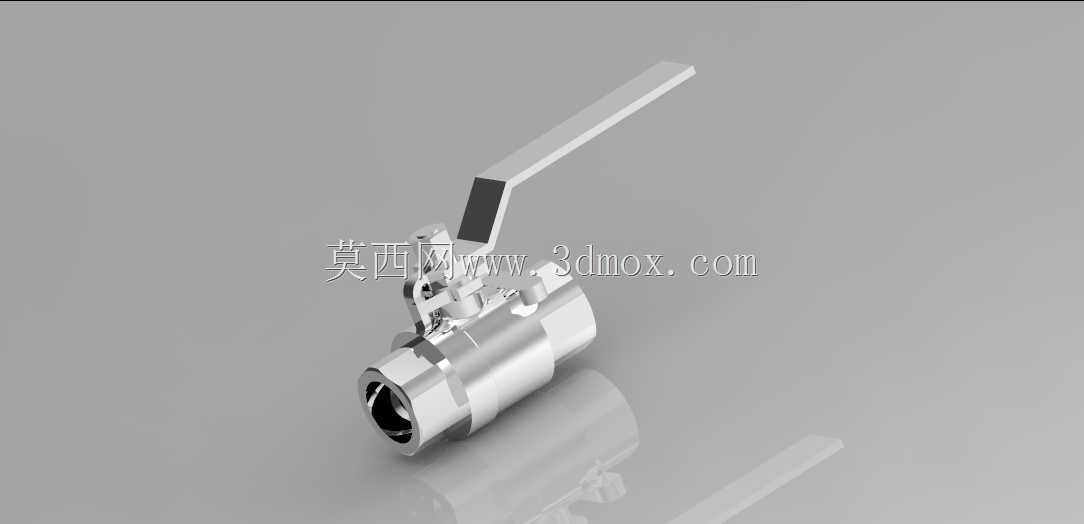

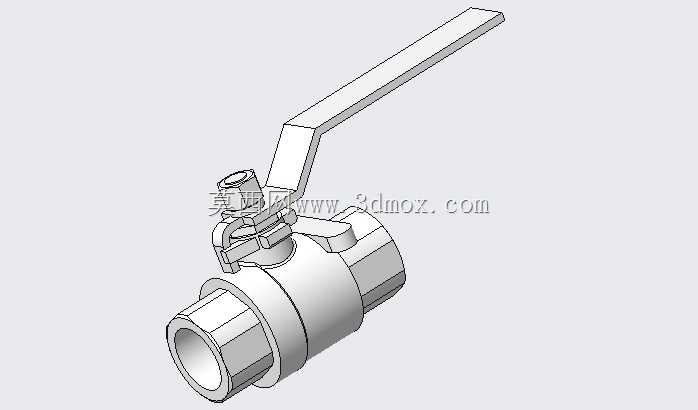

　　从结构组成看，模型包含黄铜阀体、两端内螺纹接口、中部球形阀芯、阀杆、压紧螺母、手柄以及相关密封配合部位。阀体采用左右贯通的流道布局，介质从一端进入后，经阀芯中部通孔流向另一端。手柄与阀杆联动，扳动长手柄即可带动阀芯旋转；手柄长度在操作力矩和外部空间之间做了平衡，既便于人工施力，也能通过手柄方位直观判断阀门开闭状态。手柄处于与管路平行方向时通常为全开，垂直方向时为全关，这种视觉提示在密集管线排布中很实用。

　　建模时需要重点处理几个配合关系。首先是阀芯与阀体密封座之间的同轴关系，球心应位于流道轴线上，阀杆旋转轴线则与流道轴线垂直相交，若交点偏移，容易造成密封面偏磨或操作卡滞。其次是阀杆穿出阀体的部位，这里既要传递扭矩，又要限制阀芯轴向窜动，通常通过阀杆扁位、台阶面和压盖结构共同实现。压紧螺母不仅起到装配约束作用，也为填料或密封圈提供预紧力，预紧量过大将增加转动阻力，过小则可能在阀杆处产生渗漏。

　　外形与安装边界方面，两端内螺纹接口决定了它更适合直接旋入带外螺纹的管道、接头或设备端口。布置时不能只关注阀体本体长度，还要给手柄旋转留出足够空间。手柄抬起后会在阀体侧上方形成较大的操作包络，若旁边贴近墙板、其他阀件或线束，会导致手柄无法转到位。维修边界同样需要考虑：阀体两端螺纹连接虽然紧凑，但拆卸时需要管路具备一定旋合或退让空间；若安装在刚性短管中间，后期维护可能需要先松开相邻管接头。

　　流道设计上，直通球阀的优势在于通路方向简单、压力损失小，介质中的少量杂质不易在阀腔内部形成大面积沉积。但用于含颗粒介质时，仍应在前端配置过滤装置，因为硬质颗粒夹在球面与密封座之间，会划伤密封面并影响关闭性能。用于气体管路时，关注点偏向阀杆处的微泄漏和螺纹密封；用于液体管路时，则要关注水锤影响，快速关阀虽然操作方便，但在高流速、长管路系统中可能产生瞬时压力冲击。

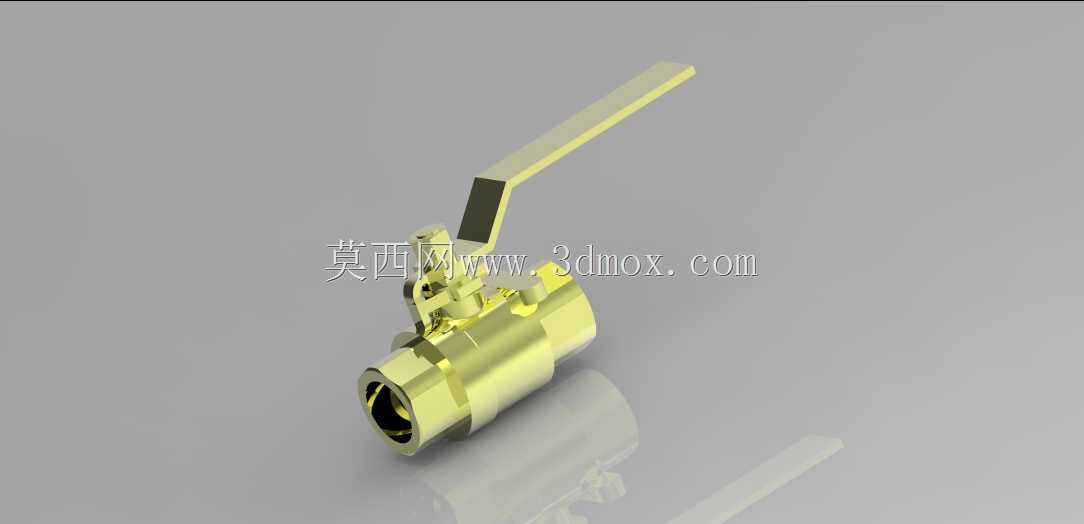

　　阀体采用黄铜材质的表现，也符合这类小型阀门的常见工程选择。黄铜切削性能好、成形后表面光洁，对水、空气和一般低压油液具有较好适应性，成本也低于不锈钢阀件。模型中对金属光泽、倒角和薄壁过渡的呈现，有助于在产品展示、装配培训或3D打印原型验证中观察外部结构。作为展示或原型件时，可以直接验证手柄运动范围、接口朝向和相邻部件干涉情况；若转入实际加工，则还需要补充密封件沟槽尺寸、螺纹规格、公称压力、壁厚校核以及阀芯通孔直径等制造参数。

　　在设备总体布局中，这类球阀通常布置在泵组进出口、设备进水口、气源处理单元前后、冷却支管和维护段附近。选型时不能只按管径匹配，还要同时确认介质性质、工作温度、压力等级、螺纹标准和操作空间。若阀门安装位置靠近操作人员，手柄高度和扳动方向应符合人体操作习惯；若安装在机柜内部，则可优先选择短手柄或预留工具操作空间。整体来看，该结构把阀体流通、阀芯截断、阀杆传动和手动操作集中在一个紧凑组件内，是小口径管路系统中典型而可靠的通断控制部件。
