龙门式数控等离子金属板材切割设备结构

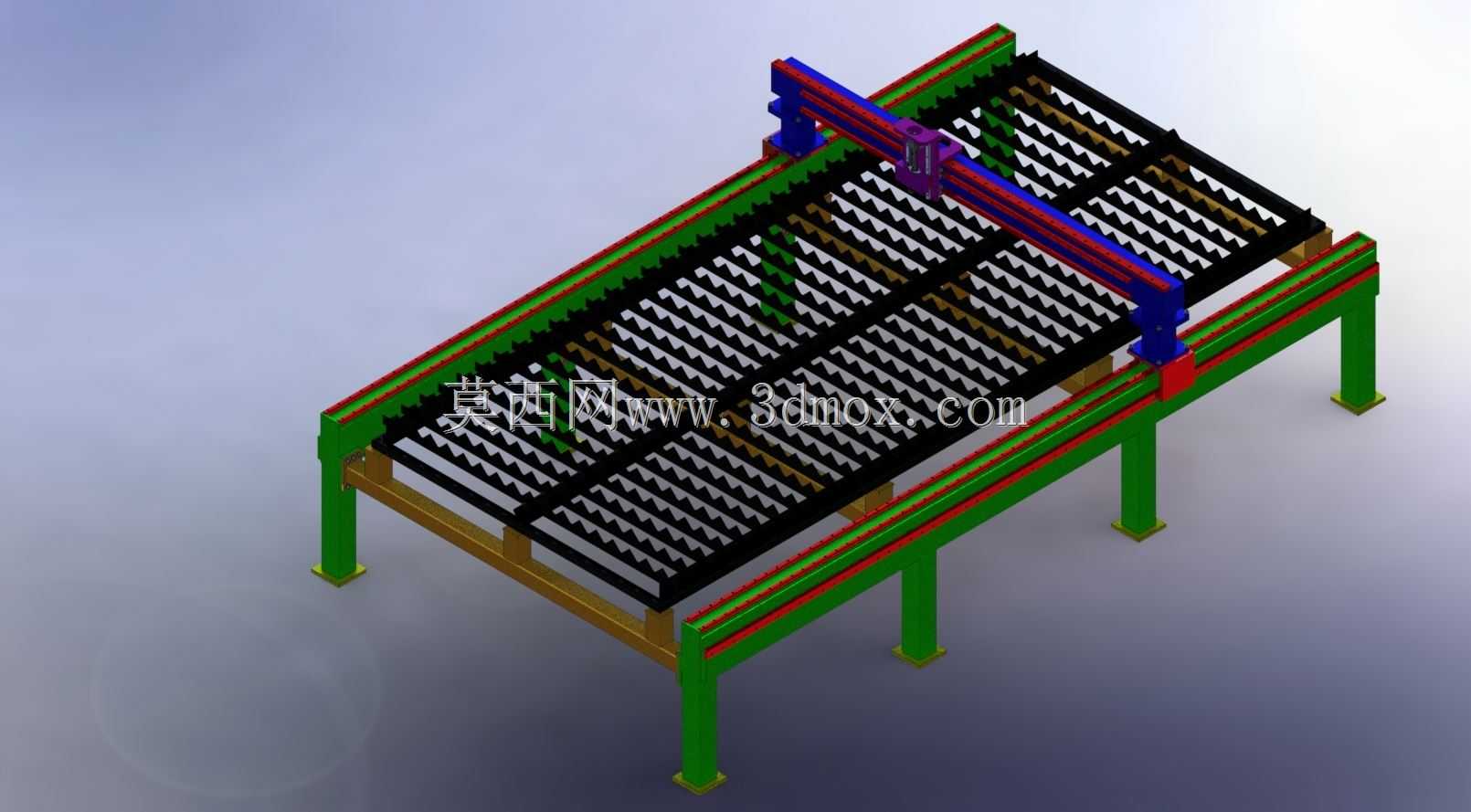

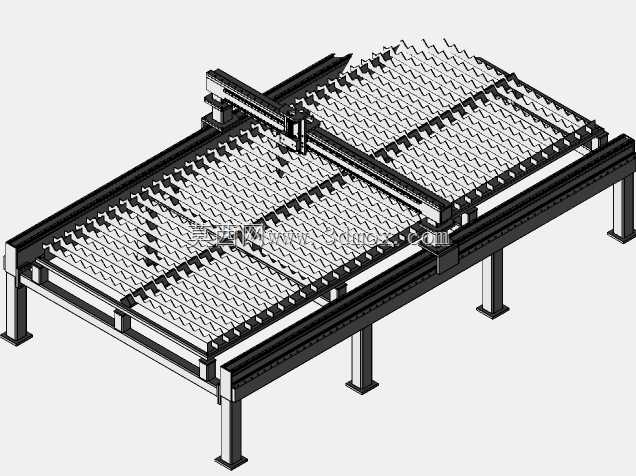

　　这套龙门式等离子切割设备的三维结构，主要面向金属板材加工场景的下料工序，在钢结构加工厂、钣金生产车间、五金制品下料工段都有广泛应用，日常可完成碳钢板、不锈钢板、镀锌板等多种导电金属板材的异形轮廓切割，替代传统的锯切、手工火焰切割工序，大幅提升异形板材下料的精度与加工效率。从结构设计逻辑来看，设备采用双边驱动的龙门架布局，两侧纵向导轨架设在设备床身的支撑梁上，床身整体采用型钢焊接框架结构，栅格状的支撑齿条均匀排布在床身上部，用于承托待切割的金属板材，齿条采用可拆卸式设计，切割过程中被等离子弧烧损后可单独更换，降低后期维护成本。纵向传动采用直线导轨配合齿轮齿条的传动组合，保证龙门架沿床身长度方向移动的平稳性，

　　横向横梁同样搭载直线导轨与传动组件，切割头搭载在横向滑座上，可沿横梁长度方向往复移动，配合龙门架的纵向移动，实现切割平面内全范围的点位覆盖，满足不同幅面板材的加工需求。切割头配备自动调高机构，可在切割过程中实时感知板材表面的高度变化，自动调整割嘴与板材的间距，避免因板材变形、放置不平整导致的割嘴碰撞或者切割质量不稳定问题。设备的支撑腿采用可调式地脚设计，安装时可通过调整地脚螺栓来校准床身的水平度，保证导轨安装面的平面度公差控制在合理范围内，避免长期运行出现导轨偏磨、传动精度下降的问题。从安装边界来看，设备床身的宽度方向预留了足够的导轨安装与维护空间，纵向长度可根据常用加工板材的幅面进行适配，常规配置下可满足四米幅面宽度、

　　六米长度板材的加工需求，车间布置时需要在设备周边预留至少一米的操作与维护通道，设备侧面预留等离子电源、控制系统的安装位置，电气走线沿床身侧面的布线槽排布，避免切割过程中产生的高温熔渣损坏线缆。在功能设计上，这套结构充分考虑了等离子切割的工况特性，床身下部预留了抽风除尘的接口位置，可配套工业除尘系统，将切割过程中产生的金属烟尘抽排处理，改善车间作业环境；横梁两端设置了行程限位块与防撞缓冲结构，避免设备运行过程中出现滑座超程脱轨的问题；所有传动部件都配备了防护拖链与防尘罩，阻挡切割过程中产生的金属飞溅、粉尘进入导轨与传动副内部，延长传动部件的使用寿命。从建模细节来看，整套结构完整还原了设备的装配关系，包括床身框架的型钢拼接位置、

　　导轨的安装基准面、龙门架的连接结构、切割滑座的搭载方式、栅格支撑条的排布间距，可直接作为同类设备设计的参考结构，也可用于设备改造、部件选型的三维校核，帮助结构设计人员快速掌握龙门式等离子切割机的整体布局逻辑，在进行非标定制化设备设计时，可根据实际加工板材的厚度、幅面需求，对床身承重结构、驱动组件选型、横梁截面尺寸进行针对性调整，比如加工厚板时可适当加强床身的结构刚性，选配更高功率的等离子电源，加工小幅面薄板时可适当缩小设备整体尺寸，减少车间占地面积。另外，设备的横向与纵向传动均预留了伺服电机的安装位置，可配套数控系统实现自动排版切割，根据导入的零件轮廓图自动规划切割路径，减少板材余料浪费，提升材料利用率，相比手工切割方式，加工出的零件轮廓一致性更好，后续焊接、折弯工序的余量预留更均匀，减少二次打磨、校形的工作量。
