工业双轴电动撕碎破碎设备结构

　　该设备面向工业固废、塑料边角料、轻薄金属件、包装废料及小型橡塑制品的粗碎作业场景，整体采用双轴平行剪切结构。物料从上方敞口料斗投入后，落入两根相向旋转的刀轴之间，刀轴上交错布置的钩形刀体通过撕扯、剪切、挤压共同作用，将尺寸较大的废料破碎为较小块度，便于后续输送、分选、回收或再加工。设备在废料回收车间、塑料制品生产线、包装处理工位以及小型资源再生现场都具有较强适配性，尤其适合处理容易缠绕、块形不规则或需要低速大扭矩破碎的物料。

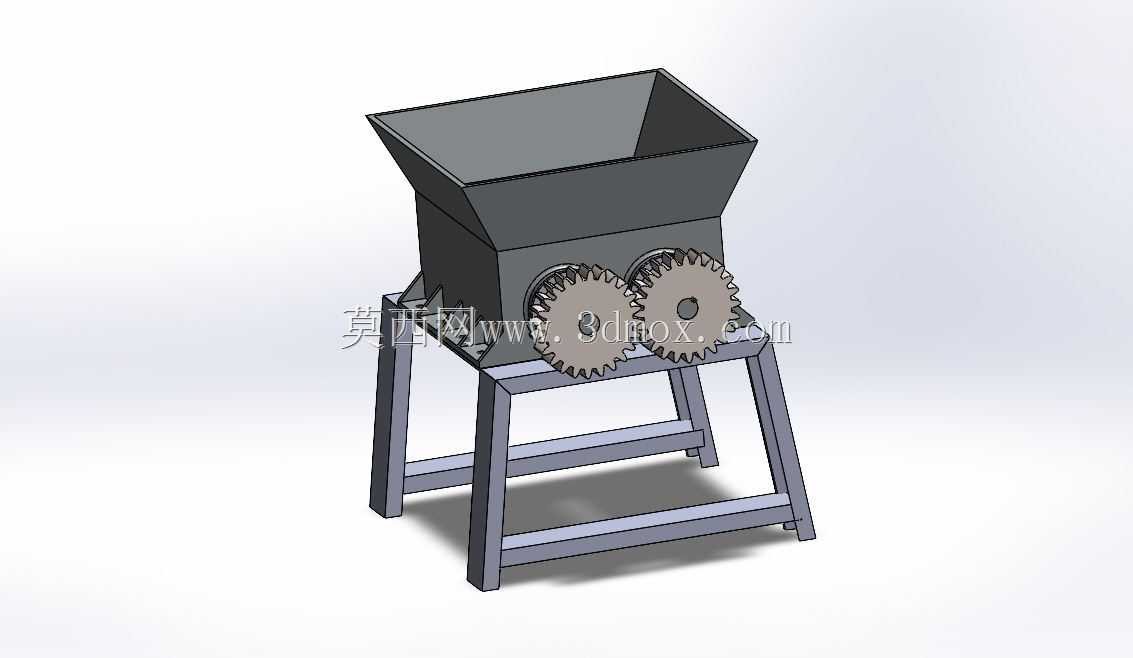

　　结构布置上，上部采用扩口式进料斗，斗壁向刀轴工作区收拢，既增加投料缓冲空间，也能引导物料滑入剪切区域，减少投料时卡滞和外溅。下部为型钢焊接机架，四根支腿将破碎腔体抬离地面，破碎后的物料可直接从底部敞口排出，能够衔接集料箱、输送带或人工接料。机架横梁与支腿之间形成稳定支撑，腔体工作时承受的交变载荷可通过焊接框架传递至地面，安装时只需保证支腿底面水平，并预留检修、排料和驱动端维护空间。

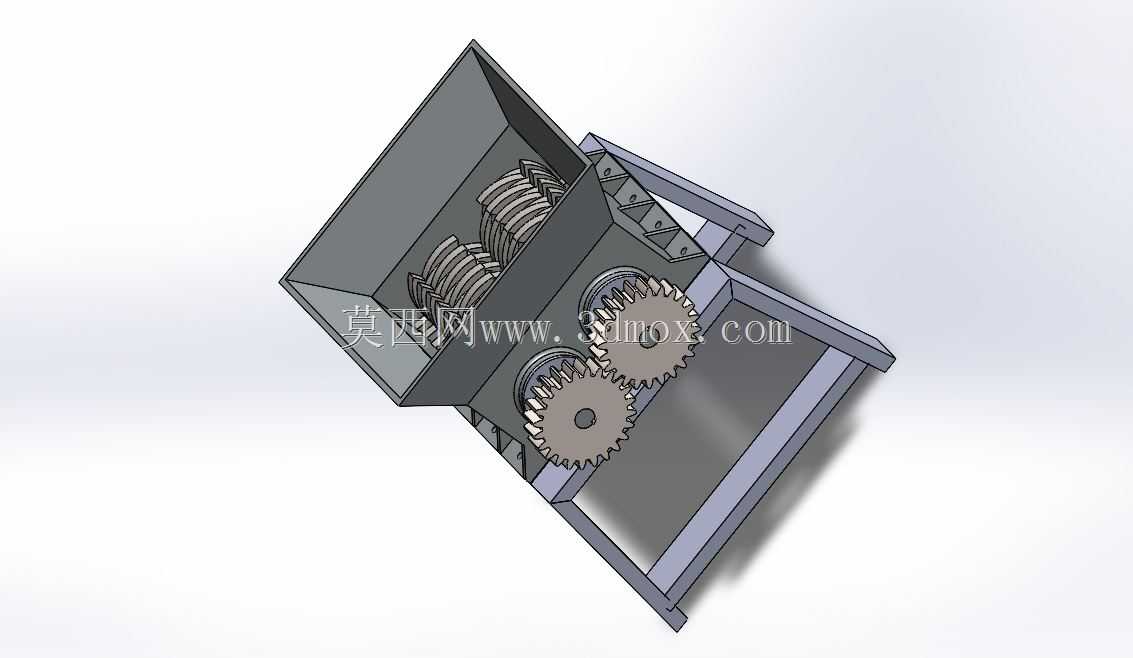

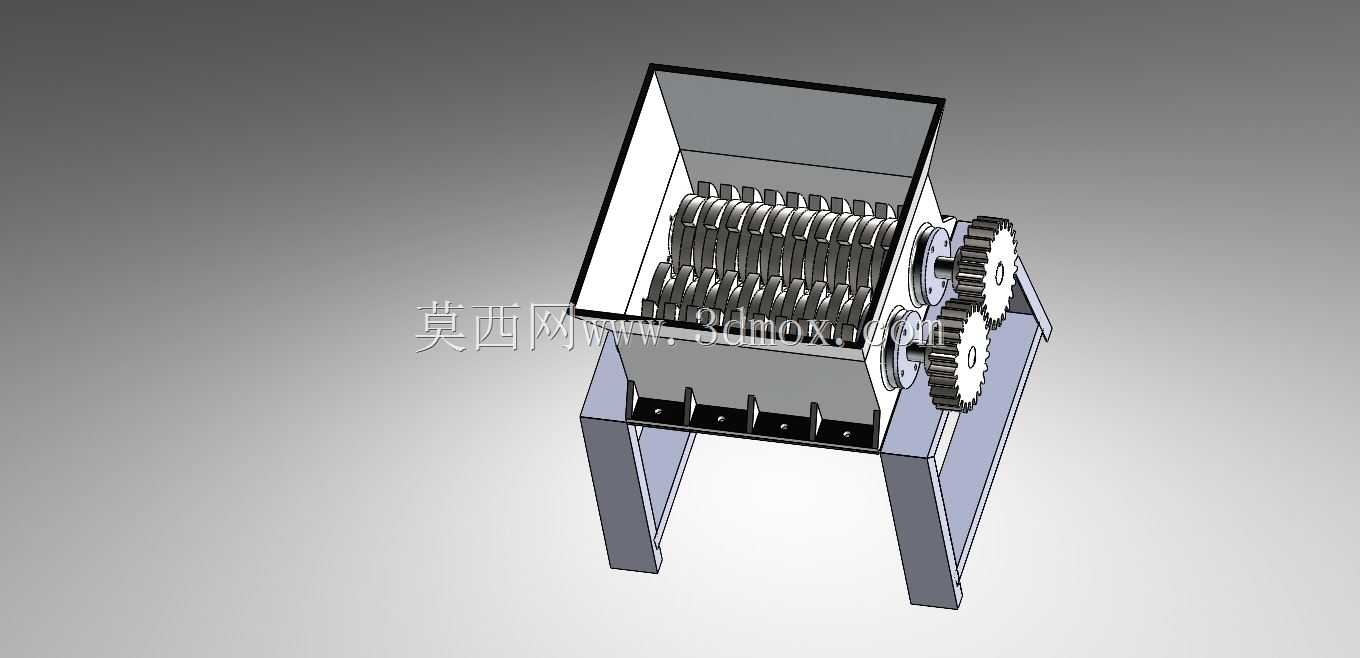

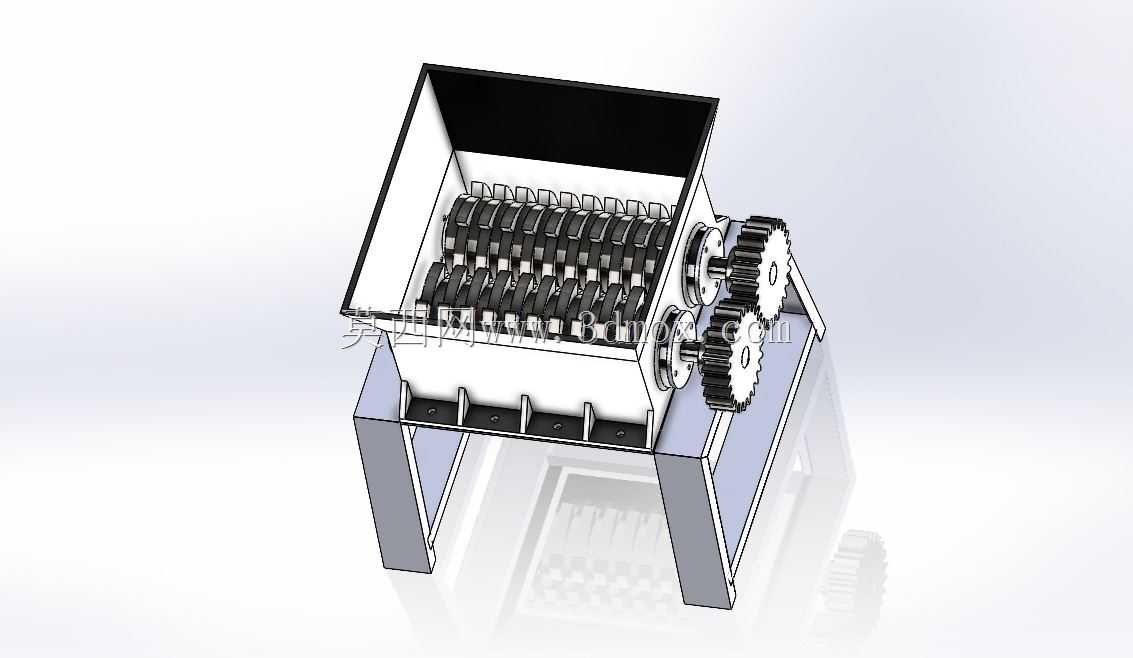

　　核心工作部件为两根带刀片的转子轴。刀片沿轴向多组排列，相邻轴上的刀体在回转过程中形成交错咬合，使物料在进入间隙后被强制拉入并剪断。轴端配置一对啮合齿轮，用于传递和分配两根轴的相对运动，保证刀轴按工作方向同步运转。齿轮外侧设置支撑与防护结构，既避免碎料飞溅进入传动区，也为轴承、轴端紧固件的检修留出位置。设计时需要重点控制两轴中心距、刀片回转外径、刀体间隙以及齿轮啮合位置，避免运动干涉。

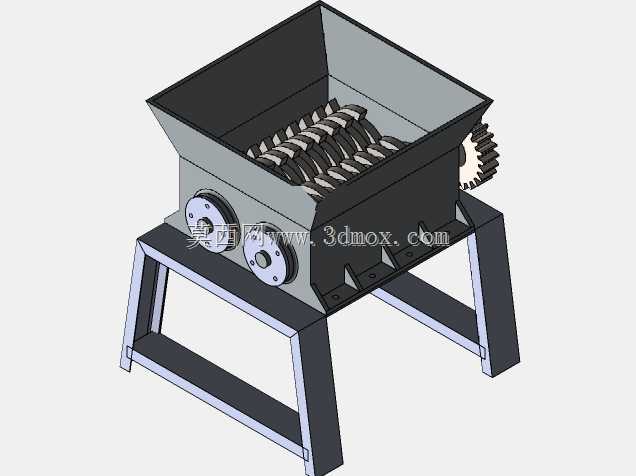

　　从建模思路看，该结构以焊接机架、破碎腔体、刀轴组件、传动齿轮、进料斗和排料空间为主要拆分对象。料斗与腔体属于板焊件，适合通过钣金折弯、焊接拼合实现；刀轴部分需体现刀片、隔套、轴段和端盖的装配关系；齿轮与轴承座位于侧向，应保证轴线同心和安装基准一致。外形边界方面，设备高度主要由支腿、破碎腔和进料斗叠加决定，平面占地集中在机架支腿范围内，驱动端需额外留出齿轮拆装和维护距离。进料口宽度应与刀轴有效工作长度匹配，排料口下方不宜布置其他固定结构，以便物料顺畅下落。

　　实际选型与细化时，还应结合物料硬度、进料尺寸、目标出料粒度和连续作业时间校核轴径、刀片厚度、轴承承载及驱动扭矩。若用于金属废料，应加强刀体材质和主轴刚度；若用于塑料、纸张等轻质物料，则可优化刀齿角度与腔体容料量。整体结构简洁，功能分区明确，适合作为双轴撕碎机、小型破碎机及废料处理设备的结构方案参考。
