杠杆式手动薄板剪切工装结构设计

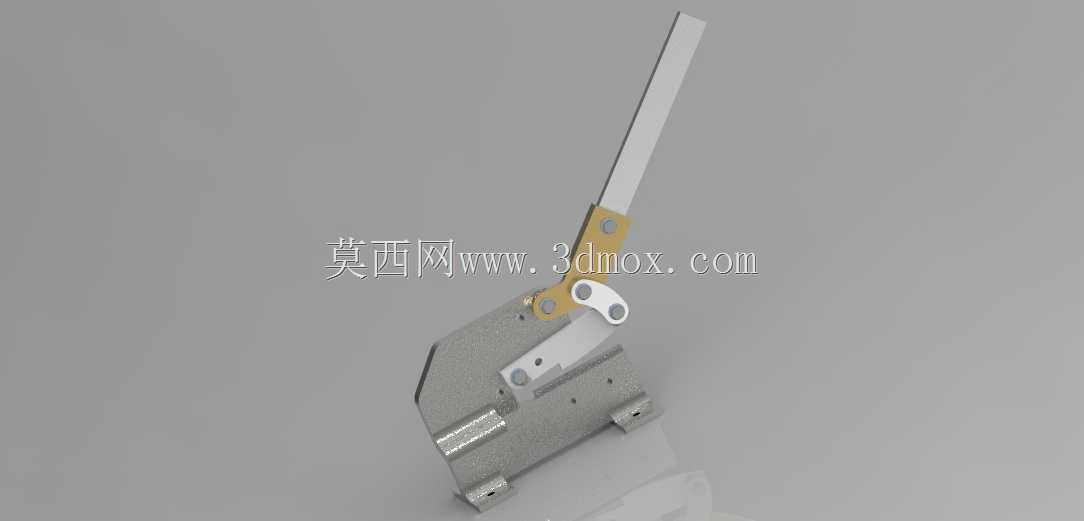

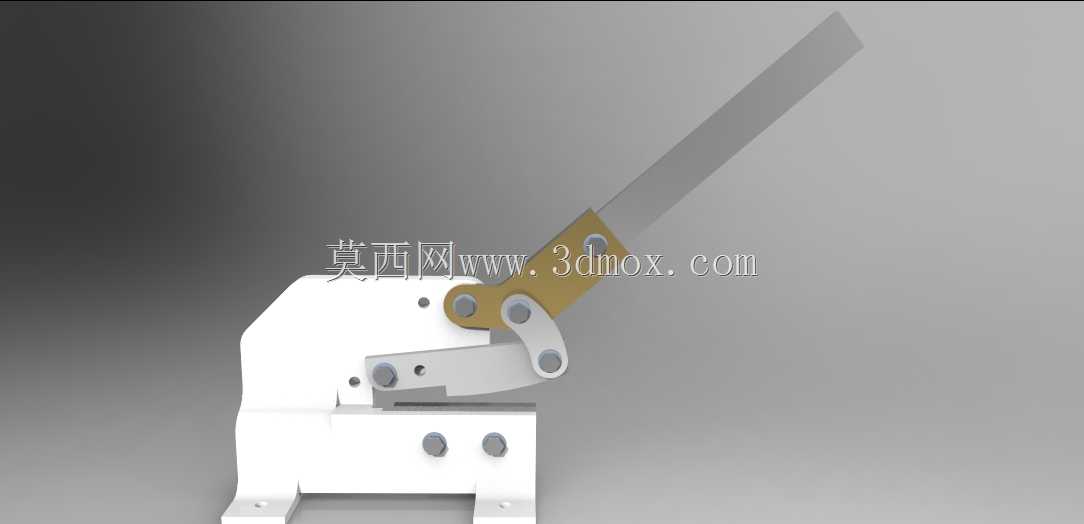

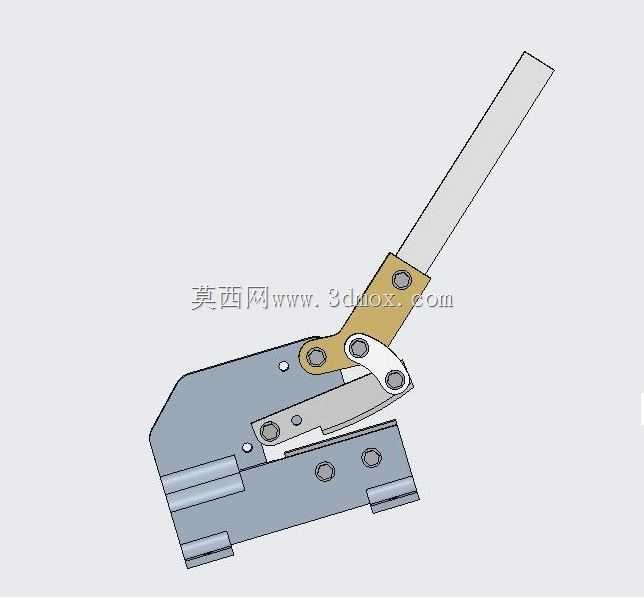

　　这款手动剪切设备主要面向小型钣金加工工位、五金维修作坊、实训教学场景的薄板裁切需求，可完成厚度1.5mm以内冷轧钢板、1mm以内铝板及0.8mm以内不锈钢板的直线剪切作业，无需外接动力源，仅依靠人力操作即可完成裁切，适合无气源、电源的临时加工场景，也可作为批量生产线的补料裁切备用工装。设备整体采用杠杆增力结构设计，操作手柄通过多组铰接连杆将人力放大传递至动刀座，相比普通直柄剪板设备，同等操作力下剪切力提升40%以上，操作人员无需施加过大臂力即可完成裁切，长时间作业疲劳度更低。动刀与定刀采用错位斜刃设计，剪切过程中刀刃逐点接触板材，避免整线同时切入带来的冲击力，剪切断面平整无毛刺，无需后续二次修边处理，刀座间隙可通过侧面锁紧螺栓微调，

　　适配不同厚度板材的裁切需求，避免间隙过大导致板材变形、间隙过小造成刀刃崩损的问题。设备底座采用一体式铸造结构，底部预留四个螺栓安装孔，可直接固定在木质或钢制工作台面上，安装边界尺寸适配常规1.2米宽度工作台，无需额外定制安装支架，底座上表面设置定位挡块安装槽，可根据裁切尺寸需求加装可调定位挡板，实现批量同尺寸板材的快速定位裁切，定位精度可控制在0.2mm以内，满足常规钣金件的尺寸公差要求。设计过程中优先考虑铰接点的耐磨性能，所有转动销轴均采用淬火处理的45号钢材质，销轴与连杆孔之间加装铜质衬套，长期使用磨损后仅需更换衬套即可恢复配合精度，降低维护成本。刀体部分采用合金工具钢材质，刃口经高频淬火处理，硬度可达HRC55-60，

　　正常使用条件下刃口寿命可达3万次以上，刃口磨损后可通过平面磨床修磨刃面重复使用，无需整体更换刀体。设备整体外形紧凑，操作手柄抬起后最大高度不超过800mm，放下后整体高度仅320mm，闲置时可放置在工作台角落不占用过多操作空间，手柄外侧套有防滑橡胶套，操作时不易打滑，设备所有铰接位置均设置润滑脂注油孔，日常维护仅需定期加注润滑脂即可保证转动顺畅，无复杂的维护保养要求。相比电动剪板设备，该手动剪切装置无电机、电控等易损部件，故障率极低，适合小批量、多频次的薄板裁切作业，也可用于职业院校机械专业的钣金加工实训教学，帮助学员理解杠杆增力机构、剪切刃口设计的实际工程应用。
