桌面原型碎纸机结构设计方案

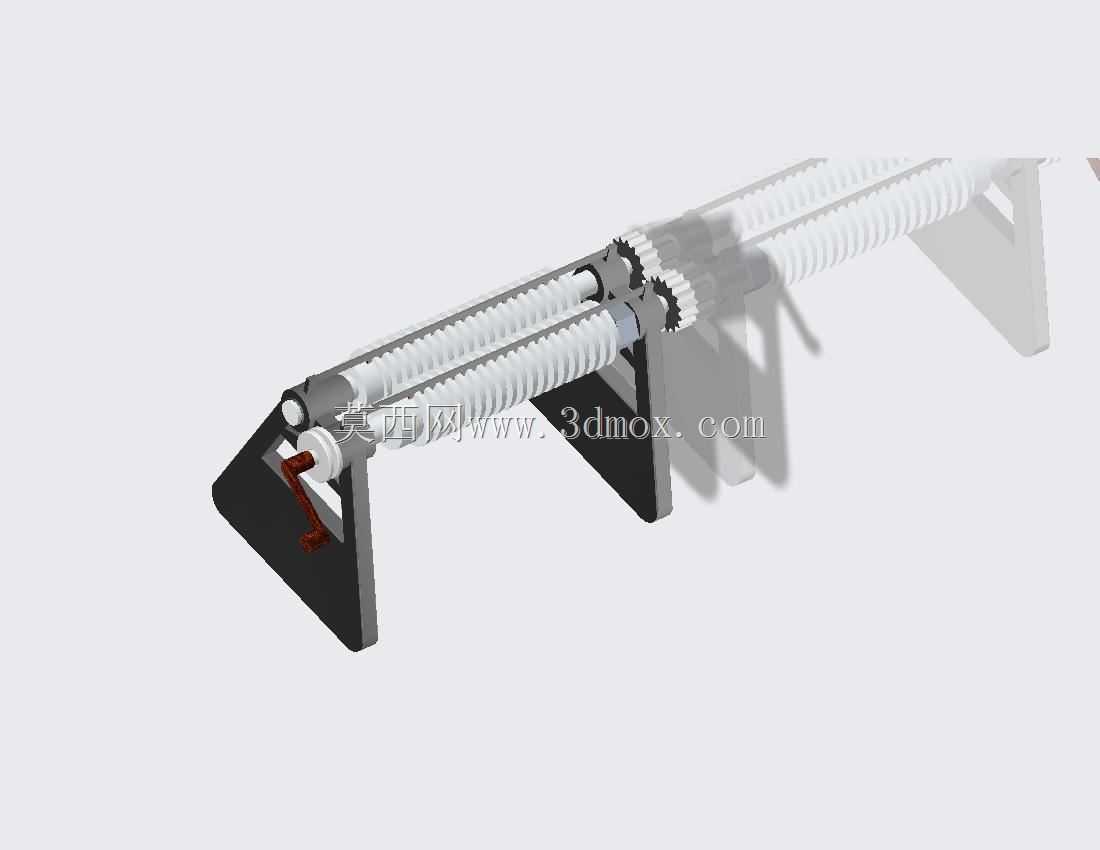

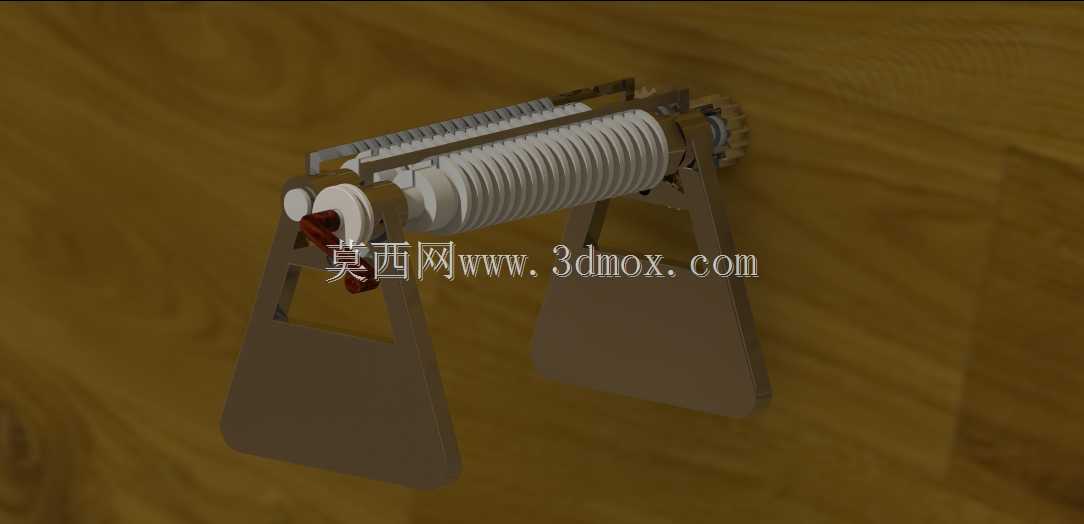

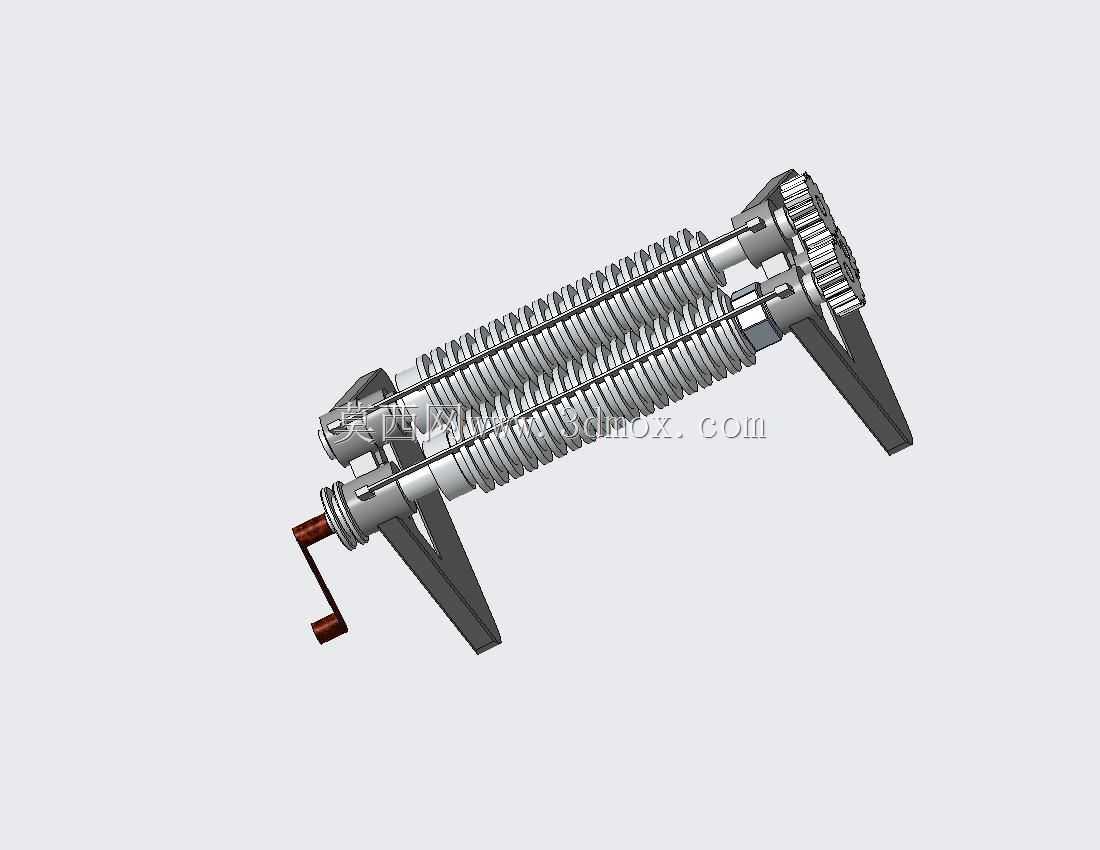

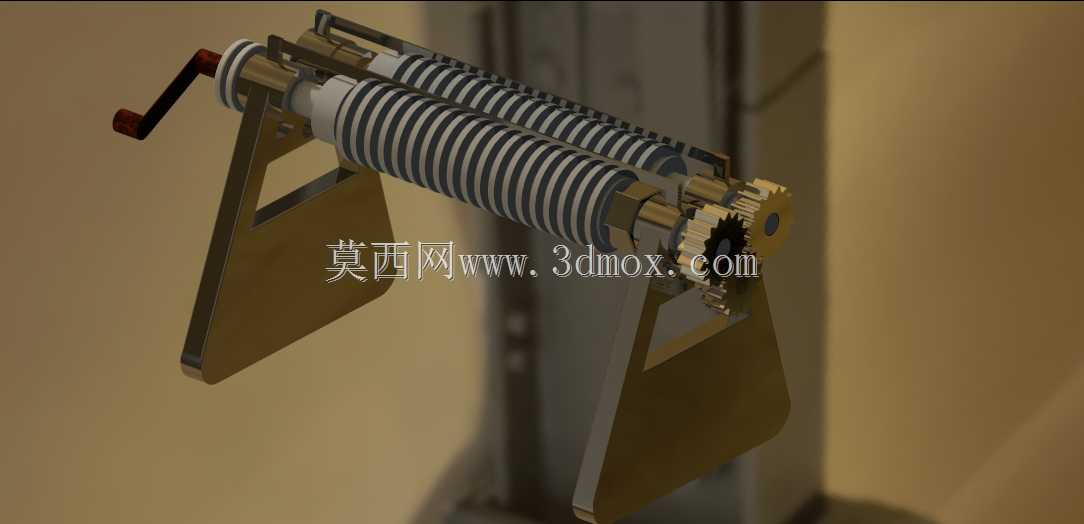

　　这款原型碎纸机的设计初衷，是面向办公场景下的小型文档销毁需求，可放置于办公区域墙面旁的置物位，适配日常少量涉密纸张的即时处理场景，无需占用大面积桌面空间，适合部门级小体量文档销毁使用。从结构设计逻辑来看，整体采用对称式三角支架作为承载主体，支架底部做了加宽平底处理，放置时可直接贴合平面台面，无需额外固定件即可保证运行时的稳定性，支架的倾斜角度经过反复调整，既预留了足够的进纸操作空间，也让出纸方向自然斜向下方的收纳区域，避免碎纸飞溅。核心碎纸组件采用螺旋辊轴结构，辊轴表面排布连续的螺旋裁切齿，齿形角度经过模拟验证，纸张送入时可被螺旋齿持续咬合牵引，无需额外施压即可完成进纸动作，同时螺旋排布的齿形可将纸张裁切为连续细条，

　　满足基础的文档销毁保密要求。辊轴两端通过轴承位与两侧支架连接，一端预留了动力输入接口，可适配小型减速电机直接驱动，也可根据原型展示需求搭配手动摇柄实现手动操作，适配不同的展示与使用场景。进纸口设置在辊轴上方的导向槽位置，导向槽做了向内收窄的斜面处理，可引导纸张准确对准辊轴咬合区域，避免卡纸情况发生，进纸宽度适配常规A4幅面纸张的对折尺寸，满足日常办公文档的销毁需求。整体外形尺寸控制在小型桌面设备范畴，横向宽度不超过300mm，纵向深度不超过150mm，安装放置时仅需预留对应尺寸的平面空间即可，后方与墙面预留20mm的散热间隙即可满足长时间运行的散热要求。设计过程中优先考虑了原型件的加工可行性，

　　支架部分可采用3D打印或亚克力板材切割制作，辊轴组件可采用标准件加工后组装，整体装配流程简单，零件数量少，便于快速制作原型用于功能验证与场景展示，同时各易损部件均采用模块化设计，后期更换裁切辊轴时无需拆解整体支架，降低维护难度。在功能验证阶段，该结构可顺利完成70gA4复印纸的单次3张连续裁切，裁切过程无明显卡顿，运行噪音控制在办公场景可接受范围内，不会对周边办公环境造成干扰，出纸屑可直接落入下方配套的收纳纸盒，收纳纸盒可直接从支架前方抽出，清理过程便捷无残留。
