可3D打印拼装式巨轮玩具结构设计

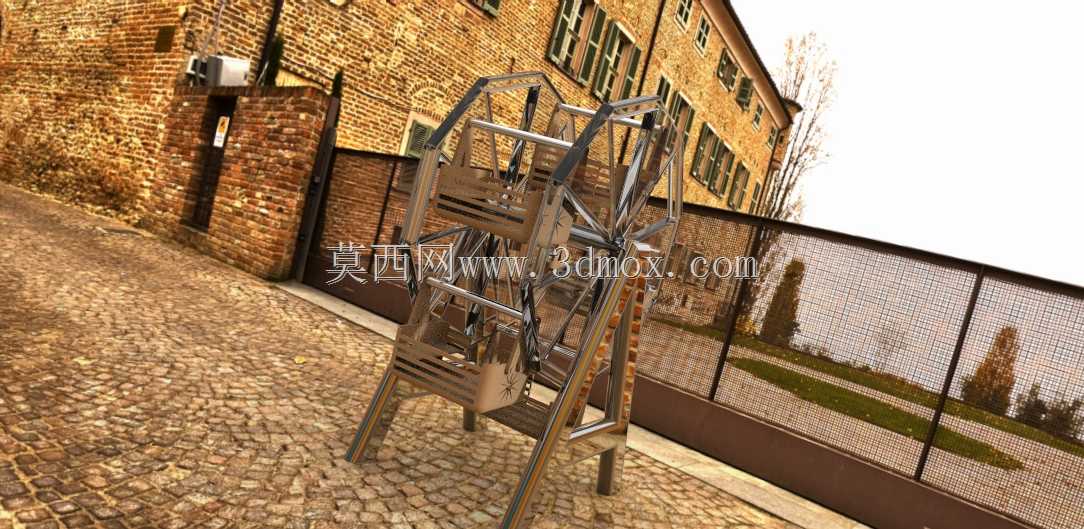

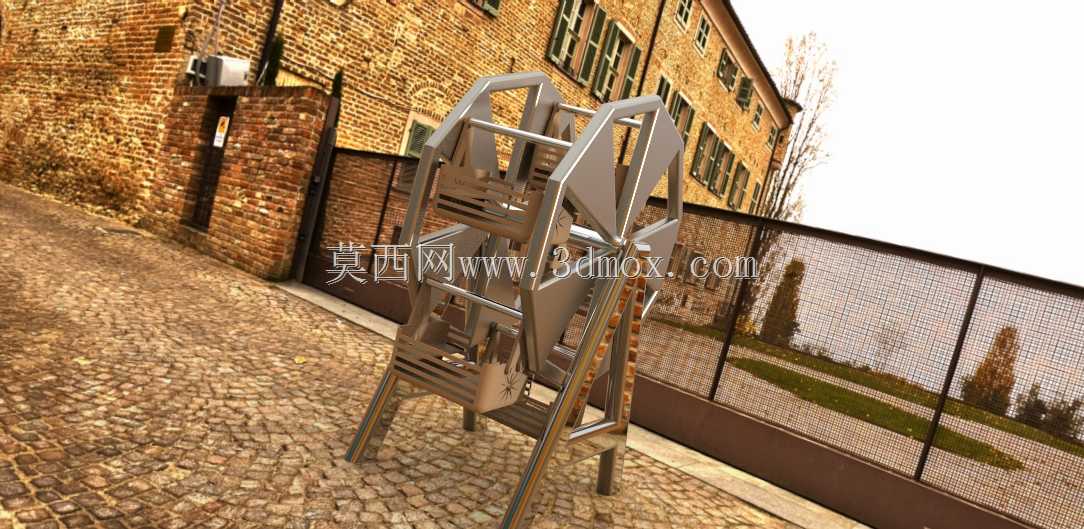

　　这款可3D打印的巨轮结构，核心定位是面向桌面级FDM3D打印场景的拼装类玩具，整体采用框架式镂空设计，在保证结构转动顺畅的前提下，尽可能降低打印耗材用量，同时兼顾拼装过程的动手趣味性。从实际应用场景来看，该结构既可以作为青少年科创教育的机械结构演示教具，用来讲解多组联动枢纽的传动逻辑，也可以作为桌面创意摆件，或是拼装爱好者的自制玩物，不需要额外的金属紧固件，所有拼接部位都设计了适配PLA耗材公差的卡扣结构，打印完成后仅需去除支撑就能直接徒手拼装，不需要额外粘接。

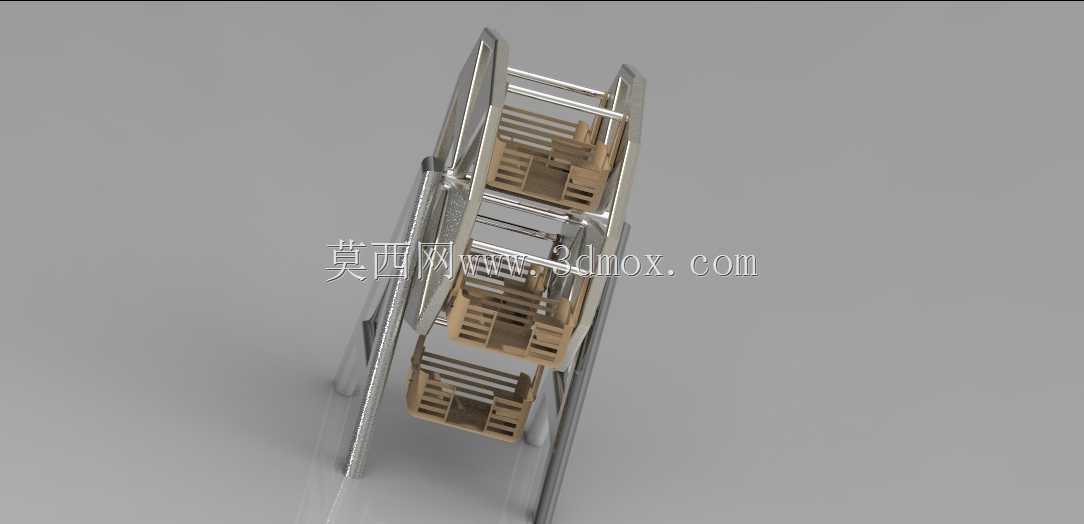

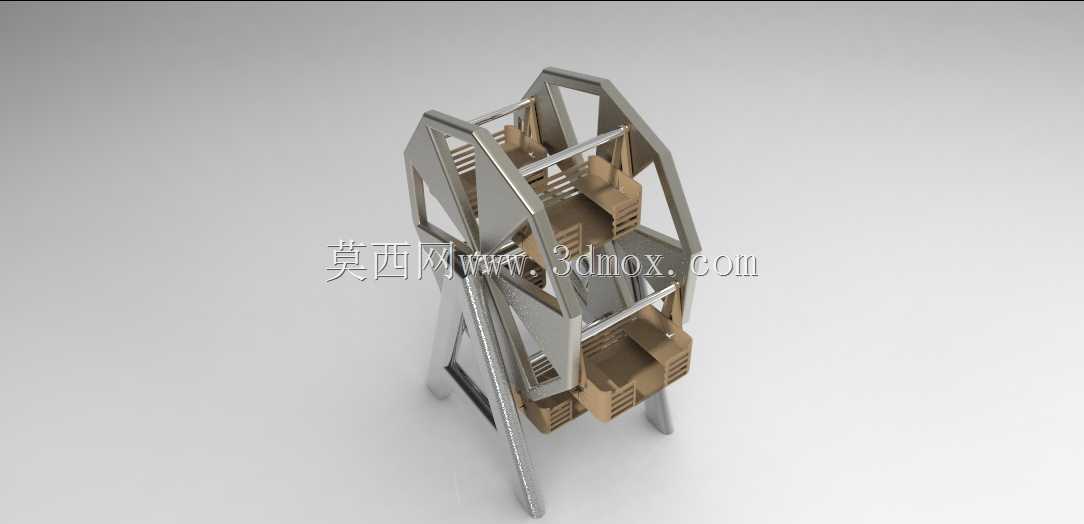

　　设计思路上，整体采用对称式八边形外框架作为承载主体，框架内侧分层布置多组阶梯式舱体结构，每一组舱体都通过独立的转轴与外框架连接，当外框架围绕中心主轴转动时，舱体在重力作用下始终保持开口朝上的姿态，和传统摩天轮的重力自稳结构逻辑一致，但做了适配3D打印的结构简化，取消了复杂的曲面造型，所有棱边都做了R2的圆角过渡，避免打印过程中出现翘边，同时也避免拼装时的锐边划伤。

　　尺寸边界方面，整体打印完成拼装后的外轮廓直径控制在180mm，中心主轴直径8mm，配套的支撑脚高度为120mm，两个支撑脚之间的跨距为150mm，放置在桌面时的重心高度控制在整体高度的三分之一处，即使转动到最高位置也不会出现倾翻，不需要额外固定底座。所有零件的最小壁厚都设置为1.8mm，刚好适配0.4mm喷嘴的3D打印机三层走线宽度，打印时不需要设置过高的填充率，15%的网格填充就能满足结构强度要求，单个零件的最大尺寸不超过150mm，能够适配绝大多数桌面级3D打印机的成型平台尺寸，不需要拆分打印。

　　功能特性上，中心枢纽位置设计了间隙配合的转动副，转动阻尼控制在0.2N·m左右，轻轻拨动就能让外框架连续转动10圈以上，不会出现卡滞或者松旷的问题，所有舱体和框架的连接轴都采用一体化打印设计，不需要额外加装金属轴，降低了拼装的配件门槛。框架的镂空结构除了省料之外，也能直观展示内部的重力自稳结构，转动时可以清晰看到每一个舱体的姿态变化，作为教具使用时能够让观察者快速理解重力配平的机械原理，作为玩具使用时也可以在舱体内放置小型的迷你摆件，增加把玩的趣味性。

　　结构细节上，所有拼接卡扣的过盈量控制在0.1mm，PLA材料打印后有轻微的弹性变形量，刚好能够实现紧配拼装，不会出现拼装后松散脱落的问题，同时也方便反复拆装调整。支撑脚和主框架的连接部位设计了定位卡槽，拼装时不需要额外对齐，卡入之后就能保证主框架的转动平面和支撑脚平面垂直，不会出现转动时的偏摆问题。
