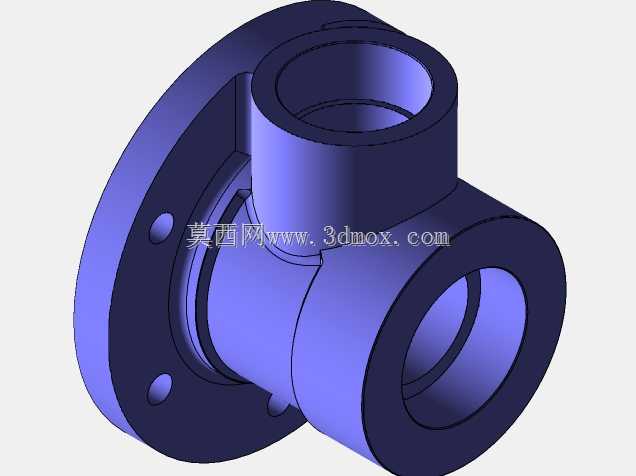

热压压控振荡传感连接阀体结构

　　在工业流体测控、热压工况参数采集的现场场景中，这类带法兰安装基座的三通式压控振荡传感连接结构，承担着介质通路转接与压力振荡信号拾取的双重作用，常见于热压成型设备、恒温流体输送管线的压力监测点位，既作为管路的连通构件，也为传感检测单元提供稳定的安装基准与介质导通路径。从结构设计逻辑来看，整体采用三通正交的布局形式，其中一端集成带安装孔的法兰盘，用于和设备主体面板或管路端法兰做刚性固定，法兰上的两个光孔适配常规内六角螺栓锁紧，安装时可根据现场管线走向调整周向角度，降低管路排布的弯折应力；另外两个直通接口分别对接进出介质管路，接口内径做了等径过渡处理，避免介质流经时产生紊流干扰压力振荡信号的采集精度。

　　结构壁厚根据热压工况的常规压力等级做了等强度设计，法兰与主体衔接处做了圆弧过渡，消除直角应力集中点，长期在0-160℃的热压工况下运行也不会出现应力开裂问题。接口的同轴度公差控制在0.02mm以内，保证和外接管路对接时的密封面贴合度，减少渗漏风险。主体的中空流道做了内壁光滑处理，没有突兀的台阶或凸起，避免介质残留堆积影响检测灵敏度，同时也降低了流体冲刷带来的内壁磨损。安装边界上，法兰盘的外径尺寸适配常规DN25规格的法兰安装位，两个直通接口的中心距经过优化，既保证外接管路的操作空间，也不会占用过多设备内部的排布空间，在紧凑的设备舱内也能完成安装作业。设计过程中优先考虑了传感单元的安装稳定性，法兰端的安装面做了精铣处理，

　　平面度公差满足传感元件的贴合要求，避免因安装面不平导致的检测偏差。整个结构没有多余的冗余设计，所有特征都服务于介质导通、压力信号传递、可靠安装三个核心功能，在满足结构强度的前提下尽可能压缩整体体积，适配更多紧凑型测控设备的安装需求。流道的转角处做了大圆弧过渡，既减少流体阻力，也避免压力振荡信号在转角处出现异常衰减，保证传感单元能够采集到真实的管路压力波动数据，为热压工况的闭环控制提供准确的参数依据。
