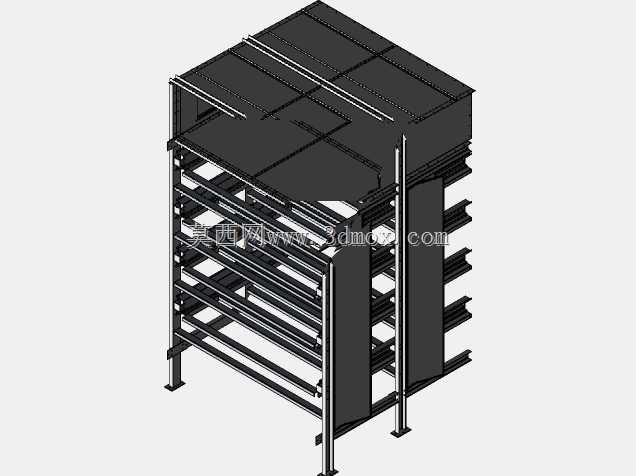

多层架式蔬菜脱水干燥设备结构设计

　　这套多层架式干燥设备主要面向农产品初加工场景，针对叶菜类、根茎类切分蔬菜的脱水干制需求设计，可适配净菜加工、农副食品深加工车间的连续化或批次式生产环节，也可用于食用菌、果蔬切片的干制处理，替代传统自然晾晒模式，降低环境杂质对物料的污染风险，提升干制成品的卫生等级与干燥均匀度。设备整体采用立式层叠布局，核心承载框架采用型材拼接结构，四根主立柱作为主要承重构件，搭配横向、纵向的型材横梁形成稳定的支撑骨架，每层承托架采用抽拉式结构设计，可单独抽出完成物料铺放与成品取出操作，层间距经过反复校核，既保证每层物料铺放后有足够的热风流通间隙，避免上下层物料堆叠遮挡风道，又尽可能压缩设备整体高度，适配常规车间的层高安装边界，减少厂房空间占用。

　　设备顶部设置封闭的热风分配腔结构，可外接热风发生装置，将干燥用热风均匀导流至每层物料承载区域，腔体内部分隔出导流风道，避免热风集中从某一区域流出造成局部物料过干、边角区域干燥不充分的问题，侧部设置可开合的挡护结构，干燥作业时关闭可形成相对封闭的干燥空间，减少热量外泄降低能耗，铺料、取料时可完全打开，不影响操作人员的作业动作。在结构设计阶段，充分考虑了食品加工场景的清洁需求，所有与物料接触的承托架均采用易拆卸结构，无需专用工具即可完成整体拆下清洗，框架拼接处尽量减少直角死角，避免物料残渣、积水积存滋生细菌，型材选型时兼顾承重能力与自重控制，单根主立柱的承重冗余量按照每层满铺物料重量的1.5倍校核，避免长期满载使用出现框架变形。

　　设备底部设置可调式支撑脚，可根据车间地面平整度调整整体水平度，避免层架倾斜导致物料铺放厚度不均，支撑脚采用防滑耐腐蚀材质，适配潮湿的加工车间环境，减少长期使用出现的锈蚀问题。从安装边界来看，设备整体占地尺寸适配常规车间的物料流转通道宽度，可单台独立布置用于小批量生产，也可多台并排布置接入集中热风供应系统，匹配不同产能规模的生产线需求，层架的承托尺寸可根据常用烘盘的标准规格调整，无需额外定制转接件即可适配市面通用的食品级烘盘，降低用户的配套采购成本。
