食品加工用无侧架皮带输送设备结构

　　这款无侧架皮带输送结构，主要面向食品加工生产场景设计，尤其适配面团、生鲜食材等易粘连、易剐蹭物料的水平传输工序，在烘焙加工、净菜处理、休闲食品生产的产线衔接段应用广泛。不同于常规带侧挡边的皮带输送机，该结构取消了两侧的立式侧架挡板，输送面两侧无凸起遮挡，既避免了软质物料在输送过程中剐蹭侧架造成的物料残留、形变破损，也方便操作人员随时从输送面两侧取放物料，适配人工辅助上料、多工位并行接料的生产布局。

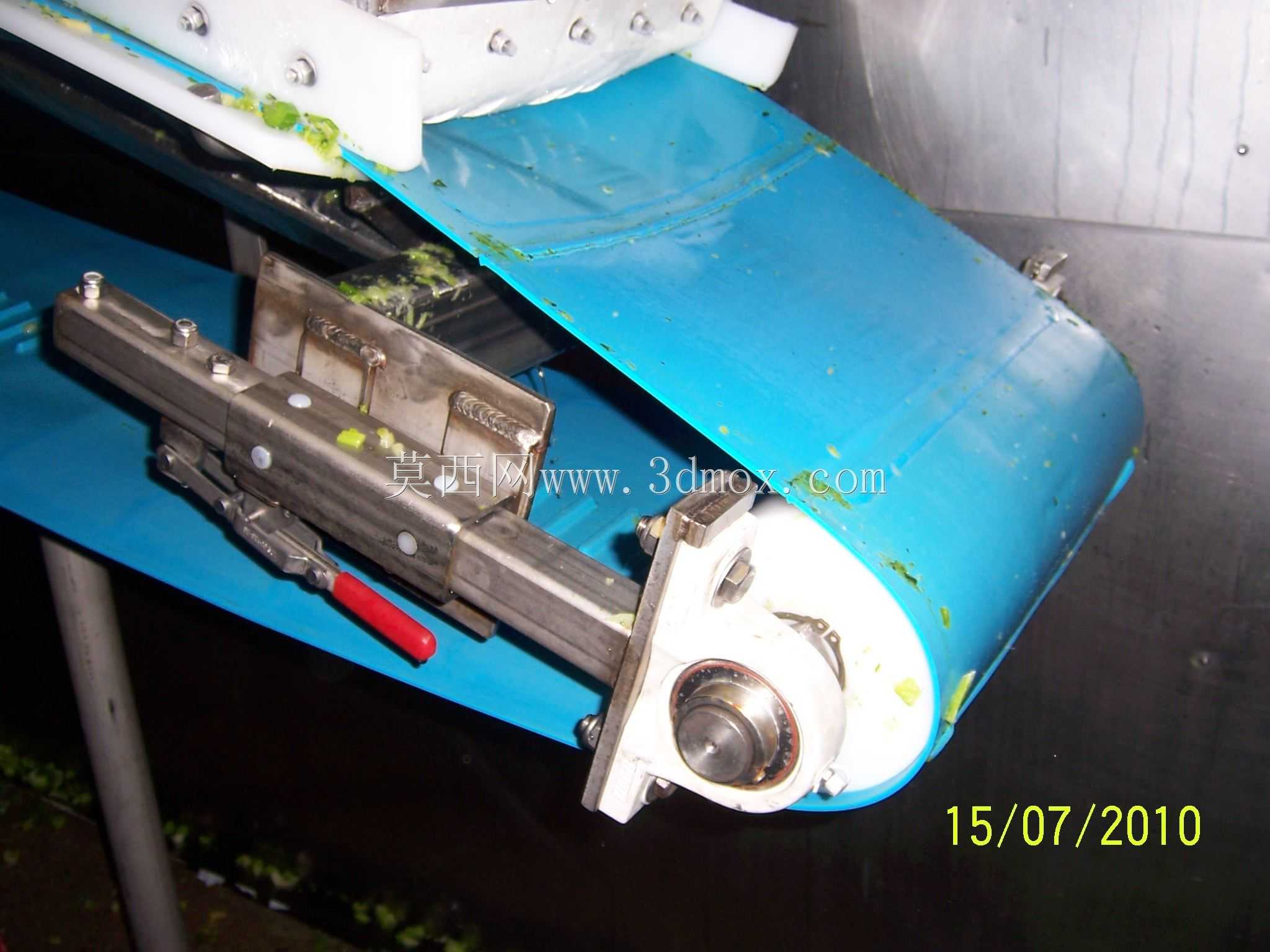

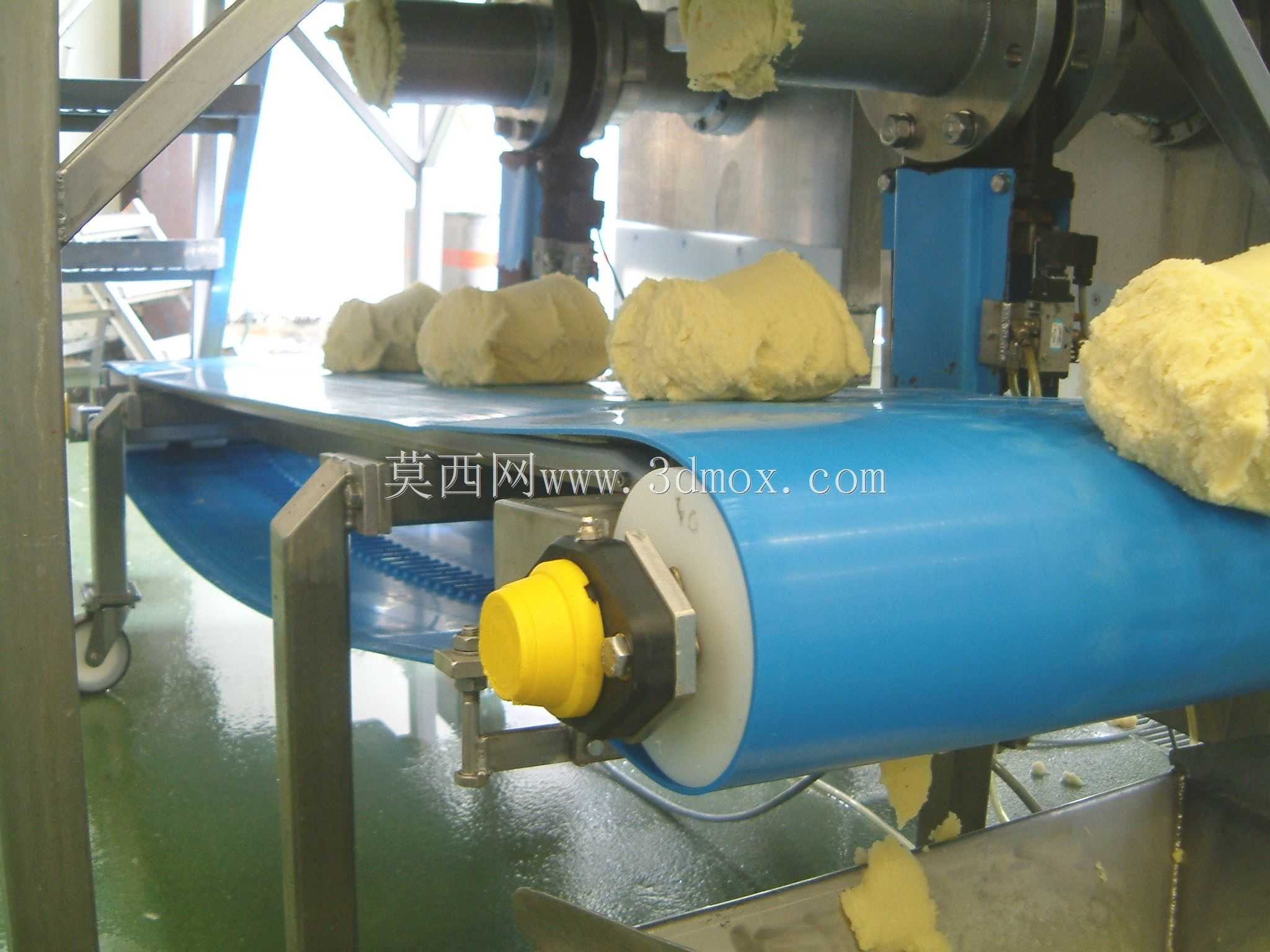

　　从功能特性来看，该设备采用蓝色食品级PU输送带，带面做哑光防滑处理，可承载一定重量的软质团状物料，输送过程中不会出现物料打滑偏移的问题；驱动端采用端装式驱动结构，将驱动辊与张紧结构集成在输送段两端，黄色端盖为轴承防护结构，可隔绝生产环境中的水渍、物料碎屑进入轴承腔，延长转动件的维护周期。回程段设置有配套的托辊结构，可避免长距离输送时皮带下榻形变，保证输送面的平面度，防止物料在输送过程中出现滚落、堆积的问题。

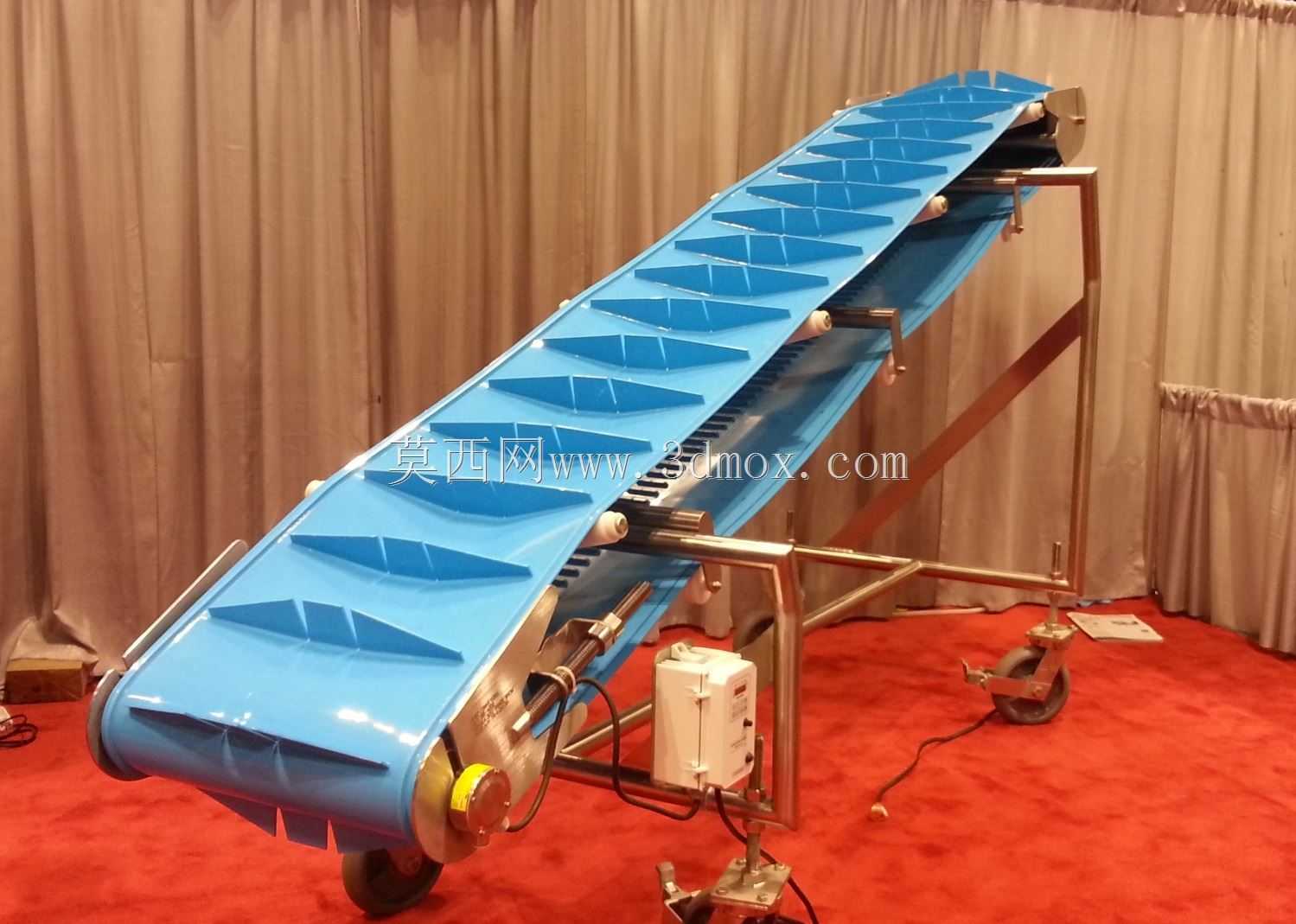

　　设计思路上，整体采用悬臂式支撑结构，支撑腿设置在输送段下方靠内侧位置，两侧完全留空，既可以对接前端的分切、出料设备，也能适配后续的摆盘、包装工位，不会因为侧架结构干涉上下游设备的对接。安装边界方面，该输送结构的支撑腿可做一定范围的高度调节，适配不同高度的产线对接需求，设备整体宽度可根据产线产能需求调整，常规适配宽度下，输送面距地面高度可在700mm至1100mm区间调整，满足站立操作的人机工程要求；两端驱动辊的直径经过匹配计算，可保证皮带转弯半径符合食品级皮带的最小弯折要求，避免皮带长期弯折出现开裂、掉屑的问题。

　　在实际产线应用中，该无侧架结构还可搭配视觉检测、金属检测设备使用，两侧无遮挡的结构不会干扰检测信号的传输，也方便日常生产结束后对输送面进行全方位冲洗清洁，不存在卫生清洁死角，符合食品加工行业的卫生管控要求。支撑结构采用不锈钢材质制作，可耐受日常清洗过程中的清洁剂腐蚀，不会出现锈蚀掉渣污染物料的问题，整体结构没有多余的突出零部件，避免生产过程中剐蹭操作人员衣物或物料包装，适配高洁净要求的食品生产车间使用场景。
