模块化工业输送皮带衔接部件结构

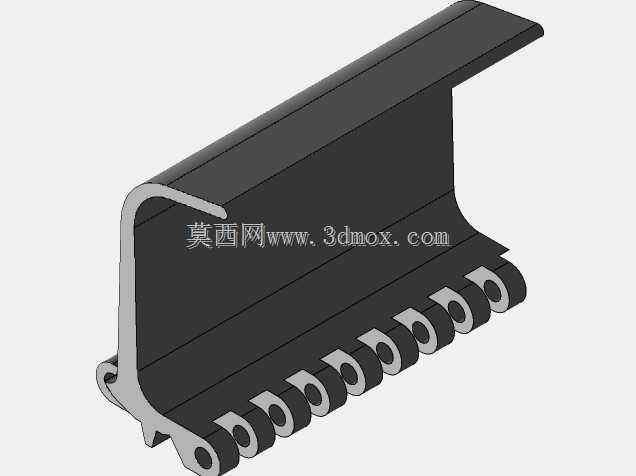

　　这类模块化皮带部件，主要应用在各类带式输送设备的接驳、转向以及特殊工位的柔性输送段，常见于电子装配流水线、食品包装输送线、轻型物料分拣线的转角或落差衔接位置，用来替代传统整段式皮带的局部易损段，降低运维更换的成本。从结构设计来看，部件采用一体式弯折的基带主体，一侧做圆弧卷边处理，避免运行过程中剐蹭输送机架或输送物料，基带工作面做平整哑光处理，保证与输送物料之间有足够的静摩擦力，不会出现物料打滑偏移的问题。基带的连接端采用等距排布的铰接孔结构，每个铰接孔都做了同轴度公差管控，装配时可以通过穿接销轴与相邻的皮带模块或者驱动辊轮的啮合齿配合，保证传动过程中受力均匀，不会出现局部应力集中导致的基带撕裂问题。设计时充分考虑了安装边界的适配性，

　　部件的弯折高度可以根据输送线的侧挡高度做匹配，铰接端的孔距统一采用行业通用的输送模块节距，不需要额外加工转接件就可以直接和现有主流规格的模块化输送系统拼接，大幅缩短现场安装调试的周期。在实际使用场景中，这类部件不需要整段更换皮带，当局部出现磨损时，只需要拆卸对应位置的销轴，替换单块模块即可，相比传统整环皮带，运维时的停机时间可以缩短七成以上。部件的基带主体采用耐弯折的复合材质设计，卷边位置做了加厚处理，长期往复弯折运行也不会出现开裂掉屑的问题，铰接孔位置内嵌耐磨衬套，避免销轴长期转动磨损孔位导致的配合间隙变大，保证输送面的平整度。针对有侧挡需求的输送场景，部件的直立侧边可以直接作为输送挡边使用，不需要额外加装侧挡条，

　　避免小尺寸物料从输送线侧边掉落，同时直立边的顶端做圆弧收边，不会剐蹭操作人员的衣物或输送的软质物料。在结构建模过程中，需要重点管控铰接孔的中心距公差、弯折处的圆角半径以及基带的厚度均匀性，这些参数直接影响部件装配后的运行平顺性，如果孔距偏差过大，装配后会出现模块之间卡滞，运行时产生跳动异响；如果弯折圆角过小，长期运行会在弯折位置产生疲劳裂纹，缩短部件的使用寿命。这类部件的安装不需要特殊工装，只需要按照输送段的长度拼接对应数量的模块，穿入销轴锁定后即可套装在驱动辊和从动辊上，张紧力调整到合适范围后就能投入使用，适配的环境温度范围较宽，在常温车间以及有一定温差的仓储输送场景都能稳定运行。
