5HP离心式工业鼓风机结构设计

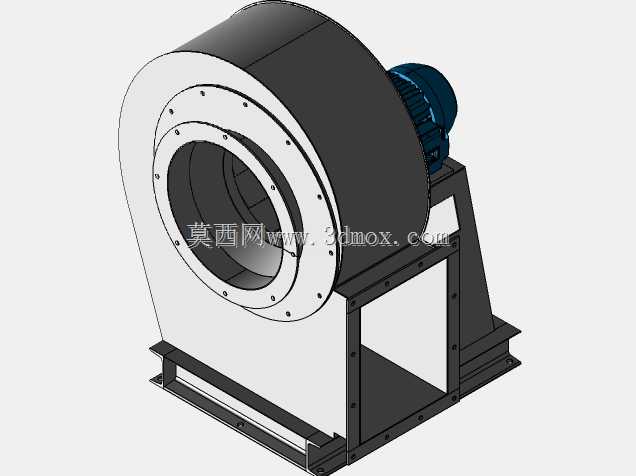

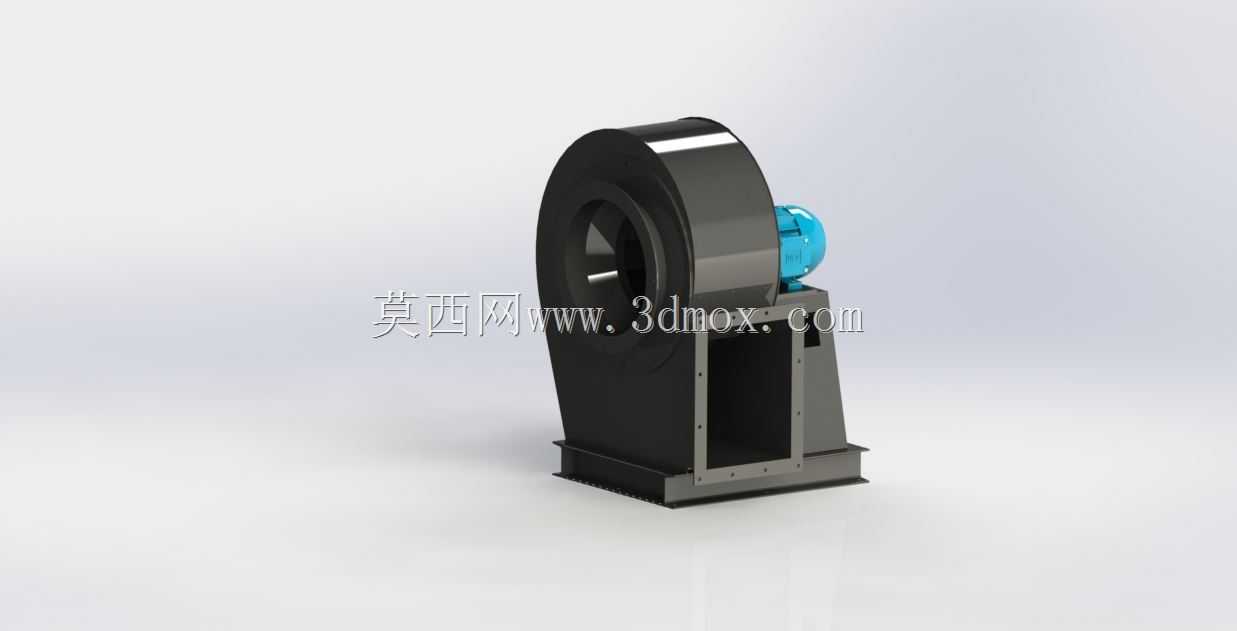

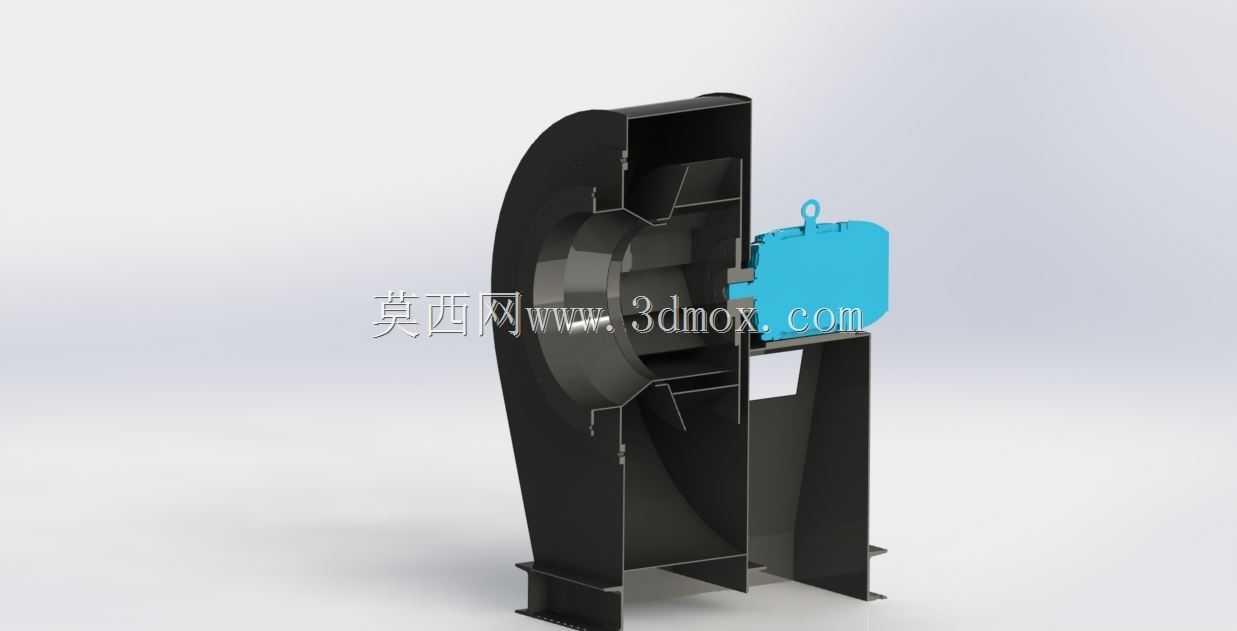

　　这款5HP规格的离心鼓风机，核心应用场景覆盖车间工位通风除尘、小型工业设备风送配套、生产环境空气置换等工况，4500CFM的风量参数可满足多数中小型通风系统的风压、风量匹配需求，常作为除尘系统前端引风、物料轻量气力输送、设备散热送风的核心动力部件使用。从结构设计逻辑来看，整体采用后向式离心叶轮搭配蜗壳式流道的经典布局，叶轮与壳体间的间隙经过反复校核，既避免运转过程中动静部件碰擦，又能最大程度减少间隙漏风损失，提升风机运行效率。驱动端采用直联式安装结构，动力单元与叶轮主轴通过刚性联轴器连接，省去了皮带传动的张紧维护环节，传动损耗更低，结构紧凑度更优，适合安装空间受限的配套场景。安装边界设计上，底部采用一体式焊接支架，

　　支架预留的地脚安装孔位可直接与混凝土基础或设备机架通过螺栓固定，进风口采用轴向直入式接口，可直接对接圆形通风管道，出风口为蜗壳切向方形接口，适配常规通风管路的法兰连接标准，现场安装无需额外制作异形转接件。壳体采用钢板折弯焊接成型，内部流道做了顺滑过渡处理，避免直角结构造成的风阻激增与湍流噪音，叶轮做了整体动平衡校准，额定转速下运转振动幅值控制在工业设备允许范围内，可降低长期运转的轴承磨损风险。设计过程中优先考虑了日常维护的便捷性，壳体侧面预留检修口，无需完全拆解风机壳体即可完成叶轮清灰、轴承润滑等常规维护操作，驱动端的防护壳体可避免杂物卷入传动部位，兼顾运行安全性与散热需求。在配套选型时，可直接根据安装空间预留尺寸对接管路系统，支架的承重强度经过校核，可承受整机运转的动载荷与静载荷，无需额外设计加强支撑结构，适配多数工业通风场景的安装要求。
