卡通风格重型自卸玩具工程车设计

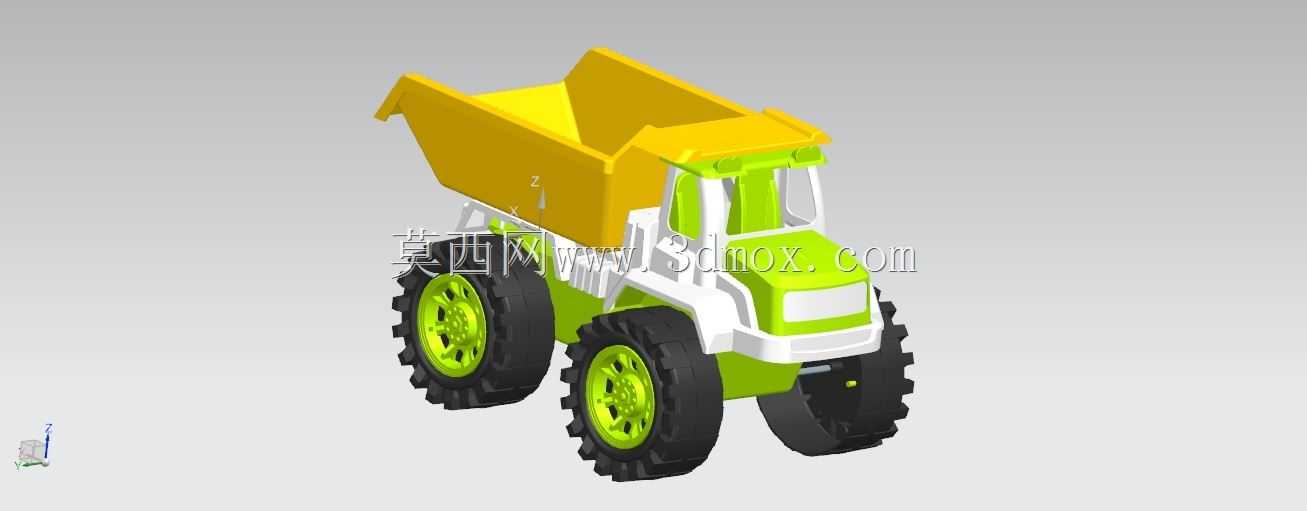

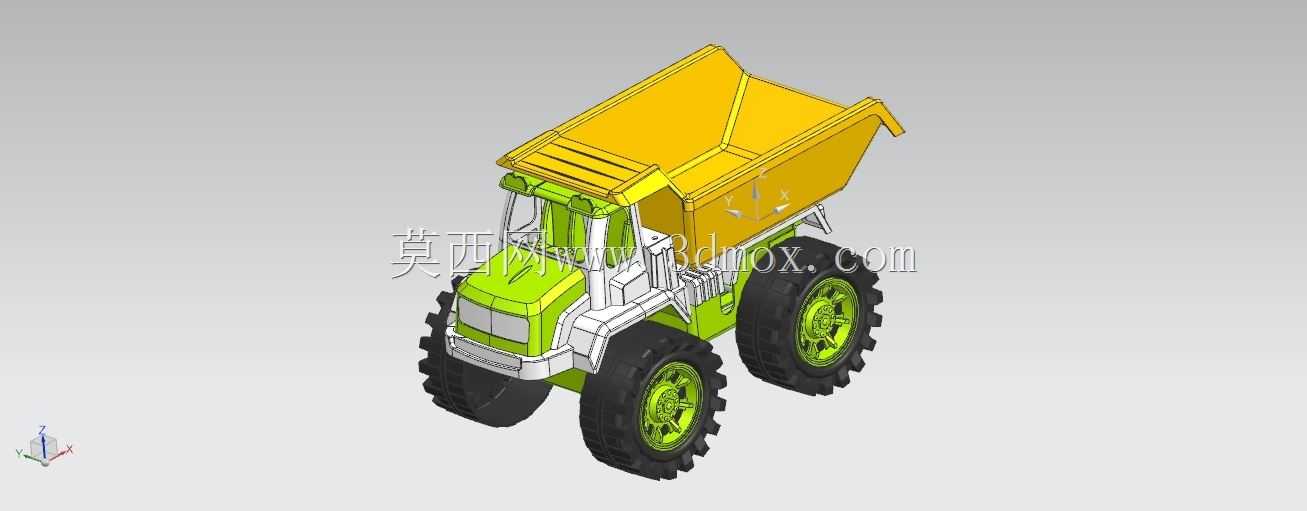

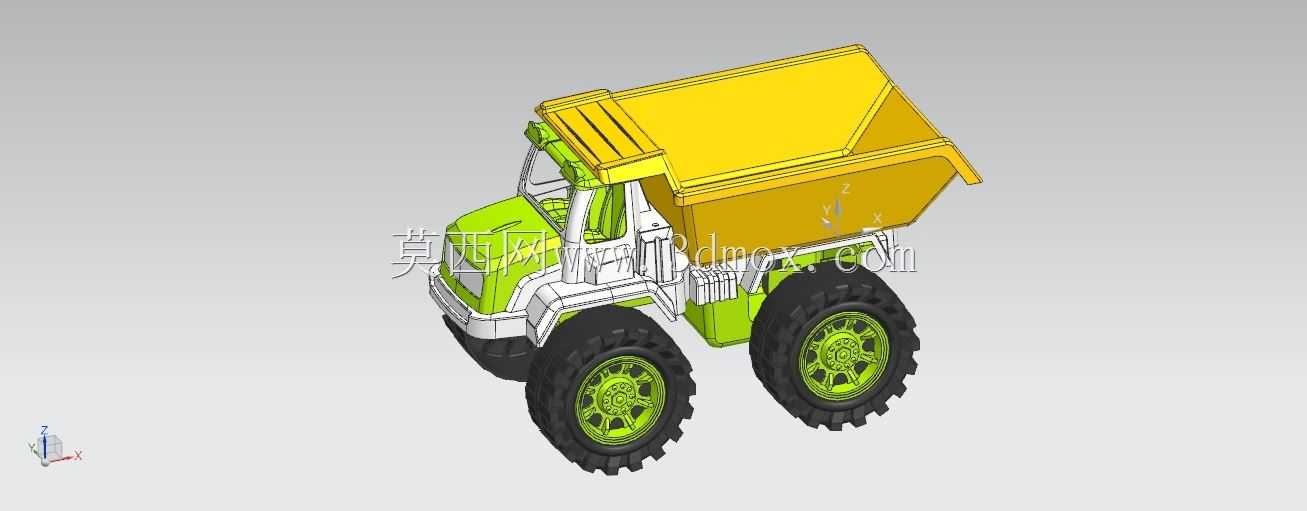

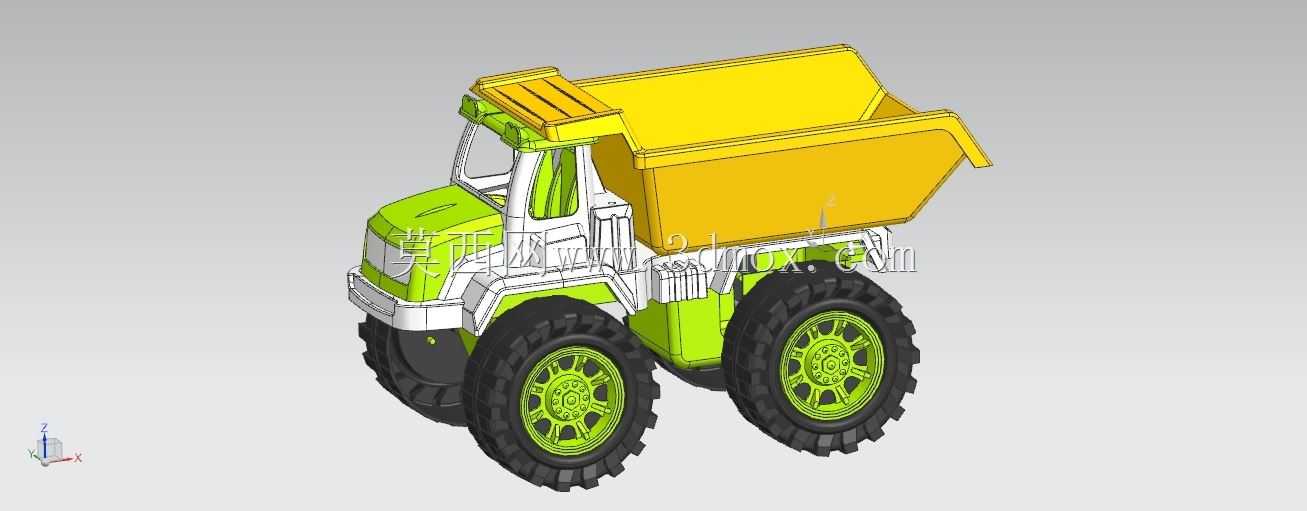

　　这款卡通化自卸玩具车的设计，核心面向低龄儿童玩耍场景，同时可作为玩具产品开发阶段的结构验证原型，适配桌面摆件、幼教认知教具等多元使用场景。设计过程中优先考虑儿童使用的安全性，所有外露棱边均做R3以上的圆角过渡处理，不存在尖锐凸起结构，避免玩耍过程中造成磕碰划伤。整车采用夸张的Q版比例设定，大尺寸深花纹轮胎搭配抬高的底盘结构，能够适配地毯、沙地、粗糙地砖等多种儿童常见玩耍地面，轮胎表面的块状防滑纹路既提升了视觉上的力量感，也能增加滚动时的抓地力，减少推行过程中的打滑情况。

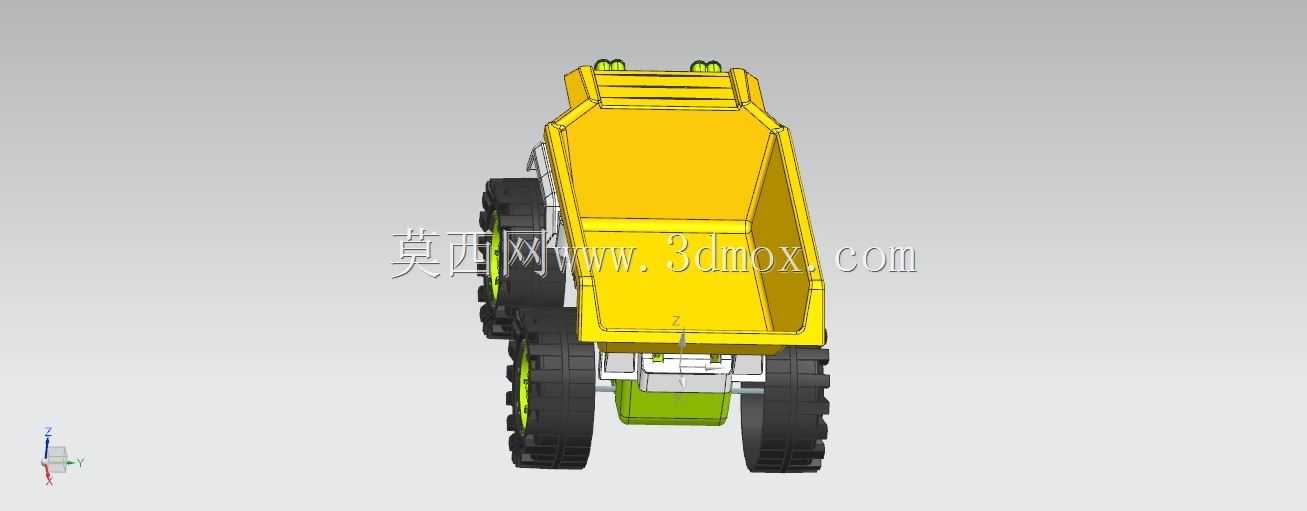

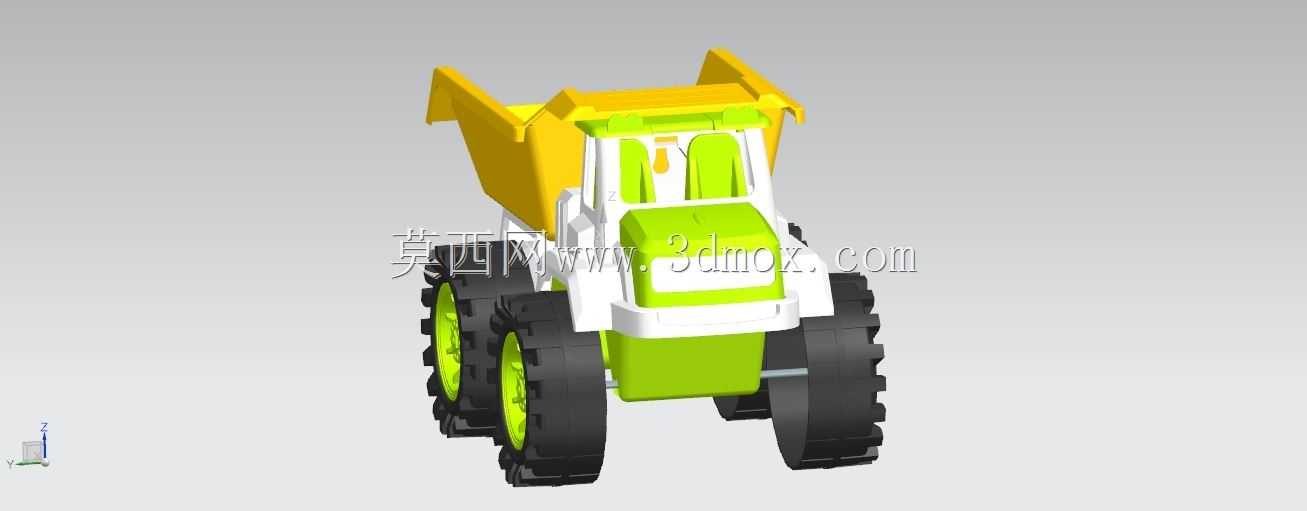

　　车头部分采用分色模块化设计，驾驶舱区域预留了透明视窗的安装位，可后续搭配透明PC件模拟车窗效果，车头前部的保险杠做了加厚处理，能够承受儿童玩耍时的频繁碰撞，不易出现断裂损坏。后部的自卸货厢为核心功能结构，设计了可绕后部销轴翻转的活动结构，翻转轴处采用间隙配合设计，翻转阻尼适中，儿童可轻松手动抬起货厢完成倾倒动作，货厢内部做光滑平面处理，无多余加强筋凸起，方便倾倒小颗粒玩具、沙土等模拟装载物，同时也便于清理残留的杂物。

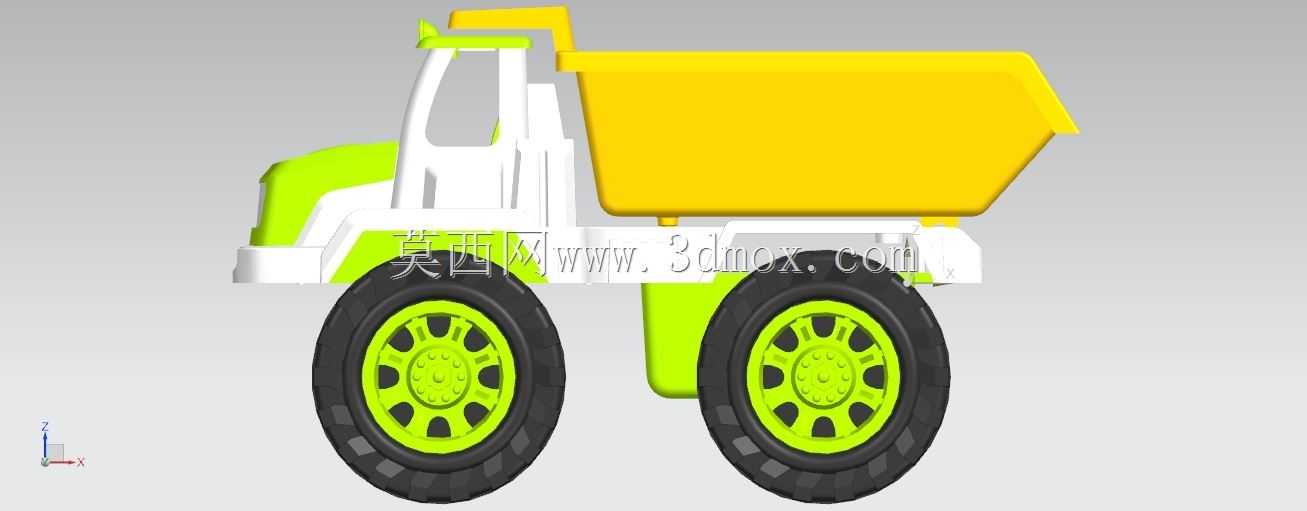

　　整车的安装边界控制在长宽高220mm130mm150mm范围内，所有部件均采用卡扣式连接结构，无需额外螺丝紧固件，既降低了生产装配的复杂度，也避免小零件脱落造成儿童误食的安全隐患。轮毂部分做了仿越野轮毂的造型设计，与轮胎采用过盈配合装配，装配后轮胎可顺畅绕轮轴转动，轮轴处预留了0.2mm的配合间隙，长期转动也不会出现卡滞问题。车身的分色设计充分考虑了注塑生产的便利性，不同颜色部件均为独立拆分件，无需复杂的套色印刷工艺，能够有效降低量产阶段的生产成本。

　　在结构强度设计上，所有连接卡扣的厚度均设置为2.5mm，既保证了装配后的连接牢固度，反复拆装也不会出现卡扣断裂的情况，车身主体壁厚均匀控制在2mm，避免注塑过程中出现缩痕、翘曲等成型缺陷。货厢的举升翻转角度最大可达到45度，能够保证内部装载的模拟物料完全倾倒干净，复位后货厢与车架之间设置有限位卡扣，正常推行过程中货厢不会出现意外翘起的情况。整车的重心经过调校，位于整车几何中心偏下位置，即使在倾斜路面推行也不易出现侧翻，适配儿童随意摆弄的使用习惯。
