环形F字母立体标识摆件三维结构设计

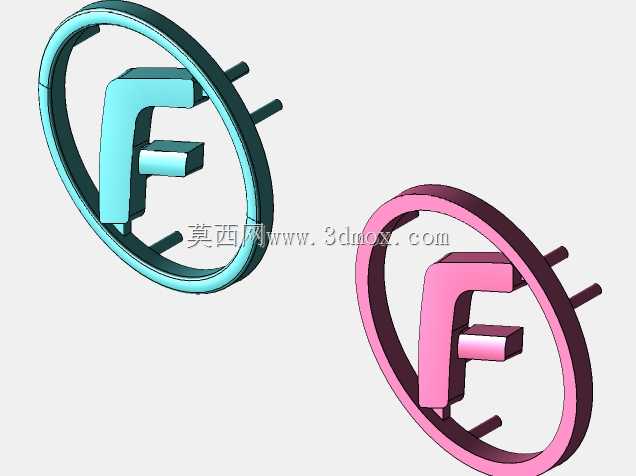

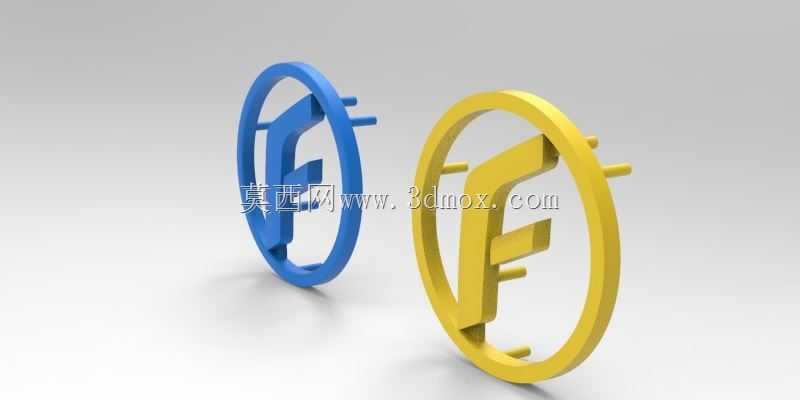

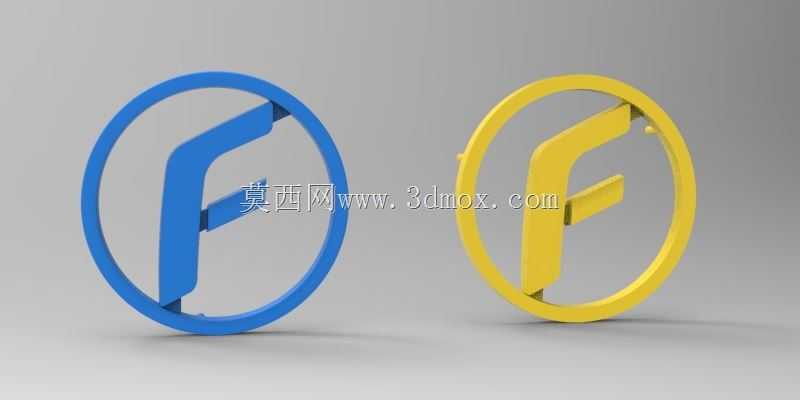

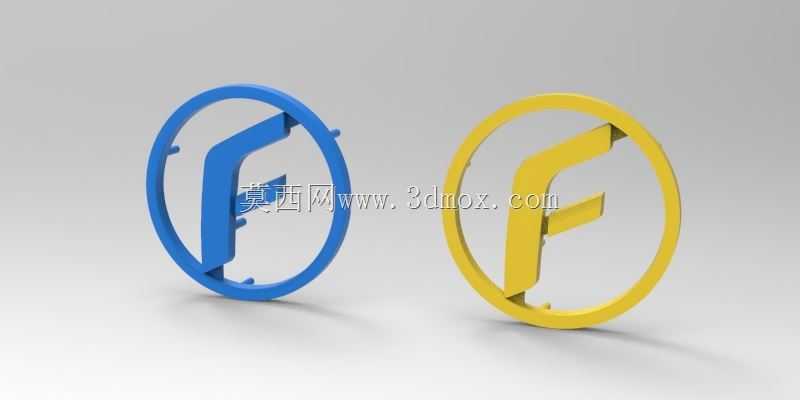

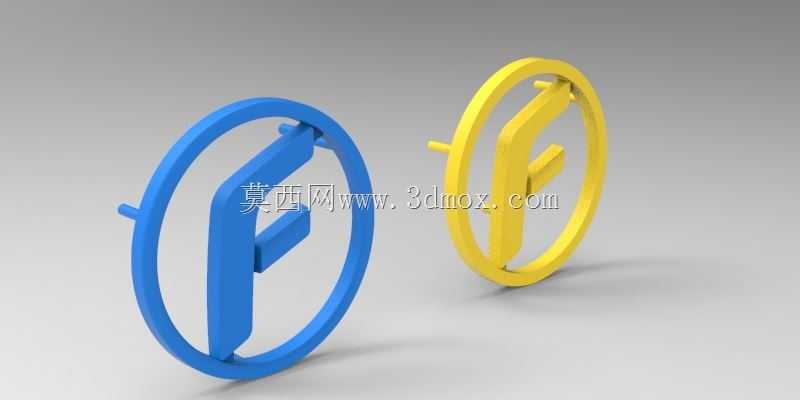

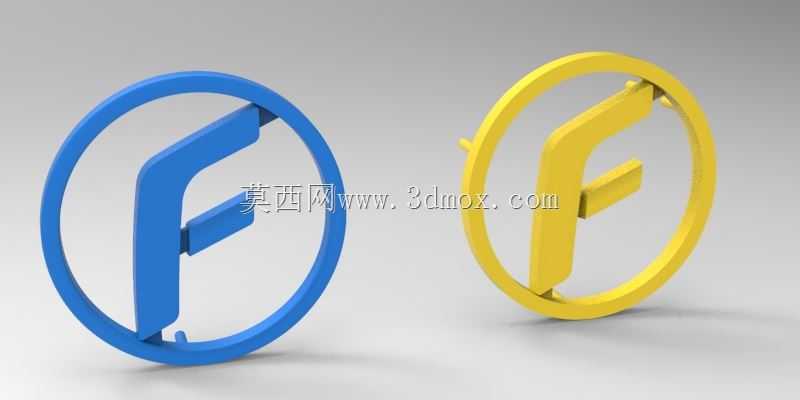

　　本次设计的环形F字母立体标识，整体采用外圆环内嵌斜置F形字符的一体化结构，外轮廓为等宽窄边圆环，环体截面采用矩形倒圆角设计，避免尖锐棱边带来的磕碰风险，同时提升握持与摆放的触感。内嵌的F形构件并非平面贴片结构，而是采用与圆环等厚的实体结构，沿圆环径向倾斜一定角度布置，构件与圆环内壁通过三处连接位实现固定，分别位于F形的上横段末端、中横段末端以及竖段底端，连接位置做了圆弧过渡处理，避免应力集中导致的结构断裂问题。

　　从应用场景来看，这类立体标识可直接作为桌面装饰摆件放置于办公区域、产品展示台，也可通过背部加装粘接层或磁吸结构，固定在设备外壳、展示墙面作为品牌视觉识别构件，还可作为小尺寸文创产品的主体结构，搭配底座实现批量生产。设计过程中优先考虑了结构的一体成型可行性，整体无倒扣结构，若采用注塑工艺生产，可直接采用上下分模方式，无需额外设计抽芯结构，能有效降低模具加工成本与生产成型周期；若采用3D打印制作，无需添加支撑结构即可完成打印，大幅减少后处理工作量。

　　尺寸设计上，整体外圆直径控制在80mm-120mm区间可适配多数桌面摆放场景，环体宽度设置为8mm，厚度统一为6mm，既保证了结构的整体刚性，不会因外力挤压出现明显形变，又不会因整体过重导致摆放不稳。F形构件的各段宽度与环体宽度保持一致，倾斜角度设置为15度，从正视角度可同时观察到F形的正面轮廓与侧面厚度，相比平面标识具备更强的立体视觉效果。安装边界方面，若作为墙面粘贴使用，背部贴合面为圆环的后侧平面，平面度公差控制在0.2mm以内，可保证与安装面的完全贴合，不会出现翘边问题；若作为摆件搭配底座，圆环底部可直接与平面底座接触，接触弧长对应的圆心角为30度，放置时重心落在接触区域中心位置，无需额外固定结构即可保持稳定，不会出现倾倒情况。结构细节上，所有外露棱边均做了R1mm的倒圆角处理，既提升了外观质感，也避免了使用过程中划伤人员的风险，整体结构无细小易脱落构件，可满足日常频繁拿取、移动的使用需求。
