间歇传动用日内瓦槽轮机构结构设计

　　这类间歇传动结构常被用在需要周期性转位、步进送料的工位场景里，比如多工位装配转盘、包装线的间歇进给工位、胶片放映机的走片机构，核心作用是把主动件的连续匀速转动，转换成从动件的周期性间歇转动，每次转动的角度固定，停顿时长可通过主动拨盘的转速调整，能精准匹配工位切换的动作节拍，避免连续转动带来的定位偏差。

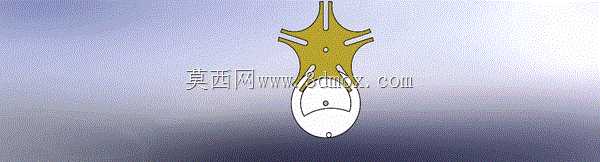

　　从结构设计逻辑来看，这套机构的核心是带圆柱销的主动拨盘和带径向槽的从动槽轮，主动件匀速转动时，圆柱销进入槽轮的径向槽就会带动槽轮转位，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，把槽轮牢牢锁止在固定位置，不会因为外力出现偏移，保证停顿时的工位定位精度。设计时首先要确定槽轮的槽数，常见的槽数从3槽到18槽不等，槽数越少，单次转动的冲击越大，动载荷越高，适合低速轻载的场景；槽数越多，运动越平稳，但整体结构尺寸会相应变大，要根据实际安装空间和工位数量匹配。

　　安装边界上，主动拨盘和从动槽轮的中心距是核心安装尺寸，直接决定了圆柱销的回转半径和槽轮的径向槽长度，中心距偏差过大会导致圆柱销卡滞或者锁止弧无法正常贴合，出现转位不到位或者锁止失效的问题。槽轮的径向槽宽度要和圆柱销的直径保持合理间隙，间隙过小会加剧磨损，间隙过大会带来传动回差，影响定位精度。锁止弧的配合面要做光滑处理，避免锁止和解锁瞬间出现卡滞，主动拨盘的圆柱销通常会做硬化处理，提升长期运行的耐磨性能。

　　实际选型应用时，要核算槽轮的动载荷系数，尤其是高速运行的场景，要在槽轮启动和停止的位置做缓冲设计，降低冲击带来的振动。这套结构相比棘轮机构，传动平稳性更好，定位精度更高，没有棘轮的回程间隙和噪音问题，适合中低速、需要精准分度的自动化工位，设计建模时要重点验证圆柱销进入和脱离径向槽的瞬时位置，避免出现运动干涉，同时要保证锁止弧在槽轮停顿周期内完全贴合，不会出现从动件溜转的情况。
