传感器配套安装用套筒固定支架结构

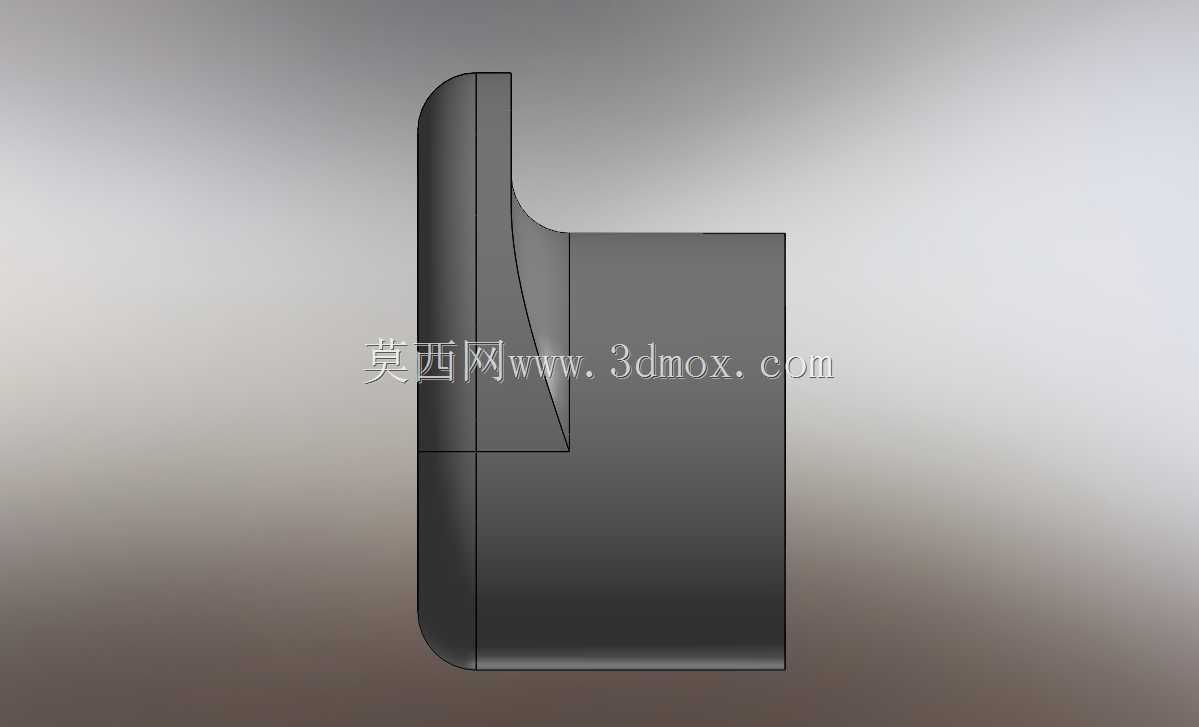

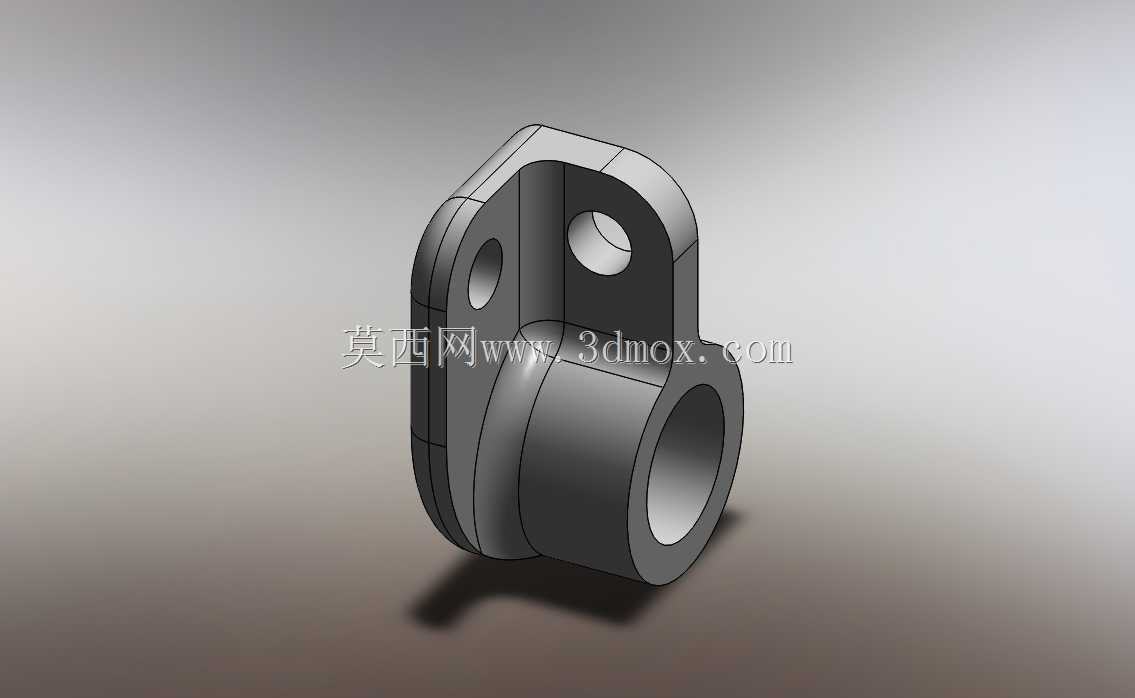

　　这类套筒支架多应用在工业传感检测工位的安装场景中，核心作用是为外置式检测传感器提供稳定的安装基准，避免设备运行过程中产生的振动传导至传感元件，导致检测数据出现漂移、误触发等问题。在自动化产线的工件到位检测、位移量监测、转速采集工位上，这类支架需要同时兼顾安装便捷性与结构刚性，既要保证传感器安装后位置精度长期稳定，也要预留足够的调整空间，方便现场调试时微调检测角度与探测距离。从结构设计来看，主体的大直径套筒段是传感器的主要安装位，内壁的加工精度直接决定传感器装入后的同轴度，设计时套筒内径与传感器外壳的配合公差通常选取间隙配合，既方便传感器快速拆装更换，也不会因为间隙过大导致传感器在套筒内出现径向窜动。

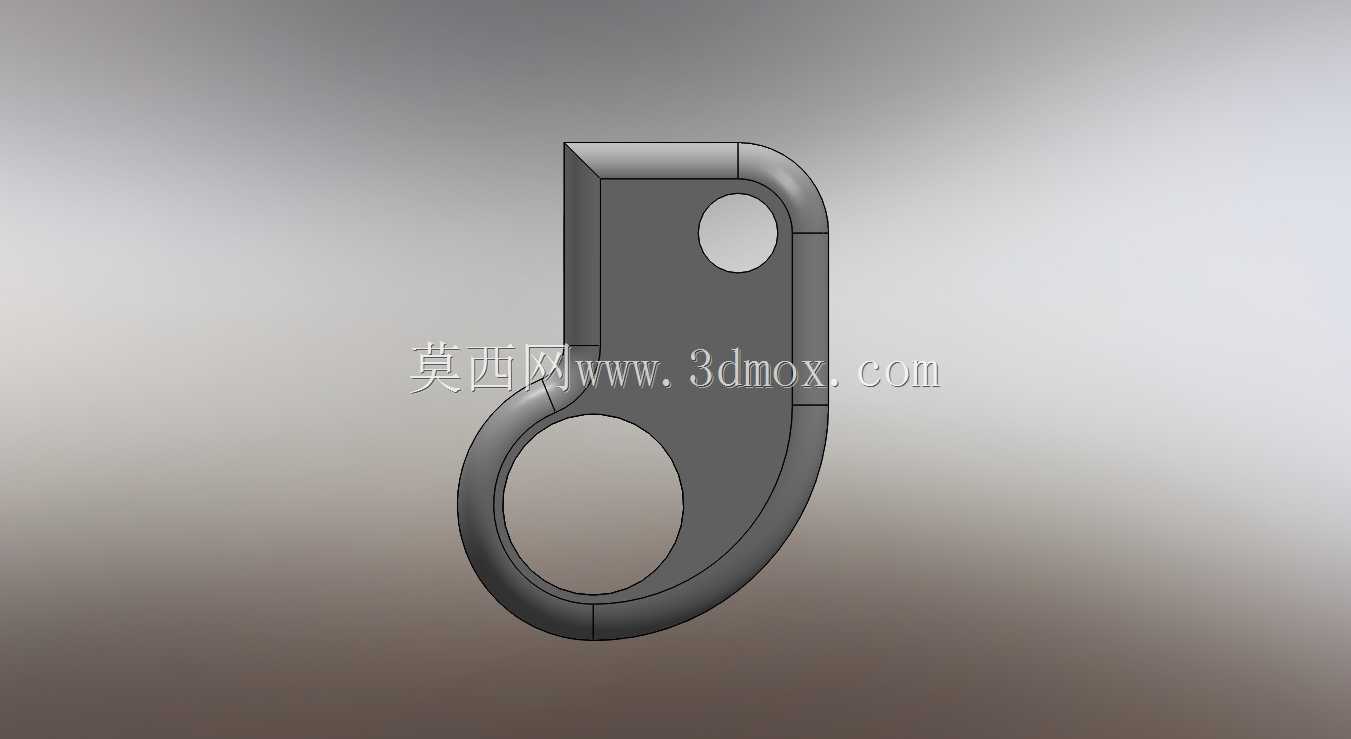

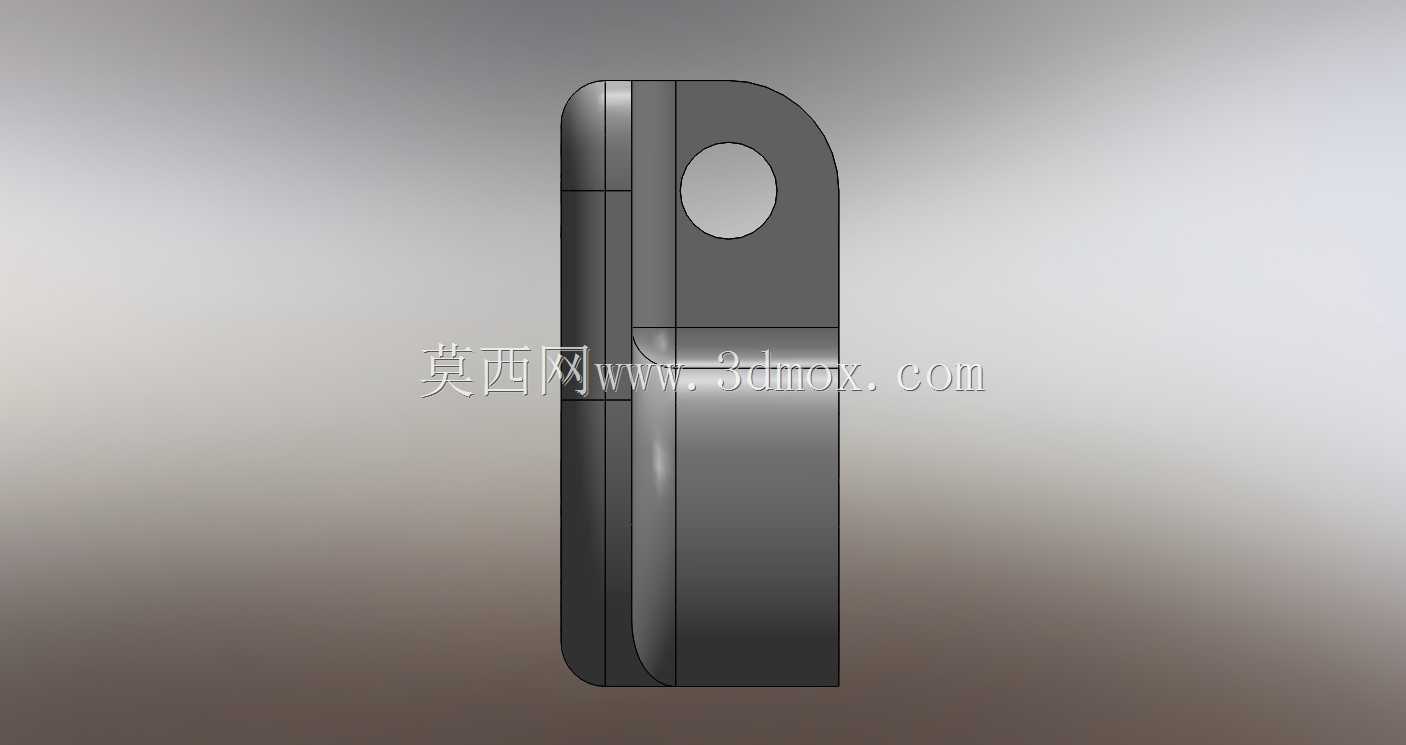

　　支架上部的带孔耳板是与设备机架连接的固定端，两个不同孔径的安装孔分别对应不同规格的固定螺栓，其中带沉台的主安装孔承担主要的锁紧受力，旁侧的小孔用于安装防转定位销，避免支架在长期受振后出现绕主螺栓转动的偏移问题。设计时特意将耳板与套筒主体做了圆弧过渡衔接，没有采用直角拼接结构，一方面是为了降低连接处的应力集中系数，在支架承受传感器重量与设备振动的复合载荷时，避免过渡位置出现应力开裂；另一方面圆弧过渡的结构在加工时也更适合一体成型工艺，不管是采用机加工还是铸造成型，都能减少边角处的加工缺陷。从安装边界来看，套筒的轴向长度需要匹配对应传感器的插入深度，保证传感器探测端伸出套筒的长度刚好处于最佳检测距离区间，不会因为套筒过长遮挡探测路径，

　　也不会因为套筒过短导致传感器受力段悬空，降低安装稳定性。耳板的安装面与套筒轴线的垂直度是关键形位公差，设计时需要将该公差控制在合理范围内，保证传感器装入后，探测方向与被测面保持垂直，减少检测角度偏差带来的测量误差。支架整体的壁厚设计经过受力校核，在满足刚性要求的前提下尽可能去除多余材料，既不会因为壁厚过薄导致受力变形，也不会因为整体过于笨重增加安装位置的负载。在实际应用中，这类支架还可以根据现场安装空间调整耳板的弯折角度，适配不同朝向的检测工位，不需要额外制作转接件就能完成传感器的固定安装，大幅降低现场改造的加工成本与安装工时。
