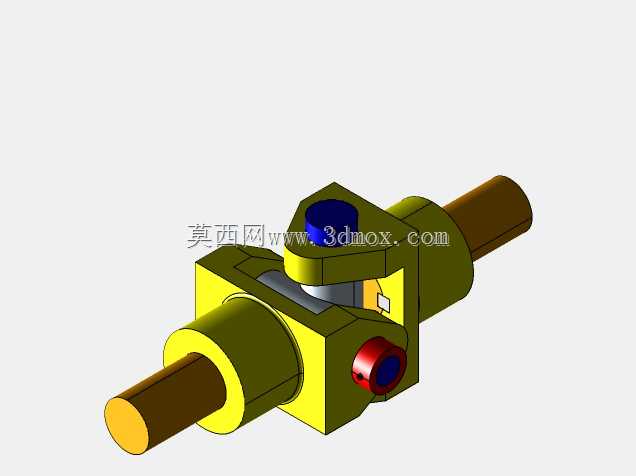

十字轴式万向传动连接结构三维数模

　　该万向传动结构主要用于存在轴线夹角的两轴之间的旋转扭矩传递，在各类工业传动场景中应用广泛，常见于需要补偿安装偏差、适应轴系相对角位移的传动链路中，比如输送设备的动力传递单元、小型机具的变角度传动部位、精密仪器的调节传动结构中，都能见到这类结构的实际应用。从结构设计来看，该模型采用十字轴作为核心铰接载体，两端轴头分别对接主动与从动侧的连接轴，十字轴与轴套之间预留了合理的转动间隙，可保证两轴在存在一定夹角的状态下，依旧能够稳定传递旋转动力，不会出现卡滞或传动死点。设计过程中优先考虑了铰接部位的受力均匀性，十字轴的四个轴颈直径保持一致，配合轴套的限位结构，可将传动过程中的径向载荷均匀分散到四个接触面上，避免局部应力集中导致的部件过早磨损。

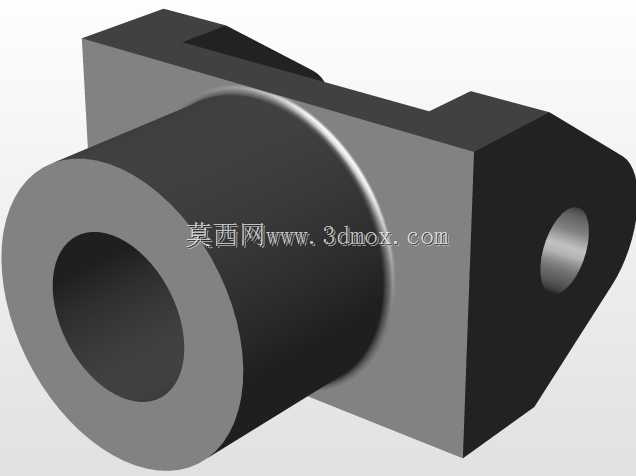

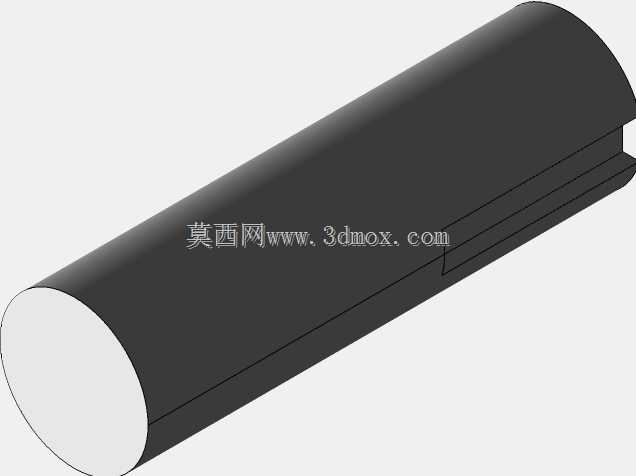

　　外形尺寸方面，两端伸出的连接轴段做了等直径设计，轴端的限位台阶可直接适配对应内径的传动连接件，安装时无需额外加工适配轴头，整体结构的最大外轮廓集中在中间的铰接壳体部位，安装边界可根据轴段的伸出长度预留对应的摆动空间，保证轴系在最大摆角范围内不会与周边安装结构发生干涉。壳体部分采用分体式装配结构，侧面设置的紧固孔可用于十字轴组件装入后的锁紧定位，既方便前期的装配作业，也便于后期的维护拆解，更换磨损的轴套或十字轴部件时无需整体拆卸整个传动链路。在传动特性上，该结构可在两轴夹角不超过设计允许值的工况下保持稳定的扭矩输出，瞬时传动比的波动控制在合理范围内，不会对后端的负载部件造成明显的冲击，适合中低转速、中等扭矩的传动场景使用。建模过程中对铰接部位的配合间隙做了还原，可直接用于传动机构的运动仿真，验证不同摆角下的传动干涉情况，也可作为选型参考，匹配对应传动功率的实际设备需求。
