法兰安装式穿板密封填料函结构

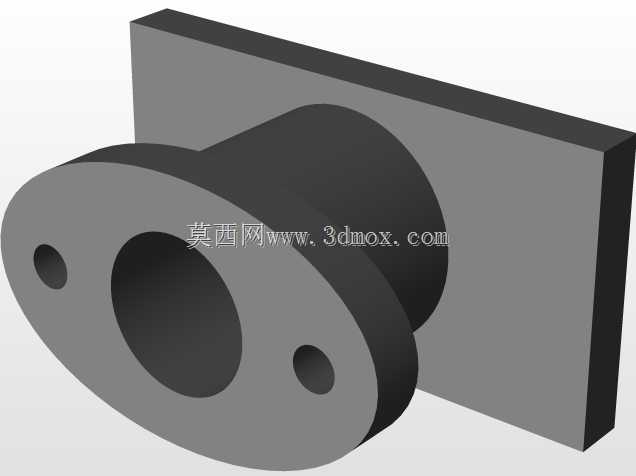

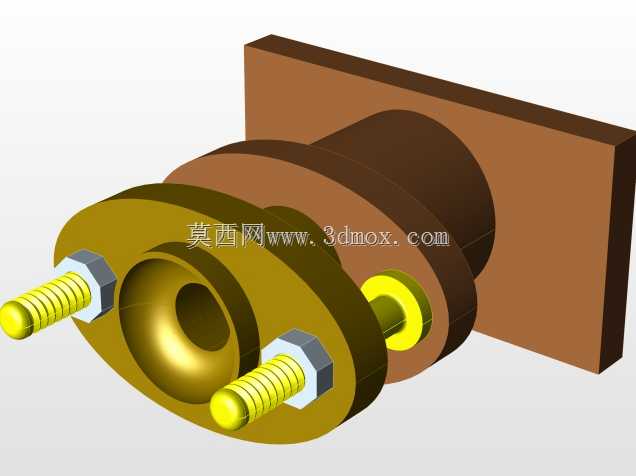

　　该填料函主要应用于需要实现杆类部件穿舱、穿板动密封或静密封的工业场景，常见于传感检测设备、流体控制管路、小型执行机构的穿壁安装部位，核心作用是在实现杆件贯穿安装板的同时，阻断两侧介质的窜流，避免外部粉尘、水汽进入设备腔体，同时防止内部介质向外泄漏。从结构设计来看，整体采用分体组合式结构，主体包含安装法兰座、密封压盖、锁紧螺栓组件以及内置密封容腔，安装时法兰座贴合在安装板的一侧，通过两个对称布置的外六角螺栓配合螺母实现压盖与法兰座的锁紧，无需在安装板上加工复杂的定位止口，仅需开出适配主体筒身的穿板通孔即可完成安装固定，安装板厚度适配范围可通过调整筒身长度覆盖常规设备壁板的厚度区间。密封容腔设置在法兰座与压盖之间的环形空间内，

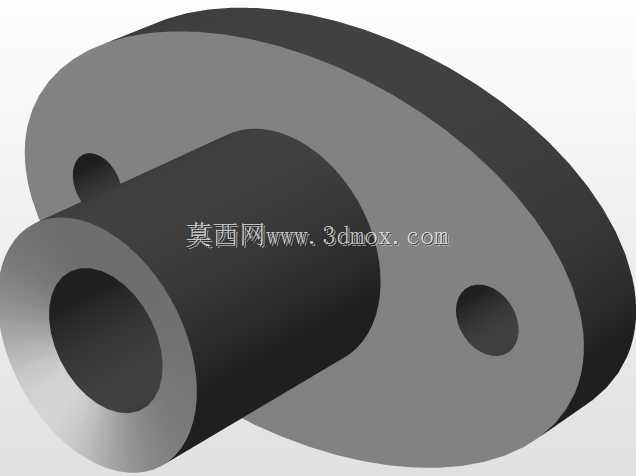

　　可根据实际密封需求填入盘根、O型圈或者组合密封件，穿杆从中心通孔穿过时，压盖的锁紧力会挤压密封件产生径向形变，紧密包覆在穿杆外圆表面，实现可靠密封，中心穿杆部位的台阶式设计可对密封件形成轴向限位，避免密封件受压后从通孔处挤出。法兰安装面采用方形平板结构，相比圆形法兰在薄板安装场景下具备更好的抗扭转性能，两个螺栓对称分布在中心孔两侧，锁紧时受力均匀，不会出现压盖偏斜导致的密封偏磨问题。外露的螺栓端部采用标准外螺纹设计，可根据实际安装空间调整螺母旋入深度，适配不同厚度的密封填料装填需求。中心筒身与安装板通孔之间采用间隙配合，安装时可快速对位，降低现场装配的调整难度，整体结构没有复杂的异形曲面，加工时仅需常规车削、

　　钻孔工序即可完成所有金属部件的加工，制造成本较低，同时密封件更换时仅需松开两侧螺母即可打开压盖，无需将整个填料函从安装板上拆除，后期维护十分便捷。在实际选型应用中，可根据穿杆的直径、两侧的介质压力、工作温度范围调整密封件的材质以及压盖的锁紧行程，适配从低压气动场景到中低压液压场景的密封需求，安装边界上，方形法兰的外轮廓尺寸决定了安装板上需要预留的操作空间，两侧螺栓的中心距需满足扳手操作的最小空间要求，避免安装时出现工具干涉问题。
