五肋结构轻型航空机翼结构设计方案

　　这款翼面结构采用离散式肋骨支撑的构型设计，主要面向小型固定翼飞行器的低速飞行场景适配，可直接用于航模验证机、小型低空无人机的主翼段结构搭建，也可作为航空结构教学中的典型肋式翼面案例，用于演示薄壁翼面的承力逻辑与传力路径设计。从实际使用场景来看，这类肋式翼面不需要复杂的整体成型模具，单根肋骨可单独加工后与翼面蒙皮拼接，在小批量试制、学生科研竞赛的飞行器制作场景中，能大幅降低加工门槛与装配难度，不需要大型热压罐或整体铣削设备即可完成翼段组装。设计层面采用5根离散肋骨作为翼面的主要承力骨架，肋骨之间保持25毫米的等间距排布，每根肋骨的厚度设定为2毫米，这个参数组合是在结构刚度与整体重量之间做的平衡取舍：25毫米的肋间距可以避免0.

　　5毫米以下厚度的薄蒙皮在气动载荷下出现过大的局部凹陷，保证翼面的气动外形精度，不会因为蒙皮颤振或变形打乱翼面的气流附着状态；2毫米的肋骨厚度既可以满足翼面承受弯曲载荷时的剖面惯性矩要求，又不会因为肋骨过厚增加不必要的结构重量，符合低空低速飞行器对翼面载荷的设计阈值。从安装边界来看，该翼段的翼根端面为平直安装面，可直接与机身中部的翼梁对接，对接位置可根据实际机身的翼梁宽度调整连接孔位，不需要对肋骨主承力结构做二次切削修改；翼梢端为自然收窄的流线型端面，可直接加装翼梢小翼或端板，也可作为悬臂翼的自由端直接使用，不需要额外做端面修型。翼面的外形采用低速层流翼型的剖面构型，前缘圆润后缘锐利，能在低雷诺数飞行状态下保持较好的升阻比，

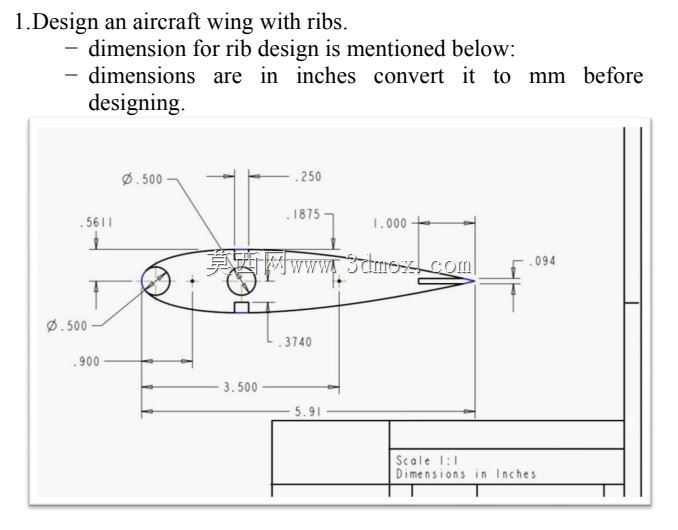

　　肋骨的轮廓完全贴合翼型的内形面，蒙皮粘贴或铆接在肋骨外缘时，可以完全保证翼型的外形精度，不会出现装配后的外形偏差。这类肋式翼面的维护性也较强，单根肋骨出现损伤时可单独拆卸更换，不需要整体报废整个翼段，在野外作业的小型无人机场景下，可快速替换受损肋骨完成翼面修复，不需要复杂的工装校准。在结构传力设计上，每根肋骨都垂直于翼展方向布置，飞行过程中产生的气动升力会通过蒙皮传递到每根肋骨上，再通过肋骨汇集到翼根位置的连接结构传递给机身，等间距的排布方式可以让每根肋骨承受的载荷尽可能均匀，避免局部肋骨载荷过大出现断裂失效。同时2毫米厚度的肋骨采用平板切割即可加工，不管是层板激光切割、薄铝板冲压还是复合材料板水切割，都能快速成型，不需要复杂的三维加工工序，适配多种加工工艺条件，不管是手工制作的航模还是小批量生产的工业级小型无人机，都能匹配对应的加工方案。
