这套直齿啮合结构可覆盖多数低速重载传动场景的基础验证需求,从轻工输送线的动力传递单元,到小型工装夹具的动作执行端,再到教学实训台的传动演示模块,都能看到这类结构的实际应用。不同于斜齿或人字齿轮的轴向力抵消设计,这套直齿结构在啮合过程中无额外轴向载荷,对支撑轴系的轴承选型要求更低,仅需匹配对应径向载荷的深沟球轴承即可满足使用需求,能有效降低整套传动机构的配套成本。

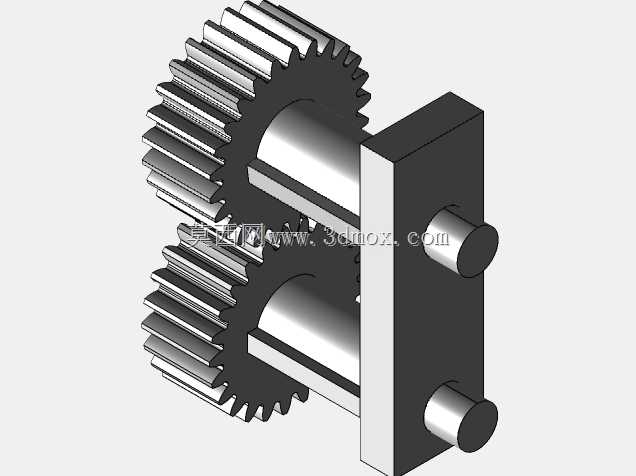

从设计逻辑来看,这套结构采用上下平行轴双齿轮外啮合布局,两个齿轮模数、压力角参数完全一致,传动比为1:1,可实现等转速等扭矩的平行轴动力传递。齿轮本体采用实心辐板结构,轮毂位置预留了与传动轴过盈配合的安装孔,孔位公差可根据实际载荷需求调整为H7/k6或H7/p6配合等级,保证传动过程中无键连接的打滑风险,若传递扭矩较大也可在轮毂侧加工键槽,搭配平键实现周向固定。支撑部分采用立式安装板结构,安装板上预留了两个对应轴间距的轴承安装孔,轴端通过轴肩与轴承内圈定位,外侧加装端盖即可实现轴系的轴向固定,安装板背面可直接通过螺栓固定在设备机架上,安装边界清晰,无需额外设计复杂的转接支架。
实际使用中,这套结构的齿侧间隙可通过调整安装板上轴承孔的位置公差进行微调,既可以满足无侧隙精密传动的定位需求,也可以保留微小侧隙适应高速运转下的热胀冷缩变形,避免卡齿故障。齿面部分可根据使用场景选择不同的热处理工艺,普通工况下采用45号钢调质处理即可满足强度要求,若用于频繁正反转的冲击载荷场景,可对齿面进行高频淬火提升硬度,延长使用寿命。对于教学场景而言,这套结构可直观展示齿轮啮合的传动过程,配合透明护罩可清晰观察齿面接触的动态过程,帮助学习者理解渐开线齿形的啮合原理、传动比计算逻辑以及安装精度对传动噪音、运转顺畅度的实际影响,也可作为基础传动单元拓展搭建多级齿轮传动系统,验证不同传动比下的转速扭矩匹配关系。
