传感器配套安装用铰接式连接支座结构

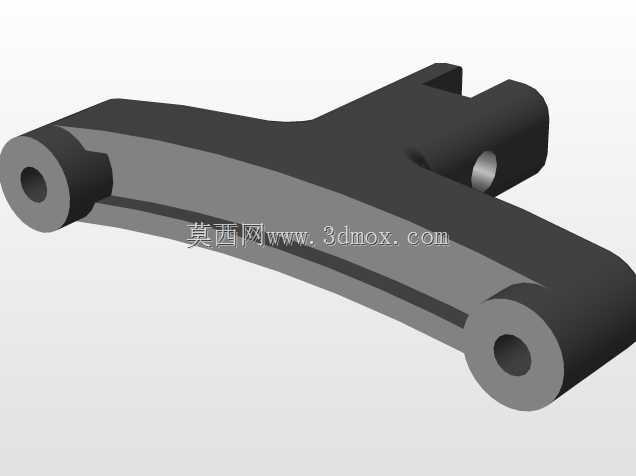

　　该铰接式连接支座多用于工业传感检测场景下的安装配套，作为传感器与被测运动机构之间的衔接承载构件，其核心作用是传递小幅摆动动作，同时为传感器提供稳定的安装基准，避免运动过程中出现安装偏移导致检测数据失真。从结构设计来看，整体采用弧形梁式主体，两端设置同轴铰接孔位，可通过销轴与固定基座、活动摆臂分别形成转动副，中部侧向延伸的凸台带有安装孔，用于直接固定传感检测元件，这种布局能让传感器随摆臂同步运动，精准捕捉铰接部位的摆角、位移变化量，适配各类需要动态角度检测的工业设备工位。设计阶段优先考虑了运动过程中的受力平衡，弧形梁体的截面采用渐变式设计，靠近铰接孔的位置做了加厚处理，可承受往复摆动带来的交变载荷，避免长期使用后出现应力断裂，

　　同时梁体中部做了等强度减重处理，在不降低结构刚性的前提下减少自身重量，降低运动过程中的惯性冲击，提升动态检测的响应速度。安装边界方面，两端铰接孔的同轴度公差控制在0.02mm以内，确保转动过程无卡滞，侧向安装凸台的端面与铰接孔轴线的平行度公差控制在0.03mm，保证传感器安装后检测方向与摆动平面保持垂直，减少检测误差。实际应用中，这类构件常出现在自动化生产线的位置检测工位、工程机械的动作反馈部位、工业机器人关节的角度检测单元中，既可以作为独立的铰接连接件使用，也可以集成到小型连杆机构中作为传感安装载体，适配销轴的直径范围覆盖常规小型传动机构的常用规格，安装时无需额外加工适配垫片，孔位的倒角设计可引导销轴快速装配，

　　降低现场安装的调试难度。结构表面的过渡圆角全部做了R2以上的圆滑处理，避免应力集中的同时，也能减少装配过程中对操作人员的划伤风险，铰接孔内壁预留了润滑脂存储槽，可在长期免维护的情况下保证转动灵活性，适配工厂内多粉尘、少量油污的常规工业工况，无需额外做密封防护即可稳定运行。
