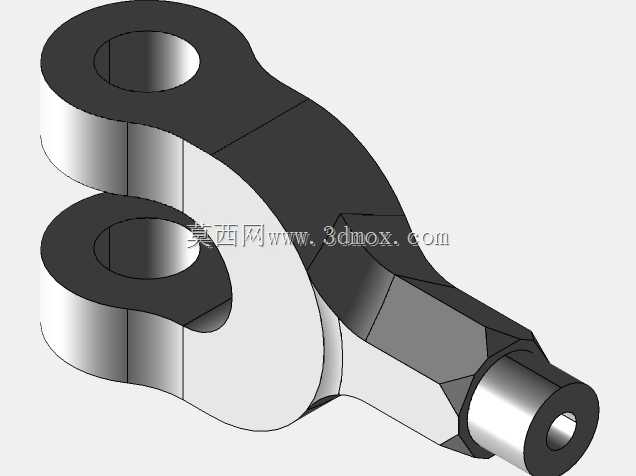

双孔铰接式传动连接关节结构

　　这类双孔铰接关节结构，常应用在需要实现小角度摆动传动、多构件铰接联动的机械系统中，比如轻工自动化设备的连杆传动组、工程机械的操纵联动机构、输送设备的张紧调节摆臂端，核心作用是在两个存在相对摆动需求的构件之间传递拉压载荷，同时补偿装配过程中产生的微小位置偏差，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，该零件采用一体锻压成型的基体结构，两个同轴分布的铰接孔位于结构一端，孔壁预留了足够的衬套安装壁厚，能够承受长期往复摆动带来的接触磨损，无需额外拼接支座即可完成铰接副的装配，减少了装配环节的紧固件数量，也降低了拼接结构带来的连接松动风险。零件另一端的小直径轴头结构，用于和被驱动构件的安装孔配合，轴头端面的中心孔可作为定位基准，

　　也可适配润滑脂注入通道，为铰接转动部位提供持续润滑，降低铰接副的摩擦损耗。在安装边界设计上，两个铰接孔的中心距经过载荷校核确定，既保证足够的力臂长度满足传动扭矩需求，又控制了零件整体的外轮廓尺寸，避免运动过程中与周边构件发生干涉；铰接孔的内径公差按照间隙配合要求设计，适配标准规格的铰接销轴，轴头的外径与配合孔采用过渡配合，保证连接后无径向窜动。零件的过渡区域采用大圆弧平滑过渡，没有尖锐的应力集中棱角，在承受交变拉压载荷时，能够有效分散应力，避免长期载荷作用下出现疲劳断裂问题。建模过程中需要重点关注铰接孔的同轴度公差、轴头与铰接孔中心的平行度要求，这些形位公差直接影响装配后关节的转动灵活性，若公差控制不当，会出现铰接卡滞、

　　转动阻力过大的问题，甚至会导致配套销轴出现偏磨，缩短整个传动机构的维护周期。实际选型应用时，需要结合传动链路的最大拉压载荷核算孔壁的承压能力，根据摆动行程确认零件的摆动空间是否满足安装要求，避免运动过程中出现结构碰撞。
